Cara Deteksi Defect Lack of Fusion pada Las Engine Casing

Sebuah kasus nyata di fasilitas manufaktur komponen turbin membuktikan bahwa metode konvensional tidak selalu cukup. Sebuah engine casing berbahan baja paduan rendah karbon, yang seharusnya lulus uji radiografi, ternyata menyimpan bahaya laten berupa cacat lack of fusion di area root dan dinding samping sambungan las. Cacat ini baru terkonfirmasi secara meyakinkan ketika tim insinyur NDT melakukan investigasi lanjutan menggunakan Phased Array Ultrasonic Testing (PAUT). Dengan mengerahkan sektor pemindaian yang mencakup sudut 35° hingga 75°, perangkat NOVOTEST UD4701PA berhasil membuka tabir kegagalan fusi yang sebelumnya tak terlihat oleh film radiografi. Hasilnya bukan sekadar konfirmasi visual, melainkan pemetaan tiga dimensi akurat: koordinat cacat, ukuran, dan posisi relatif terhadap bevel las. Informasi ini memungkinkan operator grinding mengeksekusi perbaikan tepat sasaran tanpa merusak area las yang sehat. Studi kasus ini menegaskan bahwa akurasi dan keandalan inspeksi bukan lagi sekadar tuntutan regulasi, melainkan kebutuhan mutlak untuk menjaga keselamatan operasional engine casing yang bekerja pada tekanan dan suhu tinggi. Di sinilah keunggulan PAUT dan perangkat seperti NOVOTEST UD4701PA menjadi krusial.

1. Latar Belakang Masalah
2. Kondisi Awal dan Tantangan
3. Metode Pengujian yang Digunakan
4. Implementasi Solusi di Lapangan
5. Hasil dan Analisis Data
6. Insight dan Lessons Learned
7. Rekomendasi untuk Industri Serupa
8. Kesimpulan
9. FAQ
   1. Apa itu cacat lack of fusion pada pengelasan dan mengapa berbahaya?
   2. Bagaimana cara kerja Phased Array Ultrasonic Testing dalam mendeteksi lack of fusion?
   3. Apa fungsi kurva DAC dan DGS pada alat detektor cacat seperti NOVOTEST UD4701PA?
   4. Apakah NOVOTEST UD4701PA cocok untuk inspeksi las selain engine casing?
10. References

Latar Belakang Masalah

Engine casing dan sistem ducting pada turbin gas atau mesin pembakaran besar beroperasi dalam kondisi yang tidak kenal kompromi. Temperatur operasi bisa melampaui 500°C, sementara tekanan internal menuntut setiap sambungan las memiliki integritas struktural yang sempurna. Ketika sebuah sambungan gagal, konsekuensinya jauh melampaui kebocoran fluida biasa. Kegagalan engine casing dapat memicu shutdown tidak terencana yang biayanya mencapai ratusan ribu dolar per hari, atau lebih buruk lagi, menyebabkan kecelakaan yang mengancam keselamatan pekerja.

Dalam konteks ini, cacat lack of fusion menempati posisi sebagai salah satu anomali pengelasan paling berbahaya sekaligus paling sulit dideteksi. Sifatnya yang planar dan cenderung sejajar dengan permukaan material membuat gelombang ultrasonik dari probe konvensional sering gagal menangkap pantulan yang memadai. Radiografi, meskipun umum digunakan, juga memiliki keterbatasan serius ketika berhadapan dengan orientasi cacat yang tidak tegak lurus terhadap arah radiasi. Kegagalan mendeteksi lack of fusion bukanlah sekadar masalah teknis—ini adalah masalah keselamatan yang menunggu untuk terjadi. Kebutuhan mendesak untuk mengonfirmasi integritas sambungan las pada proyek engine casing ini bermula dari keraguan visual yang muncul pasca-pengelasan, namun tidak didukung oleh bukti dari hasil radiografi sebelumnya.

Kondisi Awal dan Tantangan

Proyek yang menjadi dasar studi kasus ini melibatkan komponen engine casing yang difabrikasi dari baja paduan rendah karbon dengan rentang ketebalan material antara 10 mm hingga 30 mm. Sambungan las yang harus diinspeksi mencakup konfigurasi tumpul (butt joint) pada cangkang utama dan sambungan fillet pada ducting pendukung. Variasi ketebalan dan jenis sambungan ini sudah menjadi tantangan tersendiri, karena setiap konfigurasi memerlukan pendekatan sudut inspeksi yang berbeda agar cakupan area fusi bisa optimal.

Akses probe di beberapa area sangat terbatas. Konfigurasi ducting yang berdekatan dan geometri casing yang kompleks menciptakan ruang sempit yang tidak memungkinkan penggunaan probe konvensional dengan wedge standar. Permukaan yang tidak rata akibat proses pengelasan menambah kesulitan dalam mendapatkan coupling yang konsisten. Hasil radiografi awal tidak mengidentifikasi adanya cacat signifikan. Namun, inspektor pengelasan yang berpengalaman mencurigai adanya anomali di beberapa titik berdasarkan kenampakan visual yang tidak ideal, seperti profil bead yang sedikit tidak beraturan. Celah antara hasil radiografi yang bersih dan kecurigaan visual inilah yang menjadi tantangan utama: bagaimana mengonfirmasi atau menyingkirkan keberadaan lack of fusion dengan metode yang cepat, akurat, dan tidak memerlukan penghentian operasional yang lama.

Metode Pengujian yang Digunakan

Phased Array Ultrasonic Testing (PAUT) menjadi pilihan utama untuk menyelesaikan tantangan ini karena kemampuannya dalam mengontrol arah dan fokus berkas ultrasonik secara elektronis, tanpa perlu mengganti probe secara fisik. Prinsip dasarnya adalah penggunaan probe yang terdiri dari banyak elemen kecil yang dapat dipicu secara independen dengan waktu tunda yang terprogram. Dengan mengatur urutan dan waktu tunda pemancaran setiap elemen, gelombang ultrasonik bisa diarahkan, difokuskan pada kedalaman tertentu, dan dipindai pada berbagai sudut secara simultan.

Konfigurasi sectorial scan (S-scan) dengan rentang sudut 35° hingga 75° dipilih berdasarkan analisis geometri bevel las. Rentang ini memberikan cakupan menyeluruh dari area root hingga cap, memastikan bahwa gelombang ultrasonik datang pada sudut yang mendekati tegak lurus terhadap orientasi cacat planar seperti lack of fusion. Sifat cacat planar sangat bergantung pada sudut datang gelombang; semakin mendekati 90° terhadap bidang cacat, semakin kuat sinyal pantulan yang dihasilkan. Inilah alasan mengapa pengaturan sudut yang presisi lebih penting daripada sekadar daya pancar.

Evaluasi kuantitatif dalam studi ini mengandalkan dua kurva standar yang menjadi tulang punggung inspeksi PAUT modern. Time-Corrected Gain (DAC) digunakan untuk mengoreksi penurunan amplitudo sinyal akibat atenuasi material dan divergensi berkas seiring bertambahnya jarak tempuh. Dengan DAC, sinyal dari reflektor identik pada berbagai kedalaman akan ditampilkan dengan ketinggian yang setara, sehingga operator bisa menetapkan ambang batas evaluasi yang konsisten. Sementara itu, Distance-Gain-Size (DGS) digunakan untuk memperkirakan ukuran cacat berdasarkan rasio amplitudo terhadap sinyal referensi dari reflektor buatan yang diketahui ukurannya. Kedua metode ini diimplementasikan sesuai dengan standar ASTM E2700, yang secara spesifik mengatur praktik inspeksi las menggunakan phased array.

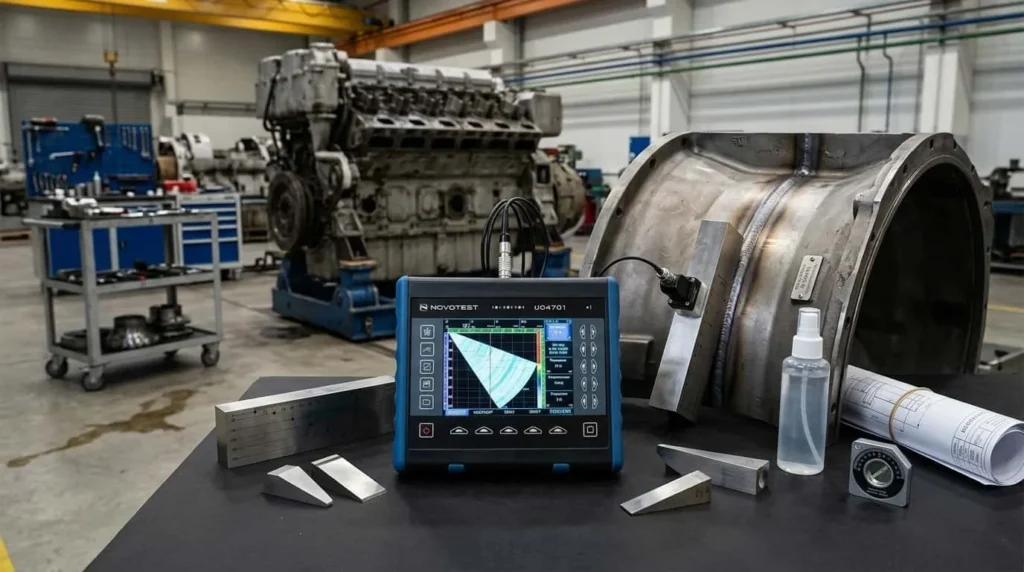

NOVOTEST UD4701PA berperan sebagai instrumen utama yang merealisasikan seluruh metodologi ini. Perangkat ini merupakan detektor cacat array bertahap portabel yang mampu menampilkan sectorial scan secara real-time, merekam data mentah untuk analisis offline, dan menghitung koordinat cacat dengan presisi hingga 0,1 mm. Kemampuannya dalam mendukung DAC, DGS, input encoder 2-sumbu, serta frekuensi pengulangan pulsa yang adaptif membuatnya ideal untuk inspeksi lapangan yang menuntut kecepatan tanpa mengorbankan akurasi.

Implementasi Solusi di Lapangan

Pelaksanaan inspeksi dimulai dengan persiapan perangkat dan kalibrasi yang ketat. Tim NDT mengonfigurasi NOVOTEST UD4701PA dengan probe 64-elemen berfrekuensi 5 MHz, yang dipasang pada wedge dengan sudut nol derajat. Pemilihan frekuensi 5 MHz merupakan kompromi optimal antara resolusi dan penetrasi untuk material dengan ketebalan hingga 30 mm. Rentang sectorial scan diatur dari 35° hingga 75° dengan langkah 1°, memberikan total 41 jalur berkas untuk setiap siklus pemindaian.

Kalibrasi dilakukan pada blok standar yang berisi side-drilled holes (SDH) dengan diameter yang telah diketahui. Proses ini membangun kurva DAC yang akan menjadi referensi selama inspeksi, sekaligus memverifikasi linearitas DGS pada rentang jarak yang sesuai dengan ketebalan material. Kecepatan gelombang ultrasonik dalam material juga dikalibrasi secara otomatis oleh perangkat untuk memastikan akurasi perhitungan kedalaman.

Pemindaian dilakukan secara semi-otomatis menggunakan encoder posisi yang terhubung ke perangkat. Setiap segmen las dipindai dengan kecepatan konstan sementara operator memantau layar real-time yang menampilkan kombinasi A-scan dan S-scan. Fokus perhatian diarahkan pada area root dan side wall fusion, mengingat kedua lokasi ini merupakan zona paling rentan terhadap lack of fusion. Ketika sebuah sinyal mencurigakan muncul—ditandai dengan amplitudo yang melampaui level referensi DAC—operator segera membekukan tampilan, melakukan pengukuran koordinat menggunakan kursor digital, mencatat amplitudo dalam satuan dB relatif terhadap kurva, dan menyimpan citra scan untuk dokumentasi dan analisis lebih lanjut. Seluruh proses ini memungkinkan identifikasi cacat secara langsung di lapangan, tanpa perlu menunggu proses pencucian film seperti pada radiografi.

Hasil dan Analisis Data

Penerapan PAUT dalam studi kasus ini membuahkan hasil yang signifikan. Sebanyak lima indikasi lack of fusion berhasil teridentifikasi dan dikonfirmasi melalui analisis sinyal yang terekam. Tiga indikasi ditemukan di area root pass, sementara dua lainnya berlokasi di side wall fusion pada sambungan dengan ketebalan material yang lebih besar. Tidak satu pun dari kelima indikasi ini yang terdeteksi pada pemeriksaan radiografi sebelumnya.

Tabel berikut merangkum karakteristik masing-masing cacat yang teridentifikasi berdasarkan evaluasi DAC dan DGS:

Amplitudo sinyal dari empat indikasi melampaui level referensi DAC, sementara satu indikasi (LF-03) berada sedikit di bawah level referensi namun menunjukkan karakteristik sinyal yang konsisten dengan cacat planar. Dengan teknik DGS, ukuran cacat diperoleh dalam rentang panjang 8–15 mm dan tinggi 0,5–1,2 mm. Meskipun secara individual ukuran-ukuran ini masih berada di bawah ambang batas kritis menurut kode fabrikasi, akumulasi dan posisinya di area root yang mengalami tegangan tinggi memerlukan tindakan perbaikan sesuai prosedur welding repair yang berlaku.

Salah satu keunggulan utama yang tercatat adalah presisi koordinat. Setiap indikasi dipetakan dengan tiga informasi spasial: posisi sepanjang las (berdasarkan encoder), kedalaman dari permukaan, dan offset lateral relatif terhadap garis pusat las. Informasi ini memungkinkan operator grinding untuk menghilangkan cacat secara presisi tanpa membuang material sehat dan tanpa risiko tidak mengenai target. Keseluruhan inspeksi, dari kalibrasi hingga dokumentasi akhir, diselesaikan dalam waktu dua hari. Ini merupakan lompatan efisiensi yang signifikan dibandingkan dengan metode radiografi yang memerlukan waktu eksposur, pencucian film, dan interpretasi yang lebih panjang.

Insight dan Lessons Learned

Studi kasus ini memberikan beberapa pembelajaran penting yang relevan bagi praktisi NDT di berbagai sektor industri. Pertama, pemilihan rentang sectorial scan yang disesuaikan dengan konfigurasi bevel las terbukti menjadi faktor penentu keberhasilan deteksi. Tidak ada satu set pengaturan universal yang cocok untuk semua sambungan las; setiap konfigurasi memerlukan analisis geometri awal untuk menentukan rentang sudut yang optimal.

Kedua, visualisasi real-time penampang las melalui S-scan mengurangi ketergantungan pada interpretasi subjektif operator. Berbeda dengan A-scan konvensional yang hanya menampilkan satu dimensi sinyal, S-scan menampilkan representasi dua dimensi yang lebih intuitif, memungkinkan operator untuk segera mengenali anomali geometri yang mungkin terkait dengan cacat. Namun, pelatihan operator tetap menjadi faktor yang tidak bisa diabaikan. NOVOTEST UD4701PA memiliki antarmuka yang dirancang untuk kemudahan penggunaan, tetapi membedakan sinyal lack of fusion dari pantulan geometri seperti root concavity atau cap reinforcement tetap memerlukan pemahaman mendalam tentang fisika ultrasonik dan karakteristik sambungan las.

Ketiga, kalibrasi yang cermat menggunakan blok referensi standar merupakan fondasi yang tidak bisa dikompromikan. Kurva DAC yang dibangun dengan terburu-buru atau tanpa verifikasi yang memadai akan menghasilkan false calls atau missed detection yang sama berbahayanya. Dokumentasi digital yang dihasilkan oleh perangkat modern seperti NOVOTEST UD4701PA juga memudahkan proses audit dan penelusuran jejak inspeksi, yang semakin menjadi tuntutan dari regulator dan pemilik aset.

Rekomendasi untuk Industri Serupa

Berdasarkan keberhasilan studi kasus ini, beberapa rekomendasi praktis dapat diberikan kepada industri yang menghadapi tantangan serupa dalam inspeksi las kritis. Adopsi Phased Array Ultrasonic Testing sebagai teknik utama untuk inspeksi sambungan las pada bejana tekan, sistem perpipaan, dan komponen turbin harus menjadi prioritas strategis. Metode ini bukan lagi sekadar alternatif ketika radiografi gagal, melainkan pilihan yang lebih unggul untuk mendeteksi cacat planar yang berorientasi tertentu.

Penerapan protokol ASTM E2700 secara disiplin akan memastikan standardisasi dalam kalibrasi dan evaluasi cacat, sehingga hasil inspeksi dapat direproduksi dan dibandingkan antar periode inspeksi atau antar fasilitas. Dalam hal pemilihan perangkat, instrumen PAUT serbaguna yang mendukung DAC, DGS, dan input encoder sangat direkomendasikan. NOVOTEST UD4701PA, dengan kemampuan PA 16-channel dan algoritma pemrosesan sinyal C-SAFT/TFM, merupakan contoh perangkat yang memenuhi kriteria tersebut untuk berbagai aplikasi lapangan.

Investasi pada perangkat keras saja tidak akan memberikan hasil optimal tanpa investasi paralel pada sumber daya manusia. Program pelatihan dan sertifikasi operator PAUT sesuai dengan skema yang diakui industri, seperti ASNT Level II atau PCN, harus diselenggarakan secara berkala. Validasi peralatan dan rekalibrasi sebaiknya dilakukan minimal setiap enam bulan atau sesuai dengan frekuensi penggunaan dan kondisi lingkungan operasi. Untuk jangka panjang, industri juga disarankan untuk membangun basis data keandalan melalui studi perbandingan antara metode inspeksi, sebagai dasar pengambilan keputusan berbasis bukti dan untuk memperoleh persetujuan dari badan regulator.

Kesimpulan

Cacat lack of fusion pada sambungan las engine casing dan ducting merupakan ancaman serius yang tidak bisa diandalkan pada metode konvensional untuk pendeteksiannya. Melalui studi kasus ini, Phased Array Ultrasonic Testing dengan konfigurasi sectorial scan 35°–75° telah membuktikan kemampuannya untuk mengidentifikasi dan memetakan cacat planar yang lolos dari radiografi. NOVOTEST UD4701PA berperan sebagai instrumen portabel yang memungkinkan penentuan koordinat cacat secara presisi serta evaluasi kuantitatif berbasis DAC dan DGS sesuai standar ASTM E2700. Keberhasilan ini tidak hanya menghasilkan perbaikan tepat sasaran dan penghematan waktu, tetapi juga menegaskan kembali bahwa keselamatan operasional engine casing dimulai dari keputusan untuk menggunakan teknologi inspeksi yang tepat. Akurasi yang lebih tinggi, kecepatan yang lebih baik, dan detail yang lebih kaya bukanlah kemewahan dalam dunia NDT—melainkan kebutuhan yang harus dipenuhi oleh setiap insinyur dan inspektur yang bertanggung jawab.

Untuk mendukung proses pengujian dan pengukuran di berbagai sektor industri, tersedia berbagai alat ukur dan alat uji yang tepat guna. Sebagai distributor dan supplier resmi, CV. Java Multi Mandiri menyediakan perangkat inspeksi dan pengukuran yang dapat diandalkan untuk memenuhi kebutuhan teknis bisnis dan proyek Anda. Diskusikan spesifikasi dan kebutuhan alat ukur Anda melalui layanan konsultasi gratis yang siap membantu Anda menemukan solusi yang sesuai.

FAQ

Apa itu cacat lack of fusion pada pengelasan dan mengapa berbahaya?

Lack of fusion adalah cacat pengelasan yang terjadi ketika logam las gagal menyatu sepenuhnya dengan logam dasar atau dengan lapisan las sebelumnya. Cacat ini menciptakan celah planar di dalam sambungan yang secara signifikan mengurangi luas penampang efektif las dan berfungsi sebagai konsentrator tegangan. Di bawah beban operasional, terutama pada komponen yang mengalami tekanan dan suhu tinggi seperti engine casing, cacat ini dapat merambat menjadi retakan yang berujung pada kebocoran atau kegagalan struktural total.

Bagaimana cara kerja Phased Array Ultrasonic Testing dalam mendeteksi lack of fusion?

Phased Array Ultrasonic Testing menggunakan probe dengan banyak elemen yang dapat dipicu secara independen untuk mengarahkan dan memfokuskan berkas ultrasonik pada berbagai sudut secara elektronis. Dalam konteks pendeteksian lack of fusion, sectorial scan memungkinkan inspektor untuk mengirimkan gelombang pada rentang sudut yang sesuai dengan orientasi bevel las. Ketika gelombang mengenai cacat planar pada sudut yang mendekati tegak lurus, sinyal pantulan yang kuat akan terekam dan divisualisasikan dalam tampilan dua dimensi, sehingga lokasi dan ukuran cacat dapat dianalisis.

Apa fungsi kurva DAC dan DGS pada alat detektor cacat seperti NOVOTEST UD4701PA?

Kurva DAC (Distance-Amplitude-Correction) berfungsi untuk mengoreksi penurunan amplitudo sinyal akibat atenuasi dan divergensi berkas seiring bertambahnya jarak tempuh, sehingga sinyal dari reflektor identik pada kedalaman berbeda akan ditampilkan dengan ketinggian yang seragam. Sementara itu, DGS (Distance-Gain-Size) memungkinkan operator untuk memperkirakan ukuran cacat dengan membandingkan amplitudo sinyal terhadap reflektor referensi yang ukurannya telah diketahui. Kedua kurva ini bekerja bersama untuk memberikan evaluasi kuantitatif yang akurat mengenai tingkat keparahan cacat.

Apakah NOVOTEST UD4701PA cocok untuk inspeksi las selain engine casing?

Ya, NOVOTEST UD4701PA dirancang sebagai detektor cacat array bertahap serbaguna yang dapat digunakan untuk inspeksi sambungan las pada berbagai komponen dan struktur. Perangkat ini mendukung berbagai mode pemindaian termasuk S-scan dan L-scan, memiliki konstruktor geometri las bawaan, serta kompatibel dengan pemindai dua sumbu untuk membangun citra C-scan dan B-scan. Aplikasinya mencakup inspeksi bejana tekan, sistem perpipaan, struktur bangunan, komponen pembangkit energi, dan produk setengah jadi di industri manufaktur logam.

Rekomendasi Flaw Detector

References

1. American Society for Testing and Materials. (2012). ASTM E2700-12: Standard Practice for Contact Ultrasonic Testing of Welds Using Phased Arrays. ASTM International, West Conshohocken, PA.
2. Olympus Corporation. (2019). Phased Array Testing: Basic Theory for Industrial Applications. Olympus NDT Technical Publications.
3. Ginzel, E. (2013). Phased Array Ultrasonic Technology. Eclipse Scientific Publications.
4. American Welding Society. (2020). AWS D1.1/D1.1M: Structural Welding Code – Steel. American Welding Society, Miami, FL.
5. NOVOTEST. (2021). Technical Manual: NOVOTEST UD4701PA Phased Array Ultrasonic Flaw Detector. NOVOTEST Publications.
