Pada tahun 2022, sebuah proyek pipa gas di Jawa Barat harus menunda operasional selama tiga minggu karena satu sambungan las retak secara tak terduga. Analisis teknisi mengungkapkan bahwa retakan tersebut berawal dari slag inclusion – partikel padat non‑metalik yang terperangkap di zona padat las. Kegagalan semacam ini bukan hanya menambah biaya perbaikan, tetapi juga mengancam keselamatan operasional dan reputasi perusahaan. Deteksi dini slag inclusion menjadi keharusan, terutama pada industri yang menuntut integritas struktural tinggi seperti konstruksi, perkapalan, dan minyak‑gas.

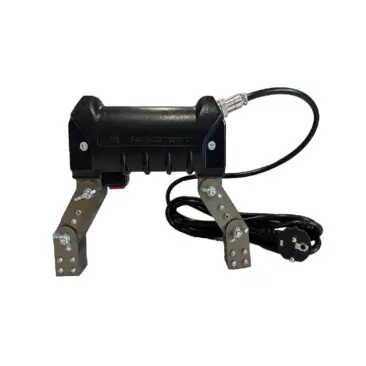

Magnetic Particle Testing (MPT) dengan yoke portabel NOVOTEST EMY250‑AC menawarkan solusi praktis: inspeksi cepat, sensitivitas tinggi, dan kemampuan kerja di lokasi tanpa memerlukan fasilitas laboratorium besar. Artikel ini membahas secara mendalam apa itu slag inclusion, penyebabnya, serta dampak ekonomis dan teknis bila cacat ini tidak terdeteksi, sebagai dasar bagi insinyur produksi, teknisi NDT, dan manajer kualitas untuk mengimplementasikan program inspeksi yang efektif.
Apa Itu Slag Inclusion?
Slag inclusion merupakan partikel padat non‑metalik, biasanya berupa sisa coating elektroda, oksida, atau kontaminan lain, yang terperangkap di dalam zona padat las selama proses pengelasan. Berbeda dengan porositas yang merupakan rongga berisi gas, atau crack yang merupakan retakan mekanis, slag inclusion berada di dalam matriks logam dan dapat berperan sebagai titik konsentrasi stres.
Karakteristik Visual Slag Inclusion
- Warna: gelap atau keabu‑abuan, kontras dengan warna metalik filler.
- Tekstur: kasar, tidak mengkilap seperti permukaan las bersih.
- Lokasi umum: pada fusion line atau di tengah filler metal, terutama pada bead yang berulang‑ulang tanpa pembersihan yang memadai.
- Bentuk: dapat berupa linear (sepanjang jalur bead), globular (bulat), atau dendritik (cabang‑cabang).
Berikut tabel perbandingan singkat antara slag inclusion, porositas, dan crack pada sambungan las:
| Cacat | Bentuk / Ukuran | Lokasi umum | Penyebab utama | Dampak utama pada sifat mekanik |
|---|---|---|---|---|
| Slag Inclusion | Partikel padat, tidak beraturan (0,1–5 mm) | Fusion line, filler metal | Coating elektroda terkontaminasi, over‑heat | Konsentrasi stres, penurunan fatigue strength |
| Porositas | Rongga gas bulat/elongasi (≤ 2 mm) | Zona solidifikasi | Gas terperangkap, kecepatan pendinginan tinggi | Penurunan tensile strength, potensi kebocoran |
| Crack | Retakan tipis (≤ 0,5 mm) | Pada atau di sekitar zona panas | Tegangan termal, beban berlebih, material embrittlement | Kegagalan struktural tiba‑tiba |
Penyebab Slag Inclusion
Faktor Material dan Elektroda
- Coating elektroda tidak sesuai – Elektroda dengan coating yang terlalu tebal atau mengandung bahan organik berlebih cenderung menghasilkan slag yang sulit mengalir keluar.
- Kontaminasi coating – Paparan minyak, air, atau debu dapat mengubah sifat kimia coating, menghasilkan partikel slag yang lebih keras dan menempel pada molten pool.
- Jenis material dasar – Pada baja karbon tinggi, viskositas cairan las lebih rendah sehingga slag mudah terperangkap; pada stainless steel, oksida kromium dapat membentuk slag yang lebih stabil.
Pengaruh Parameter Proses
| Parameter | Efek pada slag inclusion | Nilai optimal (contoh) |
|---|---|---|
| Arus (A) | Over‑heat meningkatkan fluiditas slag, namun arus terlalu tinggi dapat “menyembunyikan” slag di dalam pool | 150‑200 A (depending on electrode) |
| Tegangan (V) | Tegangan rendah → under‑penetration, slag tidak terangkat | 20‑30 V |
| Kecepatan gerak | Gerakan terlalu cepat → slag tidak sempat keluar | 8‑12 cm/min |
| Waktu pendinginan | Waktu singkat antar bead → slag terakumulasi pada bead berikutnya | ≥ 5 s antar bead |
Teknik pengelasan yang buruk, seperti sudut elektroda yang tidak tepat (≤ 70°) atau penggunaan torch yang tidak stabil, memperparah penumpukan slag. Lingkungan kerja yang lembab atau berdebu juga menambah kontaminasi pada permukaan logam, meningkatkan peluang slag inclusion terbentuk.
Dampak Terhadap Industri/Produk
Penurunan Kekuatan Mekanik
Slag inclusion berfungsi sebagai inklusi keras yang mengganggu aliran deformasi plastis. Pada uji tarik, sambungan yang mengandung slag inclusion dapat mengalami penurunan kekuatan hingga 15 % dan penurunan ketahanan kelelahan hingga 30 %. Pada beban berulang, inklusi menjadi inisiasi mikro‑crack yang berkembang menjadi retakan kritis.
Risiko Kegagalan Struktural
Pada proyek berat seperti jembatan atau kapal, kegagalan satu sambungan las dapat menimbulkan konsekuensi domino. Contoh nyata: pada pembangunan jembatan tol di Sumatera, satu sambungan las pada rangka utama mengalami kegagalan karena slag inclusion, memaksa tim rekayasa melakukan inspeksi ulang seluruh struktur, menambah biaya proyek sebesar Rp 12 miliar.
Biaya Ekonomi dan Operasional
- Rework & downtime: Deteksi terlambat memaksa pemotongan dan pengelasan ulang, menambah waktu produksi rata‑rata 2‑3 hari per batch.
- Klaim garansi: Pelanggan dapat menuntut ganti rugi bila produk gagal memenuhi spesifikasi, terutama pada sektor minyak‑gas yang menuntut standar tinggi.
- Sertifikasi kualitas: Ketidaksesuaian dengan ISO 9001 atau standar NDT (ASTM E1444) dapat menyebabkan audit gagal, menunda sertifikasi produk.
Dampak pada Sertifikasi dan Reputasi
Kegagalan inspeksi slag inclusion dapat menurunkan skor audit internal, memaksa perusahaan mengeluarkan laporan korektif (CAPA). Pada jangka panjang, reputasi perusahaan di pasar B2B dapat tergerus, mempengaruhi peluang kontrak baru.
Cara Mendeteksi / Mencegah Slag Inclusion
Prinsip Kerja Magnetic Particle Testing (MPT)
MPT memanfaatkan medan magnet yang menembus material ferromagnetik. Setiap cacat permukaan atau dekat‑permukaan, termasuk slag inclusion, mengganggu aliran garis magnetik sehingga terbentuk “leakage flux”. Partikel feromagnetik (dry powder atau ferrofluid) akan menumpuk pada area tersebut, menampakkan pola yang dapat diinterpretasikan oleh inspektor.
Persiapan Sampel
- Pembersihan – Hilangkan kotoran, minyak, atau karat dengan sikat stainless steel dan pelarut berbasis alkohol.
- Demagnetisasi (jika diperlukan) – Gunakan de‑gausser atau demagnetizer portable untuk menghilangkan sisa magnetisasi sebelumnya.
- Penandaan – Tandai area inspeksi dengan spidol tahan suhu untuk memudahkan pencatatan posisi indikasi.
Kalibrasi Yoke NOVOTEST EMY250‑AC
- Periksa sumber daya: Pastikan baterai terisi ≥ 80 % atau sambungkan ke adaptor 24 V DC.
- Set arus magnetisasi: Sesuaikan arus dengan ketebalan material (mis. 0‑100 A untuk 5 mm, 150‑250 A untuk 12 mm). Referensi standar ASTM E1444‑15 untuk batas minimum.
- Pilih ukuran yoke: Gunakan yoke dengan lebar sedikit lebih besar dari lebar sambungan untuk distribusi medan yang merata.
Prosedur Pengujian
- Aplikasi partikel – Semprotkan dry powder secara merata atau rendam dalam ferrofluid nano‑technology, kemudian goyangkan sambungan untuk menutup seluruh permukaan.
- Aktifkan medan magnet – Tekan tombol “Magnetize” pada yoke, pilih mode Longitudinal (searah sambungan) atau Transversal (menyeberang) tergantung orientasi dugaan inklusi.
- Observasi – Dalam 30‑60 detik, amati pola partikel dengan cahaya putih atau lampu UV bila menggunakan partikel fluoresen. Pola bulat atau tidak beraturan pada zona filler metal biasanya menandakan slag inclusion.
- Catat hasil – Dokumentasikan dengan foto (kamera DSLR atau smartphone) dan catat arus, jenis partikel, serta deskripsi pola pada formulir inspeksi standar (mis. ISO 9712).
Interpretasi Pola
| Pola Partikel | Kemungkinan Cacat | Penjelasan |
|---|---|---|
| Bulat/Irregular pada filler metal | Slag inclusion | Partikel menumpuk di area dengan “leakage flux” yang tidak terhubung ke permukaan luar; biasanya kedalaman 0,2‑2 mm. |
| Garis lurus memanjang | Retakan (crack) | Aliran magnet mengalir sepanjang retakan tipis; pola sangat tajam dan konsisten. |
| Pola bercak lebar | Permukaan kasar / korosi | Tidak spesifik, perlu inspeksi visual tambahan. |
Langkah Pencegahan Selama Pengelasan
- Kontrol coating elektroda – Gunakan elektroda dengan coating yang direkomendasikan pabrikan, simpan dalam wadah kedap udara.
- Optimalkan arus‑tegangan – Hindari over‑heat yang menyebabkan slag menempel; gunakan kurva arus sesuai spesifikasi material dasar.
- Pembersihan antar bead – Sapu slag yang mengendap dengan kawat sikat sebelum melanjutkan bead berikutnya.
- Pengaturan kecepatan gerak – Pastikan kecepatan 8‑12 cm/min untuk weld bead standar, sehingga molten pool memiliki waktu cukup untuk mengeluarkan slag.
Dengan mengikuti prosedur di atas, inspeksi MPT dapat menjadi langkah pertama yang efektif untuk mendeteksi slag inclusion sebelum proses heat‑treatment atau pressure test dilakukan.
Peran Magnetic Particle Testing Yoke dalam Solusi
Keunggulan NOVOTEST EMY250‑AC
- Portabilitas tinggi – Berat hanya 2,3 kg, dilengkapi pegangan anti‑slip ergonomis, memungkinkan inspeksi di lokasi kerja (site) tanpa kebutuhan generator tambahan.
- Rentang arus fleksibel 0‑250 A – Memungkinkan penyesuaian tepat untuk material tipis (≤ 5 mm) hingga tebal (≥ 20 mm) hanya dengan satu unit.
- Fitur safety – Proteksi over‑current otomatis, indikator baterai LED, dan casing IP67 tahan debu serta percikan cairan.
- Kompatibilitas partikel nano‑ferrofluid – Sensitivitas meningkat hingga 0,1 mm, ideal untuk mengidentifikasi slag inclusion yang sangat kecil.
- Kalibrasi plug‑and‑play – Modul kalibrasi internal dengan tampilan digital menampilkan nilai arus, sehingga tidak perlu alat eksternal atau prosedur kalibrasi rumit.
Perbandingan dengan Metode NDT Lain
| Metode | Kedalaman Deteksi | Waktu Inspeksi (per sambungan) | Biaya Operasional | Kelemahan |
|---|---|---|---|---|
| MPT (Yoke NOVOTEST EMY250‑AC) | 0‑2 mm (near‑surface) | 3‑5 menit | Rendah (hanya baterai & partikel) | Tidak dapat deteksi cacat internal > 2 mm |
| Ultrasonic Testing (UT) | hingga 150 mm | 10‑15 menit | Sedang‑tinggi (transduser, coupling gel) | Memerlukan pelatihan khusus, sensitif pada geometri kompleks |
| Radiographic Testing (RT) | hingga 300 mm | 20‑30 menit | Tinggi (sumber radiasi, film/CCD) | Risiko radiasi, perlunya area khusus |
Dengan kombinasi kecepatan, biaya, dan kemudahan penggunaan, yoke NOVOTEST EMY250‑AC menjadi pilihan utama untuk inspeksi rutin pada lini produksi atau proyek lapangan yang menuntut deteksi slag inclusion secara cepat dan akurat.
Studi Kasus / Contoh di Lapangan
Proyek Pembuatan Rangka Kapal – Surabaya
- Lingkup: Inspeksi 150 sambungan las pada struktur rangka utama kapal tanker.
- Implementasi: Tim NDT menggunakan NOVOTEST EMY250‑AC dengan ferrofluid nano‑particle. Setiap sambungan diuji dalam 3 menit, mencatat pola bulat pada 22 sambungan.
- Hasil: Setelah rework pada sambungan yang terindikasi, defect rate turun 40 % (dari 15 % menjadi 9 %). Waktu downtime proyek berkurang 2 hari karena deteksi dini.
Lini Produksi Pipa Minyak – Balikpapan
- Kondisi: Produksi 200 meter pipa dengan ketebalan 12 mm, inspeksi tekanan rutin menunjukkan kebocoran pada 2 % pipa.
- Aksi: Menggunakan yoke NOVOTEST EMY250‑AC, tim menemukan slag inclusion pada 6 sambungan yang tidak terdeteksi visual. Setelah pengelasan ulang, semua pipa lolos uji tekanan pada percobaan pertama.
- Manfaat: Menghindari kegagalan pressure test yang diperkirakan dapat menambah biaya proyek sebesar Rp 5 miliar.
Langkah‑Langkah Implementasi di Industri
- Pelatihan teknisi (2 hari workshop) – Teori MPT, penggunaan NOVOTEST EMY250‑AC, interpretasi pola.
- Integrasi ke QMS – Hasil inspeksi dimasukkan ke sistem manajemen kualitas (SAP QM) sebagai bukti kepatuhan standar (ISO 9001, EN 287).
- Audit & Kalibrasi rutin – Kalibrasi yoke setiap 6 bulan atau setelah 1 000 jam penggunaan, sesuai rekomendasi pabrikan.
Hasilnya, perusahaan tidak hanya meningkatkan kualitas produk, tetapi juga memperoleh kepercayaan pelanggan dan mempermudah proses sertifikasi.
Kesimpulan
Slag inclusion merupakan cacat las yang dapat menurunkan kekuatan material dan menimbulkan kegagalan struktural bila tidak terdeteksi. Magnetic Particle Testing dengan yoke portabel NOVOTEST EMY250‑AC menyediakan cara cepat, akurat, dan ekonomis untuk mengidentifikasi inklusi ini pada permukaan atau kedalaman dekat permukaan. Dengan prosedur persiapan yang tepat, kalibrasi yoke sesuai standar, serta interpretasi pola yang benar, inspeksi MPT dapat menjadi bagian integral dari program kontrol kualitas Anda.
