Gangguan pada panel listrik sering kali muncul tanpa gejala yang kasat mata. Motor bergetar lebih keras dari biasanya, MCB trip tanpa sebab yang jelas, atau tagihan listrik tiba-tiba membengkak. Dalam kondisi seperti ini, teknisi maintenance dan tim troubleshooting memerlukan lebih dari sekadar pengalaman—mereka perlu data pengukuran yang akurat. Memahami parameter listrik seperti tegangan, arus, daya aktif, power factor, dan konsumsi energi menjadi kunci untuk membedakan antara masalah beban lebih, harmonisa, atau komponen yang mulai menurun.
Tanpa pendekatan pengukuran yang memadai, banyak teknisi terjebak pada penggantian komponen secara trial-and-error. Alih-alih menemukan akar penyebab, waktu dan biaya habis untuk menebak. Pengukuran multi-parameter yang dilakukan bersamaan pada dua titik bisa membantu mempersingkat investigasi, terutama ketika membandingkan kondisi input dan output suatu sistem kelistrikan.
Masalah Umum di Industri
Di lingkungan industri, perangkat listrik jarang bekerja dalam kondisi ideal sepanjang waktu. Fluktuasi beban, penuaan isolasi, dan kualitas suplai dari jaringan utama dapat memicu berbagai persoalan yang sulit dilacak. Beberapa situasi yang paling sering dijumpai di lapangan antara lain:
- Panel distribusi yang salah satu fasenya terbebani lebih berat, sementara teknisi hanya memeriksa arus total tanpa melihat perbandingan antar titik.
- Motor atau mesin produksi yang beroperasi dengan power factor rendah, menyebabkan potensi denda dari penyedia listrik dan pemborosan energi yang tidak terdeteksi.
- Peralatan elektronik sensitif yang mengalami restart sendiri karena tegangan sesaat turun di bawah ambang batas, sementara voltmeter biasa tidak merekam kejadian transient tersebut.
- Sulitnya membedakan apakah kenaikan arus disebabkan oleh beban mekanis yang berat atau masalah internal pada motor.
- Pengukuran yang hanya mengandalkan clamp meter arus tanpa melihat daya nyata, sehingga konsumsi listrik aktual tidak pernah diverifikasi.
Kenapa Pengujian Ini Dibutuhkan
Pengujian parameter listrik bukan hanya urusan commissioning atau audit energi. Dalam konteks maintenance dan troubleshooting, pengukuran yang sistematis membantu teknisi mengambil keputusan berdasarkan data, bukan asumsi. Ketika sebuah mesin produksi berhenti mendadak, pertanyaan pertama sering kali “apa yang rusak?”—padahal yang lebih tepat adalah “parameter mana yang menyimpang lebih dulu?”.
Dengan mengukur tegangan, arus, daya aktif, power factor, dan frekuensi secara bersamaan, teknisi dapat melihat hubungan antar parameter tersebut. Misalnya, arus tinggi yang tidak diikuti kenaikan daya aktif bisa menandakan masalah power factor atau harmonisa. Sebaliknya, daya aktif yang naik tajam tanpa perubahan arus yang signifikan bisa mengindikasikan tegangan suplai yang melonjak. Pola-pola ini hanya terlihat jika pengukuran dilakukan secara multi-parameter.
Dari sisi dokumentasi, pengukuran yang terstruktur juga penting. Tim QA/QC atau departemen engineering sering memerlukan data historis untuk analisis tren. Tanpa pencatatan parameter yang rapi, prediksi kegagalan peralatan menjadi sulit dilakukan.
Parameter yang Perlu Dipahami
Tidak semua teknisi memiliki latar belakang teknik elektro yang mendalam, tetapi ada beberapa parameter kunci yang wajib dipahami saat melakukan pengukuran di panel listrik atau beban industri:
Tegangan AC (Alternating Voltage)
Tegangan adalah parameter paling dasar. Nilai tegangan yang stabil menjadi indikator pertama kesehatan suplai listrik. Fluktuasi di luar toleransi dapat menyebabkan peralatan bekerja tidak normal. Untuk mayoritas panel distribusi tegangan rendah di industri, pengukuran hingga 250 V dengan resolusi 0,01 V dan akurasi ±(0,4% dari nilai terukur + 0,1) sudah memadai.
Arus AC (Alternating Current)
Arus menunjukkan seberapa besar beban yang ditarik oleh peralatan. Yang sering terlewat, teknisi perlu membandingkan arus antar fase atau antara dua titik pengukuran sekaligus—inilah manfaat dari electrical tester dengan dua channel input. Kemampuan mengukur arus dari level miliampere hingga beberapa ampere, dengan resolusi 1 mA, memungkinkan evaluasi pada beban elektronik kecil hingga motor berkapasitas menengah.
Daya Aktif (Active Power)
Daya aktif adalah daya yang benar-benar digunakan untuk melakukan kerja, diukur dalam watt. Banyak teknisi masih mengalikan tegangan dan arus untuk memperkirakan daya, padahal pada beban induktif seperti motor, daya semu (VA) bisa jauh lebih besar dari daya aktif (W). Cakupan pengukuran dari di bawah satu watt hingga ribuan watt memberi fleksibilitas untuk mengukur dari perangkat hemat energi sampai mesin produksi.
Power Factor
Power factor menunjukkan efisiensi penggunaan listrik. Nilai ideal adalah 1, tetapi di lapangan beban motor dan transformator biasanya menghasilkan nilai yang lebih rendah karena sifat induktifnya. Power factor rendah berarti ada daya reaktif besar yang tidak menghasilkan kerja, namun tetap membebani kabel dan trafo. Dengan kemampuan menampilkan power factor dari nilai rendah hingga mendekati 1, serta resolusi 0,0001, teknisi lebih mudah mengidentifikasi beban yang perlu dikompensasi.
Frekuensi
Frekuensi jala-jala listrik standar bisa berbeda di setiap negara. Penyimpangan frekuensi dapat mengindikasikan masalah pada sisi pembangkit atau jaringan yang lebih luas. Alat ukur yang mencakup rentang frekuensi di atas dan di bawah standar sudah memadai untuk kebutuhan pengukuran di lapangan.
Konsumsi Energi (kWh)
Untuk keperluan audit atau alokasi biaya, pengukuran konsumsi energi dalam kWh sangat berguna. Dengan fitur ini, teknisi dapat memantau berapa banyak energi yang dipakai oleh satu mesin atau satu lini produksi dalam periode tertentu.
Contoh Aplikasi di Lapangan
Berikut adalah gambaran skenario bagaimana pemahaman parameter listrik di atas bisa diterapkan dalam pekerjaan sehari-hari:
Skenario 1: Motor pompa trip berulang
Teknisi mendapat laporan bahwa motor pompa di lini produksi berulang kali membuat MCB trip. Dengan clamp meter biasa, arus terukur sedikit di bawah rating MCB. Namun, saat electrical tester dua channel dipasang—channel pertama di input panel dan channel kedua di kabel menuju motor—terlihat daya aktif motor normal, tetapi power factor turun drastis begitu pompa mulai menghisap fluida dengan viskositas tinggi. Penurunan power factor ini meningkatkan arus reaktif yang tidak terdeteksi oleh pengukuran arus biasa. Teknisi pun dapat mempertimbangkan penambahan kapasitor bank daripada langsung mengganti motor.
Skenario 2: Verifikasi konsumsi mesin baru
Setelah pemasangan mesin CNC baru, tim engineering ingin memeriksa klaim konsumsi daya dari vendor. Electrical tester dipasang di saluran utama mesin selama satu siklus produksi penuh. Semua parameter—tegangan, arus, daya, dan kWh—dicatat. Dengan akurasi ±(0,4% + 0,1), data yang diperoleh cukup untuk menjadi dasar evaluasi tanpa harus menyewa alat ukur yang lebih mahal.
Skenario 3: Troubleshooting panel yang panas
Panel distribusi di salah satu area terasa panas meski beban total terukur wajar. Setelah dilakukan pengukuran pada dua titik outgoing yang berbeda, ditemukan ketidakseimbangan arus yang cukup jauh antar fase. Salah satu fase menanggung arus lebih besar karena distribusi beban satu fasa yang tidak merata. Dengan temuan ini, teknisi dapat menyeimbangkan ulang beban sebelum kondisi panas berlebih meningkatkan risiko kerusakan isolasi atau kebakaran.
Rekomendasi Alat Ukur yang Mendukung Pengukuran Dua Kanal

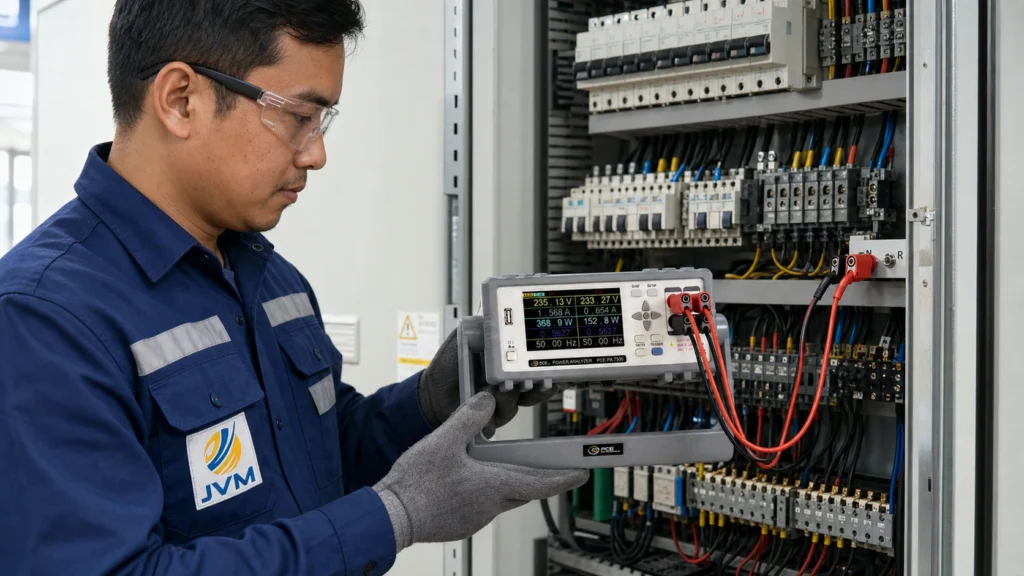

Untuk menjalankan pengukuran seperti skenario di atas, diperlukan alat yang tidak hanya mengukur satu atau dua parameter, tetapi mampu menangkap beberapa parameter sekaligus pada dua titik berbeda. Electrical tester 2-channel seperti PCE-PA 7500 dapat menjadi pilihan yang mendukung kebutuhan ini.
Alat ini dirancang untuk mengukur dan menganalisis parameter daya secara akurat. Dengan dua channel input, teknisi dapat membandingkan input dan output secara langsung—misalnya antara sisi primer dan sekunder transformator, atau antara dua beban yang berbeda. Berikut ringkasan kemampuan teknis yang relevan untuk pekerjaan maintenance dan troubleshooting:
- Daya aktif dengan cakupan dari kurang dari satu watt hingga ribuan watt, mencakup beban kecil hingga konsumen daya menengah di industri.
- Arus AC dengan rentang lebar, dari miliampere hingga ampere menengah, serta resolusi 1 mA yang cukup sensitif untuk mendeteksi perubahan kecil pada beban.
- Power factor ditampilkan langsung dengan rentang nilai rendah hingga mendekati 1, dan resolusi 0,0001.
- Akurasi ±(0,4% dari nilai terukur + 0,1) untuk tegangan, arus, dan daya aktif, sehingga data yang direkam lebih tepercaya.
- TFT color display 4,3 inci dengan tampilan yang bisa diubah-ubah, memudahkan pembacaan di berbagai situasi pencahayaan.
- Fitur alarm untuk nilai daya dan arus, lengkap dengan peringatan suara jika ambang batas terlampaui—membantu pemantauan tanpa harus terus-menerus melihat layar.
- Dilengkapi empat kabel ukur keselamatan (2 hitam, 2 merah) dan jack pengukuran yang terlindung dari sengatan listrik untuk mengurangi risiko.
- Dimensi 355 x 265 x 110 mm dan berat yang masih nyaman dipindahkan ke berbagai titik panel.
Adjustable stand bracket turut memudahkan penempatan alat pada posisi yang nyaman, baik di laboratorium maupun di lantai produksi.
Tips Memilih Metode
Memilih metode pengukuran yang tepat sama pentingnya dengan memilih alat. Berikut beberapa pertimbangan yang dapat membantu teknisi menentukan pendekatan yang sesuai:
- Tentukan tujuan pengukuran lebih dulu. Apakah untuk troubleshooting cepat, monitoring jangka panjang, atau dokumentasi compliance? Tujuan ini akan menentukan parameter mana yang perlu diprioritaskan dan berapa lama pengukuran perlu dilakukan.
- Gunakan pengukuran dua channel jika perlu membandingkan. Jika mencurigai adanya losses di antara dua titik—misalnya input vs output panel, atau sebelum vs sesudah kabel panjang—pengukuran simultan dengan dua channel memberikan gambaran perbedaan yang lebih jelas dibanding pengukuran bergantian.
- Perhatikan batas ukur alat. Pastikan rentang arus dan tegangan alat sesuai dengan karakteristik beban yang diukur. Alat yang mampu mengukur arus kecil hingga ampere menengah cocok untuk pengukuran di sisi beban, bukan di busbar utama berkapasitas ratusan ampere.
- Manfaatkan fitur alarm. Untuk pengukuran yang membutuhkan pengamatan lama, setel batas atas arus atau daya pada alat. Dengan begitu teknisi bisa mengerjakan tugas lain dan hanya bereaksi ketika alarm berbunyi.
- Kalibrasi berkala. Untuk memastikan data tetap dapat dipertanggungjawabkan, terutama jika digunakan untuk keperluan QA/QC atau audit, pastikan alat dikalibrasi sesuai standar yang berlaku. Dokumen kalibrasi juga menjadi bagian dari kelengkapan sistem mutu.
- Keamanan operator. Selalu gunakan kabel ukur yang sesuai standar keselamatan dan periksa kondisi isolasi kabel sebelum digunakan. Jack pengukuran yang terlindung dari sengatan listrik membantu mengurangi risiko, tetapi prosedur kerja aman tetap wajib dijalankan.
Kesimpulan
Pemahaman yang baik terhadap pengukuran parameter listrik menyediakan dasar pengambilan keputusan yang lebih solid bagi teknisi maintenance dan troubleshooting. Alih-alih berhenti pada pengukuran arus atau tegangan saja, melihat daya aktif, power factor, frekuensi, dan konsumsi energi secara simultan membuka gambaran yang lebih utuh tentang apa yang sebenarnya terjadi di dalam panel atau beban.
Pendekatan dua channel memberi keunggulan tambahan: perbandingan langsung antara dua titik, deteksi losses, dan identifikasi ketidakseimbangan beban dapat dilakukan lebih cepat. Alat yang mampu menangkap data akurat hingga resolusi kecil dapat membantu tim mendeteksi gejala awal dan mengurangi risiko kegagalan yang lebih besar. Pada akhirnya, investasi waktu untuk memahami parameter ini terbayar melalui pengurangan downtime dan biaya perbaikan yang tidak perlu.
Rekomendasi Electrical Tester 2 Channel Unggulan untuk Kebutuhan Anda
Referensi
- Agustianingsih, W. N., Kurniawan, F., & Setiawan, P. (2021). ANALISIS KETEPATAN PENGUKUR DAYA DAN FAKTOR DAYA LISTRIK BERBASIS ARDUINO UNO R3 328P. AVITEC, 3(1), 15–27. Retrieved from https://media.neliti.com/media/publications/341115-analisis-ketepatan-pengukur-daya-dan-fak-795a9072.pdf
- Nugroho, T. W., Mustaqim, I., & Sandria Jaya Wardhana, A. (2025). STUDI KUALITAS DAYA LISTRIK (POWER QUALITY) DI BANGUNAN GEDUNG XYZ. Jurnal Informatika dan Teknik Elektro Terapan, 13(2). Retrieved from https://doi.org/10.23960/jitet.v13i2.6563
- Romadhona, G., Sapundani, R., Winarso, Wibowo, B. N., & Prasitio, W. (2023). PENGUKURAN DAN ANALISIS KUALITAS DAYA LISTRIK DI IGD DAN IKBS RUMAH SAKIT ISLAM PURWOKERTO. CYCLOTRON: Jurnal Teknik Elektro, 6(1), 20–25. Retrieved from https://journal.um-surabaya.ac.id/cyclotron/article/download/16283/6070/41868
