Pada proses perakitan, komponen press-fit harus masuk dengan gaya yang cukup untuk menghasilkan pemasangan stabil tanpa merusak pin, insert, bearing kecil, cap, seal, housing, atau dudukannya. Jika gaya terlalu rendah, komponen dapat longgar atau mudah terlepas. Jika gaya terlalu tinggi, komponen dapat berubah bentuk, retak, macet, atau membebani mesin secara berlebihan.
Jawaban singkat
PCE-DFG 1K XF dapat digunakan untuk memeriksa gaya tekan aktual dan peak force pada proses press-fit ringan hingga 1.000 N, selama load cell dipasang secara stabil dan gaya bekerja lurus terhadap sensor. Load cell tekan eksternalnya berukuran ringkas, terhubung melalui kabel sekitar 3 meter, dan dapat ditempatkan di dalam jig atau area mesin yang sulit dijangkau. Namun, alat ini hanya mengukur gaya terhadap waktu. Pengujian press-fit yang membutuhkan kurva gaya terhadap perpindahan memerlukan sensor posisi atau sistem tambahan.
Apa Itu Proses Press-Fit?
Press-fit adalah metode pemasangan ketika satu komponen ditekan masuk ke komponen lain dengan toleransi yang menghasilkan kontak rapat. Contohnya dapat berupa pin yang ditekan ke lubang, insert yang dimasukkan ke housing, bushing kecil, cap, plug, seal, atau komponen rakitan lain yang dipasang menggunakan gaya tekan.
Pada proses yang baik, gaya meningkat secara terkendali dan komponen mencapai posisi pemasangan yang ditentukan tanpa kerusakan. Gaya yang terlalu rendah dapat menunjukkan toleransi terlalu longgar, ukuran komponen tidak sesuai, permukaan terlalu licin, atau pemasangan tidak sempurna. Gaya yang terlalu tinggi dapat berkaitan dengan misalignment, toleransi terlalu rapat, burr, kontaminasi, deformasi, atau fixture yang tidak sesuai.
Nilai gaya saja tidak selalu cukup untuk menjelaskan kualitas sambungan. Banyak proses press-fit industri dievaluasi menggunakan hubungan antara gaya dan perpindahan. Kurva tersebut dapat menunjukkan kapan komponen mulai masuk, perubahan hambatan selama pemasangan, dan posisi akhir. PCE-DFG 1K XF dapat mencatat gaya terhadap waktu, tetapi tidak memiliki pengukuran perpindahan bawaan.

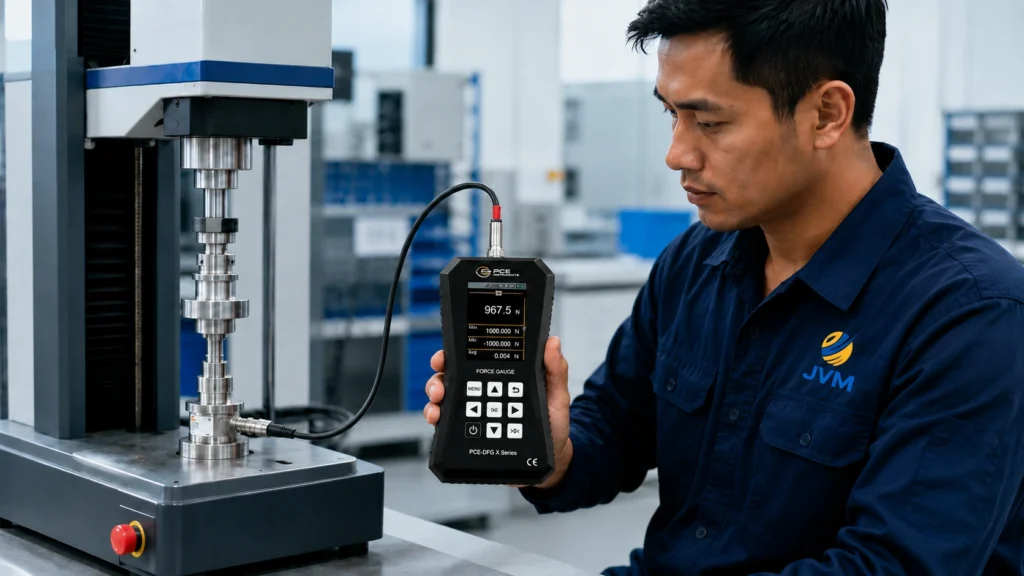

Mengapa Gaya Press-Fit Bisa Tidak Konsisten?
Dua komponen yang terlihat sama dapat membutuhkan gaya pemasangan berbeda. Variasi kecil pada bahan, diameter, bentuk lubang, kekasaran permukaan, suhu, pelumasan, dan posisi benda uji dapat mengubah gaya tekan secara signifikan.
Beberapa penyebab yang perlu diperiksa meliputi:
- toleransi pin, insert, atau lubang tidak konsisten;
- komponen dipasang tidak sejajar;
- terdapat burr, debu, serpihan, atau kontaminasi;
- fixture bergerak atau melentur selama proses;
- permukaan komponen terlalu kasar atau terlalu licin;
- pelumasan tidak seragam;
- kecepatan penekanan berubah antar-siklus;
- komponen mengalami deformasi sebelum mencapai posisi akhir;
- sensor menerima beban miring atau benturan;
- suhu komponen mengubah dimensi dan tingkat interferensi.
Apa Itu Digital Force Gauge PCE-DFG 1K XF?
PCE-DFG 1K XF adalah digital force gauge dengan external pressure load cell untuk mengukur gaya tekan hingga 1.000 N. Produsen merancangnya untuk titik pengukuran yang sulit dijangkau. Load cell mempunyai beberapa lubang ulir di bagian bawah agar dapat dipasang secara stabil pada konstruksi atau fixture.
Sensor dihubungkan ke unit display melalui kabel sekitar 3 meter. Dengan konfigurasi ini, load cell dapat ditempatkan di dalam jig, di bawah benda kerja, atau dekat mekanisme penekan, sedangkan unit display tetap berada di posisi yang mudah dilihat operator.
Perangkat dilengkapi layar LCD grafis 2,8 inci, tampilan numerik dan grafik, indikator batang, alarm optik dan akustik, memori internal 32 GB, serta antarmuka USB-C. Load cell memiliki kelas perlindungan IP67, sedangkan unit display memiliki perlindungan IP52.
Komponen Apa yang Dapat Diperiksa?
PCE-DFG 1K XF dapat dipertimbangkan untuk proses penekanan ringan dengan gaya maksimum tidak melebihi 1.000 N. Contoh penerapan yang memungkinkan meliputi:
- pemasangan pin kecil ke dalam housing;
- penekanan insert atau bushing ringan;
- pemasangan plug, cap, atau stopper;
- penekanan seal atau komponen elastomer;
- pemasangan snap component dengan gaya tekan tertentu;
- pemeriksaan gaya kontak pada fixture;
- pengujian pegas tekan;
- validasi gaya penekan pada jig assembly kecil;
- pemeriksaan peak force aktuator dengan kapasitas di bawah 1.000 N.
Contoh tersebut merupakan rekomendasi penggunaan berdasarkan fungsi load cell tekan eksternal, bukan daftar aplikasi khusus yang dinyatakan oleh produsen. Kesesuaiannya harus diverifikasi berdasarkan kapasitas, bentuk benda uji, permukaan kontak, fixture, arah gaya, dan prosedur keselamatan.
Apa Batas Kemampuan PCE-DFG 1K XF untuk Press-Fit?
Kelemahan utama yang perlu dipahami adalah PCE-DFG 1K XF bukan sistem press-fit monitoring lengkap. Alat mengukur gaya dan merekam perubahan gaya terhadap waktu. Perangkat tidak mengukur posisi, stroke, atau displacement secara langsung.
Alat dapat digunakan ketika tujuan pengujian adalah:
- mengetahui peak force selama penekanan;
- membandingkan gaya antar-sampel atau antarbatch;
- memeriksa apakah gaya berada dalam batas internal;
- merekam perubahan gaya terhadap waktu;
- mengevaluasi kestabilan gaya pada fixture atau mekanisme.
Sistem tambahan diperlukan apabila prosedur meminta:
- kurva gaya terhadap perpindahan;
- posisi awal dan posisi akhir yang terukur;
- kontrol kecepatan penekanan secara otomatis;
- penghentian press pada posisi tertentu;
- integrasi pass/fail berdasarkan jendela gaya dan posisi;
- pengujian di atas 1.000 N.
Persiapan Sebelum Memeriksa Gaya Press-Fit
- Tentukan tujuan pengukuran. Putuskan apakah yang dicari adalah peak force, gaya rata-rata, gaya saat komponen mulai masuk, atau perbandingan antar-sampel.
- Perkirakan gaya maksimum. Jangan menggunakan alat jika gaya berpotensi melebihi 1.000 N.
- Siapkan fixture yang kaku. Dudukan yang melentur dapat mengubah arah dan distribusi gaya.
- Pilih permukaan penekan yang sesuai. Kontak harus stabil dan tidak menyebabkan beban terpusat yang merusak sensor.
- Sejajarkan komponen dan load cell. Gaya harus bekerja sedekat mungkin dengan sumbu sensor.
- Samakan kondisi sampel. Dimensi, suhu, pelumasan, orientasi, dan kondisi permukaan harus dikendalikan.
- Tetapkan metode pengujian. Gunakan kecepatan, pre-load, durasi, dan jumlah sampel yang konsisten.
Cara Memeriksa Gaya Press-Fit dengan PCE-DFG 1K XF
Pasang Load Cell pada Fixture
Gunakan lubang ulir M5 pada sensor untuk memasangnya pada dudukan yang stabil. Pastikan tidak ada gerakan atau kelonggaran selama penekanan.
Hubungkan Sensor ke Unit Display
Sambungkan kabel sensor sekitar 3 meter ke unit utama. Atur kabel agar tidak tertarik, terjepit, atau terkena bagian mesin yang bergerak.
Tempatkan Benda Uji
Posisikan komponen pada fixture sesuai orientasi proses produksi. Pastikan pin, insert, seal, atau bagian lain berada pada sumbu penekanan.
Nyalakan Alat dan Pilih Satuan
Gunakan newton apabila prosedur memakai satuan SI. Periksa apakah arah gaya tekan ditampilkan sesuai kebutuhan pencatatan.
Lakukan Zeroing
Pastikan sensor tidak menerima beban proses, kemudian lakukan zeroing. Jika prosedur menggunakan pre-load, terapkan nilai yang sama pada setiap sampel.
Atur Sampling Rate
Pilih laju pengukuran berdasarkan kecepatan proses. Penekanan lambat tidak selalu membutuhkan 7.200 Hz, sedangkan kejadian cepat membutuhkan laju yang cukup tinggi agar peak force tidak terlewat.
Atur Alarm Batas Jika Diperlukan
Gunakan mode within, beyond, atau fracture untuk membantu screening. Batas harus berasal dari drawing, validasi proses, atau prosedur QC, bukan ditentukan berdasarkan kapasitas maksimum alat.
Lakukan Penekanan Secara Terkendali
Gerakkan press, aktuator, atau mekanisme secara stabil. Hindari hentakan karena benturan dapat menghasilkan lonjakan yang tidak mewakili proses press-fit sebenarnya.
Catat Peak Force dan Kondisi Sampel
Simpan nilai puncak, grafik gaya terhadap waktu, identitas sampel, operator, lot, kondisi fixture, dan bentuk kegagalan bila terjadi.
Ulangi dengan Sampel Lain
Gunakan beberapa sampel untuk menilai variasi. Bandingkan nilai minimum, maksimum, rata-rata, dan pola grafik dengan kondisi proses yang sama.
Bagaimana Cara Membaca Hasil Pengukuran?
Peak Force
Peak force adalah gaya tertinggi selama satu siklus penekanan. Nilai yang jauh lebih tinggi dari sampel lain dapat menunjukkan misalignment, toleransi terlalu rapat, burr, kontaminasi, atau deformasi. Nilai yang terlalu rendah dapat berkaitan dengan toleransi longgar, komponen salah ukuran, pemasangan tidak penuh, atau fixture bergerak.
Grafik Gaya terhadap Waktu
Grafik membantu menunjukkan apakah gaya meningkat secara bertahap, berfluktuasi, melonjak, atau turun mendadak. Pola yang berubah antar-sampel dapat menjadi tanda ketidakstabilan proses. Namun, grafik waktu tidak menunjukkan posisi komponen. Dua siklus dengan durasi berbeda juga tidak dapat langsung dibandingkan sebagai kurva gaya-perpindahan.
Nilai Minimum, Maksimum, dan Rata-Rata
Data statistik dapat digunakan untuk membandingkan batch atau kondisi proses. Jangan membuat batas lulus-gagal hanya dari satu sampel. Gunakan hasil validasi, drawing, toleransi desain, dan jumlah sampel yang sesuai dengan sistem mutu.
Bentuk Kegagalan
Catat apakah komponen masuk sempurna, berhenti sebelum posisi akhir, retak, berubah bentuk, miring, atau merusak housing. Angka gaya yang sama dapat menghasilkan kondisi rakitan yang berbeda.
Bagaimana Memilih Sampling Rate?
PCE-DFG 1K XF mendukung laju pengukuran 1 sampai 7.200 Hz. Semakin tinggi sampling rate, semakin rapat data yang direkam. Namun, pengaturan maksimum tidak selalu diperlukan.
- Proses lambat: gunakan laju yang cukup untuk menggambarkan perubahan tanpa menghasilkan data berlebihan.
- Proses cepat: gunakan laju lebih tinggi agar lonjakan dan peak force dapat tertangkap.
- Perbandingan proses: gunakan sampling rate yang sama untuk semua sampel.
- Validasi awal: bandingkan beberapa pengaturan untuk memastikan nilai puncak sudah stabil.
Spesifikasi Teknis PCE-DFG 1K XF
| Rentang pengukuran | 0–1.000 N |
|---|---|
| Resolusi | 0,5 N |
| Akurasi | ±0,05% FS |
| Sampling rate | 1–7.200 Hz |
| Memori internal | 32 GB, sekitar 30 juta titik pengukuran |
| Tampilan | LCD 2,8 inci dengan lampu latar |
| Antarmuka | USB-C |
| Alarm | Optik dan akustik |
| Mode alarm | Within, beyond, fracture, off |
| Perlindungan load cell | IP67 |
| Perlindungan unit display | IP52 |
| Dimensi unit | 165 × 85 × 32 mm |
| Dimensi pressure load cell | Diameter 32 mm × tinggi 16 mm, ulir M5 |
| Kabel sensor | Sekitar 3 meter |
| Berat unit | 275 g |
| Berat load cell | 116 g |
| Kapasitas baterai | 2.200 mAh |
| Waktu operasi | Sekitar 13 jam |
| Kondisi operasi | -20 hingga 65°C; 10–95% RH |
Kesalahan yang Membuat Hasil Tidak Akurat
- Melebihi kapasitas 1.000 N. Overload dapat merusak sensor.
- Beban tidak aksial. Gaya miring atau side load mengganggu pembacaan.
- Fixture melentur. Defleksi mengubah arah dan distribusi gaya.
- Permukaan kontak tidak rata. Beban terpusat dapat merusak sensor atau sampel.
- Tidak melakukan zeroing. Offset awal menggeser seluruh hasil.
- Kecepatan berbeda antar-sampel. Hasil menjadi sulit dibandingkan.
- Sampling rate terlalu rendah. Peak force cepat dapat terlewat.
- Menganggap grafik waktu sebagai grafik perpindahan. Keduanya bukan data yang sama.
- Tidak mencatat bentuk kegagalan. Angka gaya saja tidak cukup menjelaskan kualitas rakitan.
- Menggunakan satu sampel. Variasi proses tidak dapat dinilai dari satu hasil.
Kelebihan dan Keterbatasan PCE-DFG 1K XF
Kelebihan
- Load cell tekan eksternal untuk lokasi sulit dijangkau.
- Rentang pengukuran hingga 1.000 N.
- Sensor ringkas dengan ulir M5 untuk pemasangan fixture.
- Kabel sekitar 3 meter memisahkan sensor dan display.
- Sampling rate hingga 7.200 Hz.
- Memori internal 32 GB.
- Tampilan numerik, grafik, dan indikator batang.
- Alarm optik dan akustik.
- Load cell berperlindungan IP67.
Keterbatasan
- Hanya untuk gaya tekan, bukan pengujian tarik.
- Kapasitas maksimum 1.000 N.
- Tidak mengukur displacement atau posisi.
- Tidak mengontrol gerakan press atau aktuator.
- Fixture harus dibuat atau dipilih sesuai aplikasi.
- Unit display hanya berperlindungan IP52.
- Press-fit merupakan contoh aplikasi, bukan klaim penggunaan khusus dari produsen.
Pertanyaan yang Sering Diajukan
Apa fungsi PCE-DFG 1K XF?
PCE-DFG 1K XF digunakan untuk mengukur gaya tekan hingga 1.000 N menggunakan external pressure load cell, terutama pada lokasi yang sulit dijangkau.
Apakah alat ini khusus untuk proses press-fit?
Tidak. Produsen menjelaskan alat sebagai pengukur gaya tekan eksternal. Press-fit merupakan salah satu contoh penerapan yang memungkinkan apabila kapasitas, fixture, dan metode pengujiannya sesuai.
Apakah PCE-DFG 1K XF dapat mengukur gaya tarik?
Model XF menggunakan pressure load cell dan ditujukan untuk gaya tekan. Jangan menggunakannya untuk gaya tarik.
Apakah alat dapat membuat kurva gaya terhadap perpindahan?
Tidak secara mandiri. Alat mencatat gaya terhadap waktu. Kurva gaya terhadap perpindahan membutuhkan sensor posisi atau sistem press monitoring tambahan.
Berapa ukuran load cell PCE-DFG 1K XF?
Pressure load cell berdiameter 32 mm, tinggi 16 mm, dan menggunakan lubang ulir M5.
Berapa panjang kabel sensornya?
Kabel sensor yang menghubungkan load cell dan unit display memiliki panjang sekitar 3 meter.
Apakah alat cocok untuk mesin press besar?
Tidak apabila gaya proses melebihi 1.000 N. Pilih load cell dan sistem pengujian dengan kapasitas yang memiliki margin aman terhadap gaya maksimum proses.
Bagaimana menentukan batas lulus dan gagal?
Batas harus berasal dari drawing, validasi desain, studi kapabilitas proses, standar produk, atau prosedur quality control. Kapasitas alat tidak dapat digunakan sebagai batas penerimaan.
Perlu Memeriksa Gaya Tekan pada Jig atau Proses Assembly?
Siapkan informasi mengenai gaya maksimum, ukuran komponen, bentuk fixture,
kecepatan proses, posisi sensor, kebutuhan displacement, jumlah sampel, dan
sertifikat kalibrasi. Data tersebut membantu menentukan apakah PCE-DFG 1K XF
sesuai untuk aplikasi Anda.
Kesimpulan
PCE-DFG 1K XF dapat membantu quality control memeriksa gaya tekan dan peak force pada proses press-fit ringan hingga 1.000 N. Load cell eksternal yang ringkas, kabel sekitar 3 meter, sampling rate sampai 7.200 Hz, memori 32 GB, dan tampilan grafik mendukung pemasangan di dalam jig atau area mesin yang sulit dijangkau.
Alat ini bukan sistem press-fit monitoring lengkap karena tidak mengukur perpindahan dan tidak mengontrol gerakan mesin. Hasil yang dapat dipercaya tetap membutuhkan fixture kaku, gaya aksial, kecepatan konsisten, zeroing, sampling rate yang sesuai, serta pencatatan kondisi dan bentuk kegagalan setiap sampel.
