Cara Menemukan Inklusi dan Retak Internal Pada Forging Turbine

Bayangkan sebuah bilah turbin gas yang berputar pada ribuan RPM tiba-tiba patah karena cacat mikroskopis yang tidak terlihat mata telanjang. Konsekuensinya bisa bencana: kerugian finansial miliaran rupiah, downtime berbulan-bulan, bahkan ancaman keselamatan jiwa. Inilah realitas pahit yang dihadapi industri aerospace dan pembangkit listrik saat berurusan dengan forging turbine berbahan Inconel 718 atau Ti-6Al-4V. Material superalloy dan titanium ini memang unggul secara mekanik, tetapi sifat metalurginya yang kompleks kerap menyembunyikan inklusi non-logam dan retak internal yang terbentuk selama proses penempaan. Inspeksi visual dan metode konvensional sering gagal mendeteksi anomali berbahaya ini karena letaknya jauh di bawah permukaan. Di sinilah deteksi inklusi forging turbine membutuhkan pendekatan revolusioner. Teknologi Phased Array Ultrasonic Testing (PAUT) hadir sebagai jawaban, dan Alat Detektor Cacat Array Bertahap NOVOTEST UD4701PA menjadi garda terdepan dengan kemampuan analisis DAC (Distance Amplitude Correction) dan DGS (Distance Gain Size) yang presisi.

1. Tantangan Utama dalam Inspeksi Forging Turbine (Inconel 718 & Ti-6Al-4V)
2. Kebutuhan Pengujian yang Harus Dipenuhi
3. Persyaratan Kuantifikasi Cacat dengan DAC dan DGS
4. Solusi dengan Alat Detektor Cacat Array Bertahap
5. Cara Kerja dan Aplikasi NOVOTEST UD4701PA di Lapangan
6. Studi Implementasi Singkat
7. Keunggulan Dibanding Metode Konvensional
8. Tips Memilih Alat Deteksi Cacat yang Tepat
9. Kesimpulan
10. FAQ
    1. Apa itu inklusi pada forging turbine dan mengapa berbahaya?
    2. Bagaimana cara membedakan retak dan inklusi dengan alat PAUT?
    3. Apakah NOVOTEST UD4701PA cocok untuk material Inconel 718 dan Ti-6Al-4V?
    4. Berapa ukuran cacat minimum yang bisa dideteksi dengan UD4701PA pada forging turbine?
11. References

Tantangan Utama dalam Inspeksi Forging Turbine (Inconel 718 & Ti-6Al-4V)

Menginspeksi komponen turbin tempa berbahan Inconel 718 dan Ti-6Al-4V bukanlah tugas sederhana. Kedua paduan ini memiliki struktur butiran besar (coarse-grain) yang secara akustik sangat menantang. Struktur tersebut menyebabkan atenuasi tinggi dan noise struktural yang signifikan saat gelombang ultrasonik merambat, sehingga sinyal dari cacat kecil sering tenggelam dalam latar belakang. Inspektur NDT harus berjuang melawan sinyal-sinyal semu yang bisa mengaburkan atau menyamarkan indikasi inklusi non-logam.

Jenis cacat paling kritis yang harus diwaspadai adalah inklusi non-metalik (seperti oksida, sulfida, atau silikat) dan retak mikro (micro-cracks). Inklusi biasanya terperangkap selama proses peleburan dan pengecoran awal, kemudian terdeformasi menjadi bentuk pipih atau berlapis saat penempaan. Retak mikro bisa muncul akibat tegangan sisa dari proses forging atau perlakuan panas yang tidak optimal. Keduanya bersifat internal—tidak tampak pada inspeksi visual—dan dapat bertindak sebagai titik awal kegagalan lelah (fatigue failure) ketika komponen beroperasi di bawah beban dinamis tinggi. Risiko ini memaksa industri menerapkan inspeksi 100% volume pada setiap area kritis forging turbine, bukan sekadar uji permukaan.

Kebutuhan Pengujian yang Harus Dipenuhi

Untuk menjamin keandalan forging turbine, metode NDT yang dipilih harus memenuhi beberapa persyaratan teknik ketat. Pertama, kemampuan deteksi cacat internal dengan resolusi tinggi hingga ukuran beberapa milimeter sangat esensial; standar penerbangan sering mensyaratkan sensitivitas hingga 0.8 mm atau lebih kecil. Kedua, Anda memerlukan penentuan koordinat cacat secara tiga dimensi (x, y, z) untuk mengevaluasi lokasi kritis—apakah cacat berada di dekat permukaan, di tengah penampang, atau di area transisi geometris.

Ketiga, kuantifikasi ukuran cacat menjadi wajib. Di sinilah teknik DAC dan DGS memainkan peran sentral. DAC mengkompensasi pelemahan amplitudo akibat jarak tempuh gelombang, sehingga respons dari cacat yang identik akan tampil setara meskipun kedalamannya berbeda. DGS membandingkan amplitudo dari indikasi cacat dengan sinyal referensi yang dihasilkan oleh reflector buatan (misalnya Flat Bottom Hole) untuk memperkirakan ukuran cacat ekuivalen (Equivalent Defect Size/EDS). Kombinasi keduanya memungkinkan inspektor menilai apakah cacat dapat diterima atau harus menyebabkan penolakan komponen. Selain itu, cakupan inspeksi harus menyeluruh—mencakup produk jadi maupun setengah jadi—dengan kecepatan akuisisi data tinggi tanpa mengorbankan akurasi, agar proses produksi tidak terhambat.

Persyaratan Kuantifikasi Cacat dengan DAC dan DGS

DAC dan DGS bukan sekadar fitur tambahan, melainkan fondasi kritis untuk memenuhi standar internasional seperti ASTM E2491 (evaluasi performa detektor cacat phased array) dan EN 12680-2 (pengujian ultrasonik pada pengecoran baja). DAC menciptakan kurva koreksi jarak yang memungkinkan perbandingan amplitudo cacat secara konsisten di seluruh rentang kedalaman. Sementara itu, DGS menggunakan diagram berbasis perhitungan teoretis dan pengukuran pada reflector standar untuk memperkirakan ukuran cacat tanpa membutuhkan blok referensi dengan dimensi cacat yang sama. Kedua teknik ini mempercepat proses evaluasi dan meningkatkan akurasi, memastikan setiap keputusan inspeksi didasari data kuantitatif yang dapat diaudit.

Solusi dengan Alat Detektor Cacat Array Bertahap

Teknologi Phased Array Ultrasonic Testing (PAUT) hadir membawa solusi terpadu untuk tantangan di atas. Berbeda dengan UT konvensional yang menggunakan probe elemen tunggal, PAUT mengandalkan multi-elemen probe yang dapat mengontrol arah dan fokus sinar ultrasonik secara elektronis melalui beam steering. Kemampuan ini memungkinkan inspektor menyapu area luas dengan berbagai sudut sekaligus tanpa harus mengganti probe secara mekanis. Visualisasi hasil dalam bentuk S-scan (sektor scan), B-scan, dan C-scan memperlihatkan citra penampang material secara real-time, memudahkan identifikasi dan lokalisasi cacat.

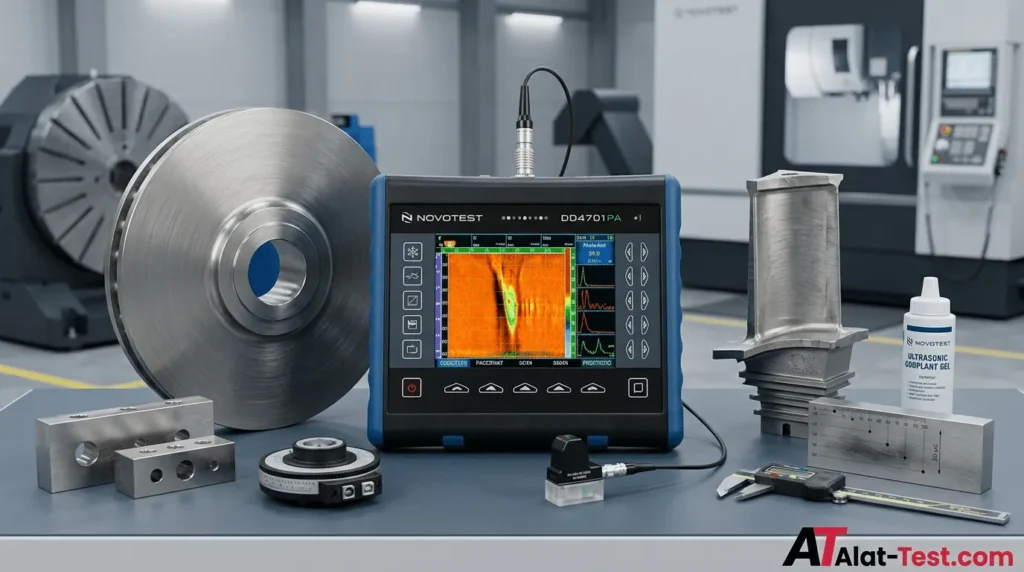

NOVOTEST UD4701PA adalah detektor cacat array bertahap yang dirancang untuk memenuhi kebutuhan tersebut. Perangkat ini tidak hanya andal dalam lingkungan laboratorium, tetapi juga tangguh di lapangan berkat penutup yang kokoh dan layar TFT kontras tinggi. Keunggulan utamanya adalah fitur built-in DAC dan DGS yang memungkinkan kuantifikasi cacat tanpa perangkat lunak eksternal yang rumit. Dukungan pemindaian sektoral, linear, dan compound scan memberikan fleksibilitas maksimal, sementara kompatibilitas dengan probe frekuensi rendah (2–5 MHz) sangat ideal untuk menembus material butiran besar seperti Inconel dan titanium. Dengan input encoder 2-sumbu, Anda dapat menghubungkan pemindai untuk membangun peta B-scan, C-scan, bahkan TOFD (Time of Flight Diffraction) untuk analisis retak planar yang sangat akurat.

Cara Kerja dan Aplikasi NOVOTEST UD4701PA di Lapangan

Mengoperasikan NOVOTEST UD4701PA untuk deteksi inklusi forging turbine dapat dilakukan dengan langkah sistematis berikut:

1. Persiapan Permukaan dan Probe: Pastikan permukaan forging bersih dari kerak atau lapisan oksida yang dapat menghambat transmisi gelombang. Pilih probe phased array 5 MHz, 64 elemen untuk penampang tebal Inconel, atau 2–3 MHz untuk komponen besar Ti-6Al-4V. Pasang wedge dengan sudut sesuai geometri area uji—blade root dan disk sering memerlukan wedge bersudut 45° atau 55°.
2. Kalibrasi Awal: Gunakan blok referensi dari material serupa (idealnya potongan forging yang sama) untuk mengkalibrasi kecepatan gelombang. Alat ini memiliki kalibrasi otomatis kecepatan ultrasonik, sehingga proses hanya memerlukan beberapa detik. Atur sensitivitas dasar dengan mengamati respons dari backwall blok referensi.
3. Pengaturan DAC: Pilih satu atau dua reflector standar (misalnya flat bottom hole berdiameter 1.5 mm) pada berbagai kedalaman di blok kalibrasi. Rekam amplitudo puncak dari masing-masing reflector; UD4701PA secara otomatis membangun kurva DAC yang akan digunakan sebagai referensi. Kini setiap sinyal dari kedalaman berbeda akan langsung memiliki kompensasi amplitudo yang valid.
4. Penyiapan Kurva DGS: Masukkan parameter probe, frekuensi, dan dimensi reflector buatan ke dalam perangkat lunak internal. UD4701PA akan menampilkan kurva DGS yang memperlihatkan hubungan antara amplitudo dan ukuran cacat. Dengan mengukur amplitudo suatu indikasi dalam dB di atas kurva, Anda langsung mendapat estimasi EDS, misalnya “indikasi setara dengan flat bottom hole 2.1 mm”.
5. Pemindaian dan Akuisisi Data: Manfaatkan pemindai 2 sumbu dengan enkoder untuk merekam posisi. Untuk blade root, buat scan linear (L-scan) sepanjang sumbu bilah; untuk disk, gunakan scan sektoral 30°–70° untuk mencakup area transisi. Layar akan menampilkan A-scan, S-scan, dan B-scan secara simultan. Aktifkan gate kontrol persegi panjang untuk memonitor zona kritis, seperti area dekat permukaan yang rentan retak mikro.
6. Interpretasi Sinyal: Inklusi non-logam sering kali menghasilkan respons rendah dengan bentuk sinyal tidak teratur karena hamburan gelombang; retak mikro menampilkan puncak tajam dengan amplitudo tinggi dan sering disertai difraksi pada ujung retak. Gunakan fungsi spidol ganda untuk mengukur dimensi linier reflektor langsung dari S-scan. Alat ini mampu menghitung koordinat reflektor dengan akurasi 0,1 mm.
7. Contoh Lapangan: Pada forging setengah jadi Ti-6Al-4V untuk turbine blade, operator menemukan indikasi pada kedalaman 12 mm. Dengan DAC dan DGS, ukuran ekuivalennya teridentifikasi sebagai inklusi 1.8 mm. Keputusan untuk melakukan grinding lokal dan inspeksi ulang dapat dilakukan tanpa membuang seluruh komponen. Dalam kasus lain, retak mikro sedalam 0.5 mm di dekat permukaan blade root terdeteksi karena pola S-scan yang tajam, langsung menginisiasi tindakan perbaikan proses heat treatment.

Studi Implementasi Singkat

Sebuah pabrik forging komponen turbin gas mengalami tingkat penolakan produk (reject rate) yang mengkhawatirkan akibat inklusi non-logam pada blade root Inconel 718 pasca rough machining. Metode awal dengan UT konvensional sering memberikan false call dan memakan waktu 25 menit per komponen. Setelah mengadopsi NOVOTEST UD4701PA dengan probe 5 MHz, 64 elemen, inspeksi difokuskan pada area blade root dengan scan compound. Dalam 15 menit pertama, alat berhasil mendeteksi inklusi 1.5 mm pada kedalaman 12.8 mm—koordinat direkam secara otomatis dan dikonfirmasi dengan X-ray computed tomography. Seluruh proses per komponen kini tuntas dalam 15 menit (pengurangan 40% waktu), tanpa satu pun false call signifikan yang mengganggu alur produksi. Reject rate turun 60% dalam tiga bulan, dan kepercayaan pelanggan terhadap integritas komponen meningkat drastis. Manajemen pabrik menghitung penghematan biaya yang signifikan karena mengurangi scrapping dan waktu inspeksi, sekaligus memenuhi persyaratan dokumen audit.

Keunggulan Dibanding Metode Konvensional

Untuk memberikan gambaran jelas, berikut perbandingan NOVOTEST UD4701PA (sebagai representasi PAUT) dengan metode NDT lainnya dalam konteks deteksi inklusi forging turbine:

Dibanding UT konvensional, UD4701PA menawarkan peningkatan dramatis dalam kecepatan scanning dan kemampuan visualisasi sehingga inspektor tidak lagi mengandalkan imajinasi bentuk cacat dari satu A-scan. Radiography, meskipun unggul dalam menampilkan inklusi, tidak dapat mengukur kedalaman atau retak planar berorientasi tidak tepat, dan biaya operasionalnya mahal. Eddy current hanya efektif hingga beberapa milimeter di bawah permukaan, tidak mampu menjangkau inklusi pada forging setebal puluhan milimeter. Dengan UD4701PA, semua kelemahan itu tertutupi: radiasi nol, penetrasi dalam, kuantifikasi presisi dengan DAC/DGS, dan rekaman digital untuk audit lengkap.

Tips Memilih Alat Deteksi Cacat yang Tepat

Berinvestasi pada alat PAUT untuk inspeksi forging turbine memerlukan pertimbangan matang. Berikut panduan untuk memilih perangkat yang tepat:

1. Pastikan fitur DAC/DGS terintegrasi. Alat seperti NOVOTEST UD4701PA yang menyematkan diagram ADD (Amplitude Distance Differential) dan kuantifikasi otomatis akan memangkas waktu evaluasi dan menghindari kesalahan interpretasi manual.
2. Pilih unit yang mendukung probe frekuensi rendah (2–5 MHz) dan wedge dengan sudut variatif. Material coarse-grain memerlukan frekuensi rendah agar penetrasi lebih dalam dan noise berkurang.
3. Pastikan dukungan scanning dengan encoder. Pemindai 2 sumbu memungkinkan Anda membangun peta C-scan dan B-scan yang akurat, terutama untuk area blade root dan shaft. NOVOTEST UD4701PA menyediakan input 2 encoder sehingga kompatibel dengan berbagai pemindai mekanis.
4. Evaluasi ketersediaan software analisis offline dan pelatihan dari pemasok. Anda memerlukan kemampuan untuk meninjau data inspeksi di komputer dan menghasilkan laporan yang memenuhi standar industri.
5. Periksa sertifikasi internasional. Pastikan alat memiliki CE, ISO 22232, atau standar relevan lainnya. UD4701PA mendukung AWS D1.1 dengan perhitungan otomatis, sehingga mempermudah penilaian lasan jika diperlukan.
6. Pertimbangkan layanan purna jual dan dukungan teknis lokal. Detektor cacat adalah investasi jangka panjang; kalibrasi berkala, ketersediaan suku cadang, dan bantuan teknis yang cepat akan menjaga kelancaran operasi Anda.

Kesimpulan

Deteksi inklusi forging turbine pada material Inconel 718 dan Ti-6Al-4V menuntut metode NDT yang mampu melihat jauh di bawah permukaan dan mengukur ukuran cacat secara kuantitatif. Keterbatasan inspeksi visual dan UT konvensional kini teratasi dengan hadirnya teknologi Phased Array Ultrasonic Testing. NOVOTEST UD4701PA muncul sebagai solusi handal berkat kemampuan DAC dan DGS terintegrasi, visualisasi multi-scan, serta dukungan pemindai enkoder 2 sumbu yang memungkinkan pemetaan cacat tiga dimensi dengan cepat. Studi kasus menunjukkan penghematan waktu hingga 40% dan penurunan signifikan tingkat penolakan produk, mempertegas bahwa investasi pada alat ini adalah langkah strategis untuk memastikan keandalan komponen dan keselamatan operasional. Dengan alat yang tepat, Anda tidak hanya menemukan cacat, tetapi juga mengukur risiko dengan presisi—sebuah keharusan di dunia turbin gas yang tak kenal kompromi.

Dalam menjalankan program pengendalian mutu, kualitas alat ukur menjadi faktor penentu. CV. Java Multi Mandiri hadir sebagai distributor resmi dan mitra pengadaan alat ukur dan alat uji terpercaya di Indonesia, menyediakan NOVOTEST UD4701PA dan berbagai solusi pengukuran lainnya untuk kebutuhan industri Anda. Kami mendukung proses pengujian dan pengukuran berbagai macam aplikasi, dari aerospace hingga pembangkit listrik. Pelajari lebih lanjut tentang aplikasi produk dan jangan ragu untuk menghubungi kami melalui layanan konsultasi gratis untuk menemukan solusi yang sesuai dengan aplikasi Anda.

FAQ

Apa itu inklusi pada forging turbine dan mengapa berbahaya?

Inklusi pada forging turbine adalah partikel non-logam yang terperangkap di dalam material logam saat proses peleburan dan pemadatan, seperti oksida, sulfida, atau silikat. Inklusi ini melemahkan struktur mikro, memicu konsentrasi tegangan, dan dapat bertindak sebagai titik awal retak fatigue ketika komponen mengalami beban siklik. Pada turbin gas yang berputar dengan kecepatan tinggi, kegagalan akibat inklusi bisa menyebabkan kerusakan katastropik.

Bagaimana cara membedakan retak dan inklusi dengan alat PAUT?

Dengan NOVOTEST UD4701PA, Anda dapat membedakan keduanya melalui karakteristik sinyal. Retak umumnya menghasilkan puncak amplitudo tajam dan tinggi, sering disertai sinyal difraksi di ujung retak. Inklusi cenderung memberikan respons lebih rendah dengan bentuk sinyal yang tidak teratur karena pantulan yang menyebar. Visualisasi S-scan dan B-scan membantu melihat geometri reflektor: retak tampak planar, sedangkan inklusi tampak sebagai titik atau area tidak beraturan.

Apakah NOVOTEST UD4701PA cocok untuk material Inconel 718 dan Ti-6Al-4V?

Sangat cocok. Alat ini mendukung penggunaan probe frekuensi rendah 2–5 MHz yang optimal untuk menembus struktur butiran besar pada Inconel dan titanium. Fitur penyaringan sinyal digital dan analog, serta kemampuan koreksi sudut 2D, memungkinkan pengurangan noise struktural dan peningkatan rasio sinyal-ke-noise untuk mendeteksi cacat kecil di material superalloy.

Berapa ukuran cacat minimum yang bisa dideteksi dengan UD4701PA pada forging turbine?

Tergantung pada konfigurasi probe dan kondisi material, NOVOTEST UD4701PA dapat mendeteksi inklusi dan retak dengan ukuran ekuivalen (equivalent defect size) sekitar 0,8–1,5 mm pada kedalaman hingga puluhan milimeter. Dalam banyak kasus, alat ini mampu mendeteksi flat bottom hole 1 mm pada blok referensi Inconel 718 dengan setup yang tepat. Pengaturan DAC dan DGS meningkatkan keandalan kuantifikasi sehingga Anda dapat menilai apakah cacat masih dalam batas toleransi engineering.
