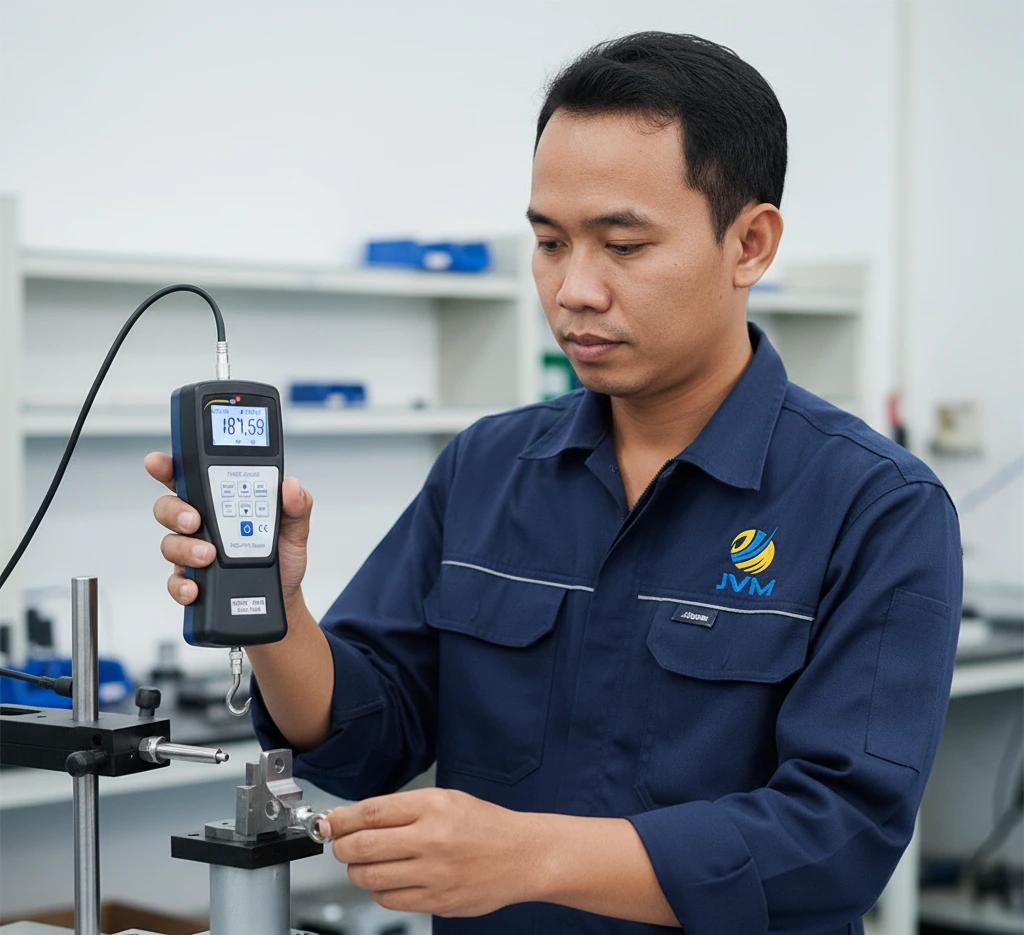

Cara Mengukur Gaya Tarik Material Menggunakan Durometer PCE-PFG 500

Mengukur gaya tarik material merupakan langkah penting dalam proses quality control, pengujian material, riset produk, dan pemeriksaan komponen di berbagai industri. Pengujian ini dilakukan untuk mengetahui seberapa besar gaya yang dibutuhkan untuk menarik, menahan, atau memutus suatu material maupun sambungan.

Salah satu alat yang dapat digunakan untuk kebutuhan tersebut adalah Durometer PCE-PFG 500. Meskipun sering disebut sebagai durometer dalam kategori produk tertentu, secara teknis PCE-PFG 500 merupakan force gauge digital atau dynamometer yang digunakan untuk mengukur gaya tarik dan gaya tekan secara presisi.

Dengan rentang ukur hingga 500 N, resolusi 0,1 N, sampling rate 500 Hz, serta fitur penyimpanan data, PCE-PFG 500 cocok digunakan untuk pengujian gaya pada material, komponen produksi, maupun aplikasi laboratorium.

Apa Itu PCE-PFG 500?

PCE-PFG 500 adalah alat ukur gaya digital portabel yang dirancang untuk mengukur gaya tarik (tensile force) dan gaya tekan (compressive force). Alat ini menggunakan load cell internal dan memiliki ulir M6 sebagai titik pemasangan adaptor pengujian.

Force gauge ini dilengkapi layar grafis 1,8 inci, memori internal, fungsi statistik, alarm batas, serta antarmuka USB-B untuk transfer data ke komputer. Dengan desain genggam dan bobot sekitar 450 g, alat ini mudah digunakan baik di meja kerja, area produksi, maupun laboratorium.

Spesifikasi Utama PCE-PFG 500

Sebelum melakukan pengukuran, penting untuk memahami spesifikasi dasar alat agar pengujian dilakukan sesuai batas kemampuan alat.

• Rentang ukur: 0 … 500 N
• Resolusi: 0,1 N
• Akurasi: ±0,3% dari rentang ukur
• Satuan pengukuran: N, kgF, lbF
• Sampling rate: 500 Hz
• Layar: 1,8″ graphic display
• Mode pengukuran: Real Time, Peak, Average, dan Save Mode
• Memori internal: hingga 100 pengukuran
• Fungsi statistik: MIN, MAX, dan rata-rata
• Alarm mode: Below, Inside, Outside
• Output alarm: LED multi-warna dan switching output 2,85 V
• Interface: USB-B
• Power supply: baterai lithium 3,7 V / 1500 mAh
• Daya tahan baterai: hingga 36 jam tanpa lampu latar
• Charger: USB charging adaptor 5 V / 1 A
• Protection class: IP54
• Kondisi operasi dan penyimpanan: 5 … 45 °C, 35 … 65% RH, tanpa kondensasi
• Force application: ulir M6 x 10 mm
• Berat alat: sekitar 450 g

Dengan spesifikasi tersebut, PCE-PFG 500 dapat digunakan untuk pengujian gaya tarik maupun tekan pada berbagai aplikasi industri dengan kebutuhan pengukuran hingga 500 N.

Kapan Pengukuran Gaya Tarik Dibutuhkan?

Pengukuran gaya tarik dilakukan ketika pengguna perlu mengetahui kekuatan suatu material, sambungan, atau komponen saat diberi gaya tarik. Metode ini banyak digunakan untuk memastikan bahwa produk memenuhi standar kualitas yang telah ditentukan.

Beberapa contoh aplikasinya antara lain:

• Uji tarik pada kabel, tali, benang, kain, atau tekstil.
• Pengujian kekuatan sambungan lem, las, baut, atau kait.
• Kontrol kualitas produk plastik, karet, logam tipis, atau komponen rakitan.
• Pengujian gaya tarik pada pegas, aktuator, sakelar, atau mekanisme kecil.
• Riset dan pengembangan material di laboratorium.

Untuk pengujian yang membutuhkan hasil lebih konsisten, PCE-PFG 500 dapat digunakan bersama test stand atau fixture agar arah tarikan lebih stabil dan kecepatan pengujian lebih terkontrol.

Peralatan yang Perlu Disiapkan

Sebelum memulai pengukuran gaya tarik, siapkan alat dan perlengkapan berikut:

1. PCE-PFG 500 sebagai force gauge digital utama.
2. Adaptor pengujian yang sesuai dengan material uji.
3. Hook adaptor untuk aplikasi tarik sederhana.
4. Extension rod 75 mm jika diperlukan untuk menyesuaikan posisi pengujian.
5. Fixture, klem, atau test stand untuk menahan material agar tetap sejajar.
6. Kabel USB untuk transfer data ke PC.
7. USB charger untuk mengisi daya baterai alat.
8. Material uji yang akan diukur gaya tariknya.
9. Alat pelindung diri seperti sarung tangan atau kacamata pelindung jika material berisiko putus secara tiba-tiba.

Dalam paket PCE-PFG 500 umumnya tersedia beberapa aksesori seperti adaptor kepala datar Ø13 mm, adaptor kepala runcing, hook adaptor, extension rod 75 mm, kabel USB, charger USB, buku manual, dan carrying case.

Persiapan Sebelum Mengukur Gaya Tarik

Agar hasil pengukuran lebih akurat dan aman, lakukan beberapa persiapan berikut sebelum pengujian.

1. Periksa Kondisi Alat

Pastikan housing alat, layar, tombol, dan adaptor tidak mengalami kerusakan. Jangan gunakan alat jika terdapat kerusakan fisik yang dapat memengaruhi keselamatan atau hasil pengukuran.

2. Pastikan Baterai Terisi

PCE-PFG 500 menggunakan baterai lithium internal yang dapat diisi ulang. Jika baterai lemah, isi daya menggunakan charger USB yang tersedia. Pengisian penuh membutuhkan beberapa jam, dan alat dapat digunakan hingga 36 jam tanpa lampu latar.

3. Pasang Adaptor yang Sesuai

Untuk pengukuran gaya tarik, gunakan hook adaptor atau adaptor lain yang sesuai dengan bentuk material uji. Pasang adaptor pada ulir M6 dengan benar dan pastikan terpasang kuat sebelum pengujian dimulai.

4. Atur Satuan Pengukuran

Pilih satuan pengukuran yang dibutuhkan, seperti Newton (N), kilogram-force (kgF), atau pound-force (lbF). Untuk pengujian teknis dan dokumentasi QC, satuan Newton biasanya lebih umum digunakan.

5. Lakukan Zero/Tare

Sebelum material dipasang, pastikan tidak ada gaya yang bekerja pada sensor. Tekan tombol zero untuk mengatur titik nol. Langkah ini penting untuk menghilangkan offset akibat adaptor atau beban awal yang tidak diinginkan.

Langkah-Langkah Mengukur Gaya Tarik Material dengan PCE-PFG 500

Berikut langkah-langkah dasar dalam melakukan pengukuran gaya tarik menggunakan PCE-PFG 500.

Langkah 1: Pasang Material Uji

Pasang material uji pada hook adaptor, klem, atau fixture yang sesuai. Jika menggunakan test stand, posisikan material agar berada satu garis dengan arah tarikan. Pastikan material tidak miring, terpuntir, atau longgar karena kondisi tersebut dapat memengaruhi hasil pengukuran.

Kesejajaran antara force gauge, adaptor, dan material sangat penting. Gaya tarik yang tidak sejajar dapat menghasilkan gaya samping yang membuat hasil pengukuran kurang akurat.

Langkah 2: Pilih Mode Pengukuran

PCE-PFG 500 memiliki empat mode pengukuran yang dapat dipilih sesuai kebutuhan:

• Real Time (RT): menampilkan nilai gaya aktual secara langsung.
• Peak (PK): menampilkan dan menahan nilai gaya tertinggi selama pengujian.
• Average (AVG): menghitung nilai rata-rata gaya dalam periode tertentu.
• Save Mode: menyimpan nilai pengukuran secara otomatis ke memori internal.

Untuk mengetahui gaya tarik maksimum atau gaya putus suatu material, gunakan mode Peak. Mode ini akan membantu menangkap nilai gaya tertinggi sebelum material terlepas, berubah bentuk, atau putus.

Langkah 3: Mulai Proses Penarikan

Tarik material secara perlahan dan stabil. Jika menggunakan test stand, atur gerakan penarikan sesuai SOP internal atau metode uji yang digunakan. Hindari menarik secara mendadak karena dapat menimbulkan lonjakan gaya yang tidak mewakili kondisi sebenarnya.

Selama proses penarikan, perhatikan nilai gaya yang muncul pada layar. Jika menggunakan mode Real Time, nilai gaya akan berubah mengikuti gaya yang diberikan. Jika menggunakan mode Peak, alat akan menahan nilai gaya tertinggi yang tercapai.

Langkah 4: Catat atau Simpan Hasil Pengukuran

Setelah pengujian selesai, catat nilai gaya yang ditampilkan. Jika menggunakan Save Mode, alat dapat menyimpan hasil pengukuran ke memori internal. PCE-PFG 500 memiliki memori hingga 100 pengukuran, sehingga pengguna dapat melakukan beberapa kali pengujian dan mengevaluasi hasilnya.

Untuk pengujian QC, sebaiknya lakukan pengukuran pada beberapa sampel agar hasil lebih representatif. Data yang terkumpul dapat digunakan untuk melihat variasi, nilai maksimum, nilai minimum, dan rata-rata hasil pengujian.

Langkah 5: Transfer Data ke Komputer

Jika diperlukan, data pengukuran dapat ditransfer ke komputer melalui interface USB-B. Hubungkan PCE-PFG 500 ke PC menggunakan kabel USB, aktifkan fungsi komunikasi data, lalu gunakan software yang sesuai untuk membaca dan menyimpan hasil pengukuran.

Data dapat digunakan untuk dokumentasi, laporan quality control, analisis tren, atau arsip pengujian laboratorium.

Cara Membaca Hasil Pengukuran

Hasil pengukuran ditampilkan pada layar grafis PCE-PFG 500. Pada mode Real Time, angka yang muncul menunjukkan gaya aktual yang sedang bekerja. Pada mode Peak, angka yang ditampilkan menunjukkan nilai gaya maksimum yang tercatat selama proses pengujian.

Jika data sudah tersimpan, pengguna dapat melihat evaluasi statistik seperti:

• MAX: nilai gaya tertinggi dari data pengukuran.
• MIN: nilai gaya terendah dari data pengukuran.
• Average: nilai rata-rata dari hasil pengukuran.

Fitur ini membantu pengguna membandingkan hasil antar sampel dan memastikan apakah material atau komponen masih berada dalam batas toleransi yang ditentukan.

Kesalahan yang Perlu Dihindari

Agar hasil pengukuran gaya tarik lebih akurat, hindari beberapa kesalahan berikut:

1. Tidak melakukan zero sebelum pengujian, karena dapat menyebabkan hasil terbaca lebih tinggi atau lebih rendah dari nilai sebenarnya.
2. Material tidak sejajar dengan arah tarikan, sehingga muncul gaya samping yang memengaruhi akurasi.
3. Menggunakan adaptor yang tidak sesuai, karena dapat menyebabkan material selip atau rusak sebelum pengujian selesai.
4. Menarik material terlalu cepat atau tidak konsisten, sehingga hasil antar sampel sulit dibandingkan.
5. Melebihi kapasitas 500 N, karena dapat merusak load cell dan menurunkan akurasi alat.
6. Mengabaikan kondisi lingkungan, seperti suhu atau kelembapan di luar spesifikasi alat.
7. Tidak mendokumentasikan metode pengujian, sehingga hasil sulit ditelusuri atau diulang kembali.

Jika gaya yang diberikan melebihi rentang pengukuran, alat dapat menampilkan indikasi OVER. Jika hal ini terjadi, segera hentikan pengujian dan gunakan alat dengan kapasitas yang lebih besar.

Tips agar Hasil Pengukuran Lebih Akurat

Untuk mendapatkan hasil yang lebih konsisten, lakukan beberapa tips berikut:

• Gunakan test stand agar arah tarikan lebih stabil dan kecepatan pengujian lebih konsisten.
• Pastikan adaptor dan fixture terpasang kuat sebelum pengujian dimulai.
• Lakukan zero sebelum setiap pengujian atau saat mengganti adaptor.
• Gunakan mode Peak untuk mencari gaya tarik maksimum atau gaya putus.
• Lakukan pengujian pada beberapa sampel, lalu bandingkan nilai rata-ratanya.
• Gunakan fungsi alarm batas untuk membantu operator mengetahui apakah gaya masih berada dalam toleransi.
• Lakukan kalibrasi alat secara berkala sesuai kebutuhan quality control atau standar internal perusahaan.

Keunggulan PCE-PFG 500 untuk Pengukuran Gaya Tarik

PCE-PFG 500 memiliki beberapa keunggulan yang membuatnya cocok digunakan untuk pengukuran gaya tarik material, antara lain:

• Rentang ukur hingga 500 N, sesuai untuk banyak aplikasi pengujian ringan hingga menengah.
• Resolusi 0,1 N, membantu membaca perubahan gaya dengan lebih detail.
• Sampling rate 500 Hz, mampu menangkap perubahan gaya secara cepat.
• Empat mode pengukuran, sehingga fleksibel untuk berbagai metode uji.
• Memori 100 pengukuran, memudahkan pencatatan data berulang.
• Evaluasi statistik, membantu analisis nilai minimum, maksimum, dan rata-rata.
• Layar dapat diputar, memudahkan pembacaan dari berbagai posisi.
• USB-B interface, memudahkan transfer data ke PC.
• IP54, memberikan perlindungan terhadap debu dan percikan air.
• Baterai hingga 36 jam, mendukung penggunaan portabel dalam waktu lama.

Kesimpulan

Mengukur gaya tarik material menggunakan Durometer PCE-PFG 500 dapat dilakukan dengan mudah selama alat dipersiapkan dengan benar dan prosedur pengujian dilakukan secara konsisten. Meskipun sering disebut sebagai durometer, PCE-PFG 500 secara teknis merupakan force gauge digital atau dynamometer yang digunakan untuk mengukur gaya tarik dan gaya tekan.

Dengan rentang ukur 0 … 500 N, resolusi 0,1 N, akurasi ±0,3% dari rentang ukur, sampling rate 500 Hz, memori internal hingga 100 pengukuran, serta dukungan transfer data melalui USB-B, PCE-PFG 500 menjadi pilihan praktis untuk kebutuhan quality control, pengujian material, riset, dan aplikasi produksi. Agar hasil lebih akurat, pastikan material terpasang sejajar, gunakan adaptor yang sesuai, lakukan zero sebelum pengujian, dan ikuti SOP internal yang berlaku.

Butuh Rekomendasi Alat Uji yang Tepat?

Setiap aplikasi pengukuran gaya memiliki kebutuhan yang berbeda. Jika Anda masih ragu apakah PCE-PFG 500 sesuai untuk pengujian gaya tarik material Anda, tim kami siap membantu memberikan rekomendasi alat, aksesori, dan metode pengujian yang paling tepat. Hubungi kami untuk konsultasi gratis dan dapatkan solusi alat ukur gaya digital yang sesuai dengan kebutuhan industri maupun laboratorium Anda.

Rekomendasi Durometer Unggulan untuk Kebutuhan Anda

Referensi

• Budiman, H. (2016). Analisis Pengujian Tarik (Tensile Test) pada Baja ST37 dengan Alat Bantu Ukur Load Cell. J-ENSITEC, 3(1), 9–13. Retrieved from https://jurnal.unma.ac.id/index.php/JE/article/view/309
• Muslimin, M., Seng, A., Aditiya, R., & Hartono, R. (2022). Uji kinerja Alat Uji Tarik Berbasis Digital Kapasitas 500 N. LONTAR Jurnal Teknik Mesin Undana, 9(02), 15–19. Retrieved from https://ejurnal.undana.ac.id/index.php/LJTMU/article/view/8395
• Mukhlis, M., Latif, L. A., & Suyuti, M. A. (2022). Rancang Bangun Alat Uji Tarik Serat Berbasis Digital. Machine: Jurnal Teknik Mesin, 8(1), 39–44. Retrieved from https://journal.ubb.ac.id/machine/article/download/2807/1708/
