Cara Mengukur Gaya Tekan di Area Sulit Dijangkau dengan PCE-DFG 0K5 XF

Mengapa Gaya Tekan di Area Sulit Dijangkau Lebih Sulit Diukur?

Pengukuran gaya tekan tidak hanya bergantung pada kapasitas alat. Posisi sensor, arah gaya, kestabilan dudukan, dan ruang kerja juga menentukan kualitas hasil. Pada area sempit, teknisi sering menghadapi kondisi seperti badan force gauge tidak dapat masuk, layar tidak terlihat, tangan operator terlalu dekat dengan bagian bergerak, atau sensor sulit disejajarkan dengan arah gaya.

Penggunaan sensor eksternal memisahkan titik pengukuran dari unit display. Sensor dapat ditempatkan atau dipasang di lokasi pengujian, sedangkan unit utama tetap berada di luar area sempit. Pendekatan ini memberi fleksibilitas pemasangan dan memudahkan pengguna memantau pembacaan tanpa memegang seluruh alat di dekat benda uji.

Meskipun lebih fleksibel, sensor eksternal tetap membutuhkan fixture atau dudukan yang kaku. Gaya harus diterapkan sedekat mungkin dengan sumbu sensor. Beban miring, benturan, getaran, atau permukaan tekan yang tidak rata dapat memengaruhi hasil dan meningkatkan risiko kerusakan load cell.

Apa Itu Digital Force Gauge PCE-DFG 0K5 XF?

PCE-DFG 0K5 XF adalah alat ukur gaya digital untuk pengukuran gaya tekan hingga 500 N. Produk ini menggunakan load cell tekan eksternal yang tersambung ke unit display melalui kabel sensor sekitar 3 meter. Pada bagian bawah sensor tersedia lubang berulir yang dapat digunakan untuk membantu pemasangan pada fixture atau konstruksi pengujian.

Load cell memiliki bentuk ringkas dengan diameter sekitar 20 mm dan tinggi] 12 mm. Ukuran tersebut menjadi pembeda utama ketika titik pengujian berada di lokasi yang sulit dijangkau oleh force gauge dengan sensor internal.

Unit display dilengkapi layar LCD 2,8 inci dengan lampu latar. Hasil dapat ditampilkan secara numerik, statistik, dan grafik. Indikator batang juga menunjukkan posisi nilai pengukuran terhadap rentang ukur yang digunakan.

Bagaimana Load Cell Eksternal Membantu Proses Pengukuran?

Load cell mengubah gaya mekanis yang diterimanya menjadi sinyal listrik. Sinyal tersebut dikirim melalui kabel ke unit display, kemudian diolah menjadi nilai gaya. Pada PCE-DFG 0K5 XF, sensor dirancang untuk pengukuran gaya tekan. Karena sensor dan display terpisah, hanya load cell yang perlu ditempatkan di titik pengujian.

Konfigurasi ini berguna ketika pengguna perlu mengukur gaya pada bagian dalam mesin, di bawah komponen, di dalam housing, atau pada fixture dengan ruang gerak terbatas. Kabel sekitar 3 meter memberikan jarak antara titik pengujian dan posisi operator.

Sensor eksternal tidak otomatis menjamin hasil yang akurat. Sensor harus dipasang kuat, permukaan pembebanan harus sesuai, dan gaya harus diberikan secara aksial. Fixture yang melentur dapat mengubah distribusi gaya, sedangkan pembebanan dari samping dapat menghasilkan kesalahan pengukuran.

Contoh Aplikasi PCE-DFG 0K5 XF

PCE-DFG 0K5 XF dapat dipertimbangkan untuk pengujian gaya tekan dalam rentang 0–500 N, terutama ketika sensor harus dipasang terpisah dari unit display. Contoh penerapan yang memungkinkan meliputi:

• Pengukuran gaya aktuasi tombol, sakelar, dan mekanisme tekan.
• Pemeriksaan gaya tekan pegas atau komponen elastis.
• Pengujian gaya pada stopper, penjepit, atau mekanisme pengunci.
• Pengukuran gaya tekan komponen yang berada di dalam housing.
• Pemeriksaan gaya kontak pada fixture produksi.
• Pengukuran gaya maksimum sebelum komponen berubah bentuk atau patah.
• Quality control komponen mekanis dengan batas gaya tertentu.
• Pengujian pada mesin atau instalasi dengan ruang akses terbatas.

Persiapan Sebelum Mengukur Gaya Tekan

Persiapan yang benar membantu mengurangi kesalahan dan melindungi sensor dari pembebanan yang tidak sesuai. Sebelum memulai, lakukan pemeriksaan berikut.

1. Pastikan kapasitas alat mencukupi.
   Perkirakan gaya maksimum yang mungkin terjadi. Jangan menggunakan alat apabila gaya berpotensi melebihi rentang 500 N.
2. Periksa kondisi alat.
   Pastikan unit display, konektor, kabel sensor, load cell, dan fixture tidak menunjukkan kerusakan.
3. Siapkan dudukan yang kaku.
   Gunakan lubang ulir pada bagian bawah load cell sesuai kebutuhan konstruksi. Pastikan dudukan tidak bergerak atau melentur selama pembebanan.
4. Sejajarkan arah gaya.
   Posisikan benda uji agar gaya diberikan tegak lurus terhadap permukaan sensor dan sedekat mungkin dengan sumbu load cell.
5. Pilih permukaan kontak yang sesuai.
   Hindari pembebanan tajam atau tidak merata kecuali fixture memang dirancang untuk kondisi tersebut.
6. Hubungkan sensor dengan benar.
   Sambungkan kabel ke unit display dan kunci konektor sesuai petunjuk manual.

Cara Mengukur Gaya Tekan dengan PCE-DFG 0K5 XF

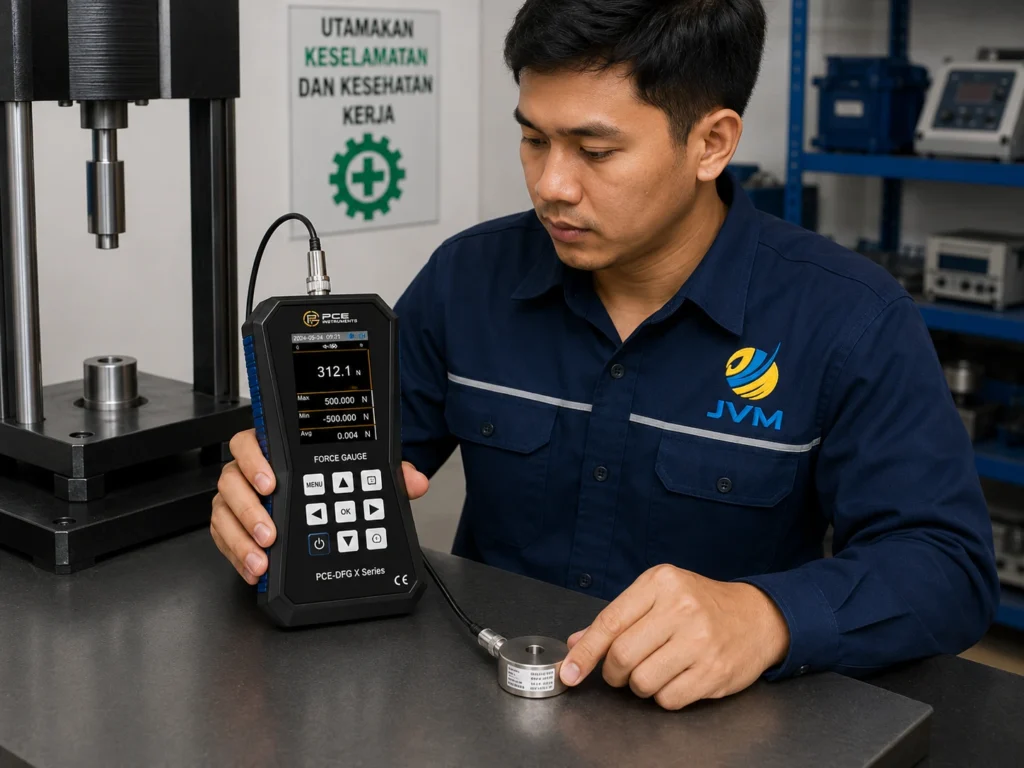

1. Pasang Load Cell pada Titik Pengujian

   Tempatkan sensor pada fixture yang stabil. Pastikan permukaan pembebanan tidak miring dan tidak terdapat gaya samping yang dominan.

2. Hubungkan Load Cell ke Unit Display

   Sambungkan kabel sensor ke alat, kemudian amankan konektor menggunakan pengunci yang tersedia. Hindari menarik atau menjepit kabel selama pengujian.

3. Nyalakan Alat dan Periksa Satuan

   Pilih satuan gaya yang sesuai, misalnya newton. Penggunaan satuan yang sama dengan prosedur kerja memudahkan pencatatan dan evaluasi hasil.

4. Lakukan Zeroing Tanpa Beban

   Pastikan sensor tidak menerima gaya, kemudian gunakan fungsi zero untuk menetapkan titik awal pembacaan.

5. Tentukan Sampling Rate

   Pilih laju pengukuran sesuai karakter pengujian. Perubahan lambat tidak selalu membutuhkan sampling rate tinggi. Pengujian cepat atau gaya puncak berdurasi singkat membutuhkan laju sampling yang lebih tinggi.

6. Atur Alarm Bila Diperlukan

   PCE-DFG 0K5 XF menyediakan alarm optik dan akustik dengan mode within, beyond, fracture, dan off. Atur batas berdasarkan kriteria lulus atau gagal yang telah ditetapkan dalam prosedur pengujian.

7. Berikan Gaya Secara Bertahap

   Terapkan gaya tekan dengan gerakan terkendali. Hindari benturan mendadak karena dapat menghasilkan lonjakan dan meningkatkan risiko overload.

8. Amati Nilai dan Grafik

   Pantau nilai aktual, indikator batang, atau tampilan grafik. Untuk pengujian yang berubah terhadap waktu, gunakan perekaman data agar proses dapat dianalisis.

9. Lepaskan Beban dan Periksa Titik Nol

   Setelah pengujian selesai, lepaskan gaya secara perlahan. Periksa apakah pembacaan kembali mendekati nol. Pergeseran yang tidak normal perlu diperiksa sebelum pengujian berikutnya.

Bagaimana Cara Membaca Hasil Pengukuran?

Nilai utama menunjukkan gaya yang diterima sensor dalam satuan yang dipilih. Pada pengujian komponen, pengguna biasanya perlu membedakan nilai aktual, nilai puncak, kecenderungan perubahan, dan kondisi ketika komponen mengalami fracture atau perubahan bentuk.

Nilai Puncak

Nilai puncak adalah gaya tertinggi yang tercatat selama satu siklus. Informasi ini dapat digunakan untuk mengukur gaya aktuasi maksimum, gaya pelepasan, atau gaya tertinggi sebelum komponen gagal.

Grafik terhadap Waktu

Bentuk grafik membantu menunjukkan apakah gaya meningkat secara stabil, berfluktuasi, turun mendadak, atau menghasilkan lonjakan. Penurunan mendadak setelah nilai maksimum dapat berkaitan dengan pelepasan mekanisme atau kerusakan benda uji, tetapi interpretasinya harus disesuaikan dengan proses pengujian.

Sampling Rate

PCE-DFG 0K5 XF mendukung laju pengukuran 1–7.200 Hz. Sampling rate tinggi menangkap perubahan dengan data yang lebih rapat, tetapi juga menghasilkan jumlah data yang lebih besar. Pilih laju berdasarkan durasi kejadian dan detail yang diperlukan, bukan selalu menggunakan nilai tertinggi.

Akurasi

Akurasi yang dicantumkan adalah ±0,05% FS. FS berarti full scale atau skala penuh. Evaluasi hasil juga perlu mempertimbangkan resolusi 0,5 N, kondisi fixture, keselarasan gaya, dan status kalibrasi alat.

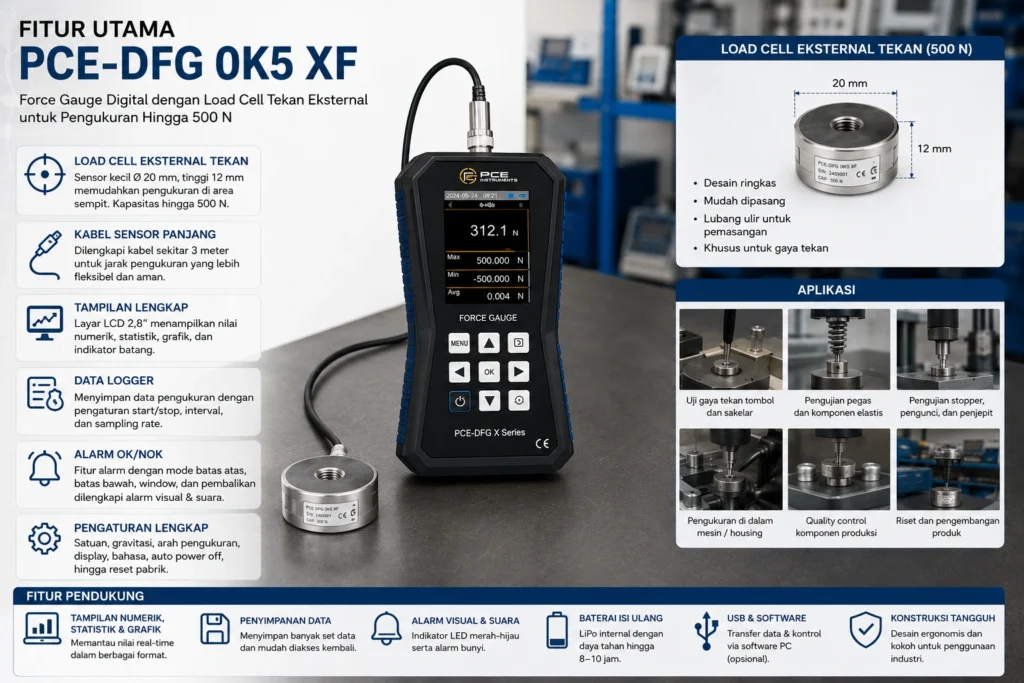

Fitur Utama PCE-DFG 0K5 XF

• Load cell tekan eksternal:
  memudahkan pengukuran pada area dengan akses terbatas.
• Rentang 0–500 N:
  sesuai untuk berbagai pengujian gaya tekan ringan hingga menengah.
• Sampling rate 1–7.200 Hz:
  dapat disesuaikan dengan kecepatan perubahan gaya.
• Memori internal 32 GB:
  kapasitas yang dicantumkan mencapai sekitar 30 juta titik pengukuran.
• Layar grafis 2,8 inci:
  menampilkan nilai numerik, statistik, grafik, dan indikator batang.
• Alarm optik dan akustik:
  membantu pemantauan batas serta pengujian lulus atau gagal.
• USB-C:
  digunakan untuk komunikasi dan pembacaan memori internal.
• Calibration reminder:
  membantu mengingat jadwal pemeriksaan kalibrasi.
• Perlindungan sensor IP67:
  load cell mempunyai perlindungan lebih tinggi untuk lingkungan industri.
• Perlindungan unit IP52:
  unit display tetap harus dijaga dari kondisi yang melampaui kelas perlindungannya.

Spesifikasi Teknis PCE-DFG 0K5 XF

Kesalahan yang Perlu Dihindari Saat Mengukur Gaya Tekan

1. Melebihi kapasitas alat.
   Beban di atas rentang dapat merusak load cell dan membuat hasil tidak dapat dipercaya.
2. Memberikan beban miring.
   Side load menghasilkan tegangan yang tidak sesuai dengan arah kerja sensor.
3. Menggunakan fixture yang lentur.
   Defleksi fixture dapat mengubah distribusi gaya dan mengganggu pengulangan hasil.
4. Tidak melakukan zeroing.
   Beban awal, posisi pemasangan, atau perubahan kondisi dapat menyebabkan offset.
5. Memilih sampling rate terlalu rendah.
   Peristiwa cepat dapat terlewat apabila data direkam terlalu jarang.
6. Menganggap nilai puncak selalu sebagai nilai kerja normal.
   Lonjakan akibat benturan atau getaran harus dibedakan dari gaya proses yang sebenarnya.
7. Menarik kabel sensor.
   Kabel harus ditata agar tidak menerima tarikan atau terjepit ketika mesin bergerak.
8. Mengabaikan kalibrasi.
   Jadwal kalibrasi harus disesuaikan dengan frekuensi penggunaan, risiko proses, dan sistem mutu perusahaan.

Kelebihan dan Keterbatasan PCE-DFG 0K5 XF

Kelebihan

• Load cell ringkas dapat ditempatkan di area yang sulit dijangkau.
• Kabel sensor sekitar 3 meter memisahkan operator dari titik pengujian.
• Rentang hingga 500 N dengan akurasi tercantum ±0,05% FS.
• Sampling rate dapat diatur hingga 7.200 Hz.
• Memori 32 GB mendukung pencatatan data dalam jumlah besar.
• Tampilan numerik, statistik, grafik, dan indikator batang.
• Alarm optik serta akustik untuk membantu evaluasi batas.
• Load cell memiliki kelas perlindungan IP67.

Keterbatasan

• Model ini difokuskan pada gaya tekan hingga 500 N.
• Pengukuran tetap membutuhkan fixture dan keselarasan gaya yang baik.
• Unit display memiliki perlindungan IP52, lebih rendah daripada load cell.
• Software PC pada halaman resmi masih diberi keterangan “available soon”.
• Kapasitas 500 N tidak sesuai untuk proses yang menghasilkan gaya lebih besar.

Pertanyaan yang Sering Diajukan

Butuh Force Gauge untuk Area Pengukuran yang Sulit Dijangkau?

Sebelum memilih alat, siapkan informasi tentang gaya maksimum, bentuk benda
uji, ruang pemasangan, kecepatan proses, kebutuhan data logger, fixture, dan
sertifikat kalibrasi. Informasi tersebut membantu menentukan apakah
PCE-DFG 0K5 XF sesuai dengan aplikasi Anda.

Konsultasikan PCE-DFG 0K5 XF

Kesimpulan

PCE-DFG 0K5 XF menawarkan solusi pengukuran gaya tekan hingga 500 N untuk lokasi yang sulit dijangkau. Load cell eksternal yang ringkas, kabel sekitar 3 meter, sampling rate hingga 7.200 Hz, memori 32 GB, alarm, dan tampilan grafik mendukung pengujian di lapangan maupun quality control.

Kualitas hasil tetap bergantung pada pemasangan sensor, kekakuan fixture, keselarasan gaya, pemilihan sampling rate, dan kondisi kalibrasi. Karena itu, perangkat harus digunakan oleh personel yang memahami metode pengujian dan tidak boleh dibebani melebihi rentang yang ditentukan.
