PCE-CT 80HP-FN2 – Coating Thickness Gauge 0–2000 µm | Kontrol Ketebalan Presisi Baja

Dalam industri manufaktur baja, kualitas lapisan pelindung bukan sekadar aspek estetika. Ketebalan coating yang tidak sesuai spesifikasi dapat memicu korosi dini, kegagalan proteksi, hingga penolakan produk oleh klien. Di sisi lain, lapisan yang terlalu tebal juga berdampak pada pemborosan material, biaya produksi meningkat, dan potensi masalah adhesi.

Risiko tersebut sering muncul ketika proses inspeksi masih mengandalkan metode visual atau pengujian destruktif secara sampling terbatas. Tanpa alat ukur yang akurat dan konsisten, kontrol kualitas menjadi spekulatif. Di sinilah peran coating thickness gauge seperti PCE-CT 80HP-FN2 menjadi krusial: memastikan setiap lapisan pada baja ferrous maupun non-ferrous terukur secara presisi, cepat, dan terdokumentasi.

Deskripsi Singkat PCE-CT 80HP-FN2

PCE-CT 80HP-FN2 adalah alat ukur ketebalan lapisan (coating thickness gauge) portabel yang dirancang untuk mengukur ketebalan coating pada substrat logam ferrous (Fe) dan non-ferrous (NFe). Rentang pengukuran hingga 0–2000 µm menjadikannya relevan untuk berbagai aplikasi pelapisan industri, termasuk cat pelindung, galvanisasi, dan pelapisan anti-korosi.

Alat ini bekerja dengan mode deteksi material otomatis (Fe + NFe), sehingga teknisi tidak perlu melakukan pengaturan manual setiap kali berpindah jenis substrat. Dengan resolusi hingga 0,1 µm pada rentang tertentu dan fitur statistik terintegrasi, PCE-CT 80HP-FN2 mendukung inspeksi kualitas yang terstruktur dan terdokumentasi.

Keunggulan lainnya terletak pada memori internal hingga 2000 data, kalibrasi multi-titik, serta fungsi alarm batas atas dan bawah. Kombinasi ini membantu tim QC menjaga konsistensi standar produksi sekaligus mempercepat proses audit internal maupun eksternal.

Fungsi & Kegunaan Produk

Fungsi Utama

Fungsi utama PCE-CT 80HP-FN2 adalah mengukur ketebalan lapisan non-magnetik pada substrat magnetik (Fe) dan lapisan non-konduktif pada substrat non-ferrous (NFe). Pengukuran dilakukan secara non-destruktif, sehingga material tidak rusak selama inspeksi.

Kegunaan Spesifik di Lapangan

Beberapa aplikasi umum di industri baja meliputi:

• Pemeriksaan ketebalan cat pada struktur baja konstruksi

• Inspeksi lapisan galvanis pada komponen fabrikasi

• Verifikasi coating pipa baja sebelum pengiriman

• Audit ketebalan lapisan pada tangki penyimpanan

• Kontrol kualitas hasil powder coating

Skenario Penggunaan

Sebelum Pekerjaan:

• Melakukan kalibrasi nol atau multi-titik menggunakan pelat kalibrasi.

• Menentukan batas toleransi dan mengatur alarm atas/bawah.

Saat Pekerjaan:

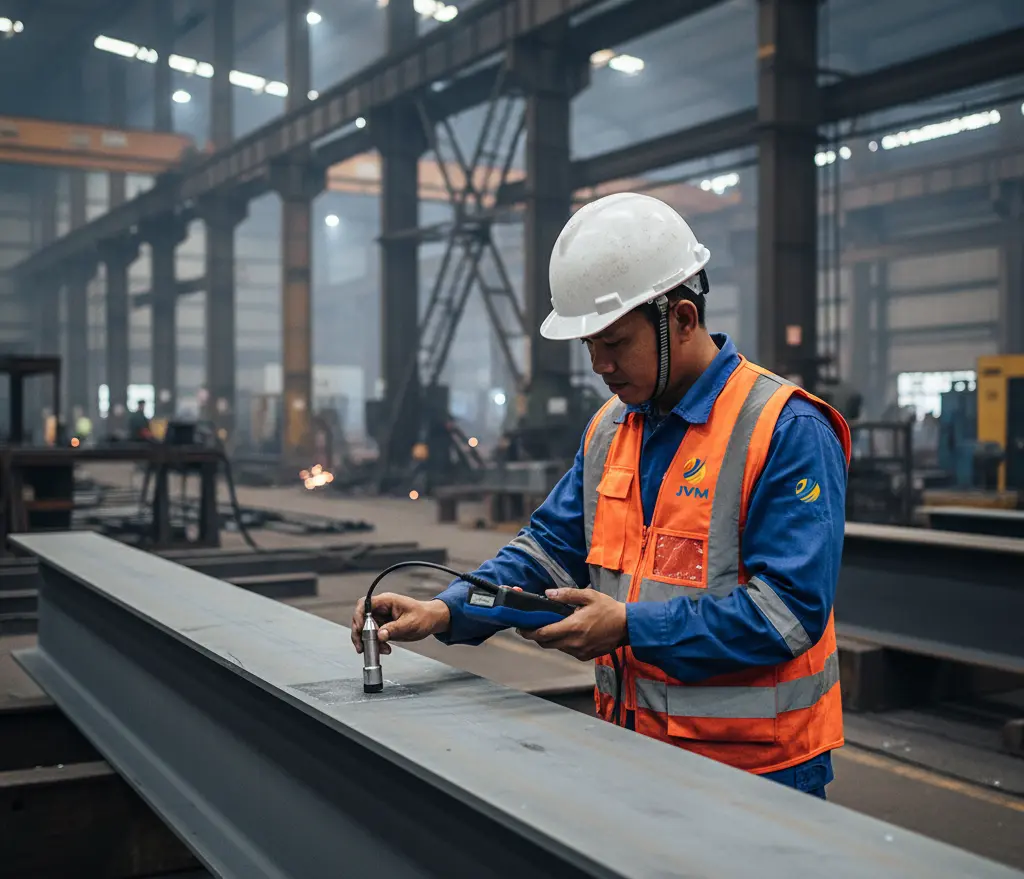

• Menempelkan probe Ø17 mm ke permukaan baja.

• Alat secara otomatis mendeteksi apakah substrat Fe atau NFe.

• Data ditampilkan pada layar LCD 128 x 128 px dan disimpan ke memori.

Sesudah Pekerjaan:

• Melihat statistik seperti nilai rata-rata, minimum, maksimum, dan standar deviasi.

• Transfer data melalui USB 2.0 untuk dokumentasi atau analisis lanjutan.

Mode Pengukuran

• Auto material detection (Fe + NFe)

• Magnet mode (Fe)

• Eddy current mode (NFe)

Mode ini memungkinkan fleksibilitas saat bekerja di lingkungan produksi dengan variasi material.

Bidang / Industri Pengguna

Alat ini umum digunakan oleh:

• Industri manufaktur baja – sebagai alat kontrol kualitas coating.

• Perusahaan konstruksi – verifikasi ketebalan cat pelindung struktur.

• Galvanizing plant – inspeksi hasil pelapisan seng.

• Industri otomotif – pengujian lapisan cat bodi dan komponen logam.

• Industri perkapalan – inspeksi proteksi korosi lambung kapal.

Keunggulan / Highlights

Beberapa keunggulan praktis yang membantu teknisi di lapangan:

• Membantu teknisi menjaga konsistensi ketebalan coating sesuai spesifikasi proyek.

• Meminimalkan risiko kesalahan inspeksi akibat pembacaan subjektif.

• Mempercepat persiapan kerja dengan mode deteksi material otomatis.

• Mendukung dokumentasi audit melalui penyimpanan hingga 2000 data.

• Fitur alarm batas atas dan bawah membantu identifikasi cepat ketidaksesuaian.

• Desain portabel (143 x 71 x 37 mm; 271 g) memudahkan penggunaan di area fabrikasi.

Perbandingan / Posisi Produk

Pendekatan non-destruktif dengan fitur statistik dan alarm menjadikannya lebih andal untuk inspeksi commissioning dan quality control rutin.

Spesifikasi Teknis

Tata Cara Pemakaian

1. Persiapan alat
   Pasang baterai AAA dan pastikan layar menyala normal.

2. Kalibrasi
   Lakukan zero calibration atau multi-point calibration sesuai kebutuhan.

3. Pengaturan batas
   Jika diperlukan, atur batas atas dan bawah untuk alarm.

4. Proses pengukuran
   Tempelkan probe secara tegak lurus ke permukaan. Tunggu hasil stabil di layar.

5. Penyimpanan data
   Simpan hasil ke memori internal (maks. 2000 data).

6. Transfer data
   Gunakan USB 2.0 untuk memindahkan data ke komputer.

Catatan: Pastikan permukaan bersih dari debu atau serpihan logam sebelum pengukuran.

Cara Kerja / Metode Pengukuran

Pada substrat ferrous (Fe), alat menggunakan prinsip magnetik. Sensor mendeteksi perubahan fluks magnet akibat adanya lapisan non-magnetik di atas baja. Semakin tebal lapisan, semakin besar perubahan karakteristik medan magnet yang terbaca.

Pada substrat non-ferrous (NFe), metode eddy current digunakan. Sensor menghasilkan arus eddy di dalam material konduktif seperti aluminium atau tembaga. Ketebalan lapisan non-konduktif memengaruhi respons arus tersebut, yang kemudian dikonversi menjadi nilai ketebalan.

Alat secara otomatis mengenali jenis substrat saat mode auto aktif. Namun, batasan tetap berlaku: permukaan harus memenuhi diameter minimum Ø17 mm serta radius kelengkungan tertentu agar hasil akurat.

Kelengkapan Produk

• 1 x Coating Thickness Gauge PCE-CT 80HP-FN2

• 1 x Sensor

• 3 x 1.5V AAA batteries

• 1 x Carrying case

• 1 x Set of standard foils

• 1 x Calibration plates (Fe dan NFe)

• 1 x Instruction manual

Manfaat bagi Pengguna

• Meningkatkan efisiensi inspeksi lapangan

• Mengurangi risiko rework akibat ketebalan tidak sesuai

• Mendukung dokumentasi audit ISO dan internal QC

• Menghemat biaya dengan kontrol konsumsi coating

• Meminimalkan kesalahan pembacaan manual

FAQ

Apakah alat ini bisa digunakan pada baja galvanis?
Ya, selama substrat termasuk kategori Fe atau NFe yang sesuai.

Apakah perlu kalibrasi rutin?
Disarankan melakukan kalibrasi sebelum sesi pengukuran untuk menjaga akurasi.

Apakah data bisa dipindahkan ke komputer?
Ya, melalui koneksi USB 2.0.

Apakah alat ini merusak lapisan?
Tidak. Pengukuran dilakukan secara non-destruktif.

Apakah bisa digunakan di area produksi?
Bisa, selama berada dalam kondisi suhu 0–50°C dan kelembapan sesuai spesifikasi.

Sebagai pemasok dan distributor alat ukur industri terkemuka, CV. Java Multi Mandiri memahami pentingnya kontrol ketebalan coating dalam menjaga kualitas dan daya tahan produk baja Anda. Kami menyediakan instrumen pengukuran presisi seperti PCE-CT 80HP-FN2 dan perangkat industri lainnya untuk membantu perusahaan Anda meningkatkan konsistensi kualitas, efisiensi inspeksi, serta memenuhi standar proyek dan regulasi yang berlaku. Jika Anda ingin mendiskusikan kebutuhan pengujian coating di fasilitas produksi Anda, mari diskusikan kebutuhan perusahaan Anda bersama kami untuk menemukan solusi yang tepat.

Rekomendasi Thickness Gauge Unggulan untuk Kebutuhan Anda

Referensi

• Pratama, A., & Wibowo, S. (2019). Analisis Pengaruh Ketebalan Lapisan Cat terhadap Ketahanan Korosi Baja Karbon Rendah. Jurnal Rekayasa Mesin, 10(2), 75–82. Retrieved from https://journal.unnes.ac.id/index.php/jrm/article/download/19654/10432

• Siregar, M. R., & Nugraha, D. (2020). Evaluasi Ketebalan Lapisan Pelindung pada Baja Menggunakan Metode Non-Destruktif. Jurnal Teknik Mesin Indonesia, 15(1), 33–40. Retrieved from https://journal.unnes.ac.id/index.php/jtmi/article/download/23456/11230

• Wahyudi, S., & Putra, H. (2022). Pengendalian Mutu Proses Pengecatan Struktur Baja pada Industri Manufaktur. Jurnal Teknik Industri, 23(1), 101–109. Retrieved from https://journal.uii.ac.id/JTI/article/download/18945/9876
