Dynamometer PCE-DFG 2K5 X: Fungsi, Fitur Data, dan Aplikasi Teknis yang Perlu Dipahami

Dalam dunia pengujian material dan komponen, pengukuran gaya tarik dan tekan secara presisi sangat krusial. Mulai dari menentukan kekuatan putus sebuah kabel, menguji gaya aktuasi tombol, hingga memverifikasi kekuatan sambungan las, semua membutuhkan alat ukur yang andal. Dynamometer PCE-DFG 2K5 X dari PCE Instruments hadir sebagai solusi force gauge digital yang menggabungkan akurasi tinggi, kapasitas pengukuran besar, dan fitur data logging modern dalam satu genggaman.

Apa Itu Dynamometer PCE-DFG 2K5 X?

Dynamometer PCE-DFG 2K5 X adalah alat ukur gaya (force gauge) digital yang dirancang untuk mengukur gaya tarik (tensile) dan gaya tekan (compressive) secara akurat. Produk ini menggunakan sel ukur eksternal yang dapat diganti-ganti, dengan kapasitas maksimum 2.500 Newton (N). Alat ini termasuk dalam seri PCE-DFG X yang dikenal handal di laboratorium uji dan lingkungan industri.

Unit utama dilengkapi layar LCD grafis yang menampilkan data numerik dan grafik batang secara real-time. Dengan bobot yang ringan, perangkat ini mudah dibawa ke berbagai lokasi pengukuran.

Fungsi Utama yang Perlu Diketahui

Fungsi utama dynamometer ini adalah mengukur besarnya gaya tarik dan tekan dengan presisi tinggi. Beberapa aplikasi spesifik meliputi:

• Menentukan titik luluh (yield point) material
• Mengukur gaya sobek (tear-off force) pada sambungan atau material
• Menguji gaya yang diperlukan untuk mengaktifkan tombol, sakelar, atau aktuator
• Memverifikasi kekuatan tarik kabel, tali, atau rantai
• Mengukur gaya tekan pada proses perakitan atau pengepresan

Alat ini mampu menampilkan hasil dalam berbagai satuan: N, kN, kg, g, lb, t, Pa, kPa, Nm, Ncm, dan ft, sehingga fleksibel untuk berbagai standar pengukuran.

Fitur Utama dan Spesifikasi Penting

Berikut adalah fitur unggulan yang membuat PCE-DFG 2K5 X menawarkan keandalan:

• Rentang ukur: 0 … 2.500 N
• Resolusi: 1 N
• Akurasi: ±0,05% Full Scale (F.S.)
• Kecepatan ukur: dapat diatur dari 1 Hz hingga 7.200 Hz
• Memori internal: 32 GB, mampu menyimpan sejumlah besar titik data
• Layar: LCD grafik dengan pencahayaan; menampilkan nilai numerik dan grafik batang yang menunjukkan posisi nilai dalam rentang ukur
• Antarmuka: USB-C untuk transfer data ke PC dan pengisian daya
• Perangkat lunak PC: disertakan dalam paket penjualan, memungkinkan analisis dan ekspor data
• Mode alarm: optik dan akustik, dengan mode Inside, Outside, Crack, dan Switch off
• Proteksi sel ukur: IP67 (tahan debu dan air), cocok untuk lingkungan industri berat
• Proteksi perangkat: IP52
• Waktu operasi: mencukupi untuk penggunaan seharian
• Daya: USB 5 V DC, 500 mA
• Berat: 255 g
• Dimensi: 165 x 85 x 32 mm
• Kalibrasi: dilengkapi pengingat kalibrasi
• Bahasa menu: tersedia dalam 13 bahasa

Sel ukur eksternal dapat diganti dengan mudah. Dengan memasukkan nilai sensitivitas dalam mV/V, satu unit handheld dapat digunakan untuk berbagai sel ukur dari model yang berbeda.

Cara Kerja Secara Singkat

Prinsip kerja dynamometer ini sederhana. Sel ukur eksternal yang terhubung ke unit utama akan mengalami deformasi elastis ketika gaya tarik atau tekan diberikan. Deformasi ini diubah menjadi sinyal listrik yang kemudian diproses oleh sirkuit internal untuk ditampilkan sebagai nilai gaya.

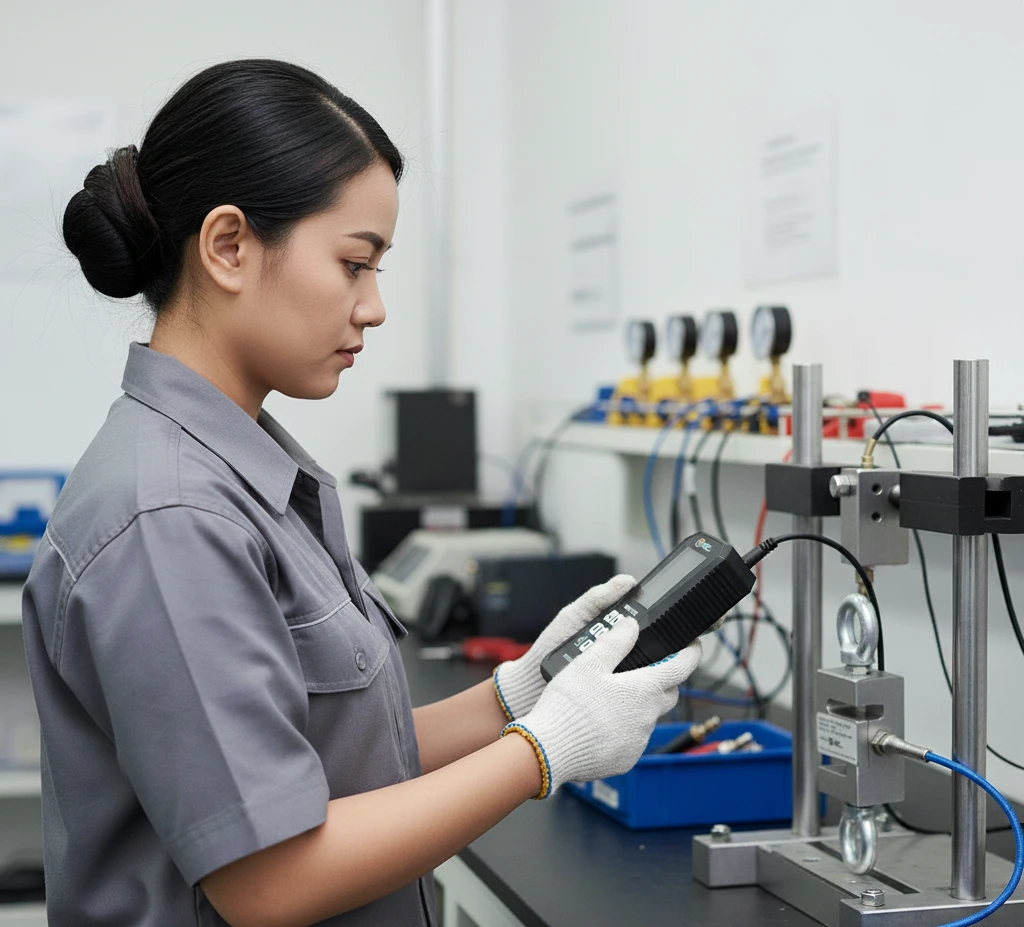

Pengguna cukup memasang eyebolt atau aksesori lain dengan ulir M12 ke sel ukur, lalu menghubungkan objek yang akan diuji. Tekan tombol zero/tare untuk mengatur titik nol, kemudian berikan gaya secara bertahap. Hasil pengukuran langsung terbaca di layar dan dapat direkam ke memori internal dengan interval perekaman yang dapat diatur dari 1 Hz hingga 7.200 Hz.

Data yang tersimpan dapat ditransfer ke komputer melalui kabel USB-C dan dianalisis menggunakan software yang disertakan.

Aplikasi di Industri dan Laboratorium

Berkat keakuratan dan kapasitasnya, PCE-DFG 2K5 X banyak digunakan di berbagai sektor:

• Laboratorium uji material: untuk menentukan kekuatan tarik, tekan, dan luluh material logam, plastik, karet, dan komposit.
• Industri manufaktur: menguji gaya aktuasi tombol, sakelar, dan panel kontrol; memverifikasi kekuatan sambungan las atau lem.
• Otomotif: mengukur gaya tekan pegas, gaya tarik kabel rem, atau gaya buka-tutup pintu.
• Elektronik: menguji gaya tekan konektor, tombol keyboard, atau komponen presisi.
• Makanan dan kemasan: menguji kekuatan segel kemasan atau gaya sobek film plastik.
• Konstruksi: memverifikasi kekuatan tarik kabel baja atau tali pengaman.

Sel ukur dengan proteksi IP67 memungkinkan penggunaan di lingkungan berdebu atau lembab tanpa khawatir kerusakan.

Manfaat Praktis untuk Pengguna

• Efisiensi tinggi: kecepatan ukur hingga 7.200 Hz membantu menangkap data dinamik dengan detail.
• Kapasitas penyimpanan besar: memori internal yang luas mengurangi kebutuhan sering memindahkan data.
• Transfer data mudah: port USB-C dan software PC memudahkan pembuatan laporan.
• Fleksibilitas: dapat mengganti sel ukur dengan mudah, sehingga satu perangkat bisa digunakan untuk berbagai rentang gaya.
• Akurasi terjamin: akurasi ±0,05% F.S. dapat memberikan keyakinan pada hasil pengukuran.
• Notifikasi real-time: mode alarm membantu operator mengetahui jika gaya melampaui batas yang ditentukan.
• Portabilitas: desain ringan (255 g) dan ergonomis memudahkan pengukuran di lapangan.

Siapa yang Paling Cocok Menggunakannya?

Produk ini ideal untuk:

• Teknisi laboratorium uji material yang membutuhkan alat ukur presisi dan kemampuan data logging yang ekstensif.
• Insinyur kualitas di lini produksi yang perlu memverifikasi kekuatan komponen secara konsisten.
• Peneliti dan pengembang produk yang melakukan pengujian mekanis berulang.
• Profesional di bidang pemeliharaan dan inspeksi yang memerlukan alat ukur portabel dengan daya tahan tinggi.

Hal yang Perlu Dipertimbangkan Sebelum Membeli

• Kapasitas ukur: Pastikan rentang 2.500 N mencukupi kebutuhan pengujian Anda. Jika memerlukan kapasitas lebih besar atau lebih kecil, seri PCE-DFG X menyediakan berbagai model dengan sel ukur yang dapat ditukar.
• Aksesori: Produk sudah dilengkapi eyebolt, tetapi untuk aplikasi khusus Anda mungkin perlu membeli aksesori tambahan seperti hook, plat tekan, atau test stand.
• Kalibrasi: Alat ini memiliki pengingat kalibrasi, namun disarankan untuk melakukan kalibrasi ulang secara berkala sesuai standar yang berlaku.
• Perangkat lunak: Pastikan sistem operasi PC Anda kompatibel dengan software yang disertakan (tersedia untuk Windows).
• Lingkungan operasi: Suhu operasi yang luas dan kelembaban yang terkendali sudah mencakup sebagian besar kondisi laboratorium dan industri.

Kesimpulan

Dynamometer PCE-DFG 2K5 X adalah force gauge digital andal yang menggabungkan akurasi tinggi (0,05% F.S.), kapasitas ukur 2.500 N, memori 32 GB, dan antarmuka modern USB-C. Kemampuannya mengukur gaya tarik dan tekan dengan mudah, ditambah fitur alarm, grafik, dan perangkat lunak PC, menjadikannya alat yang dapat mendukung pengukuran gaya secara presisi dan terdokumentasi dengan baik.

Dengan sel ukur yang dapat diganti dan proteksi IP67, perangkat ini siap mendukung pengukuran gaya yang presisi dan terdokumentasi dengan baik.
