Hasil Nol pada Electrostatic Field Meter Belum Tentu Berarti Area Kerja Sudah Bebas Risiko ESD

Pembacaan 0 kV atau mendekati nol pada electrostatic field meter memang berarti tidak ada medan elektrostatik signifikan yang terdeteksi tepat di titik dan jarak ukur saat itu. Namun angka tersebut tidak otomatis berarti seluruh area kerja sudah bebas dari risiko electrostatic discharge (ESD). Electrostatic field meter mengukur potensi tegangan sesaat pada satu titik dan pada jarak sensor tertentu terhadap objek yang diperiksa — bukan kemampuan material menghantarkan muatan ke ground, dan bukan jaminan bahwa semua benda konduktif di sekitarnya sudah aman dari akumulasi muatan.

Revisi ANSI/ESD S20.20 tahun 2021 bahkan secara khusus mencantumkan catatan mengenai keterbatasan pengukuran non-contact electrostatic voltmeter dan electrostatic field meter ketika digunakan untuk memeriksa isolated conductor di area kerja. Akibatnya, program pengendalian ESD yang hanya mengandalkan satu angka pembacaan field meter berisiko melewatkan sumber muatan statis lain yang tetap berbahaya bagi komponen elektronik sensitif.

Bagi teknisi K3 kelistrikan, quality engineer di lini produksi elektronik, maupun auditor internal ESD control program, memahami apa yang sebenarnya diukur electrostatic field meter — dan apa yang tidak diukurnya — menentukan apakah hasil survei lapangan bisa dijadikan dasar keputusan atau justru menyesatkan.

• Apa yang sebenarnya diukur electrostatic field meter?
• Bagaimana prinsip pengukuran non-contact ini bekerja?
• Mengapa jarak ukur dan ukuran objek sangat menentukan akurasi?
• Electrostatic voltage vs resistansi permukaan: dua ukuran yang tidak saling menggantikan
• Bagaimana peran field meter dalam program ESD control?
• Studi kasus: bagaimana ANSI/ESD S20.20 menangani isolated conductor
• Apakah kelembapan dan suhu ruangan memengaruhi hasil pembacaan?
• Kesalahan umum saat menggunakan electrostatic field meter
• Prosedur pengukuran yang benar
• Electromagnetic Field Meter PCE-PSM 10: kapan instrumen ini relevan?
• Kesimpulan
• Pertanyaan yang sering diajukan
• Referensi

Apa yang Sebenarnya Diukur oleh Electrostatic Field Meter?

Electrostatic field meter — sering juga disebut static meter atau electrostatic voltmeter — adalah instrumen non-contact untuk mendeteksi tegangan elektrostatik pada permukaan suatu objek. Meski sering masuk dalam kategori dagang “electromagnetic field meter” yang sama dengan alat pendeteksi radiasi RF atau medan magnet AC, prinsip kerja dan besaran yang diukur sama sekali berbeda: electrostatic field meter membaca potensi muatan statis (DC), bukan intensitas radiasi elektromagnetik frekuensi radio maupun kekuatan medan magnet bolak-balik. Kesalahan mengira alat ini bisa dipakai untuk survei paparan RF dari pemancar, WiFi, atau menara seluler akan membuat data yang dihasilkan tidak relevan sama sekali dengan yang dicari.

Secara teknis, ada dua pendekatan instrumen untuk mengukur potensi elektrostatik tanpa kontak: field meter, yang mengukur muatan yang terinduksi pada elektroda sensor lalu mengonversinya menjadi nilai kuat medan atau tegangan; dan noncontacting voltmeter, yang menaikkan tegangan pada probe-nya sendiri hingga medan di depan probe menjadi nol, lalu menganggap tegangan itu sebagai tegangan objek yang diukur. In Compliance Magazine menjelaskan bahwa noncontacting voltmeter bisa memiliki sensitivitas lebih tinggi, tetapi itu tidak selalu berarti lebih akurat dibanding field meter. Instrumen seperti Electromagnetic Field Meter PCE-PSM 10 termasuk kategori field meter yang sudah dikalibrasi untuk menampilkan langsung nilai tegangan permukaan dalam kV pada jarak ukur tetap, sehingga penggunanya tidak perlu mengonversi manual dari satuan kuat medan.

Bagaimana Prinsip Pengukuran Non-Contact Ini Bekerja?

Objek yang bermuatan menghasilkan medan elektrostatik di sekitarnya. Saat elektroda sensor pada field meter didekatkan ke objek tersebut, medan itu menginduksi muatan pada elektroda sensor secara proporsional terhadap kuat medan di posisi elektroda. Karena luas elektroda dan kapasitansi internal alat bersifat tetap untuk satu unit instrumen, sinyal ini dapat dikalibrasi sehingga angka yang tertampil mewakili potensi elektrostatik sebenarnya pada permukaan objek — dengan syarat elektroda berada pada jarak yang sama dengan jarak kalibrasinya.

Riset terbaru di bidang sensor elektrostatik non-contact untuk peralatan tegangan tinggi DC menegaskan hal yang sama: akurasi pengukuran potensi permukaan sangat bergantung pada model koreksi terhadap jarak kerja, dan tanpa model koreksi tersebut, hasil pengukuran pada jarak yang berbeda-beda tidak dapat dibandingkan secara langsung (Chen dkk., 2026). Inilah sebabnya field meter non-contact umumnya dilengkapi fungsi zero — untuk menetralkan bias internal sebelum pengukuran dimulai — serta memerlukan grounding pada bodi alat itu sendiri, supaya muatan yang mungkin menempel di alat tidak ikut memengaruhi hasil bacaan.

Mengapa Jarak Ukur dan Ukuran Objek Sangat Menentukan Akurasi?

Karena muatan yang terinduksi pada elektroda sensor bergantung pada kuat medan di posisi elektroda, dan kuat medan itu sendiri melemah seiring bertambahnya jarak dari permukaan bermuatan, setiap penyimpangan dari jarak kalibrasi akan mengubah hasil bacaan meskipun muatan sebenarnya pada objek tidak berubah sama sekali. Banyak electrostatic field meter genggam — termasuk PCE-PSM 10 dengan working distance 25 mm ±1,0 mm — dikalibrasi pada satu jarak tetap yang harus dipatuhi agar angka yang tertampil valid.

Jarak kalibrasi ini juga menentukan area permukaan yang “terlihat” oleh sensor. In Compliance Magazine mencatat bahwa pada jarak kalibrasi umum sekitar 2,5 cm, field meter dapat mencakup area seluas kurang lebih 10 cm — sehingga instrumen jenis ini cocok untuk objek berukuran cukup besar, tetapi kurang tepat dipakai langsung pada objek konduktif kecil yang lebih baik diukur dengan electrostatic voltmeter kontak pada jarak yang jauh lebih dekat. Implikasinya sederhana: mendekatkan alat sedekat mungkin ke permukaan bukan cara membuat hasil lebih akurat — justru sebaliknya, itu menghasilkan angka yang tidak bisa dibandingkan dengan baseline atau dengan titik ukur lain yang diambil pada jarak yang benar.

Electrostatic Voltage vs Resistansi Permukaan: Dua Ukuran yang Tidak Saling Menggantikan

Tegangan elektrostatik yang terbaca field meter menggambarkan muatan yang ada pada permukaan saat itu juga. Ini berbeda dari resistansi atau resistivitas permukaan, yang menggambarkan seberapa mudah material tersebut menghantarkan muatan menuju ground di masa depan. Sebuah permukaan bisa saja menunjukkan tegangan rendah pada satu momen pengukuran, namun tetap memiliki resistansi yang sangat tinggi sehingga tidak mampu mendisipasi muatan secara memadai ketika benar-benar terjadi peristiwa pengisian muatan berikutnya.

Electronic Design menjelaskan bahwa pengujian resistansi titik-ke-titik pada lantai atau worksurface dilakukan dengan menempatkan probe pada jarak tertentu, menerapkan tegangan uji tetap, lalu membaca resistansinya dalam ohm — metode yang sama sekali berbeda dari cara kerja field meter. Sementara itu, kemampuan material mendisipasi muatan tribocharge secara aktual — bukan sekadar resistivitasnya di atas kertas — baru terungkap lewat pengujian waktu peluruhan (charge decay time), yang mengukur laju penurunan tegangan dari nilai awal tertentu ke persentase tertentu menggunakan field meter respons cepat. EDN turut menegaskan bahwa pengujian resistansi permukaan di lapangan memperhitungkan variabel dunia nyata seperti keausan, kontaminasi, dan kualitas grounding — sesuatu yang tidak tertangkap oleh pembacaan tegangan sesaat.

Bagaimana Peran Electrostatic Field Meter dalam Program ESD Control?

EOS/ESD Association menjelaskan bahwa standar-standar ESD terbagi dalam beberapa kelompok: ANSI/ESD S20.20 sebagai panduan program pengendalian ESD di fasilitas produksi, IEC 61340-5-1 sebagai persyaratan umum perlindungan perangkat elektronik dari fenomena elektrostatik, ANSI/ESD S6.1 untuk grounding, dan ANSI/ESD S541 untuk material kemasan. Electrostatic field meter masuk sebagai salah satu alat ukur yang dipakai untuk memenuhi sebagian dari persyaratan dalam ANSI/ESD S20.20, khususnya terkait medan elektrostatik pada objek yang berada di Electrostatic Protected Area (EPA).

Sebagai gambaran ambang yang pernah didokumentasikan dalam standar ini, objek dengan medan elektrostatik di atas 125 V/inci disyaratkan berjarak minimal 1 inci dari produk sensitif, sementara medan di atas 2.000 V/inci memerlukan jarak minimal 12 inci; untuk isolated conductor di dalam EPA, tegangan pada konduktor tersebut tidak boleh melebihi 35 volt (In Compliance Magazine). Karena setiap edisi standar bisa direvisi, nilai persis yang berlaku di fasilitas tertentu tetap perlu dicek pada edisi ANSI/ESD S20.20 yang sedang diadopsi perusahaan tersebut — bukan dianggap sebagai angka universal yang tidak pernah berubah.

Studi Kasus: Bagaimana ANSI/ESD S20.20 Menangani Isolated Conductor dari Waktu ke Waktu

Riwayat revisi ANSI/ESD S20.20 memberi bukti konkret mengapa keterbatasan field meter terhadap objek kecil bukan sekadar catatan teoretis. Pada edisi 2007, isolated conductor sama sekali tidak diperbolehkan berada di dalam EPA, sehingga standar itu belum memuat aturan pengukurannya. Edisi 2014 mulai mengizinkan isolated conductor di dalam EPA dengan syarat tegangannya tidak melebihi 35 volt, dan secara eksplisit menyatakan bahwa pengukuran isolated conductor memerlukan non-contact voltmeter atau high-impedance contact voltmeter — karena field meter saja tidak dapat melakukan pengukuran ini pada konduktor yang sangat kecil (In Compliance Magazine).

Pada edisi 2021, badan standar kembali menambahkan catatan mengenai isu pengukuran pada non-contact electrostatic voltmeter maupun electrostatic field meter untuk isolated conductor (ANSI Blog). Artinya, para penyusun standar sendiri telah meninjau ulang cara mengukur satu parameter ini sebanyak lebih dari satu kali lintas revisi, justru karena satu jenis instrumen tidak bisa diandalkan untuk mencakup semua ukuran objek. Pelajaran praktisnya: ketika field meter genggam menunjukkan angka rendah pada suatu titik, itu belum tentu berlaku untuk objek konduktif kecil di sekitarnya yang butuh alat ukur berbeda.

Apakah Kelembapan dan Suhu Ruangan Memengaruhi Hasil Pembacaan?

Laju pembentukan dan peluruhan muatan statis sensitif terhadap kelembapan relatif ruangan. Semakin tinggi kelembapan, semakin tinggi pula konduktivitas permukaan dan udara di sekitarnya, sehingga muatan yang terakumulasi cenderung meluruh lebih cepat. Pengujian static decay sendiri lazim dilakukan pada berbagai kondisi kelembapan yang dikontrol, karena hasilnya memang bervariasi mengikuti kondisi tersebut (Electronic Design).

Konsekuensinya, dua pembacaan electrostatic field meter yang diambil pada hari berbeda tidak serta-merta bisa dibandingkan apple-to-apple kecuali kondisi kelembapan saat itu juga dicatat. Untuk fasilitas yang memang menetapkan target rentang kelembapan pada area kerja atau EPA-nya, pemantauan kelembapan dan suhu ruangan secara berkala — misalnya menggunakan air humidity meter untuk monitoring HVAC dan kualitas udara ruangan — membantu memastikan data electrostatic field meter yang dikumpulkan dari waktu ke waktu tetap bisa diinterpretasikan secara konsisten.

Kesalahan Umum Saat Menggunakan Electrostatic Field Meter

• Jarak ukur tidak konsisten — mendekatkan atau menjauhkan alat dari jarak kalibrasinya membuat hasil tidak sebanding dengan pengukuran sebelumnya.
• Zero adjustment dilakukan di dekat objek bermuatan — menghasilkan bias yang terbawa ke seluruh pengukuran berikutnya.
• Alat sendiri tidak digrounding — muatan yang menempel di bodi alat ikut memengaruhi pembacaan, terutama pada objek dengan tegangan rendah.
• Satu titik dianggap mewakili seluruh permukaan — padahal sensor field meter hanya mencakup area sekitar titik ukur pada jarak kalibrasinya.
• Isolated conductor kecil diukur langsung dengan field meter — tanpa mempertimbangkan bahwa objek tersebut mungkin lebih kecil dari area yang bisa diresolusi sensor.
• Kondisi kelembapan dan suhu tidak dicatat — sehingga data dari sesi pengukuran berbeda tidak bisa dibandingkan.
• Menyimpulkan “aman” hanya dari satu parameter tegangan — tanpa mempertimbangkan hasil uji resistansi atau decay time material di area yang sama.

Prosedur Pengukuran yang Benar

1. Pastikan alat dalam kondisi baterai memadai dan nyalakan meter.
2. Hubungkan earth connection pada alat ke titik grounding/bonding yang sesuai sebelum mulai mengukur.
3. Lakukan zero adjustment saat sensor tidak menghadap objek bermuatan apa pun.
4. Posisikan sensor pada jarak kerja yang sesuai spesifikasi alat — untuk PCE-PSM 10, sekitar 25 mm dari permukaan objek.
5. Arahkan sensor tegak lurus ke permukaan yang akan diperiksa dan tahan posisi tetap stabil.
6. Tunggu beberapa detik hingga pembacaan stabil sebelum mencatat nilai.
7. Gunakan fungsi HOLD bila perlu membekukan angka untuk dibaca atau dicatat lebih lambat.
8. Catat nilai bersama lokasi titik ukur, jarak yang digunakan, serta suhu dan kelembapan ruangan saat itu.
9. Ulangi pada beberapa titik untuk permukaan yang luas, alih-alih mengandalkan satu titik saja.
10. Untuk isolated conductor berukuran kecil, gunakan electrostatic voltmeter kontak atau high-impedance voltmeter sebagai pelengkap, bukan field meter saja.

Electromagnetic Field Meter PCE-PSM 10: Kapan Instrumen Ini Relevan?

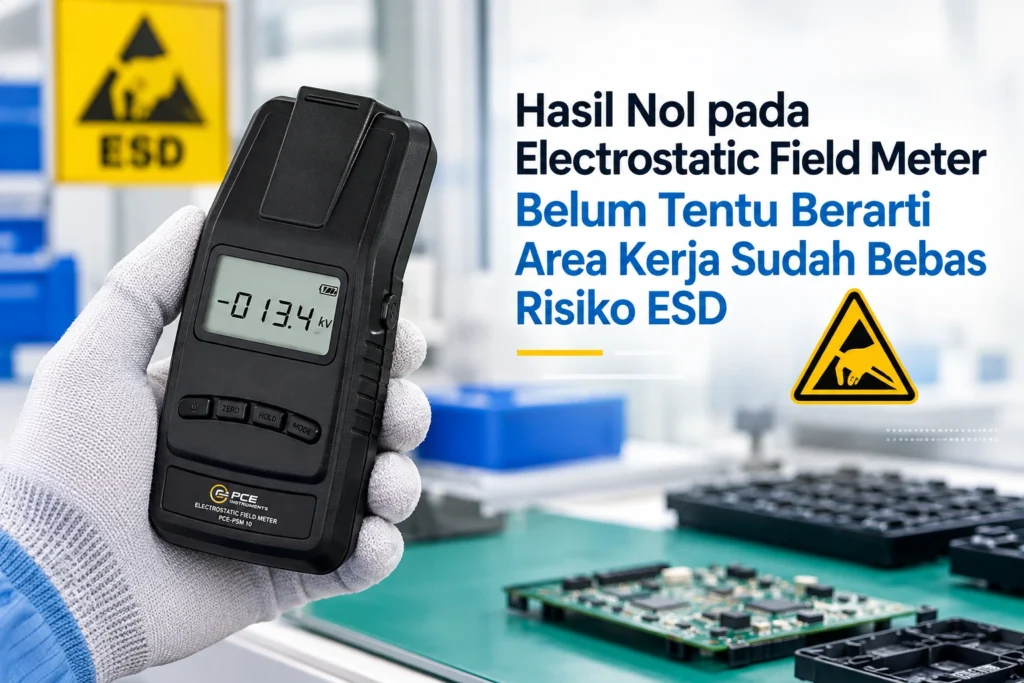

Electromagnetic Field Meter PCE-PSM 10 adalah electrostatic field meter non-contact dengan rentang pengukuran 0,1 hingga 200 kV DC, resolusi 0,1 kV, dan akurasi ±10%. Metode pengukurannya berbasis induksi elektrostatik pada jarak kerja tetap 25 mm ±1,0 mm, dilengkapi fungsi hold untuk membekukan hasil bacaan dan fungsi zero untuk menetralkan alat sebelum setiap sesi pengukuran.

Alat ini ditenagai 2 baterai AAA 1,5 V dengan kapasitas sekitar 1.200 mAh, konsumsi arus sekitar 100 mA, serta fitur automatic power-off setelah 5 menit tanpa aktivitas untuk menghemat baterai. Layar LCD 2 inci dengan lampu latar membantu pembacaan di kondisi pencahayaan minim, sementara titik earth connection pada bodinya memungkinkan alat digrounding saat digunakan. Dengan dimensi 140 x 75 x 35 mm dan berat 122 gram, alat ini mudah dibawa untuk survei lapangan, dan proteksi bodinya berada di kelas IP20 dengan rentang operasi -18 hingga 50°C serta kelembapan hingga 85% RH — cocok untuk pemakaian indoor seperti ruang produksi, gudang komponen elektronik, area pengemasan, maupun laboratorium plastik dan kimia.

Dengan working distance tetap dan akurasi ±10%, PCE-PSM 10 paling relevan untuk survei cepat titik-titik yang dicurigai bermuatan pada permukaan kerja, kemasan, panel, atau komponen berukuran cukup besar untuk tercakup area sensor pada jarak kalibrasinya. Untuk objek isolated conductor yang sangat kecil, hasil dari alat ini sebaiknya dilengkapi dengan pengukuran menggunakan high-impedance contact voltmeter, sebagaimana dicatat dalam ANSI/ESD S20.20 terkait isolated conductor. Spesifikasi lengkap dan ketersediaan unitnya dapat dilihat langsung pada halaman produk PCE-PSM 10.

Kesimpulan

Electrostatic field meter memberikan gambaran cepat mengenai potensi elektrostatik pada suatu titik dan jarak tertentu — bukan gambaran menyeluruh tentang seberapa aman sebuah area kerja dari risiko ESD. Nilai nol atau rendah pada satu sesi pengukuran hanya berarti tidak ada muatan signifikan terdeteksi tepat di titik dan jarak itu, pada saat itu juga.

Riwayat revisi ANSI/ESD S20.20 sendiri menunjukkan bahwa keterbatasan field meter terhadap objek kecil seperti isolated conductor bukan isu kecil — badan standar meninjau ulang cara mengukurnya lebih dari sekali. Kombinasi antara pembacaan tegangan elektrostatik, uji resistansi permukaan, dan pemantauan kondisi lingkungan seperti kelembapan adalah cara yang lebih menyeluruh untuk menilai risiko ESD di suatu area, dibanding hanya mengandalkan satu angka dari satu instrumen.

Nilai pengukuran adalah data. Kondisi risiko ESD sebenarnya ditentukan lewat interpretasi data tersebut dalam konteks jarak ukur, jenis objek, dan kondisi lingkungan yang tepat.

Pertanyaan yang Sering Diajukan

Apa perbedaan electrostatic field meter dengan multimeter biasa?

Multimeter mengukur tegangan, arus, atau resistansi melalui kontak langsung dengan rangkaian. Electrostatic field meter mengukur potensi muatan statis pada permukaan objek tanpa kontak fisik sama sekali, menggunakan prinsip induksi elektrostatik pada jarak tertentu.

Berapa jarak ukur yang tepat untuk electrostatic field meter?

Tergantung kalibrasi masing-masing alat. Untuk PCE-PSM 10, jarak kerja idealnya adalah 25 mm ±1,0 mm dari permukaan objek yang diperiksa.

Apakah kelembapan ruangan memengaruhi hasil pengukuran electrostatic field meter?

Ya. Kelembapan yang lebih tinggi meningkatkan konduktivitas permukaan dan udara sehingga muatan statis meluruh lebih cepat, yang bisa membuat hasil pengukuran pada hari berbeda tidak sebanding jika kondisi kelembapan tidak dicatat.

Apakah hasil 0 kV berarti permukaan benar-benar tidak bermuatan?

Tidak selalu. Angka itu hanya menunjukkan tidak ada medan elektrostatik signifikan yang terdeteksi tepat di titik dan jarak ukur saat itu. Bagian lain dari permukaan yang sama, atau objek konduktif kecil di sekitarnya, tetap perlu diperiksa secara terpisah.

Bisakah electrostatic field meter menggantikan uji resistansi permukaan?

Tidak. Field meter mengukur muatan yang ada saat ini, sementara uji resistansi permukaan mengukur kemampuan material mendisipasi muatan ke ground. Keduanya melengkapi, bukan menggantikan satu sama lain, dalam sebuah program ESD control.

Mengapa isolated conductor memerlukan perlakuan pengukuran khusus?

Karena ukurannya sering lebih kecil dari area yang bisa diresolusi sensor field meter pada jarak kalibrasinya, sehingga hasil pengukuran field meter pada objek tersebut bisa tidak akurat. ANSI/ESD S20.20 menyarankan penggunaan non-contact voltmeter atau high-impedance contact voltmeter untuk kasus ini.

Apa fungsi tombol HOLD dan zero pada electrostatic field meter?

Fungsi zero menetralkan bias internal alat sebelum pengukuran dimulai, sementara fungsi HOLD membekukan angka yang tertampil di layar sehingga bisa dibaca atau dicatat dengan lebih tenang setelah probe dijauhkan dari objek.

Apakah PCE-PSM 10 bisa digunakan untuk mengukur radiasi RF atau paparan WiFi?

Tidak. PCE-PSM 10 dirancang khusus untuk mengukur tegangan elektrostatik (DC) pada permukaan objek, bukan intensitas radiasi frekuensi radio atau kekuatan medan magnet AC dari perangkat elektronik.

Berapa lama baterai PCE-PSM 10 bertahan?

Alat ini ditenagai 2 baterai AAA 1,5 V dengan kapasitas sekitar 1.200 mAh, dan dilengkapi fitur automatic power-off setelah 5 menit tanpa aktivitas untuk menghemat daya baterai.

Di lingkungan apa saja electrostatic field meter seperti PCE-PSM 10 biasa digunakan?

Alat ini umum dipakai di ruang produksi elektronik, area pengemasan, gudang komponen sensitif ESD, serta fasilitas plastik dan kimia yang perlu memeriksa akumulasi muatan statis pada permukaan kerja maupun material.
