FM300 BT – Closing Force Transducer 0–750 N | Uji Gaya Pintu Lift Presisi

Di industri elevator, pengujian gaya tutup pintu (closing force) bukan sekadar prosedur administratif, melainkan bagian krusial dari sistem keselamatan penumpang. Pintu lift yang menutup dengan gaya berlebih dapat meningkatkan risiko cedera, sementara gaya yang terlalu rendah bisa menyebabkan pintu tidak menutup sempurna dan mengganggu operasional. Dalam praktiknya, banyak teknisi masih mengandalkan metode ukur yang kurang konsisten atau alat yang tidak mendukung evaluasi sesuai standar internasional.

Risiko terbesar bukan hanya pada aspek keselamatan, tetapi juga pada kepatuhan terhadap regulasi seperti EN 81 dan standar lainnya. Ketidaksesuaian hasil ukur dapat berdampak pada kegagalan audit, komplain pengguna, hingga potensi tanggung jawab hukum. Di sinilah kebutuhan akan alat ukur gaya penutupan pintu yang presisi, terdokumentasi dengan baik, dan sesuai standar menjadi sangat penting. Closing Force Transducer FM300 BT hadir sebagai solusi pengukuran gaya pintu lift dan perangkat proteksi mesin yang dirancang untuk kebutuhan profesional.

Deskripsi Singkat FM300 BT

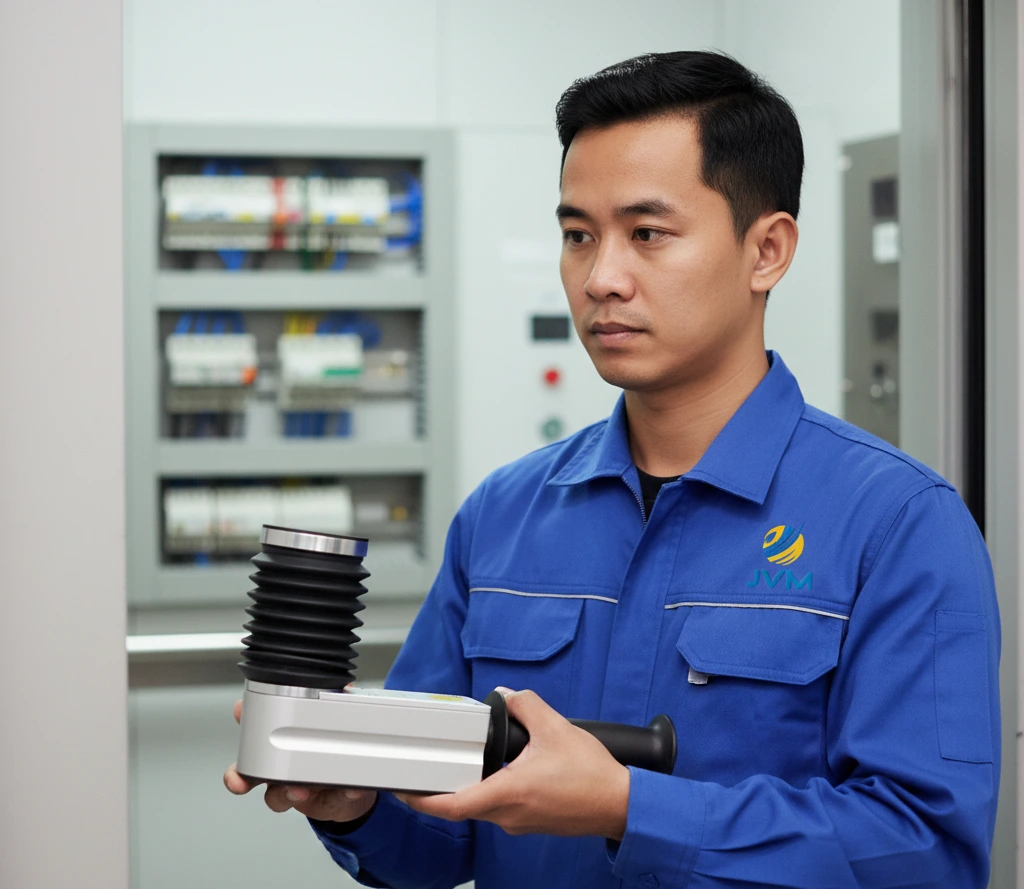

FM300 BT adalah closing force transducer berbasis Bluetooth yang dirancang untuk mengukur gaya penutupan pintu elevator dan perangkat proteksi mesin secara elektronik dan presisi. Alat ini menggunakan prinsip DMS (strain gauge) transducer untuk mendeteksi gaya tekan secara akurat dalam rentang pengukuran hingga 750 N.

Perangkat ini digunakan dalam proses commissioning, inspeksi berkala, serta verifikasi kepatuhan terhadap standar keselamatan internasional. Dengan dukungan software evaluasi dan aplikasi Android, hasil pengukuran tidak hanya ditampilkan dalam bentuk grafik, tetapi juga dianalisis sesuai parameter standar yang berlaku.

Keunggulan utama FM300 BT terletak pada kombinasi desain robust, konektivitas nirkabel, evaluasi berbasis standar, serta kemudahan dokumentasi dalam format digital seperti PDF, Excel, CSV, dan XML. Hal ini membantu teknisi dan inspektor bekerja lebih sistematis dan efisien di lapangan.

Fungsi & Kegunaan Produk

Fungsi Utama

FM300 BT berfungsi sebagai alat ukur gaya penutupan (closing force) pada:

• Pintu elevator otomatis

• Machine protection devices

• Sistem pintu otomatis industri

Sensor DMS di dalam unit mendeteksi gaya tekan yang terjadi saat pintu menutup dan mengubahnya menjadi sinyal listrik yang diproses menjadi nilai numerik serta kurva gaya terhadap waktu.

Kegunaan Spesifik di Lapangan

1. Sebelum pekerjaan (pre-commissioning / inspeksi awal)

   • Verifikasi setting awal gaya penutupan pintu.

   • Identifikasi potensi over-force sebelum unit dioperasikan publik.

2. Saat pekerjaan (commissioning / adjustment)

   • Monitoring gaya secara real-time melalui aplikasi atau software.

   • Penyesuaian parameter kontrol pintu berdasarkan hasil grafik gaya.

3. Setelah pekerjaan (audit / dokumentasi)

   • Evaluasi hasil sesuai standar (misalnya EN 81).

   • Pembuatan laporan PDF untuk dokumentasi proyek atau audit.

Mode Kerja & Evaluasi

FM300 BT dapat digunakan dalam dua pendekatan utama:

• Mode pengukuran langsung via Bluetooth ke perangkat Android (Force Meter App).

• Mode pengukuran melalui PC menggunakan software PinchPilot.

Software memungkinkan:

• Representasi grafik kurva gaya.

• Perhitungan parameter penting.

• Evaluasi berdasarkan standar atau guideline yang dipilih.

• Pembuatan guideline khusus (custom).

Bidang / Industri Pengguna

FM300 BT digunakan oleh berbagai profesional industri sebagai berikut:

• Perusahaan instalasi elevator – sebagai alat commissioning dan verifikasi akhir.

• Perusahaan maintenance lift – untuk inspeksi berkala dan troubleshooting.

• Inspektor keselamatan elevator – sebagai alat audit kepatuhan standar.

• Pabrikan pintu otomatis industri – untuk validasi desain dan uji performa.

• Konsultan teknik bangunan – sebagai alat verifikasi teknis sebelum serah terima proyek.

Keunggulan / Highlights

Beberapa keunggulan FM300 BT yang relevan untuk pekerjaan lapangan:

• Membantu teknisi memastikan gaya pintu sesuai standar keselamatan.

• Meminimalkan risiko kesalahan pembacaan dengan evaluasi otomatis berbasis guideline.

• Mengurangi subjektivitas karena hasil ditampilkan dalam grafik dan nilai numerik.

• Mempercepat persiapan laporan dengan pembuatan PDF otomatis.

• Mendukung identifikasi titik ukur melalui QR code atau barcode.

• Konektivitas Bluetooth memudahkan penggunaan tanpa kabel panjang.

• Housing kuat dengan material high-strength untuk penggunaan jangka panjang.

• Rentang temperatur kerja luas untuk berbagai kondisi lingkungan.

Fitur evaluasi terintegrasi juga membantu teknisi memahami apakah hasil pengukuran berada dalam batas yang diperbolehkan, tanpa perlu perhitungan manual tambahan.

Perbandingan / Posisi Produk

Berikut perbandingan kategori metode pengujian gaya pintu:

Dengan integrasi software evaluasi dan dokumentasi digital, FM300 BT memberikan repeatability yang lebih baik dibanding metode manual atau alat ukur sederhana tanpa fitur analisis.

Spesifikasi Teknis

Tata Cara Pemakaian

Berikut langkah penggunaan secara ringkas:

1. Persiapan alat
   Pastikan unit FM300 BT dalam kondisi baik dan baterai mencukupi. Siapkan perangkat Android atau PC dengan software yang sesuai.

2. Kalibrasi
   Lakukan pengecekan nol (zero check) sebelum pengukuran untuk memastikan pembacaan awal stabil.

3. Penempatan alat
   Tempatkan transducer pada jalur penutupan pintu sesuai titik ukur yang direkomendasikan.

4. Proses pengukuran
   Aktifkan pengukuran melalui aplikasi atau software. Biarkan pintu menutup secara normal dan rekam kurva gaya.

5. Evaluasi hasil
   Tinjau grafik dan parameter hasil. Pilih standar evaluasi yang sesuai jika diperlukan.

6. Penyimpanan data
   Simpan hasil dalam format PDF, Excel, CSV, atau XML sesuai kebutuhan dokumentasi.

Catatan penting: Pastikan alat ditempatkan stabil dan tidak miring untuk menghindari pembacaan yang tidak representatif.

Cara Kerja / Metode Pengukuran

FM300 BT menggunakan sensor DMS (strain gauge) yang mendeteksi deformasi kecil pada elemen sensor saat menerima gaya tekan dari pintu. Deformasi ini diubah menjadi perubahan resistansi listrik, yang kemudian dikonversi menjadi nilai gaya dalam satuan Newton.

Alat ini mendeteksi:

• Nilai puncak gaya (peak force).

• Profil gaya terhadap waktu dalam bentuk kurva.

• Parameter tambahan sesuai guideline evaluasi.

Dengan stiffness 25 N/mm, alat dirancang untuk memberikan respons yang stabil terhadap gaya tekan pintu. Rentang pengukuran hingga 750 N mencakup kebutuhan pengujian pintu elevator dan perangkat proteksi mesin dalam berbagai aplikasi.

Kelengkapan Produk

Dalam paket pengiriman, tersedia:

• 1 unit Closing Force Transducer FM300 BT

• 1 aplikasi Force Meter (download)

• 1 software PinchPilot (USB stick)

• 1 kabel koneksi PC (USB)

• 1 manual

• 1 transport case dengan foam insert

• 1 sertifikat kalibrasi ISO

Manfaat bagi Pengguna

Penggunaan FM300 BT memberikan manfaat nyata:

• Efisiensi kerja: pengukuran dan laporan dalam satu alur kerja.

• Peningkatan kualitas: evaluasi sesuai standar internasional.

• Penghematan biaya: mengurangi rework akibat setting pintu yang tidak sesuai.

• Pengurangan kesalahan: hasil berbasis data, bukan estimasi visual.

• Dokumentasi rapi: laporan siap kirim ke klien atau auditor.

FAQ

Apakah alat ini bisa digunakan untuk semua jenis pintu lift?
Alat ini dirancang untuk pintu elevator otomatis dan perangkat proteksi mesin dalam rentang gaya hingga 750 N.

Apakah hasil pengukuran bisa langsung dibuat laporan?
Ya, sistem mendukung pembuatan laporan PDF serta ekspor data ke Excel, CSV, dan XML.

Apakah perlu kalibrasi rutin?
Disarankan melakukan kalibrasi berkala sesuai prosedur mutu perusahaan untuk menjaga akurasi.

Apakah bisa digunakan tanpa PC?
Ya, melalui aplikasi Android dengan koneksi Bluetooth.

Apakah mendukung evaluasi sesuai standar internasional?
Ya, software mendukung evaluasi berdasarkan berbagai standar dan guideline yang berlaku.

Sebagai pemasok dan distributor alat ukur industri terkemuka, CV. Java Multi Mandiri memahami pentingnya pengujian gaya pintu elevator dalam menjaga keselamatan dan kepatuhan standar. Kami berfokus melayani kebutuhan bisnis dan aplikasi industri dengan menyediakan instrumen berkualitas seperti FM300 BT Closing Force Transducer serta perangkat pengujian lainnya untuk mendukung commissioning, inspeksi, dan audit teknis Anda. Jika Anda ingin meningkatkan akurasi pengukuran dan kualitas dokumentasi pengujian pintu lift, mari diskusikan kebutuhan perusahaan Anda bersama kami untuk menemukan solusi yang tepat.
