Gas Leak Detector: LED Menyala Tinggi Belum Tentu Berarti Bahaya yang Sama untuk Semua Gas

Sebuah leak detector genggam yang bisa “mencium” lebih dari selusin jenis gas mudah terbakar sekaligus terdengar seperti solusi serba bisa. Namun hampir semua leak detector jenis LED bertingkat bekerja dengan satu elemen sensor yang hanya benar–benar dikalibrasi untuk satu gas acuan, biasanya metana. Ketika gas yang bocor bukan metana, sensor tetap bereaksi, tetapi besarnya reaksi terhadap konsentrasi yang sama bisa jauh lebih tinggi atau lebih rendah dibanding reaksi terhadap metana pada konsentrasi yang sama. Akibatnya, jumlah LED yang menyala tidak bisa dibaca sebagai ukuran bahaya yang setara untuk setiap gas dalam daftar “gas yang dapat dideteksi” – dan untuk gas beracun seperti hidrogen sulfida, kesalahpahaman ini bisa berakibat fatal karena ambang efek racunnya jauh lebih rendah daripada ambang ledakan yang menjadi acuan kalibrasi alat.

Bagi teknisi yang tugas hariannya menyusuri jalur pipa, sambungan, atau ruang mesin untuk mencari sumber bau gas, memahami apa yang sebenarnya diwakili oleh nyala LED itu jauh lebih penting daripada sekadar tahu berapa banyak jenis gas yang tertulis di brosur. Artikel ini mengupas bagaimana sensor gas mudah terbakar bekerja secara non–spesifik, mengapa satu angka pembacaan tidak berlaku sama untuk semua gas, dan bagaimana cara membaca serta menggunakan instrumen semacam ini dengan tepat sesuai tujuannya.

Daftar Isi

• Bagaimana Satu Sensor Bisa Bereaksi terhadap Belasan Jenis Gas Sekaligus?
• Kenapa Angka yang Sama pada LED Bisa Berarti Konsentrasi Berbeda untuk Gas Berbeda?
• Apa yang Sebenarnya Ditunjukkan Lima Tingkat LED Itu?
• Studi Kasus: Kenapa Hidrogen Sulfida Butuh Perhatian Berbeda Meski “Terdeteksi”?
• Leak Detector vs Monitor Atmosfer Ruang Terbatas: Dua Alat, Dua Tujuan
• Cara Memakai Gas Leak Detector Portabel dengan Benar di Lapangan
• Kesalahan Umum saat Menafsirkan Hasil Leak Detector
• Instrumen yang Sesuai untuk Melacak Kebocoran Gas Mudah Terbakar
• Kesimpulan
• FAQ

Bagaimana Satu Sensor Bisa Bereaksi terhadap Belasan Jenis Gas Sekaligus?

Leak detector portabel untuk gas mudah terbakar umumnya tidak menyimpan satu sensor khusus untuk tiap jenis gas seperti pada multi–gas monitor kelas industri. Yang dipakai adalah satu elemen sensor non–spesifik yang bereaksi terhadap sifat kimia umum yang dimiliki banyak senyawa organik mudah menguap – bukan terhadap satu molekul tertentu. Itulah sebabnya satu daftar gas yang dapat dideteksi bisa mencakup alkana ringan (metana, etana, propana, iso–butana, heksana), senyawa aromatik (benzena, toluena, p–xylene), alkohol (etanol), aldehida (formaldehida, asetaldehida), hidrogen, amonia, dan hidrogen sulfida sekaligus – semuanya lewat satu jalur sensor yang sama.

Sensor gas mudah terbakar yang bersifat non–spesifik seperti ini memang dirancang untuk merespons hampir semua uap dan gas yang mudah terbakar, bukan hanya satu senyawa saja, sehingga sekali dipasang ia bisa “menangkap” kebocoran dari berbagai sumber tanpa perlu diganti–ganti sensornya (ISHN, Calibrating Combustible Gas Sensors). Sifat non–spesifik ini adalah keunggulan sekaligus sumber kerancuan: keunggulan karena satu alat bisa dipakai untuk banyak skenario kebocoran, kerancuan karena orang cenderung menganggap angka pembacaannya berlaku sama persis untuk setiap gas yang tertulis di spesifikasi.

Kenapa Angka yang Sama pada LED Bisa Berarti Konsentrasi Berbeda untuk Gas Berbeda?

Setiap sensor gas mudah terbakar perlu ditera menggunakan satu gas tertentu yang disebut gas acuan kalibrasi. Selama gas yang dijumpai di lapangan sama persis dengan gas acuan tersebut, pembacaannya akan mendekati konsentrasi sebenarnya (ISHN, Calibrating Combustible Gas Sensors). Masalahnya muncul ketika gas yang bocor berbeda dari gas acuan: respons fisik sensor terhadap tiap senyawa tidak seragam, karena bergantung pada ukuran molekul, laju difusi menuju elemen sensor, dan besarnya panas atau energi yang dilepaskan saat senyawa tersebut bereaksi pada elemen sensor. Molekul kecil dan mudah berdifusi seperti hidrogen dan metana umumnya memicu respons yang lebih cepat dan lebih kuat dibanding senyawa yang lebih berat, sehingga rasio antara pembacaan alat dan konsentrasi sebenarnya – yang dalam dunia deteksi gas dikenal sebagai faktor koreksi – bisa berbeda cukup jauh dari satu gas ke gas lain.

Konsekuensinya, dua gas yang berbeda pada konsentrasi aktual yang sama pun bisa memicu jumlah LED yang berbeda, dan sebaliknya, jumlah LED yang sama pada dua gas berbeda bisa mewakili konsentrasi aktual yang jauh berbeda pula. Ini bukan tanda alat rusak atau tidak akurat, melainkan konsekuensi wajar dari cara kerja sensor yang dikalibrasi tunggal terhadap satu gas acuan. Memahami hal ini penting supaya jumlah LED yang menyala tidak langsung diterjemahkan sebagai “tingkat bahaya X” yang sama untuk setiap jenis gas yang mungkin sedang bocor.

Apa yang Sebenarnya Ditunjukkan Lima Tingkat LED Itu?

Pada Environmental Meter PCE–GA 10, kelima LED tersusun dalam dua mode sensitivitas yang bisa dipilih pengguna, dengan ambang batas yang ditetapkan berdasarkan pembacaan metana sebagai berikut:

Karena ambang ini ditetapkan terhadap metana, gas lain yang responsnya lebih kuat dari metana pada konsentrasi yang sama bisa memicu LED menyala lebih cepat meskipun konsentrasi aktualnya masih relatif rendah, sementara gas yang responsnya lebih lemah baru memicu LED pada konsentrasi aktual yang jauh lebih tinggi. Untuk keperluan melacak lokasi kebocoran, karakteristik ini sebenarnya tidak menjadi masalah besar: yang dibutuhkan teknisi di lapangan bukan angka ppm yang presisi, melainkan arah perubahan – ke mana LED semakin banyak menyala, ke situlah sumber kebocoran semakin dekat. Sensitivitas tinggi dipakai untuk menyisir area secara luas dari jarak yang lebih jauh, lalu begitu LED mulai menyala, sensitivitas rendah dipakai untuk mempersempit titik pastinya tanpa alarm berbunyi terus–menerus.

Yang perlu diwaspadai adalah saat angka LED ini mulai ditarik sebagai kesimpulan konsentrasi absolut – misalnya untuk pelaporan kepatuhan atau untuk memutuskan apakah suatu ruangan aman dari gas beracun. Di sinilah batas kegunaan LED bertingkat pada leak detector jenis ini perlu dipahami dengan jelas, terutama saat gas yang dicurigai bukan gas mudah terbakar biasa, melainkan gas beracun seperti hidrogen sulfida.

Studi Kasus: Kenapa Hidrogen Sulfida Butuh Perhatian Berbeda Meski “Terdeteksi”?

Hidrogen sulfida (H₂S) sering muncul dalam daftar gas yang dapat dideteksi oleh leak detector kombustibel karena sifatnya yang juga mudah terbakar, dengan batas ledak bawah (LEL) sekitar 4,0% volume atau setara 40.000 ppm (CDC/NIOSH, IDLH Documentation for Hydrogen Sulfide). Dalam konteks ruang terbatas, ambang 10% dari LEL yang menjadi acuan pengujian atmosfer pra–masuk berarti sekitar 4.000 ppm (OSHA 29 CFR 1910.146, Permit-Required Confined Spaces).

Namun bahaya utama H₂S bagi manusia bukan datang dari sisi ledakan, melainkan dari toksisitasnya yang bekerja pada konsentrasi jauh lebih rendah. Batas pajanan yang berlaku untuk gas ini berada di kisaran puluhan ppm, bukan ribuan: batas pajanan langit–langit (ceiling) versi OSHA berada di 20 ppm dengan toleransi puncak 50 ppm selama maksimal sepuluh menit, sementara nilai anjuran NIOSH bahkan lebih ketat, yaitu 10 ppm sebagai batas langit–langit sepuluh menit (OSHA, Hydrogen Sulfide – Hazards). Pada konsentrasi 100 ppm, H₂S sudah masuk kategori immediately dangerous to life or health (IDLH) menurut NIOSH (CDC/NIOSH, IDLH Documentation for Hydrogen Sulfide).

Artinya, efek toksik H₂S pada manusia sudah muncul di kisaran puluhan ppm – ratusan kali lebih rendah dibanding ambang 10% LEL yang menjadi rujukan keselamatan ledakan. Leak detector yang tingkat LED–nya ditetapkan berdasarkan pembacaan metana dalam skala ratusan hingga ribuan ppm tidak dirancang untuk menangkap ambang pajanan racun yang jauh lebih rendah itu. Kehadiran H₂S dalam daftar gas yang dapat dideteksi berarti sensor akan ikut bereaksi bila konsentrasinya cukup tinggi untuk memicu respons kombustibel – bukan jaminan bahwa alat ini bisa dipakai sebagai monitor pajanan H₂S harian di tempat kerja.

Leak Detector vs Monitor Atmosfer Ruang Terbatas: Dua Alat, Dua Tujuan

Perbedaan ambang di atas mengarah pada satu hal penting: leak detector genggam berbasis LED dan monitor atmosfer untuk ruang terbatas sebenarnya dirancang untuk menjawab pertanyaan yang berbeda, meski sama–sama berupa “alat deteksi gas”.

Untuk kebutuhan pengujian atmosfer pra–masuk ruang terbatas secara formal, pembahasan lebih lengkap mengenai prosedur, ambang oksigen, dan pemilihan multi–gas monitor sudah dibahas tersendiri dalam panduan K3 confined space. Sementara itu, bila kebutuhannya adalah pemantauan pajanan personal terhadap satu gas spesifik seperti hidrogen atau amonia, instrumen dengan sensor khusus per gas seperti pada Gasman–H2 atau Gasman–NH3 akan memberi pembacaan konsentrasi yang lebih relevan dibanding leak detector kombustibel serbaguna.

Cara Memakai Gas Leak Detector Portabel dengan Benar di Lapangan

Agar hasil pelacakan kebocoran konsisten dan tidak menyesatkan, urutan pemakaian berikut umumnya berlaku untuk leak detector jenis LED bertingkat:

1. Nyalakan alat di udara bersih dan biarkan proses pemanasan sensor selesai sebelum mulai pengujian, karena elemen sensor perlu mencapai suhu kerja stabil lebih dulu.
2. Biarkan kalibrasi nol otomatis (auto–zero) selesai di area yang dipastikan bebas gas sebagai baseline pembacaan.
3. Mulai dengan sensitivitas tinggi (High) agar bisa menangkap konsentrasi rendah dari jarak yang lebih jauh saat menyisir area yang luas.
4. Dekatkan ujung sensor ke titik–titik yang dicurigai – sambungan pipa, fitting, katup, seal, atau area sekitar mesin dan jalur suplai gas.
5. Amati arah perubahan nyala LED, bukan angka pastinya – semakin banyak LED menyala saat sensor mendekati satu titik, semakin dekat titik tersebut dengan sumber kebocoran.
6. Alihkan ke sensitivitas rendah (Low) begitu LED menyala penuh pada sensitivitas tinggi, untuk mempersempit lokasi sumber tanpa alarm yang terus–menerus berbunyi.
7. Catat lokasi temuan dan lanjutkan dengan prosedur perbaikan atau isolasi jalur gas sesuai SOP setempat.
8. Gunakan instrumen dengan sensor spesifik per gas bila yang dibutuhkan adalah angka konsentrasi tervalidasi untuk keperluan pelaporan atau kepatuhan, bukan sekadar lokasi kebocoran.

Kesalahan Umum saat Menafsirkan Hasil Leak Detector

• Menganggap jumlah LED yang sama berarti bahaya yang sama untuk semua jenis gas, padahal ambangnya ditetapkan berdasarkan satu gas acuan saja.
• Memakai leak detector sebagai pengganti uji atmosfer pra–masuk ruang terbatas, padahal keduanya dirancang untuk tujuan yang berbeda.
• Melewatkan proses pemanasan sensor dan auto–zero sebelum mulai inspeksi, sehingga baseline pembacaan bergeser dan hasilnya kurang konsisten.
• Mengasumsikan gas yang tidak memicu LED berarti benar–benar tidak ada, padahal bisa jadi konsentrasinya masih berada di bawah ambang sensitivitas sensor untuk gas tersebut.
• Menunda penggantian sensor meski sudah mendekati akhir masa pakainya, yang berisiko menurunkan konsistensi respons alat dari waktu ke waktu.

Instrumen yang Sesuai untuk Melacak Kebocoran Gas Mudah Terbakar

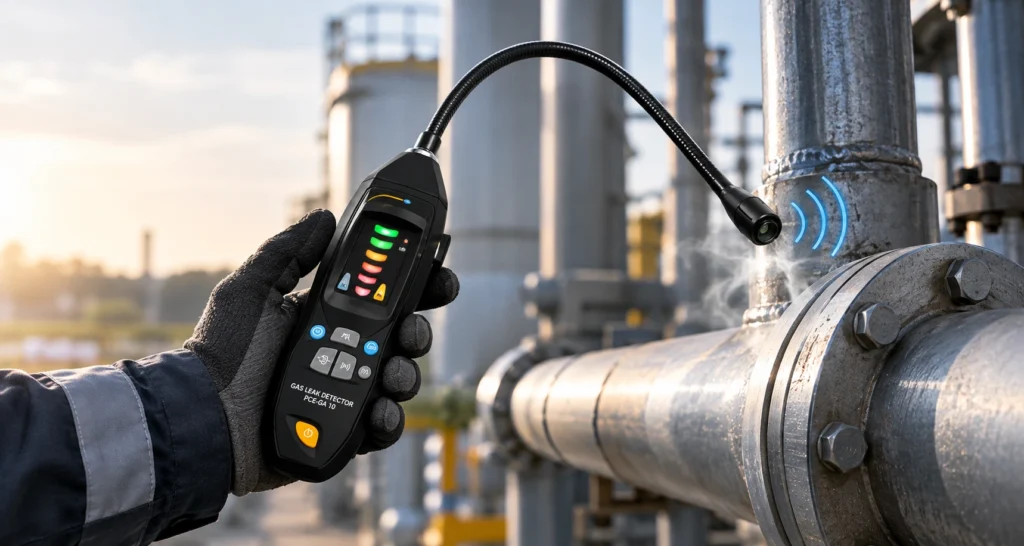

Environmental Meter PCE–GA 10 dirancang khusus untuk pekerjaan pelacakan lokasi kebocoran seperti yang dibahas di atas, bukan sebagai monitor atmosfer ruang terbatas atau alat pemantau pajanan personal. Sensor gooseneck sepanjang sekitar 500 mm memungkinkan ujung sensor dijangkaukan ke celah sempit di balik pipa, sambungan, atau komponen mesin tanpa harus memposisikan seluruh badan alat terlalu dekat dengan titik yang dicurigai.

Alat ini merespons rangkaian gas mudah terbakar yang cukup luas – mulai dari metana, etana, propana, iso–butana, dan heksana, hingga hidrogen, amonia, benzena, toluena, p–xylene, etanol, etilena, formaldehida, asetaldehida, dan hidrogen sulfida – dengan rentang ukur hingga 10.000 ppm dan sensitivitas di bawah 50 ppm untuk metana. Waktu respons di bawah dua detik membuat pergerakan sensor di sepanjang jalur pipa tetap efektif untuk menangkap perubahan konsentrasi secara real–time, sementara indikasi terpadu berupa lima LED, alarm akustik hingga 85 dB, dan getaran haptik memastikan sinyal kebocoran tetap tertangkap meskipun teknisi sedang berada di lingkungan yang bising atau minim pencahayaan.

Baterai lithium–ion isi ulang dan sensor yang dapat diganti dengan masa pakai rata–rata sekitar lima tahun menjadikan alat ini praktis untuk inspeksi rutin di pabrik, ruang mesin, atau jalur pipa gas tanpa bergantung pada sumber daya listrik tetap. Paket pembelian sudah mencakup adaptor daya, tas jinjing, dan manual pengguna, sehingga alat siap dipakai langsung untuk kebutuhan inspeksi lapangan sehari–hari.

Kesimpulan

Nyala LED pada leak detector genggam bukan angka konsentrasi yang berlaku sama untuk setiap gas – ia adalah indikator relatif yang ditetapkan berdasarkan respons sensor terhadap satu gas acuan, biasanya metana. Untuk gas lain, besarnya respons pada konsentrasi yang sama bisa berbeda cukup jauh, dan untuk gas beracun seperti hidrogen sulfida, ambang bahaya kesehatannya jauh lebih rendah daripada ambang ledakan yang menjadi acuan kalibrasi.

Hal ini tidak mengurangi kegunaan leak detector untuk tugas yang memang dirancang untuknya, yaitu melacak lokasi kebocoran secara cepat di lapangan. Justru dengan memahami batas kegunaan ini, teknisi bisa memakai LED bertingkat sebagai penunjuk arah menuju sumber kebocoran, sambil tetap mengandalkan instrumen dengan sensor spesifik per gas ketika yang dibutuhkan adalah angka konsentrasi tervalidasi atau keputusan keselamatan atmosfer ruang terbatas.

Pada akhirnya, LED yang menyala adalah petunjuk arah menuju sumber kebocoran, bukan angka pasti tingkat bahaya gas yang sedang bocor.

FAQ

Apakah PCE–GA 10 bisa menunjukkan konsentrasi gas dalam ppm yang tepat untuk semua gas yang tercantum di spesifikasi?

Tidak untuk semua gas secara merata. Ambang tingkat LED ditetapkan berdasarkan respons terhadap metana, sehingga gas lain dengan respons sensor yang berbeda bisa memicu jumlah LED yang tidak sepenuhnya sebanding dengan konsentrasi aktualnya.

Kenapa dua leak detector dari merek berbeda bisa menyalakan jumlah LED yang berbeda untuk kebocoran gas yang sama?

Karena masing–masing sensor dikalibrasi terhadap gas acuan dan skala ambangnya sendiri. Perbedaan desain sensor, gas acuan kalibrasi, dan ambang tiap tingkat LED membuat dua alat bisa menampilkan pola nyala yang berbeda meski berada di lokasi kebocoran yang sama.

Apakah PCE–GA 10 bisa dipakai untuk menguji atmosfer sebelum masuk ruang terbatas (confined space)?

Alat ini dirancang untuk melacak lokasi kebocoran di sepanjang pipa dan sambungan, bukan untuk menggantikan prosedur pengujian atmosfer pra–masuk ruang terbatas yang membutuhkan pembacaan %LEL, kadar oksigen, dan gas toksik secara bersamaan dari instrumen dengan sensor spesifik per parameter.

Bagaimana cara kerja mode sensitivitas High dan Low pada alat ini?

Mode High dipakai untuk menyisir area secara luas karena mampu menangkap konsentrasi rendah dari jarak yang lebih jauh. Setelah LED mulai menyala penuh, mode Low membantu mempersempit lokasi sumber kebocoran tanpa alarm yang terus–menerus berbunyi.

Apakah alat ini bisa dipakai untuk memantau pajanan hidrogen sulfida di tempat kerja?

Kurang sesuai untuk keperluan itu. Ambang bahaya kesehatan hidrogen sulfida berada di kisaran puluhan ppm, jauh di bawah skala ratusan hingga ribuan ppm yang menjadi acuan tingkat LED pada leak detector kombustibel. Untuk pemantauan pajanan gas toksik spesifik, instrumen dengan sensor elektrokimia khusus gas tersebut lebih tepat digunakan.

Berapa lama umur sensor PCE–GA 10 dan apa yang terjadi setelah masa pakainya habis?

Sensor memiliki masa pakai rata–rata sekitar lima tahun dan dapat diganti tanpa perlu mengganti seluruh unit alat, sehingga konsistensi respons sensor dapat dijaga dengan penggantian berkala.

Apakah kalibrasi otomatis pada alat ini sama dengan kalibrasi menggunakan gas referensi bersertifikat?

Kalibrasi otomatis pada alat ini bekerja sebagai penyetelan titik nol (baseline) di udara bersih, bukan penyetelan span menggunakan gas referensi bersertifikat seperti pada prosedur kalibrasi instrumen keselamatan kelas industri.
