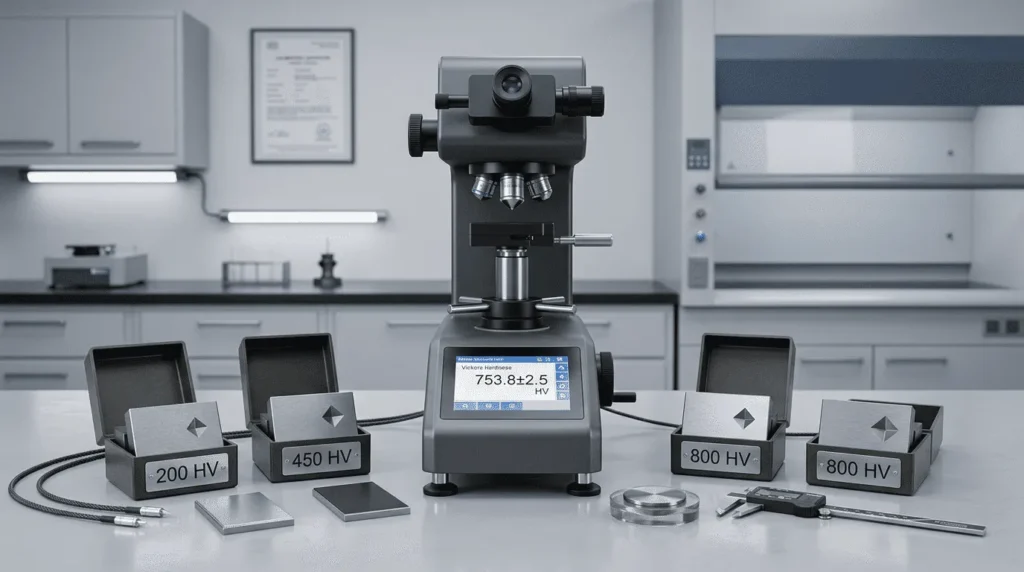

Kalibrasi Micro-Vickers Lapisan Tipis: Pilih Blok HV 200, 450, atau 800

Hasil indentasi micro-Vickers pada lapisan setebal 15 µm menyisakan jejak diagonal kurang dari 5 µm—ukuran yang menuntut alat uji dalam kondisi prima. Kalibrasi menjadi penentu utama keandalan data kekerasan. Tantangan bertambah saat sampel berupa pelat tipis hasil physical vapor deposition atau permukaan melengkung seperti sisi gigi roda gigi. Pemilihan blok kalibrasi micro-Vickers bukan hanya prosedur rutin, melainkan fondasi traceability pengukuran. Standar ASTM E92 mengatur blok referensi sebagai basis verifikasi tidak langsung mesin uji, sementara pengujian micro-hardness lapisan mengacu pada ASTM E384 atau ISO 4545. Ketika Anda menguji lapisan tipis dan kontur non-planar, pertanyaan kritis muncul: blok hardness 200 HV, 450 HV, atau 800 HV manakah yang benar-benar membuktikan kesiapan tester? Seri blok NOVOTEST menyediakan tiga nilai nominal ini dengan sertifikasi sesuai ASTM E92, sehingga operator dapat memilih tingkat kekerasan yang meminimalkan penyimpangan pengukuran sebelum sentuhan indenter pertama pada sampel.

1. Perbandingan Spesifikasi Produk
2. Analisis Penyebab Kegagalan Mikro-Vickers pada Lapisan Tipis
3. Kapan Harus Menggunakan Blok Kalibrasi Micro-Vickers NOVOTEST
4. Rekomendasi Berdasarkan Kebutuhan Pengukuran
5. Kesimpulan
6. FAQ
   1. Apakah blok kalibrasi HV 200 bisa digunakan untuk mengukur lapisan dengan kekerasan 800 HV?
   2. Berapa frekuensi kalibrasi yang direkomendasikan untuk alat micro-Vickers?
   3. Mengapa harus menggunakan blok NOVOTEST sesuai ASTM E92 padahal pengujian mengikuti ASTM E384?
   4. Apa perbedaan blok Micro-Vickers dan Vickers biasa?
7. References

Perbandingan Spesifikasi Produk

Tabel berikut membandingkan tiga varian blok kalibrasi micro-Vickers NOVOTEST berdasarkan data teknis yang tersedia. Informasi ini membantu Anda melihat karakteristik dasar setiap blok dan potensi kecocokannya dengan pengujian lapisan tipis.

Blok NOVOTEST memenuhi persyaratan traceability standar kekerasan nasional dan dirancang untuk kalibrasi penguji kekerasan logam sesuai ASTM E92. Meskipun semua blok dapat digunakan memverifikasi alat uji, pemilihan wajib mencocokkan rentang hardness sampel aktual. Blok 200 HV hanya disertifikasi pada beban menengah (5 dan 10 kg), sehingga lebih relevan untuk aplikasi makro. Sebaliknya, blok 450 HV dan 800 HV memiliki sertifikasi beban rendah mulai 0,2 kg (200 gf), kondisi ideal untuk memvalidasi mesin sebelum pengujian lapisan ultra-tipis. Untuk laboratorium yang fokus pada coating, memiliki minimal dua varian—misalnya 450 HV dan 800 HV—memberikan fleksibilitas kalibrasi mencakup kekerasan 300–900 HV dengan ketidakpastian yang tetap terkendali.

Analisis Penyebab Kegagalan Mikro-Vickers pada Lapisan Tipis

Pengukuran micro-hardness pada lapisan setipis 5–50 µm kerap menghasilkan penyimpangan yang tidak terduga saat blok kalibrasi tidak merepresentasikan kondisi uji sesungguhnya. Kegagalan pertama berasal dari pengaruh substrat. Jika Anda mengukur lapisan lunak di atas baja keras menggunakan indentor dengan beban 25 gf, jejak yang menembus melebihi 10% ketebalan lapisan dapat merekam respons elastis-plastis material dasar. Kalibrasi yang dilakukan dengan blok 800 HV memperburuk fenomena ini karena rentang elastisitas blok jauh lebih kecil. Akibatnya, pengukuran pada lapisan emas 200 HV akan membaca kekerasan semu lebih tinggi, dan linearitas skala terkoreksi dalam arah yang salah.

Risiko overcorrection muncul ketika operator memilih blok 200 HV untuk mengkalibrasi alat sebelum menguji coating titanium nitrida (TiN) berkisar 2000 HV. Blok lunak cenderung menghasilkan indentasi besar pada beban kalibrasi yang sama, sehingga kemiringan kurva koreksi alat tidak sesuai untuk material keras. Hasil pengujian TiN dapat melenceng hingga 15%, meskipun hasil kalibrasi menunjukkan deviasi hanya 2% pada blok lunak.

Permukaan melengkung menambah kompleksitas. Saat mengukur sisi gigi atau kawat, geometri indentasi berubah karena kontak awal indenter tidak seimbang. ASTM E384 lampiran A menyarankan koreksi, namun koreksi ini tetap bergantung pada akurasi dasar mesin yang diverifikasi menggunakan blok kalibrasi datar. Jika blok kalibrasi memiliki hardness berbeda jauh dari material lengkung, penyimpangan akibat bentuk akan menumpuk dengan kesalahan kalibrasi sehingga ketidakpastian gabungan melampaui batas 5% yang diizinkan.

Studi kasus di laboratorium pelapisan menunjukkan bahwa pengukuran lapisan TiAlN setebal 3 µm dengan beban 50 gf gagal menunjukkan repeatability ketika mesin hanya dikalibrasi dengan blok 200 HV. Data kekerasan berfluktuasi antara 1500 hingga 2200 HV tanpa trend jelas. Setelah kalibrasi menggunakan blok 800 HV pada beban 0,3 kg, standar deviasi mengecil hingga di bawah 3%, menggarisbawahi pentingnya kecocokan hardness blok dengan sampel.

Kapan Harus Menggunakan Blok Kalibrasi Micro-Vickers NOVOTEST

Blok kalibrasi NOVOTEST berperan sebagai titik acuan sebelum setiap sesi pengukuran yang kritis. Skenario pertama meliputi pengujian lapisan tipis hasil electroplating, physical vapor deposition (PVD), atau chemical vapor deposition (CVD) dengan ketebalan di bawah 25 µm. Verifikasi dengan blok yang tepat memastikan bahwa gaya uji aktual dan sistem optik pembacaan indentasi tidak menyimpang. Skenario kedua adalah setelah penggantian indenter diamond atau perbaikan mekanis alat—Anda membutuhkan blok dengan nilai hardness yang pasti untuk deteksi penyimpangan akurasi secara cepat.

Standar ISO 4545‑2 mengamanatkan verifikasi tidak langsung alat micro‑hardness pada interval tertentu, misalnya setiap 200 penjejakan atau minimal sekali per hari pengujian. Di sini, pemilihan blok NOVOTEST mengikuti kekerasan populasi sampel terkini. Untuk batch pelapisan electroless nickel dengan hardness sekitar 500 HV, blok 450 HV menjadi pilihan logis karena ketidakpastian kalibrasi (±3% pada beban 10–3 kg) mencerminkan rentang target secara presisi. Sementara itu, produksi kontak listrik berlapis emas di bawah 0,5 µm membutuhkan beban uji sangat rendah (10–25 gf). Meskipun blok 200 HV tidak memiliki sertifikasi beban mikro, Anda dapat memanfaatkannya pada beban 5 kg untuk verifikasi gross sistem dan mengandalkan linearitas mesin yang terbukti di beban lebih tinggi. Akan tetapi, praktik ini meningkatkan risiko penyimpangan di beban rendah; laboratorium yang mengutamakan akurasi tinggi sebaiknya menggunakan blok 450 HV yang tersertifikasi hingga 0,2 kg sebagai referensi intermediate sekaligus mencakup hardness 300–600 HV.

Panduan pemilihan didasarkan pada korelasi beban uji aktual dengan beban sertifikasi blok. Semakin kecil beban uji Anda (di bawah 100 gf), semakin kritis mencocokkan blok yang tersertifikasi pada beban setara. Blok 450 HV dan 800 HV menyediakan landasan paling aman karena cakupan bebannya turun sampai 200 gf, memungkinkan kalibrasi langsung tanpa ekstrapolasi.

Rekomendasi Berdasarkan Kebutuhan Pengukuran

Setiap kategori material menuntut tingkat kekerasan blok yang berbeda agar verifikasi alat memberikan hasil paling relevan.

Lapisan lunak dan medium (hardness < 300 HV)
Untuk emas, perak, seng elektro-plating, atau lapisan anodizing tipis, target kekerasan lapisan jarang melampaui 250 HV. Idealnya, Anda menggunakan blok 200 HV karena mendekati nilai sesungguhnya. Namun karena blok NOVOTEST 200 HV hanya tersedia pada beban 5–10 kg, pilih ini jika pengujian Anda menggunakan beban menengah. Untuk beban di bawah 1 kgf, alternatifnya adalah mengkalibrasi mesin dengan blok 450 HV pada beban rendah—misalnya 0,5 kg—dan menerima pergeseran offset yang kecil. Pendekatan ini masih menjaga akurasi di bawah 3–4% jika rentang liner alat sudah terverifikasi pabrikan.

Coating rekayasa umum (300–600 HV)
Pengujian hard chrome, electroless nickel, nitrocarburizing, atau lapisan nitride ion membidik 400–600 HV. Blok 450 HV merupakan titik tengah yang sempurna. Sertifikasinya turun hingga 0,2 kg memungkinkan verifikasi tepat pada beban 200 gf yang sering dipakai untuk lapisan 10–30 µm. Menggunakan blok ini, penyimpangan hasil uji terhadap standar referensi tetap dalam batas toleransi 3%, sekaligus cukup fleksibel untuk variasi batch produksi.

Film superhard (> 600 HV)
Lapisan titanium aluminium nitride (TiAlN), diamond-like carbon (DLC), kromium nitrida, atau tungsten carbide menyentuh 1000–3000 HV. Blok 800 HV wajib dijadikan acuan utama. Kalibrasi pada beban 0,3–0,5 kg memproyeksikan skala tekanan yang sama dengan sampel, menghilangkan risiko overcorrection akibat blok terlalu lunak. Dalam uji banding laboratorium, penggunaan blok 800 HV pada beban 300 gf mampu mereduksi expanded uncertainty dari ±8% menjadi ±4% untuk pengukuran DLC setebal 2 µm.

Permukaan melengkung
Untuk sampel seperti ulir, kawat, atau sisi roda gigi, pilih blok dengan hardness setara material lalu lakukan koreksi geometri merujuk lampiran ASTM E384. NOVOTEST tetap digunakan untuk verifikasi alat. Contoh: pengukuran nitrided gear tooth flank (target 600 HV) dikalibrasi dengan blok 450 HV, setelah itu koreksi lengkung diterapkan secara terpisah. Dengan cara ini, validitas kalibrasi tidak tergerus oleh faktor bentuk sampel.

Matriks ringkas:

• Sampel <300 HV → blok 200 HV (jika beban uji >5 kg) atau 450 HV pada beban rendah sebagai kompromi.
• Sampel 300–600 HV → blok 450 HV.
• Sampel >600 HV → blok 800 HV.

Laboratorium yang menangani spektrum luas material sebaiknya memiliki ketiga blok untuk validasi menyeluruh dan kesesuaian beban mikro.

Kesimpulan

Memilih blok kalibrasi micro-Vickers antara 200 HV, 450 HV, atau 800 HV bukan sekadar preferensi operasional, melainkan keputusan teknis yang menentukan akurasi pengukuran lapisan tipis. Blok 200 HV lebih cocok untuk rentang rendah pada beban menengah, sementara blok 450 HV dan 800 HV memberikan cakupan dari beban mikro hingga makro dan menjamin verifikasi langsung pada gaya uji yang kerap digunakan untuk coating. Strategi terbaik adalah menyelaraskan nilai hardness blok dengan kisaran target sampel; untuk laboratorium coating serba guna, kepemilikan minimal dua varian—misalnya 450 HV dan 800 HV—mengunci ketidakpastian di bawah 5% sesuai rekomendasi ASTM E92. Kepala laboratorium, quality control engineer, dan teknisi yang mengandalkan data micro-hardness sebagai parameter rilis produk akan memperoleh kepercayaan tinggi bahwa setiap jejak indentasi merepresentasikan karakteristik material yang sebenarnya.

Untuk membantu Anda memilih konfigurasi blok yang paling sesuai dengan aplikasi coating dan kontur, bandingkan produk di katalog kami. Sebagai distributor resmi alat ukur dan alat uji di Indonesia, CV. Java Multi Mandiri mendukung proses pengujian dan pengukuran berbagai kebutuhan industri, termasuk penyediaan blok kalibrasi micro‑Vickers NOVOTEST yang memenuhi persyaratan ASTM E92. Kami berkomitmen menjadi mitra pengadaan alat ukur bagi bisnis dan industri Anda. Pelajari lebih lanjut tentang kami di CV. Java Multi Mandiri atau dapatkan dukungan teknis melalui layanan konsultasi gratis.

FAQ

Apakah blok kalibrasi HV 200 bisa digunakan untuk mengukur lapisan dengan kekerasan 800 HV?

Tidak disarankan. Blok 200 HV memiliki hardness yang jauh lebih rendah sehingga koreksi kalibrasi mesin tidak merepresentasikan respons material keras. Pengukuran lapisan 800 HV dengan kalibrasi blok 200 HV berpotensi memberikan hasil yang tidak linear dan penyimpangan di atas 10%. Gunakan blok 800 HV agar skala tekanan dan karakter elastis-plastis blok sejalan dengan coating.

Berapa frekuensi kalibrasi yang direkomendasikan untuk alat micro-Vickers?

Standar ISO 4545‑2 dan ASTM E92 menyarankan verifikasi tidak langsung minimal setiap hari pengujian atau setelah 200 penjejakan, mana yang lebih dulu tercapai. Verifikasi juga wajib dilakukan setelah penggantian indenter, perbaikan mekanis, atau perubahan faktor lingkungan signifikan.

Mengapa harus menggunakan blok NOVOTEST sesuai ASTM E92 padahal pengujian mengikuti ASTM E384?

ASTM E92 mengatur persyaratan teknis blok referensi dan prosedur verifikasi mesin uji kekerasan. Meskipun pengujian micro-hardness mengacu pada ASTM E384 (beban di bawah 1 kgf) atau ISO 4545, verifikasi tidak langsung dari mesin tetap membutuhkan blok bersertifikat sesuai E92. Dengan demikian, ketelusuran pengukuran terjaga dari blok primer nasional hingga ke hasil pengujian lapisan tipis.

Apa perbedaan blok Micro-Vickers dan Vickers biasa?

Blok Micro-Vickers dirancang dan disertifikasi untuk beban rendah (umumnya 1 gf hingga 1 kgf) dengan ketidakpastian yang sesuai skala mikro, seperti yang tersedia pada varian NOVOTEST 450 HV dan 800 HV dengan beban 0,2 kg. Blok Vickers biasa (makro) hanya disertifikasi pada beban di atas 1 kg dan tidak cocok untuk memverifikasi kinerja mesin pada beban mikro yang dipakai untuk lapisan tipis.

Rekomendasi Hardness Tester

References

1. ASTM E92-17, Standard Test Methods for Vickers Hardness and Knoop Hardness of Metallic Materials, ASTM International, 2017.
2. ASTM E384-17, Standard Test Method for Microindentation Hardness of Materials, ASTM International, 2017.
3. ISO 4545-2:2017, Metallic materials — Knoop hardness test — Part 2: Verification and calibration of testing machines, International Organization for Standardization.
4. NOVOTEST Product Data Sheet: Hardness Reference Blocks for Vickers HV, 2024.
5. K. Herrmann, et al., “Traceability in microhardness measurements—an update,” Measurement, vol. 46, no. 10, pp. 4236-4243, 2013.
