Magnetic Test Block MTU-3: Spesifikasi dan Aplikasi Quality Control

Dalam industri manufaktur Indonesia yang semakin kompetitif, akurasi deteksi cacat menjadi penentu utama kualitas produk dan profitabilitas perusahaan. Magnetic Test Block MTU-3 hadir sebagai solusi kalibrasi critical untuk sistem magnetic particle inspection, memastikan sensitivitas deteksi retakan yang konsisten sesuai standar internasional. Perangkat ini menjadi fondasi quality control NDT yang andal, mendukung proses kalibrasi magnetic powder yang presisi dan kepatuhan terhadap EN ISO 9934-2. Bagi para decision-maker di sektor procurement dan quality assurance, investasi dalam alat maupun blok kalibrasi yang terverifikasi memberikan perlindungan terhadap risiko produk cacat yang berpotensi menimbulkan biaya besar dan dampak reputasional.

Spesifikasi Teknis Magnetic Test Block MTU-3
Aplikasi dalam Quality Control dan NDT
Proses Kalibrasi Magnetic Particle Inspection
Keunggulan dan Manfaat untuk Industri
Panduan Pemilihan dan Standard Compliance
Implementation dan Maintenance Best Practices
Kesimpulan
Pertanyaan yang Sering Diajukan
Mitra Terpercaya untuk Magnetic Particle Inspection

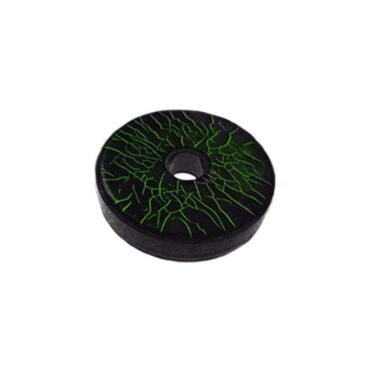

Spesifikasi Teknis Magnetic Test Block MTU-3

Dari perspektif bisnis, pemahaman mendalam tentang spesifikasi teknis Magnetic Test Block MTU-3 menjadi dasar evaluasi investasi yang rasional. Blok uji ini dirancang sebagai alat referensi tipe 1 sesuai standar EN ISO 9934-2, menjamin kompatibilitas dengan sistem inspeksi partikel magnetik yang digunakan secara global.

Material penyusunnya menggunakan baja berkode 90MnCrV8 yang melalui proses grinding presisi pada ketebalan 9,7 ± 0,05 mm. Proses pengerasan dilakukan pada suhu 860°C selama 2 jam dengan metode oil quenching, menghasilkan kekerasan material antara 63 hingga 70 HRC. Tingkat kekerasan ini memastikan ketahanan aus yang optimal untuk penggunaan berulang dalam jangka panjang.

Konfigurasi cacat pada blok uji terdiri dari dua tipe utama: grinding cracks yang dihasilkan dengan kecepatan 35 m/s menggunakan grain 46J7, dan corrosion cracks yang dibentuk melalui proses pemanasan pada suhu 145-150°C selama 1,5 jam. Pola cacat yang terkontrol ini memungkinkan verifikasi sensitivitas sistem deteksi dengan konsistensi tinggi.

Parameter	Spesifikasi Teknis	Signifikansi Bisnis
Bentuk	Disc	Desain simetris untuk distribusi medan magnet merata
Material	Baja 90MnCrV8	Ketahanan aus tinggi untuk masa pakai panjang
Dimensi	Diameter 50 mm, Tebal 11 mm	Kompatibel dengan berbagai sistem magnetisasi
Lubang Tengah	Diameter 10,5 mm	Memungkinkan magnetisasi dengan arus langsung
Kekerasan	63-70 HRC	Mempertahankan integritas pola cacat selama penggunaan berulang
Magnetisasi	Central ladder, DC 1 kA (peak)	Standar yang konsisten untuk hasil yang dapat direproduksi

Aplikasi dalam Quality Control dan NDT

Dalam konteks operasional industri, Magnetic Test Block MTU-3 memberikan nilai strategis melalui aplikasinya yang luas di berbagai sektor kritikal. Implementasi yang tepat tidak hanya meningkatkan kualitas produk tetapi juga mengurangi biaya terkait kegagalan deteksi dini.

Industri Aerospace dan Penerbangan: Komponen struktural pesawat seperti landing gear dan engine mounting memerlukan inspeksi bebas retakan dengan akurasi tertinggi. MTU-3 memastikan sistem magnetic particle inspection dapat mendeteksi cacat mikroskopis yang berpotensi menyebabkan kegagalan katastropik. Dengan menggunakan blok uji ini secara rutin, perusahaan penerbangan dapat mempertahankan kepatuhan terhadap standar keselamatan FAA dan EASA.
Sektor Otomotif dan Manufaktur: Pada proses produksi komponen kritis seperti crankshaft, connecting rod, dan steering components, verifikasi sensitivitas sistem NDT menjadi kunci pencegahan recall produk. Implementasi MTU-3 dalam jadwal kalibrasi rutin membantu mengurangi biaya garansi dan menjaga reputasi merek. Selain itu, alat ini mendukung standardisasi kualitas across multiple production lines.
Industri Energi dan Heavy Equipment: Untuk komponen turbin, pipa tekanan, dan struktur beban berat, deteksi retakan yang tepat waktu mencegah downtime yang mahal. Penggunaan MTU-3 memastikan bahwa sistem inspeksi dapat mengidentifikasi cacat sebelum berkembang menjadi kegagalan struktural. Dampaknya, perusahaan dapat mengoptimalkan jadwal maintenance dan menghindari biaya perbaikan tak terduga.

Proses Kalibrasi Magnetic Particle Inspection

Proses kalibrasi dengan Magnetic Test Block MTU-3 dirancang untuk memberikan hasil yang konsisten dan dapat direproduksi, yang merupakan prinsip dasar dalam sistem manajemen mutu. Metodologi ini memastikan bahwa sistem inspeksi partikel magnetik beroperasi pada sensitivitas optimal untuk deteksi cacat.

Langkah 1 – Persiapan Sistem dan Material

Pertama, pastikan sistem magnetic particle inspection dalam kondisi operasional normal. Siapkan magnetic powder yang akan diuji dan suspension medium sesuai dengan rekomendasi produsen. Kemudian, lakukan pembersihan permukaan MTU-3 menggunakan solvent yang sesuai untuk menghilangkan kontaminan yang mungkin mengganggu hasil inspeksi.

Langkah 2 – Magnetisasi dan Aplikasi Magnetic Powder

Tempatkan MTU-3 pada sistem magnetisasi dan terapkan arus sebesar 1 kA DC melalui lubang tengah. Selanjutnya, aplikasikan magnetic powder yang sedang diuji dengan metode yang konsisten, baik melalui spraying maupun immersion. Pastikan coverage yang merata pada seluruh permukaan blok uji.

Langkah 3 – Inspeksi dan Dokumentasi

Lakukan inspeksi di bawah sinar UV dengan intensitas yang memadai (minimum 1000 µW/cm²). Amati dan dokumentasikan pola indikasi yang muncul, termasuk jumlah dan kejelasan crack yang terdeteksi. Bandingkan hasil dengan baseline yang telah ditetapkan menggunakan magnetic powder referensi.

Langkah 4 – Analisis Komparatif dan Penyesuaian

Dari perbandingan tersebut, tentukan apakah magnetic powder yang diuji memenuhi sensitivitas yang disyaratkan. Jika diperlukan, lakukan penyesuaian pada konsentrasi magnetic powder atau parameter magnetisasi. Proses ini memastikan bahwa sistem inspeksi dapat mendeteksi cacat kritikal dengan andal.

Keunggulan dan Manfaat untuk Industri

Dari perspektif bisnis, implementasi Magnetic Test Block MTU-3 memberikan keunggulan kompetitif yang terukur melalui peningkatan kualitas dan pengurangan biaya operasional. Manfaat strategis ini menjadikannya investasi yang bernilai tinggi untuk organisasi yang berorientasi pada keunggulan kualitas.

Presisi Tinggi dalam Kalibrasi: Pola cacat yang terukur secara presisi pada MTU-3 memungkinkan verifikasi sensitivitas sistem inspeksi dengan akurasi konsisten. Keunggulan ini menghasilkan deteksi cacat yang andal, mengurangi false negative yang berpotensi menyebabkan kegagalan produk di lapangan. Dampak bisnisnya mencakup pengurangan biaya garansi dan peningkatan kepuasan pelanggan.
Kinerja Andal Jangka Panjang: Material dengan kekerasan 63-70 HRC dan proses manufacturing yang terkontrol menjamin konsistensi performa melalui ribuan siklus penggunaan. Daya tahan ini menerjemahkan langsung ke pengurangan biaya penggantian alat dan kontinuitas operasional yang lebih baik. Selain itu, reliabilitas yang tinggi meminimalkan variasi dalam proses quality control.
Kepatuhan Standar Internasional: Kesesuaian dengan EN ISO 9934-2 memastikan bahwa proses inspeksi memenuhi requirement regulatory yang berlaku secara global. Compliance ini memfasilitasi penerimaan produk di pasar ekspor dan mengurangi hambatan teknis dalam perdagangan internasional. Bagi perusahaan multinasional, standardisasi ini menyederhanakan audit dan sertifikasi.
Efisiensi Operasional: Proses kalibrasi yang terstandarisasi mengurangi ketergantungan pada tenaga ahli eksternal dan mempersingkat waktu validasi sistem. Efisiensi ini mengoptimalkan utilisasi peralatan NDT dan mengurangi downtime produksi yang terkait dengan kalibrasi. Secara finansial, efisiensi operasional berkontribusi pada pengurangan total cost of ownership.

Panduan Pemilihan dan Standard Compliance

Dalam proses procurement, pertimbangan compliance dan kesesuaian aplikasi menjadi faktor penentu keberhasilan implementasi Magnetic Test Block MTU-3. Pemahaman mendalam tentang requirement standar dan kriteria seleksi memastikan investasi yang optimal untuk kebutuhan spesifik organisasi.

Kepatuhan Standar EN ISO 9934-2

MTU-3 memenuhi persyaratan sebagai reference block tipe 1 menurut standar EN ISO 9934-2, yang menjamin kesesuaian untuk quality comparison of magnetic powders. Compliance ini essential untuk perusahaan yang mensyaratkan traceability metrologi dan audit readiness. Dalam konteks bisnis, kepatuhan standar internasional memfasilitasi penerimaan produk di pasar global dan menyederhanakan proses sertifikasi.

Opsi Sertifikasi dan Traceability

Untuk aplikasi yang memerlukan tingkat akurasi tertinggi, tersedia opsi sertifikasi kalibrasi dari laboratorium metrologi pihak ketiga yang terakreditasi ILAC. Sertifikasi ini memberikan jaminan tambahan mengenai ketertelusuran pengukuran ke standar nasional maupun internasional.

Kriteria Seleksi	Pertimbangan Bisnis	Rekomendasi Aplikasi
Compliance Standard	Wajib untuk industri regulated (aerospace, automotive)	Pilih MTU-3 dengan dokumentasi kepatuhan EN ISO 9934-2 lengkap
Tingkat Akurasi	Berdampak pada sensitivitas deteksi cacat	Semua aplikasi kritikal memerlukan presisi tinggi MTU-3
Opsi Sertifikasi	Diperlukan untuk audit eksternal dan tender pemerintah	Tambahkan sertifikat kalibrasi ILAC untuk aplikasi high-stakes
Kompatibilitas Sistem	Memastikan integrasi dengan existing NDT equipment	Verifikasi kesesuaian dengan sistem magnetisasi yang digunakan

Strategi Implementasi Berbasis Risiko

Untuk industri dengan konsekuensi kegagalan tinggi seperti penerbangan dan energi, disarankan menggunakan MTU-3 dengan sertifikasi kalibrasi lengkap. Sementara untuk aplikasi general manufacturing, unit standar dengan certificate of origin sudah memadai untuk kebutuhan quality control rutin.

Implementation dan Maintenance Best Practices

Optimalisasi nilai investasi Magnetic Test Block MTU-3 memerlukan implementasi yang tepat dan program pemeliharaan yang konsisten. Pendekatan terstruktur dalam penanganan dan perawatan memastikan akurasi jangka panjang dan mengurangi biaya siklus hidup.

Prosedur Penanganan dan Penyimpanan: Selalu gunakan sarung tangan bersih saat menangani MTU-3 untuk mencegah kontaminasi minyak dan korosi. Simpan dalam protective case yang disediakan pada lingkungan dengan kelembaban terkontrol. Hindari kontak dengan bahan kimia agresif yang dapat merusak pola cacat referensi. Setelah setiap penggunaan, bersihkan permukaan dengan solvent yang sesuai dan keringkan sepenuhnya sebelum penyimpanan.
Jadwal Verifikasi dan Kalibrasi Ulang: Lakukan verifikasi kinerja bulanan menggunakan magnetic powder referensi yang telah dikarakterisasi. Untuk kalibrasi ulang formal, rekomendasikan interval 12 bulan atau sesuai dengan requirement sistem manajemen mutu perusahaan. Dokumentasikan semua hasil verifikasi dalam log perawatan untuk mendukung audit dan analisis tren.
Manajemen Dokumentasi: Catat secara menyeluruh termasuk sertifikat kalibrasi, hasil verifikasi rutin, dan riwayat penggunaan. Dokumentasi ini tidak hanya mendukung kepatuhan regulasi tetapi juga memberikan data valuable untuk analisis performa sistem inspeksi jangka panjang. Implementasi sistem dokumentasi yang solid memfasilitasi investigasi ketidaksesuaian dan perbaikan proses.

Kesimpulan

Magnetic Test Block MTU-3 merupakan investasi strategis untuk organisasi yang mengutamakan keandalan sistem inspeksi non-destruktif. Dengan kepatuhan terhadap EN ISO 9934-2 dan konstruksi yang presisi, alat ini memberikan fondasi yang solid untuk program quality control yang efektif. Nilai bisnisnya tercermin dalam peningkatan deteksi cacat, pengurangan biaya terkait produk gagal, dan kemampuan mempertahankan compliance dengan standar industri.

Implementasi yang disertai dengan prosedur perawatan yang tepat menjamin konsistensi performa dan umur pakai yang panjang. Bagi para decision-maker, pertimbangan tidak hanya pada harga akuisisi tetapi pada total value yang mencakup keandalan, kepatuhan standar, dan dukungan terhadap operational excellence. Dalam landscape industri yang semakin kompetitif, investasi dalam alat kalibrasi yang terverifikasi seperti MTU-3 menjadi pembeda antara perusahaan yang unggul dan yang sekadar bertahan.

Pertanyaan yang Sering Diajukan

Apa fungsi Magnetic Test Block MTU-3 dalam quality control?

Fungsi utamanya adalah sebagai alat referensi untuk verifikasi sensitivitas sistem magnetic particle inspection. MTU-3 digunakan untuk membandingkan kualitas berbagai magnetic powder, memastikan kualitas selama operasi bench testing terjamin, dan menganalisis kinerja dalam pengujian partikel magnetik. Dalam konteks bisnis, alat ini menjadi fondasi program jaminan kualitas yang andal dan terukur.

Bagaimana cara kalibrasi magnetic particle inspection dengan MTU-3?

Proses kalibrasi dimulai dengan pembersihan blok uji, diikuti dengan magnetisasi menggunakan arus 1 kA DC melalui lubang tengah. Selanjutnya, aplikasikan magnetic powder yang diuji dan lakukan inspeksi di bawah sinar UV. Hasil indikasi cacat kemudian dibandingkan dengan baseline yang established menggunakan powder referensi. Proses ini memastikan sistem beroperasi pada sensitivitas optimal untuk deteksi cacat.

Apakah MTU-3 compliant dengan standard EN ISO 9934-2?

Ya, Magnetic Test Block MTU-3 memenuhi persyaratan sebagai reference block tipe 1 menurut standar EN ISO 9934-2. Kepatuhan ini menjamin kesesuaian untuk aplikasi quality comparison of magnetic powders dan verifikasi indication sensitivity dalam sistem inspeksi partikel magnetik. Untuk kebutuhan tertentu, tersedia opsi sertifikasi kalibrasi dari laboratorium terakreditasi ILAC.

Berapa harga Magnetic Test Block MTU-3 di Indonesia?

Harga MTU-3 bervariasi tergantung konfigurasi sertifikasi dan opsi tambahan. Unit dasar dengan certificate of origin umumnya memiliki titik harga yang berbeda dengan unit yang dilengkapi sertifikat kalibrasi ILAC. Untuk informasi harga terkini dan penawaran komersial yang disesuaikan dengan kebutuhan spesifik, disarankan berkonsultasi langsung dengan distributor resmi.

Bagaimana maintenance dan kalibrasi ulang MTU-3?

Pemeliharaan rutin meliputi pembersihan setelah penggunaan dan penyimpanan dalam kondisi terkontrol. Untuk kalibrasi ulang, rekomendasikan interval 12 bulan atau sesuai kebijakan mutu perusahaan. Proses kalibrasi ulang harus dilakukan oleh laboratorium metrologi yang kompeten untuk memastikan ketertelusuran pengukuran. Dokumentasi perawatan yang komprehensif mendukung audit dan analisis tren kinerja.

Apa perbedaan MTU-3 dengan test block lainnya?

MTU-3 memiliki karakteristik khusus sebagai reference block tipe 1 dengan pola cacat yang terstandarisasi dan material dengan kekerasan tinggi (63-70 HRC). Berbeda dengan test block generik, MTU-3 dirancang khusus untuk aplikasi comparison of magnetic powders sesuai standar EN ISO 9934-2. Konfigurasi magnetisasi melalui lubang tengah dengan arus 1 kA DC memberikan konsistensi yang unggul untuk hasil yang dapat direproduksi.
