Tantangan Utama di Industri Aerospace: Penurunan Hardness Vickers pada Bilah Turbin

Mendiagnosis akar penyebab penurunan nilai kekerasan Vickers pada bilah turbin adalah salah satu tugas paling krusial dan menantang bagi insinyur quality control. Bilah turbin beroperasi dalam lingkungan ekstrem dengan suhu tinggi dan tekanan mekanis luar biasa. Materialnya, seringkali berupa superalloy berbasis nikel atau titanium, dirancang dengan spesifikasi kekerasan yang sangat ketat untuk menahan creep, deformasi, dan fatik termal. Sebuah penurunan kecil dalam nilai HV bisa menjadi sinyal bahaya yang mahal.

Permasalahannya, sinyal tersebut seringkali ambigu. Di satu sisi, nilai HV yang lebih rendah memang bisa menjadi cerminan nyata dari cacat material. Proses casting, misalnya, bisa menghasilkan segregasi elemen paduan atau porositas mikro yang melunakkan struktur lokal. Sementara itu, heat treatment yang kurang tepat—seperti laju pendinginan quenching yang melenceng—juga akan menurunkan kekerasan secara merata. Di sisi lain, sumber masalah mungkin tidak dramatis itu. Indentor Vickers yang mulai aus, mekanisme pembebanan yang tidak akurat, atau kesalahan kalibrasi adalah penyebab umum alat ukur memberikan pembacaan yang menyimpang. Standar ASTM E92, yang menjadi acuan global, dengan tegas mewajibkan verifikasi kinerja hardness tester secara berkala menggunakan blok referensi bersertifikat. Tanpa verifikasi ini, teknisi bergerak dalam kegelapan, mengambil risiko scrapping komponen baik atau melewatkan komponen cacat yang berpotensi menyebabkan kegagalan katastrofik pada mesin pesawat.

Kebutuhan Pengujian yang Harus Dipenuhi Sebelum Inspeksi Bilah Turbin

Sebelum satu titik indentasi pun dibuat pada bilah turbin berharga, Anda harus memastikan bahwa sistem pengukuran kekerasan Vickers Anda memenuhi sederet persyaratan kritis. Ini bukan sekadar prosedur administratif; ini adalah fondasi integritas data yang akan menentukan nasib setiap komponen.

Pertama adalah akurasi. Pengujian harus mampu membedakan nilai HV dalam toleransi yang sangat sempit sesuai spesifikasi material. Deviasi sekecil apa pun dapat mengubah keputusan “terima” menjadi “tolak”. Kedua, repeatability. Anda harus yakin bahwa operator yang berbeda, mungkin di shift yang berbeda, akan mendapatkan hasil pengukuran yang konsisten pada area uji yang sama. Ketiga, traceability atau ketertelusuran. Setiap hasil pengukuran harus bisa ditelusuri kembali ke standar nasional atau internasional melalui rantai kalibrasi yang tidak terputus. Di sinilah peran kritis blok referensi dengan sertifikat kalibrasi ISO 17025 menjadi mutlak.

Proses Anda harus mencakup pengecekan kondisi fisik indentor menggunakan mikroskop. Indentor yang retak atau tumpul akan menghasilkan jejak yang tidak beraturan, menciptakan kesalahan pengukuran sistematis. Beban uji juga harus diverifikasi, memastikan mesin menerapkan gaya yang tepat, bukan sekadar mendekati. Seluruh prosedur ini mengerucut pada satu standar utama: ASTM E92, yang mendefinisikan metode standar untuk pengujian kekerasan Vickers logam dan, yang lebih penting dalam konteks ini, prosedur kalibrasi untuk peralatannya.

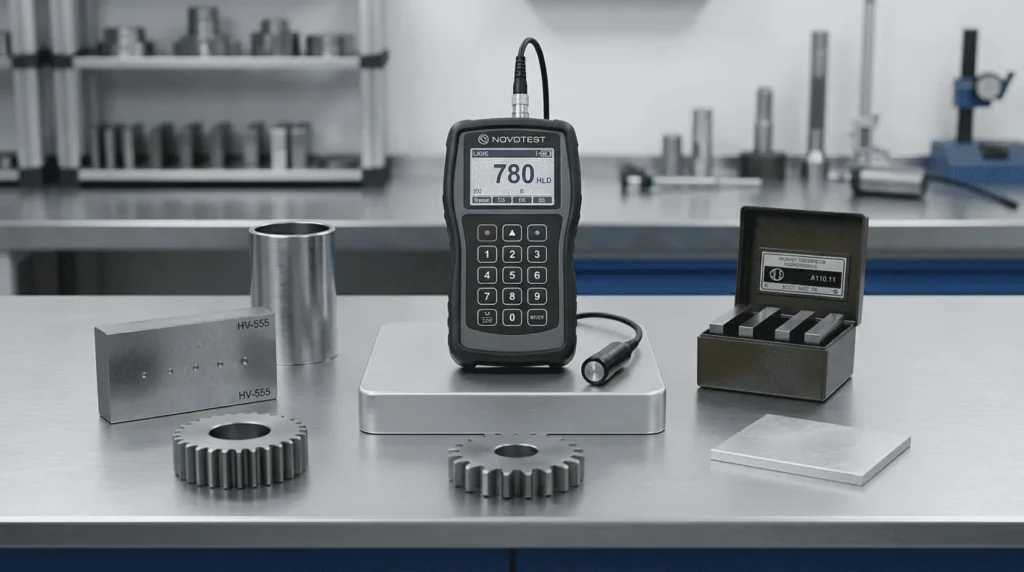

Solusi dengan Blok Uji Kekerasan Vickers HV NOVOTEST

Untuk menjawab kebutuhan verifikasi yang ketat ini, Blok Uji Kekerasan Vickers HV NOVOTEST hadir bukan sebagai sekadar pelengkap, melainkan sebagai instrumen kalibrasi esensial. Alat ini adalah representasi fisik dari standar acuan yang memungkinkan Anda mengonfirmasi keakuratan hardness tester Anda sebelum, selama, dan setelah inspeksi komponen kritis.

Blok ini tersedia dalam berbagai nilai kekerasan nominal yang merepresentasikan spektrum material bilah turbin, mulai dari HV 200±50, 450±75, hingga 800±50. Untuk kebutuhan aerospace yang sering menggunakan paduan keras, varian HV 450 dan 800 menjadi sangat relevan. Permukaannya diproses dengan toleransi kerataan dan kehalusan ekstrem—seringkali di bawah Ra 0.05 µm—yang menjamin setiap indentasi yang dibuat oleh intan Vickers akan memiliki kontur diagonal yang tajam dan terukur sempurna. Ini mengeliminasi variabel ketidakrataan permukaan yang dapat mempengaruhi akurasi pengukuran diagonal.

Setiap Blok Uji NOVOTEST dilengkapi dengan sertifikat kalibrasi yang mencatat nilai kekerasan sebenarnya, beserta ketidakpastian pengukurannya. Sertifikat ini adalah dokumen vital yang memberi Anda jejak audit yang jelas, menghubungkan alat ukur di lantai produksi Anda langsung ke standar metrologi primer. Ketersediaan dalam berbagai skala beban—mulai dari 0.2 kgf untuk pengujian mikro hingga 100 kgf untuk pengujian makro—memungkinkan Anda mencocokkan secara tepat beban uji yang akan digunakan pada bilah turbin, sesuai dengan prosedur yang Anda tetapkan.

Cara Kerja dan Aplikasi di Lapangan: Kalibrasi Hardness Tester Sesuai ASTM E92

Menggunakan Blok Uji NOVOTEST untuk kalibrasi adalah proses yang sistematis dan terintegrasi langsung ke dalam prosedur standar ASTM E92. Panduan langkah demi langkah ini akan memandu Anda melakukan verifikasi yang andal.

Langkah pertama, persiapan. Bersihkan permukaan blok NOVOTEST dan indentor mesin Anda dengan alkohol isopropil dan kain bebas serat. Bersihkan juga area dudukan spesimen pada mesin. Pastikan tidak ada partikel asing yang bisa mengganggu kontak atau pengukuran. Nyalakan mesin dan biarkan sistem elektroniknya stabil.

Langkah kedua, eksekusi indentasi. Tempatkan blok NOVOTEST pada dudukannya dengan kokoh. Pilih beban uji yang persis akan Anda gunakan untuk menguji bilah turbin, misalnya 10 kgf untuk pengujian HV10. Buatlah minimal lima indentasi pada permukaan blok. Jarak antar indentasi harus cukup, sesuai pedoman ASTM E92, untuk mencegah pengaruh deformasi zona plastis dari indentasi sebelumnya.

Langkah ketiga, pengukuran dan perhitungan. Gunakan mikroskop pengukur pada hardness tester untuk mengukur kedua diagonal dari setiap indentasi. Hitung nilai kekerasan Vickers untuk setiap indentasi, dan kemudian hitung rata-ratanya. Bandingkan nilai rata-rata yang Anda peroleh dengan nilai nominal yang tercantum dalam sertifikat blok NOVOTEST.

Langkah keempat, evaluasi penyimpangan. Hitung persentase kesalahan antara nilai ukur mesin Anda dengan nilai sertifikat blok. Untuk blok dengan beban tinggi, seperti HV 800 pada beban 100 kg, toleransi penyimpangan umumnya berada di kisaran ±2%. Jika penyimpangan berada dalam batas toleransi, mesin Anda terverifikasi akurat untuk beban tersebut. Jika di luar toleransi, Anda harus menghentikan pengujian. Lakukan penyesuaian mekanis atau panggil teknisi servis bersertifikat. Jangan pernah melanjutkan pengujian pada bilah turbin dengan alat yang tidak terverifikasi.

Studi Implementasi Singkat: Mencegah Reject Palsu pada Turbine Blade

Bayangkan sebuah skenario nyata di lantai produksi: sebuah batch baru bilah turbin dari paduan titanium menunjukkan kekerasan yang mencurigakan. Spesifikasi desain mensyaratkan kekerasan dalam rentang 350-400 HV10. Namun, hasil pengukuran pada beberapa sampel bilah menunjukkan angka di sekitar 320 HV10. Tim quality control langsung mencurigai adanya anomali pada proses solution treatment dan aging yang baru dioptimasi. Keputusan untuk men-scrap batch tersebut nyaris diambil.

Beruntung, seorang teknisi senior mengikuti SOP yang ketat. Sebelum mengambil keputusan final, ia melakukan kalibrasi pada hardness tester menggunakan Blok Uji NOVOTEST dengan nilai nominal 450 HV10. Setelah membuat lima indentasi dan mengukur diagonalnya, hasilnya mengejutkan: rata-rata nilai yang dihasilkan mesin adalah 428 HV10. Ini berarti mesin membaca 4,9% lebih rendah dari nilai sebenarnya pada sertifikat. Indentor Vickers dipastikan sudah aus dan menghasilkan jejak yang sedikit lebih besar, sehingga nilai HV yang dihitung menjadi lebih rendah. Setelah indentor diganti dan mesin dikalibrasi ulang hingga penyimpangan di bawah 2%, bilah turbin yang sama diukur kembali. Hasilnya, seluruh bilah menunjukkan nilai HV10 yang masuk dalam spesifikasi 350-400. Kerugian material yang sangat besar berhasil dicegah, hanya dengan menginvestasikan beberapa menit pada prosedur kalibrasi yang benar.

Keunggulan Dibanding Metode Konvensional

Menggunakan Blok Uji NOVOTEST memberikan nilai tambah yang signifikan dibandingkan hanya mengandalkan blok kalibrasi generik tanpa sertifikat yang jelas, atau lebih buruk lagi, tidak melakukan kalibrasi sama sekali. Akurasi adalah pembeda pertama. Blok NOVOTEST diproduksi dengan kontrol proses yang sangat ketat dan diverifikasi secara independen, sehingga nilai yang tertera di sertifikatnya adalah nilai yang benar-benar dapat Anda andalkan.

Keunggulan berikutnya adalah ketertelusuran. Sertifikat kalibrasi yang menyertainya adalah aset tak ternilai saat Anda menghadapi audit ketat seperti Nadcap atau dalam kerangka sistem manajemen mutu AS9100. Auditor akan meminta bukti bahwa alat ukur Anda mampu menghasilkan data yang valid, dan blok dengan sertifikat ISO 17025 adalah bukti terkuatnya. Dari sisi teknis, material blok NOVOTEST yang homogen dan permukaannya yang super-halus menunjukkan ketahanan aus yang lebih tinggi, memperpanjang masa pakai blok. Terakhir, ini adalah soal fleksibilitas. Dengan rentang nilai dan beban yang luas, satu set blok NOVOTEST dapat mengakomodasi kalibrasi untuk hampir semua skema pengujian Vickers di lini Anda.

Tips Memilih Produk Blok Kalibrasi yang Tepat untuk Pengujian Aerospace

Memilih blok kalibrasi yang tepat sama pentingnya dengan melakukan kalibrasi itu sendiri. Berikut adalah panduan praktis untuk memastikan Anda mendapatkan produk yang sesuai dengan kebutuhan spesifik pengujian bilah turbin di sektor aerospace.

Pertama, identifikasi rentang kekerasan target. Periksa spesifikasi teknis untuk material bilah turbin Anda. Jika spesifikasi berada di sekitar HV 350-400, maka blok dengan nilai nominal 450 HV adalah pilihan yang ideal karena berada di dekat titik minat pengukuran Anda, memberikan konfirmasi akurasi yang paling relevan. Kedua, periksa muatan pengujian. Pastikan blok yang Anda pilih memiliki nilai kekerasan yang disertifikasi pada beban uji yang sama dengan yang Anda gunakan. Tabel spesifikasi NOVOTEST menunjukkan ketersediaan untuk beban dari 0.3 kgf hingga 100 kgf, memberi Anda fleksibilitas tinggi.

Ketiga, periksa masa berlaku dan kredibilitas sertifikat kalibrasi. Pastikan sertifikat tersebut diterbitkan oleh laboratorium yang terakreditasi ISO 17025, menjamin ketertelusuran ke standar internasional. Pertimbangkan material blok. Untuk pengujian dengan beban tinggi secara repetitif pada material keras, blok tungsten carbide menawarkan ketahanan aus superior dibandingkan baja. Terakhir, pilih distributor yang memiliki reputasi dan dapat menyediakan dukungan teknis, seperti membantu Anda memilih nilai yang tepat atau mengelola siklus rekalibrasi blok Anda.

Kesimpulan

Penurunan nilai kekerasan Vickers pada bilah turbin adalah panggilan untuk investigasi, bukan langsung vonis untuk material Anda. Dalam dunia aerospace di mana setiap komponen bernilai nyawa, kemampuan untuk membedakan antara cacat material asli dan kesalahan pengukuran adalah kompetensi yang tidak bisa ditawar. Alat ukur yang tidak terkalibrasi adalah sumber dari keputusan yang salah, yang dapat berujung pada kerugian finansial masif karena scrapping komponen mahal, atau lebih buruk lagi, lolosnya komponen sub-standar ke perakitan akhir.

Blok Uji Kekerasan Vickers HV NOVOTEST memberikan Anda kepastian itu. Dengan mengikuti protokol kalibrasi sesuai ASTM E92 menggunakan blok referensi NOVOTEST, Anda membangun benteng pertahanan pertama untuk integritas data pengujian Anda. Ini adalah investasi kecil yang melindungi Anda dari risiko besar—menjaga keandalan setiap bilah turbin yang Anda produksi. Jadikan kalibrasi bukan sebagai tugas periodik, melainkan sebagai standar operasional harian yang tertanam dalam budaya mutu Anda.

Sebagai distributor specialist di bidang alat ukur dan pengujian, CV. Java Multi Mandiri memahami betul tuntutan ketat industri Anda. Kami berperan sebagai mitra strategis dalam rantai pasok Anda, menyediakan Blok Uji Kekerasan Vickers HV NOVOTEST dan berbagai alat ukur presisi lainnya untuk menopang kebutuhan pengujian dan pengukuran di lingkungan industri yang kritis. Kami siap mendukung kebutuhan pengadaan alat ukur Anda. Temukan solusi yang sesuai dengan aplikasi Anda dengan menghubungi kami melalui layanan konsultasi gratis kami.

FAQ

Apa saja penyebab penurunan nilai kekerasan Vickers selain kesalahan alat?

Penurunan nilai kekerasan Vickers pada bilah turbin bisa berasal dari berbagai sumber yang berkaitan dengan material itu sendiri. Cacat casting seperti segregasi, porositas gas, shrinkage, atau inklusi non-logam dapat menciptakan fasa lunak lokal. Proses perlakuan panas yang tidak sempurna—misalnya, austenitizing temperature yang kurang tepat, quenching yang terlalu lambat, atau tempering berlebihan—akan menghasilkan struktur mikro dengan kekerasan di bawah target. Dekarburisasi permukaan selama proses penempaan atau heat treatment juga secara signifikan melunakkan lapisan material di mana indentasi Vickers biasanya dilakukan.

Seberapa sering hardness tester Vickers harus dikalibrasi menggunakan blok NOVOTEST?

Tidak ada jawaban tunggal, karena ini sangat bergantung pada intensitas penggunaan dan persyaratan standar mutu Anda. Namun, sebagai praktik terbaik di industri aerospace, verifikasi harian menggunakan blok kalibrasi sebelum memulai shift pengujian adalah standar emas. Minimal, lakukan verifikasi mingguan. Lebih penting lagi, verifikasi harus dilakukan setiap kali Anda mengganti indentor, mengganti beban uji, atau mencurigai adanya benturan pada mesin. Standar ASTM E92 secara eksplisit menyatakan bahwa hardness tester harus diverifikasi secara periodik dengan blok uji yang tertelusuri.

Apakah blok kalibrasi NOVOTEST kompatibel dengan semua merek hardness tester?

Ya, sangat kompatibel. Blok Uji NOVOTEST adalah standar referensi universal. Selama hardness tester Vickers Anda memenuhi konfigurasi standar sesuai ASTM E92 atau ISO 6507-1 dan memiliki bidang dudukan yang datar, blok ini dapat digunakan. Kompatibilitas tidak bergantung pada merek atau pabrikan mesin, melainkan pada prinsip fisika pengukuran itu sendiri. Blok ini dirancang untuk memvalidasi kinerja sistem pengukuran—kombinasi indentor, sistem beban, dan optik pengukur.

Mengapa sertifikat kalibrasi itu penting untuk blok uji?

Sertifikat kalibrasi pada blok uji adalah satu-satunya bukti objektif yang menjembatani pengukuran Anda dengan standar internasional. Tanpa sertifikat yang diterbitkan oleh laboratorium terakreditasi (misalnya ISO 17025), blok uji hanyalah sekotak logam tanpa nilai sah. Sertifikat ini mendokumentasikan nilai kekerasan aktual dan ketidakpastian pengukurannya. Dalam konteks audit seperti Nadcap atau sertifikasi AS9100, sertifikat berfungsi sebagai bukti ketertelusuran yang krusial untuk membuktikan validitas data inspeksi Anda kepada badan regulasi dan pelanggan. Ini adalah fondasi legal dan teknis dari seluruh rantai akurasi pengukuran Anda.

Rekomendasi Blok Kalibrasi

References

1. ASTM International. “ASTM E92-17, Standard Test Methods for Vickers Hardness and Knoop Hardness of Metallic Materials.” West Conshohocken, PA, 2017.
2. ISO. “ISO 6507-1:2018 Metallic materials — Vickers hardness test — Part 1: Test method.” International Organization for Standardization, Geneva, Switzerland.
3. ASM International. “ASM Handbook Volume 8: Mechanical Testing and Evaluation.” Materials Park, Ohio, 2000.
4. National Physical Laboratory (NPL). “Good Practice Guide No. 12: Vickers Hardness Measurement.” Teddington, UK.
5. Saedi, A., dkk. “Investigation of Microstructure and Mechanical Properties of Cast Nickel-Based Superalloy IN738LC.” Journal of Materials Engineering and Performance, Vol. 25, 2016.
