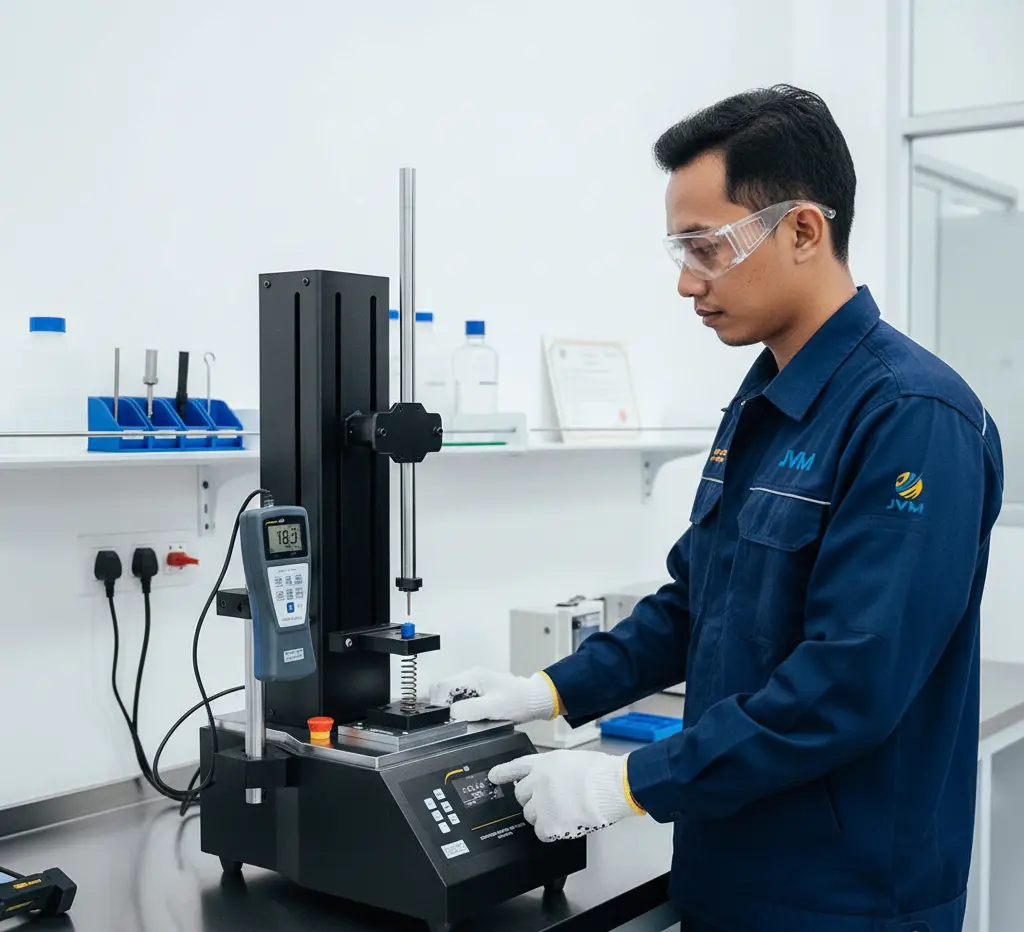

Mengenal Durometer PCE-VTS 50-PFG 500-KIT: Force Gauge dan Test Stand dalam Satu Paket

Dalam dunia pengujian material dan komponen, akurasi serta konsistensi pengukuran gaya tarik dan tekan merupakan faktor penting untuk mendapatkan hasil uji yang dapat diandalkan. PCE-VTS 50-PFG 500-KIT hadir sebagai solusi all-in-one yang menggabungkan force gauge digital PCE-PFG 500 dengan motorized vertical test stand PCE-VTS 50. Paket ini dirancang untuk membantu proses pengujian gaya tarik dan tekan secara lebih stabil, konsisten, dan efisien, baik di laboratorium, area quality control, maupun lantai produksi.

Apa Itu PCE-VTS 50-PFG 500-KIT incl. Test Stand?

PCE-VTS 50-PFG 500-KIT adalah paket alat uji gaya yang terdiri dari force gauge digital PCE-PFG 500 dan motorized vertical test stand PCE-VTS 50. Force gauge PCE-PFG 500 digunakan untuk mengukur gaya tarik dan gaya tekan dalam satuan Newton (N), kilogram-force (kgF), dan pound-force (lbF).

Force gauge ini memiliki kapasitas pengukuran hingga 500 N dengan resolusi 0,1 N dan akurasi ±0,3% dari rentang ukur. Sementara itu, test stand PCE-VTS 50 mampu menghasilkan gerakan naik-turun secara motorik dengan kecepatan yang dapat diatur dari 1 hingga 500 mm/menit dan jarak tempuh atau travel distance hingga 270 mm.

Kombinasi kedua perangkat ini membantu pengguna melakukan pengujian berulang dengan gerakan yang lebih konsisten dibandingkan pengujian manual. Melalui pulse cable, force gauge dan test stand juga dapat disinkronkan untuk mendukung proses pengujian yang lebih terkontrol.

Fungsi Utama yang Perlu Diketahui

Fungsi utama dari PCE-VTS 50-PFG 500-KIT adalah mengukur gaya tarik (tensile force) dan gaya tekan (compressive force) pada berbagai material, komponen, atau produk. Paket ini cocok digunakan untuk pengujian yang membutuhkan kestabilan gerakan, pencatatan nilai gaya, serta hasil pengukuran yang dapat dianalisis lebih lanjut.

Force gauge PCE-PFG 500 menawarkan empat mode pengukuran:

• Real-time measurement (RT): menampilkan gaya aktual secara langsung selama proses pengujian.
• Maximum value measurement (PEAK): menangkap nilai gaya puncak yang terjadi selama pengujian.
• Average measurement: menghitung nilai rata-rata berdasarkan sejumlah sampel pengukuran.
• Automatic memory measurement: menyimpan data pengukuran secara otomatis hingga 100 nilai pengukuran.

Test stand PCE-VTS 50 memungkinkan pengaturan gerakan secara manual maupun otomatis. Perangkat ini juga dilengkapi limit switch yang dapat disetel serta tombol emergency stop untuk membantu menjaga keselamatan operator dan melindungi perangkat saat pengujian berlangsung.

Fitur Utama dan Spesifikasi Penting

Berikut adalah fitur dan spesifikasi utama dari PCE-VTS 50-PFG 500-KIT:

Force Gauge PCE-PFG 500

• Rentang ukur: 0 … 500 N
• Resolusi: 0,1 N
• Akurasi: ±0,3% dari rentang ukur
• Satuan pengukuran: N, kgF, lbF
• Sampling rate: 500 Hz
• Layar: 1,8″ graphic display yang dapat diputar
• Memori internal: hingga 100 data pengukuran
• Evaluasi statistik: MIN, MAX, dan rata-rata
• Alarm: multi-color LED kuning, hijau, merah dan switching output 2,85 V
• Antarmuka: USB-B untuk transfer data ke PC
• Baterai: lithium 3,7 V / 1500 mAh
• Daya tahan baterai: hingga 36 jam tanpa lampu latar
• Aplikasi gaya: ulir M6 x 10 mm
• Berat: 450 g
• Proteksi: IP54

Motorized Test Stand PCE-VTS 50

• Kapasitas gaya: 500 N / 50 kg / 110 lb
• Travel distance: 270 mm
• Resolusi tampilan jarak: 0,02 mm
• Kecepatan gerak: 1 … 500 mm/menit
• Resolusi kecepatan: 1 mm/menit
• Akurasi kecepatan: 2%
• Mode operasi: manual dan otomatis
• Limit switch atas dan bawah yang dapat disetel
• Tombol emergency stop
• Catu daya: 220 … 240 V AC, 1,5 A
• Dimensi: 45 x 26 x 68 cm
• Berat: 35 kg

Isi Paket atau Delivery Scope

Dalam paket PCE-VTS 50-PFG 500-KIT, pengguna mendapatkan beberapa komponen utama dan aksesori pendukung, yaitu:

• 1 x Force Gauge PCE-PFG 500
• 1 x Flat head adapter Ø13 mm
• 1 x Pointed head adapter
• 1 x Hook adapter
• 1 x Extension rod 75 mm
• 1 x USB cable dan USB charger
• 1 x Plastic carrying case
• 1 x Vertical Force Test Stand PCE-VTS 50
• 1 x Pulse cable untuk PCE-PFG series
• 4 x Rubber feet
• 2 x Allen keys
• 1 x Power cable
• 1 x Instruction manual

Cara Kerja Secara Singkat

Force gauge PCE-PFG 500 dipasang pada test stand melalui lubang ulir M4 di bagian belakang perangkat. Setelah itu, benda uji ditempatkan pada area pengujian sesuai jenis uji yang akan dilakukan, baik uji tarik maupun uji tekan.

Pengguna dapat memilih mode manual atau otomatis pada test stand. Pada mode manual, gerakan naik atau turun dikendalikan menggunakan tombol arah. Pada mode otomatis, gerakan dapat dijalankan sesuai pengaturan jarak dan kecepatan yang telah ditentukan.

Selama proses pengujian, force gauge akan menampilkan nilai gaya secara real-time atau merekam nilai puncak sesuai mode pengukuran yang dipilih. Data pengukuran dapat disimpan di memori internal dan ditransfer ke PC melalui antarmuka USB-B untuk analisis lebih lanjut.

Melalui pulse cable, force gauge dapat terhubung dengan test stand untuk mendukung sinkronisasi proses pengujian. Saat sinyal pulse dikirim dari force gauge, test stand dapat berhenti sesuai pengaturan yang digunakan.

Aplikasi di Industri dan Laboratorium

PCE-VTS 50-PFG 500-KIT dapat digunakan untuk berbagai kebutuhan pengujian gaya di industri maupun laboratorium, seperti:

• Quality control di pabrik manufaktur: menguji gaya tarik kabel, pegas, plastik, komponen elektronik, atau bagian mekanis lainnya.
• Laboratorium R&D: melakukan uji tekan atau uji tarik pada material baru, adhesive, kemasan, dan prototipe produk.
• Industri otomotif: memeriksa gaya tekan tombol, sakelar, mekanisme pengunci, atau komponen kecil lainnya.
• Industri tekstil: mengukur kekuatan tarik benang, kain, atau material fleksibel.
• Pengujian produk konsumen: seperti uji tekan tutup botol, uji tarik resleting, uji gaya pada kemasan, dan pengujian komponen produk sehari-hari.

Manfaat Praktis untuk Pengguna

Menggunakan kombinasi force gauge digital dan motorized test stand memberikan beberapa manfaat praktis, antara lain:

• Hasil lebih konsisten: gerakan motorik membantu mengurangi variasi akibat gerakan tangan manusia, sehingga pengujian berulang dapat dilakukan dengan kondisi yang lebih stabil.
• Efisiensi pengujian: mode otomatis membantu mempercepat proses pengujian, terutama untuk pengujian berulang.
• Fleksibel digunakan: force gauge dapat digunakan bersama test stand atau dilepas untuk penggunaan portabel.
• Analisis data lebih mudah: data pengukuran, nilai MIN, MAX, dan rata-rata dapat ditampilkan pada layar dan ditransfer ke PC.
• Mendukung berbagai bentuk sampel: beberapa adapter yang disertakan memudahkan pengujian pada objek dengan bentuk berbeda.
• Lebih aman digunakan: adanya emergency stop dan limit switch membantu mengurangi risiko kerusakan perangkat maupun kesalahan operasional.

Siapa yang Cocok Menggunakannya?

Paket alat uji gaya ini cocok digunakan oleh:

• Teknisi quality control yang membutuhkan pengujian tarik dan tekan secara berulang.
• Engineer laboratorium yang ingin meningkatkan konsistensi proses pengujian.
• Tim R&D yang memerlukan alat ukur gaya untuk pengembangan produk atau material.
• Industri manufaktur yang membutuhkan solusi pengujian gaya dengan kapasitas hingga 500 N.
• Bisnis yang ingin menggunakan force gauge digital dan test stand dalam satu paket lengkap.

Hal yang Perlu Dipertimbangkan Sebelum Membeli

Sebelum memilih PCE-VTS 50-PFG 500-KIT, ada beberapa hal yang perlu diperhatikan:

• Kapasitas gaya: pastikan kebutuhan pengujian tidak melebihi kapasitas maksimum 500 N.
• Jenis pengujian: sesuaikan alat dengan kebutuhan uji tarik, uji tekan, atau pengujian gaya pada komponen tertentu.
• Ruang kerja: test stand memiliki dimensi 45 x 26 x 68 cm dan berat 35 kg, sehingga perlu ditempatkan pada meja atau area kerja yang stabil.
• Kebutuhan transfer data: force gauge mendukung koneksi USB-B untuk transfer data ke PC, sehingga pengguna dapat menyesuaikan kebutuhan analisis data dengan perangkat yang tersedia.
• Kalibrasi: untuk kebutuhan pengukuran yang menuntut ketertelusuran dan akurasi tinggi, pertimbangkan kalibrasi berkala sesuai standar yang berlaku.
• Keselamatan kerja: hindari penggunaan alat melebihi rentang ukur yang ditentukan. Untuk uji tarik atau tekan, operator juga disarankan menggunakan pelindung mata karena sampel dapat pecah atau terlepas saat pengujian.

Kesimpulan

PCE-VTS 50-PFG 500-KIT adalah solusi lengkap untuk pengujian gaya tarik dan tekan dengan kapasitas hingga 500 N. Kombinasi force gauge digital PCE-PFG 500 dan motorized vertical test stand PCE-VTS 50 membantu pengguna mendapatkan proses pengujian yang lebih stabil, konsisten, dan mudah dikontrol.

Dengan fitur seperti empat mode pengukuran, sampling rate 500 Hz, memori internal hingga 100 data, tampilan grafik yang dapat diputar, koneksi USB-B, limit switch, serta emergency stop, paket ini sangat sesuai untuk kebutuhan quality control, laboratorium, R&D, dan berbagai aplikasi industri lainnya.
