Bingung Pilih HLD atau HRC? Validasi QC Komponen dengan NOVOTEST T-D2

Sebuah komponen poros turbin raksasa tiba di meja inspeksi. Tim QC Anda harus memastikan spesifikasi kekerasan materialnya, tetapi tidak mungkin membawa komponen seberat dua ton itu ke laboratorium untuk pengujian Rockwell. Apakah Anda akan mengandalkan alat portabel Leeb dan hasilnya dalam skala HLD, atau harus mencari cara memvalidasi ke skala HRC yang diwajibkan dalam dokumen kontrak? Dilema ini adalah realitas harian di banyak lini produksi.

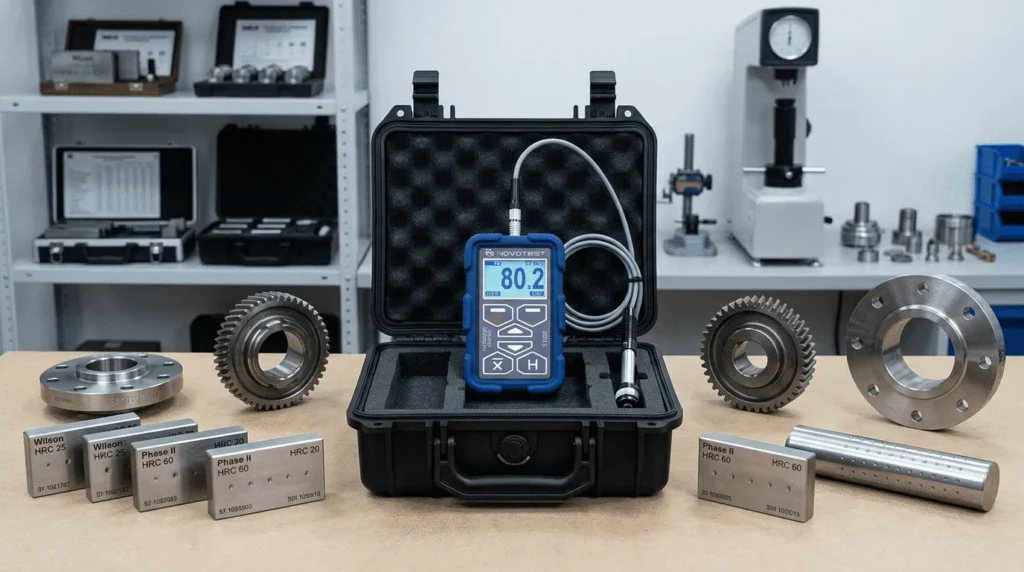

Metode Leeb, seperti yang digunakan NOVOTEST T-D2, menawarkan mobilitas dan kecepatan yang tak tertandingi untuk pengujian kekerasan di lapangan. Hasilnya muncul dalam skala HLD. Namun, banyak standar pelanggan dan regulasi internasional, seperti ASTM E18, tetap merujuk pada skala Rockwell (HRC) atau Brinell (HB) sebagai tolok ukur penerimaan akhir. Kebingungan muncul ketika operator harus memutuskan: kapan nilai HLD dapat diterima apa adanya, dan kapan kita harus melakukan validasi silang untuk mencegah penolakan komponen yang mahal?

Artikel ini mengurai perbandingan HLD dan HRC secara fundamental, menganalisis akar kegagalan validasi, dan menawarkan kerangka kerja berbasis standar ISO 16859 serta ASTM A956. Tujuannya adalah membantu Anda menentukan posisi NOVOTEST T-D2 sebagai alat screening akurat, sambil memahami kapan harus meningkatkan eskalasi ke metode statis untuk keputusan kritis.

1. Perbandingan Metode Uji: HLD vs HRC
2. Analisis Penyebab Kegagalan Validasi Material
3. Kapan Harus Menggunakan NOVOTEST T-D2 untuk Pengujian HLD
4. Rekomendasi Berdasarkan Kebutuhan Validasi QC
5. Kesimpulan
6. FAQ
   1. Apakah hasil HLD dari NOVOTEST T-D2 bisa langsung dikonversi ke HRC?
   2. Kapan saya bisa sepenuhnya mengandalkan nilai HLD tanpa tes HRC?
   3. Bagaimana cara memvalidasi hasil HLD dengan HRC atau HB?
   4. Material apa saja yang bisa diuji dengan NOVOTEST T-D2?
7. References

Perbandingan Metode Uji: HLD vs HRC

Memahami perbedaan prinsip antara Leeb dan Rockwell adalah langkah pertama untuk menghindari kesalahan validasi. Keduanya tidak mengukur properti yang persis sama, sehingga konversi di antaranya memerlukan kehati-hatian tinggi. Tabel berikut merangkum perbandingan HLD dan HRC secara fundamental.

Tabel di atas menegaskan bahwa HLD adalah parameter dinamis yang bergantung pada modulus elastisitas, sedangkan HRC adalah respons plastis material terhadap deformasi. Oleh karena itu, siapa pun yang menggunakan NOVOTEST T-D2 harus menanamkan pemahaman bahwa konversi dari HLD ke HRC bukanlah sebuah persamaan matematik yang eksak, melainkan sebuah estimasi statistik yang hanya valid jika didukung data korelasi spesifik.

Analisis Penyebab Kegagalan Validasi Material

Mengandalkan pembacaan HLD tanpa validasi silang ke HRC atau HB seringkali menjadi akar masalah penolakan komponen di industri. Kegagalan ini tidak selalu disebabkan oleh ketidakakuratan alat, melainkan oleh misinterpretasi data dan pengabaian variabel material yang kompleks.

Perbedaan fundamental keduanya menciptakan jebakan sistematis. Metode Leeb mengukur kekerasan dinamis yang dipengaruhi oleh tegangan sisa dan struktur mikro permukaan, sementara Rockwell mengevaluasi ketahanan material terhadap deformasi plastis statis pada volume yang lebih dalam. Pada baja berkekuatan tinggi yang mengalami proses shot peening, permukaan material memiliki tegangan tekan residual yang tinggi. Alat Leeb akan membaca nilai HLD yang jauh lebih tinggi, namun ketika komponen yang sama diuji dengan Rockwell, indentor intan menembus lapisan tipis itu dan memberikan nilai HRC inti yang lebih rendah. Menggunakan tabel konversi generik dalam kasus ini akan menghasilkan kesalahan yang tidak terdeteksi.

Kesalahan umum lain yang sering terjadi di lapangan adalah penggunaan tabel konversi universal untuk semua jenis material. Insinyur QC terkadang memperlakukan tabel konversi ASTM E140 sebagai alat konversi absolut. Padahal, tabel tersebut merupakan korelasi statistik dari banyak data eksperimental pada kondisi ideal. Baja paduan tinggi, baja karbon rendah, dan besi cor kelabu memiliki kurva konversi HLD-ke-HRC yang berbeda secara signifikan. Menerapkan satu kurva konversi untuk semuanya berpotensi menghasilkan bias sistematis.

Studi kasus relevan terjadi pada inspeksi pin baja paduan yang dikeraskan induksi. Operator QC A menggunakan NOVOTEST T-D2 dan mendapatkan hasil HLD yang jika dikonversi setara dengan 58 HRC, memenuhi spesifikasi minimum 55 HRC. Namun, ketika sampel dikirim ke laboratorium terakreditasi untuk pengujian destruktif dengan mesin Rockwell, hasilnya hanya 52 HRC pada penampang melintang inti. Kegagalan ini terjadi karena probe Leeb hanya membaca kekerasan kulit permukaan yang tipis, sementara spesifikasi pelanggan menginginkan nilai kekerasan inti yang diukur dengan HRC.

Di sinilah peran vital NOVOTEST T-D2 sebagai alat yang memberikan data HLD repeatable dengan deviasi yang rendah. Dengan kemampuannya menyimpan hingga 256 hasil pengukuran, operator dapat melihat tren dan variasi kekerasan permukaan secara statistik. Alat ini memberitahu Anda dengan presisi tinggi berapa nilai HLD permukaan, tetapi tugas insinyurlah yang menentukan apakah informasi permukaan itu cukup, atau perlu divalidasi dengan metode lain untuk mengetahui kekerasan volumetrik.

Kapan Harus Menggunakan NOVOTEST T-D2 untuk Pengujian HLD

Meskipun memiliki keterbatasan, ada skenario yang jelas di mana metode Leeb dengan NOVOTEST T-D2 adalah pilihan tepat, bahkan menjadi satu-satunya solusi yang memungkinkan. Standar seperti ASTM A956 dan ISO 16859 mengakui legitimasi metode ini untuk tujuan tertentu.

Skenario pertama dan paling jelas adalah inspeksi di area produksi dan lapangan. Ketika Anda harus memverifikasi kekerasan roll pengerjaan panas berdiameter dua meter di bengkel tempa, atau menginspeksi las-lasan pada struktur jembatan di ketinggian, portabilitas adalah segalanya. Membawa komponen ke mesin Rockwell adalah hal yang mustahil. NOVOTEST T-D2, dengan bodi tahan benturan dan pelindung silikonnya, dirancang untuk mobilitas tinggi ini.

Kedua, alat ini unggul untuk pemeriksaan awal atau screening cepat. Misalnya, saat menerima kiriman baja dari pemasok, Anda dapat menguji secara statistik 100% komponen dalam hitungan menit untuk menyortir material yang mencurigakan. Hanya sampel yang nilainya di luar batas kontrol yang perlu dikirim untuk pengujian HRC destruktif. Pendekatan ini secara dramatis mengurangi beban kerja laboratorium sekaligus meningkatkan kualitas incoming inspection.

Ketiga, NOVOTEST T-D2 menjadi alat yang sah secara mandiri ketika inspeksi internal Anda telah membangun kurva korelasi spesifik yang tervalidasi untuk batch material tertentu. Jika tim riset Anda telah mengkorelasikan data HLD dari T-D2 dengan pengujian HRC pada mesin standar untuk batch baja AISI 4140 dari heat treatment tertentu, maka Anda memiliki dasar statistik untuk menerima atau menolak sisa batch hanya berdasarkan HLD. Ini sesuai dengan semangat ISO 16859 yang mendorong pengguna untuk mengembangkan protokol konversi yang spesifik.

Keunggulan alat ini semakin relevan untuk material dengan permukaan kasar, seperti besi cor kelabu atau baja tempa. Proses persiapan permukaan untuk Rockwell sering kali mengubah kondisi permukaan asli. Sementara itu, NOVOTEST T-D2 mampu menangani kekasaran hingga 3,2 Ra berkat energinya yang cukup. Fitur memori internal dan kemampuan transfer data multi-arah pada alat ini memungkinkan Anda mendokumentasikan hasil pengukuran secara sistematis, sebuah kemudahan yang sangat bernilai ketika melakukan audit kualitas untuk standar manufaktur.

Rekomendasi Berdasarkan Kebutuhan Validasi QC

Kunci pengambilan keputusan yang efektif terletak pada sebuah kerangka alur kerja yang mempertimbangkan tiga faktor: kritisitas komponen, persyaratan kontrak, dan ketersediaan data korelasi. Ikuti alur ini untuk mengintegrasikan NOVOTEST T-D2 dengan benar.

Langkah awal, klasifikasikan risiko komponen. Apakah kegagalan komponen ini berpotensi menimbulkan cedera, kerugian finansial besar, atau pelanggaran regulasi? Jika ya, maka komponen tersebut masuk kategori kritis. Untuk komponen non-kritis yang spesifikasi penerimaannya sudah menyatakan dalam skala Leeb (HLD), Anda dapat menggunakan T-D2 secara langsung tanpa perlu konversi. Contohnya adalah inspeksi keausan pada bucket excavator atau pemeriksaan kekerasan body valve non-tekanan.

Namun, saat kontrak pelanggan secara eksplisit menyatakan penerimaan berdasarkan HRC atau HB, HLD dari T-D2 hanya berfungsi sebagai alat monitoring proses, bukan kriteria penerimaan akhir. Dalam situasi ini, Anda memiliki dua jalur. Jalur pertama adalah mengembangkan korelasi yang tervalidasi. Ambil sejumlah sampel representatif dari batch produksi, uji dengan T-D2 untuk mendapatkan nilai HLD, lalu uji dengan mesin Rockwell terkalibrasi di laboratorium internal atau eksternal. Analisis regresi linear akan menghasilkan persamaan konversi spesifik untuk material, perlakuan panas, dan geometri komponen itu saja. Semua komponen dalam batch itu kemudian dapat diinspeksi dengan T-D2, dan hasilnya dikonversi menggunakan rumus internal yang tervalidasi.

Jalur kedua, jika volume produksi kecil atau data korelasi tidak memungkinkan, Anda harus menetapkan prosedur sampling untuk pengujian Rockwell langsung. Gunakan T-D2 untuk melakukan 100% inspeksi semi-kuantitatif untuk memastikan homogenitas batch, lalu kirim sampel yang dipilih secara statistik untuk pengujian HRC sesuai ASTM E18. Dokumentasikan seluruh proses ini dengan cermat untuk menopang ketelusuran jika terjadi sengketa kualitas.

Sebagai rekomendasi praktis, tempatkanlah NOVOTEST T-D2 sebagai garda terdepan dalam sistem pengendalian kualitas Anda. Efisiensi dan mobilitasnya tidak tertandingi untuk mendeteksi variasi proses secara cepat. Namun, untuk keputusan “go/no-go” pada komponen dengan high consequence of failure, sediakan selalu jalur eskalasi yang jelas menuju metode Rockwell atau Brinell sebagai standar emas. Integrasi ini memungkinkan Anda mendapatkan kecepatan tanpa mengorbankan kepastian teknis.

Kesimpulan

Perbandingan HLD dan HRC bukanlah soal memilih satu metode yang paling unggul, melainkan memahami posisi masing-masing dalam hierarki validasi material. NOVOTEST T-D2 merepresentasikan efisiensi puncak metode Leeb: portabel, tangguh di suhu ekstrem, dan mampu menyajikan profil kekerasan permukaan secara instan. Ini adalah investasi tepat untuk inspeksi lapangan dan screening cepat yang menekan biaya pengujian.

Namun, data HLD tidak pernah menjadi pengganti absolut untuk HRC. Standar internasional seperti ASTM E18 dan E10 tetap menjadi fondasi penerimaan untuk komponen kritis. Konversi HLD ke HRC hanya sah sebagai panduan selama ia diverifikasi dengan data korelasi spesifik dari material uji. Kunci sukses validasi QC terletak pada tiga hal: pemahaman mendalam tentang batasan masing-masing standar, pengenalan karakteristik material secara spesifik, dan disiplin mengkorelasikan data portabel dengan metode primer di laboratorium. Gunakan kecepatan Leeb untuk proses, namun tetap berlabuh pada presisi Rockwell untuk keputusan akhir.

Sebagai supplier dan distributor resmi alat ukur, CV. Java Multi Mandiri memahami kompleksitas kebutuhan pengujian di industri modern. Kami menyediakan berbagai solusi alat ukur kekerasan, termasuk NOVOTEST T-D2, yang mendukung proses pengendalian kualitas Anda. Pelajari lebih lanjut tentang komitmen kami dalam menyediakan alat ukur berkualitas. Tim kami siap menjadi mitra pengadaan Anda dan membantu menemukan solusi alat uji kekerasan yang paling sesuai dengan spesifikasi teknis dan anggaran Anda. Bandingkan produk di katalog kami atau hubungi kami untuk layanan konsultasi gratis.

FAQ

Apakah hasil HLD dari NOVOTEST T-D2 bisa langsung dikonversi ke HRC?

Tidak secara langsung untuk keputusan akhir. Secara teknis, Anda dapat mengonversi nilai HLD ke HRC menggunakan tabel konversi dari standar seperti ASTM E140 atau ISO 18265. Namun, standar-standar ini sendiri menyatakan bahwa konversi hanya bersifat informatif dan memiliki ketidakpastian yang bisa signifikan, terutama jika diaplikasikan ke material yang tidak terverifikasi. Konversi langsung tanpa validasi hanya boleh Anda gunakan sebagai estimasi kasar. Untuk keperluan penerimaan produk, Anda wajib membuat korelasi spesifik antara HLD dan HRC pada material dan heat treatment yang sama, atau menguji langsung dengan mesin Rockwell.

Kapan saya bisa sepenuhnya mengandalkan nilai HLD tanpa tes HRC?

Anda dapat sepenuhnya mengandalkan nilai HLD ketika skala penerimaan dalam spesifikasi atau kontrak Anda memang ditulis dalam skala Leeb (misal HL, HLD). Kondisi ini sering terjadi pada inspeksi di lapangan untuk komponen non-kritis atau pada standar internal QC perusahaan yang telah diakui. Skenario lainnya adalah ketika Anda melakukan kontrol proses, seperti memantau konsistensi kekerasan antar batch dengan melacak tren nilai HLD. Dalam hal ini, nilai absolut dalam HRC tidak relevan; yang penting adalah stabilitas dan pengulangan nilai HLD dari alat Anda.

Bagaimana cara memvalidasi hasil HLD dengan HRC atau HB?

Lakukan studi korelasi terstruktur. Pertama, pilih sejumlah sampel yang mewakili rentang kekerasan yang Anda harapkan, dari material, geometri, dan proses heat treatment yang identik dengan komponen produksi. Kedua, ukur setiap sampel dengan NOVOTEST T-D2 di beberapa titik dan catat nilai rata-rata HLD-nya. Ketiga, ukur sampel yang persis sama dengan mesin Rockwell atau Brinell yang telah terkalibrasi dan tertelusur ke NMI (National Metrology Institute). Terakhir, plot data Anda dalam grafik HLD vs HRC dan hitung persamaan regresinya. Persamaan inilah yang Anda gunakan sebagai alat konversi spesifik dan tervalidasi secara statistik untuk batch tersebut.

Material apa saja yang bisa diuji dengan NOVOTEST T-D2?

NOVOTEST T-D2 sangat serbaguna. Kalibrasi internalnya mencakup material ferrous dan non-ferrous yang umum dalam industri manufaktur. Anda dapat menguji baja (termasuk baja karbon, baja paduan rendah, dan baja perkakas), baja tahan karat, besi cor kelabu dan nodular, serta aluminium. Hasil pengujian dapat langsung ditampilkan dalam berbagai skala, termasuk Rockwell C (HRC), Brinell (HB), Vickers (HV), dan kekuatan tarik setara (MPa). Untuk material khusus yang tidak tercakup dalam kalibrasi internal, alat ini juga menawarkan fleksibilitas untuk menambahkan kalibrasi-kustom oleh pengguna.

Rekomendasi Hardness Tester

References

1. ASTM International. “ASTM E18-22: Standard Test Methods for Rockwell Hardness of Metallic Materials.” West Conshohocken, PA: ASTM International, 2022.
2. ASTM International. “ASTM A956/A956M-22: Standard Test Method for Leeb Hardness Testing of Steel Products.” West Conshohocken, PA: ASTM International, 2022.
3. International Organization for Standardization. “ISO 16859-1:2015 Metallic materials — Leeb hardness test — Part 1: Test method.” Geneva: ISO, 2015.
4. ASTM International. “ASTM E140-12B(2019)e1: Standard Hardness Conversion Tables for Metals Relationship Among Brinell Hardness, Vickers Hardness, Rockwell Hardness, Superficial Hardness, Knoop Hardness, Scleroscope Hardness, and Leeb Hardness.” West Conshohocken, PA: ASTM International, 2019.
5. International Organization for Standardization. “ISO 18265:2013 Metallic materials — Conversion of hardness values.” Geneva: ISO, 2013.
