Mengukur Tension Kargo Logistik Makro Tanpa Merusak Struktur Lifting Equipment

Pendahuluan: Ancaman Tersembunyi di Balik Operasi Logistik Makro

Dalam operasi logistik skala besar, mengukur tension kargo bukan sekadar soal mengetahui berat barang. Ini soal keselamatan struktur alat angkat itu sendiri. Setiap kali crane mengangkat beban, ada gaya tarik yang bekerja pada kabel, hook, shackle, dan girder. Masalahnya, gaya ini tidak selalu terlihat oleh mata telanjang.

Kelebihan tegangan kabel angkat adalah penyebab utama deformasi struktur besi crane yang sering tidak terdeteksi hingga terlambat. Deformasi struktural seperti bending atau cracking pada girder crane bisa terjadi secara perlahan akibat akumulasi beban berlebih yang tidak terpantau. Akibatnya? Downtime mahal, biaya perbaikan besar, dan risiko kecelakaan kerja yang mengancam keselamatan operator.

Metode inspeksi visual saja tidak cukup. Mata manusia tidak bisa mengukur besaran gaya yang dialami struktur saat pengangkatan. Apalagi untuk mendeteksi shock load — beban kejut sesaat yang bisa merusak struktur dalam sekejap.

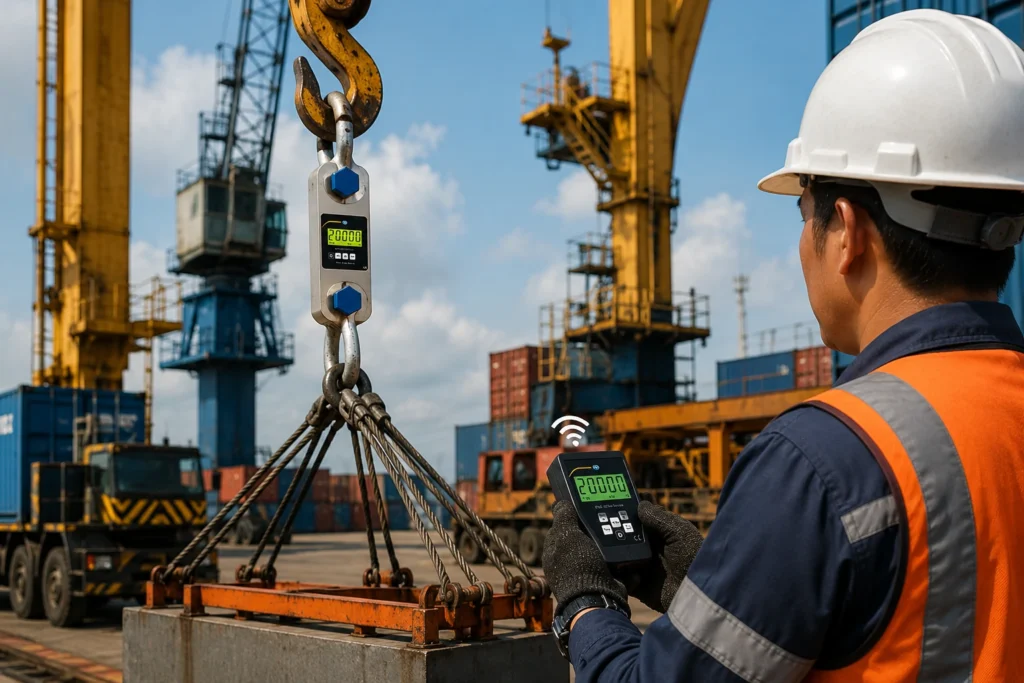

Di sinilah PCE-DDM 20 hadir sebagai solusi. Alat ini adalah timbangan crane portabel yang berfungsi sebagai sistem peringatan dini. Dengan kapasitas pengukuran hingga 20 ton dan akurasi ±0,1% dari rentang pengukuran, alat ini mampu mendeteksi kelebihan tegangan secara real-time tanpa perlu modifikasi permanen pada lifting equipment Anda.

Mengapa Kelebihan Tegangan Kabel Angkat Berbahaya bagi Struktur Lifting Equipment?

Beban Berlebih dan Batas Elastis Material

Setiap material memiliki batas elastis. Ketika beban yang diangkat melebihi kapasitas aman crane, tegangan pada kabel dan struktur crane melampaui batas elastis material. Akibatnya terjadi deformasi permanen — struktur tidak kembali ke bentuk asalnya meskipun beban sudah dilepas.

Deformasi ini bisa berupa:

• Bending pada girder crane
• Cracking pada sambungan las
• Fatigue atau kelelahan material yang memperpendek umur pakai alat angkat

Risiko Kerusakan Lifting Equipment yang Sering Terabaikan

Banyak operator hanya fokus pada kabel angkat saat memeriksa kelebihan beban. Padahal, risiko kerusakan lifting equipment tidak berhenti di situ. Hook, shackle, dan girder crane juga menerima dampak langsung dari over-tension.

Deformasi pada struktur besi crane sering tidak terlihat dalam inspeksi rutin karena terjadi secara mikroskopis. Namun, akumulasi deformasi kecil ini bisa menyebabkan kegagalan struktural mendadak saat operasi pengangkatan berlangsung.

Mengapa Inspeksi Visual Tidak Cukup?

Inspeksi visual memang penting untuk mendeteksi kerusakan yang sudah terjadi. Tapi inspeksi visual tidak bisa mengukur besaran gaya yang dialami struktur saat pengangkatan. Tanpa data kuantitatif, Anda tidak tahu apakah crane Anda pernah mengalami overload atau tidak.

PCE-DDM 20 menjawab kebutuhan ini. Alat ini mengukur dalam satuan Newton (N) dan kilonewton (kN), yang langsung relevan untuk analisis tegangan material. Dua shackle berbahan baja berat yang disertakan dalam paket penjualan memastikan keamanan operasi saat pemasangan.

PCE-DDM 20: Solusi Deteksi Beban Berlebih yang Akurat dan Portabel

Kapasitas 20 Ton untuk Kebutuhan Logistik Makro

PCE-DDM 20 memiliki kapasitas pengukuran 20.000 kg atau setara 200 kN. Rentang ini mencakup kebutuhan pengukuran tension kargo logistik makro di berbagai sektor industri — manufaktur, pergudangan, konstruksi, hingga pertambangan.

Dengan resolusi 10 kg atau 100 N, alat ini memberikan pembacaan yang cukup detail untuk mendeteksi kelebihan beban sekecil apapun.

Fungsi Peak Hold: Menangkap Beban Maksimum Sesaat

Fitur paling kritis dari PCE-DDM 20 adalah fungsi peak hold. Fungsi ini mencatat nilai tegangan maksimum selama proses pengangkatan. Mengapa ini penting?

Ketika crane mengangkat beban, sering terjadi lonjakan tegangan sesaat — misalnya saat beban mulai terangkat dari lantai atau saat terjadi hentakan. Lonjakan ini bisa jauh melebihi beban statis yang sebenarnya. Tanpa peak hold, lonjakan ini tidak akan tercatat dan Anda tidak akan pernah tahu bahwa crane Anda pernah mengalami shock load.

Remote Control Indicator untuk Keselamatan Operator

PCE-DDM 20 dilengkapi dengan indikator jarak jauh yang dioperasikan dengan remote control. Operator tidak perlu berada di dekat beban yang diangkat untuk membaca hasil pengukuran. Ini meningkatkan keselamatan kerja secara signifikan — operator bisa memantau tegangan dari jarak aman.

Portabilitas dan Fleksibilitas Satuan Ukur

Desain PCE-DDM 20 ringkas dan dikirimkan dalam casing pelindung yang kokoh. Alat ini mudah dibawa ke berbagai lokasi kerja tanpa kesulitan. Anda bisa menggunakannya pada beberapa crane secara bergantian.

Alat ini juga mendukung berbagai satuan ukur: kg, ton, lbs, N, dan kN. Fleksibilitas ini memudahkan tim teknis Anda dalam menganalisis data sesuai standar yang digunakan perusahaan.

Cara Kerja PCE-DDM 20 dalam Mengukur Tension Kargo Tanpa Merusak Struktur

Prinsip Kerja: Sensor Beban Mengkonversi Gaya Tarik

PCE-DDM 20 bekerja berdasarkan prinsip sensor beban (load cell). Ketika gaya tarik (tension) bekerja pada alat, sensor mengkonversi gaya mekanis ini menjadi sinyal listrik yang kemudian ditampilkan sebagai pembacaan digital pada indikator.

Penting untuk dicatat: alat ini dirancang khusus untuk gaya tarik, bukan untuk uji gaya tekan. Untuk aplikasi pengukuran gaya tekan, Anda perlu menggunakan alat lain seperti force gauge seri PCE-FB.

Pemasangan di Jalur Beban Tanpa Modifikasi Permanen

Salah satu keunggulan utama PCE-DDM 20 adalah kemudahan pemasangannya. Alat ini dipasang di jalur beban (load path) — yaitu antara hook crane dan sling atau kargo yang akan diangkat.

Caranya:

1. Pasang shackle pertama pada hook crane
2. Hubungkan PCE-DDM 20 ke shackle tersebut
3. Pasang shackle kedua di bagian bawah alat
4. Hubungkan sling atau alat angkat lainnya ke shackle bawah

Proses ini tidak memerlukan modifikasi permanen pada crane atau lifting equipment Anda. Tidak perlu pengeboran, pengelasan, atau perubahan struktural apapun.

Pengukuran Real-Time dan Deteksi Overload

Setelah terpasang, operator dapat memantau tegangan secara langsung melalui indikator jarak jauh. Jika tegangan mendekati atau melebihi batas aman yang telah ditentukan, operator bisa segera menghentikan operasi sebelum terjadi kerusakan.

Fungsi summation pada PCE-DDM 20 juga berguna untuk menghitung total beban dari beberapa kali pengangkatan. Ini membantu dalam analisis beban kumulatif yang diterima struktur crane dalam satu periode operasi.

Studi Kasus: Mencegah Deformasi Struktur Besi Crane dengan PCE-DDM 20

Skenario: Masalah Deformasi pada Overhead Crane

Sebuah pabrik manufaktur mengalami masalah berulang: girder overhead crane mereka mulai menunjukkan tanda-tanda deformasi — sedikit melengkung di bagian tengah. Inspeksi visual rutin tidak menemukan penyebab yang jelas. Operator mengklaim tidak pernah mengangkat beban melebihi kapasitas crane.

Investigasi: Beban Puncak Tidak Terpantau

Tim teknis memutuskan untuk mengintegrasikan PCE-DDM 20 ke dalam prosedur pengangkatan selama satu minggu. Alat dipasang di jalur beban dan fungsi peak hold diaktifkan untuk setiap siklus pengangkatan.

Hasilnya mengejutkan. Data peak hold menunjukkan beberapa kali terjadi overload yang tidak terdeteksi sebelumnya. Lonjakan tegangan terjadi saat beban mulai terangkat — operator mungkin tidak menyadari bahwa beban yang diangkat sebenarnya lebih berat dari yang diperkirakan.

Solusi: Perbaikan Prosedur Berdasarkan Data

Dengan data dari PCE-DDM 20, tim teknis bisa mengidentifikasi pola overload dan memperbaiki prosedur pengangkatan. Batas aman operasi ditetapkan lebih ketat, dan operator diberikan pelatihan tambahan tentang pentingnya memantau tegangan real-time.

Hasilnya: deformasi pada girder crane berhenti, dan umur pakai crane diperpanjang secara signifikan. Biaya perbaikan struktural yang mahal berhasil dihindari.

FAQ: Pertanyaan Umum tentang PCE-DDM 20

Apa yang dimaksud dengan fungsi peak hold pada PCE-DDM 20 dan bagaimana cara kerjanya?

Fungsi peak hold adalah fitur yang mencatat dan menampilkan nilai tegangan maksimum selama proses pengukuran. Saat Anda mengaktifkan fungsi ini, alat akan terus memantau tegangan dan menyimpan nilai tertinggi yang tercapai. Nilai ini tetap ditampilkan meskipun tegangan sudah turun, sehingga Anda bisa mengetahui beban puncak yang pernah dialami crane dalam satu siklus angkat.

Apakah PCE-DDM 20 dapat digunakan untuk semua jenis crane dan lifting equipment?

PCE-DDM 20 dirancang untuk dipasang di jalur beban antara hook crane dan beban yang diangkat. Alat ini kompatibel dengan berbagai jenis crane selama ada hook yang bisa digunakan untuk menggantung alat. Namun, untuk aplikasi spesifik atau crane dengan konfigurasi khusus, sebaiknya konsultasikan dengan tim teknis kami untuk memastikan kesesuaian pemasangan.

Bagaimana cara memasang PCE-DDM 20 pada jalur angkat tanpa merusak struktur?

Pemasangan PCE-DDM 20 sangat sederhana dan tidak merusak struktur. Alat ini dilengkapi dua shackle berbahan baja berat. Cukup gantung shackle atas ke hook crane, lalu hubungkan sling atau alat angkat ke shackle bawah. Tidak perlu pengeboran, pengelasan, atau modifikasi permanen apapun pada crane Anda.

Apa perbedaan antara mengukur tension dengan PCE-DDM 20 dan melakukan load testing?

Load testing adalah prosedur pengujian beban yang dilakukan secara berkala untuk memverifikasi kapasitas crane, biasanya dengan beban uji yang sudah diketahui. PCE-DDM 20 adalah alat ukur yang digunakan untuk memantau tegangan secara real-time selama operasi sehari-hari. Keduanya saling melengkapi: load testing memverifikasi kapasitas, sementara PCE-DDM 20 mencegah overload terjadi.

Apakah PCE-DDM 20 sudah termasuk sertifikasi kalibrasi?

PCE-DDM 20 telah dikalibrasi oleh pabrikan. Namun, jika Anda memerlukan sertifikasi sesuai standar ISO, ini tersedia sebagai opsi dengan biaya tambahan. Silakan hubungi tim sales kami untuk informasi lebih lanjut mengenai opsi sertifikasi kalibrasi.

Berapa kapasitas maksimum yang dapat diukur oleh PCE-DDM 20?

Kapasitas pengukuran PCE-DDM 20 adalah 20.000 kg atau setara 200 kN, dengan resolusi 10 kg atau 100 N. Akurasi alat ini adalah ±0,1% dari rentang pengukuran, bukan dari nilai yang terukur.

Kesimpulan dan Rekomendasi

Mengukur tension kargo logistik makro bukan sekadar soal mengetahui berat barang. Ini tentang melindungi investasi Anda pada lifting equipment dan memastikan keselamatan operasi.

PCE-DDM 20 memberikan solusi praktis untuk:

• Mendeteksi kelebihan tegangan kabel angkat secara real-time
• Mencegah deformasi struktur besi crane akibat overload
• Merekam beban puncak dengan fungsi peak hold
• Memantau tegangan dari jarak aman dengan remote control
• Mengukur dalam berbagai satuan untuk analisis teknis

Dengan deteksi dini overload, perusahaan Anda bisa menghindari downtime mahal, biaya perbaikan struktural, dan risiko kecelakaan kerja yang fatal.

Konsultasikan kebutuhan pengukuran tension kargo Anda dengan tim ahli kami. Hubungi kami melalui WhatsApp di 6285717112222 atau email ke contact@alat-test.com untuk konsultasi gratis. Tim CV. Java Multi Mandiri siap membantu Anda memilih solusi yang tepat untuk kebutuhan operasional Anda.

Kunjungi halaman produk PCE-DDM 20 untuk informasi lebih lanjut dan pemesanan.

Referensi

• Sitorus, S. W., Sudrajat, A., & Lestari, K. R. (2019). Rancang Bangun Load Cell Kapasitas 20 kN untuk Beban Kerja Tarik dan Tekan. Jurnal Ilmiah GIGA, 21(1), 15–23. https://journal.unas.ac.id/giga/article/view/580
• Jefriansyah, J., dkk. (2018). Analisis Struktur pada Girder Overhead Crane SWL 30 Ton. SJME Kinematika, 3(1), 43–52. https://kinematika.ulm.ac.id/index.php/kinematika/article/download/5/5
• Bikatofani, R. R. (2015). Analisis Risiko Pengoperasian Overhead Crane Double Girder di Divisi Kapal Niaga PT PAL Surabaya. The Indonesian Journal of Occupational Safety and Health, 4(1), 43–53. https://e-journal.unair.ac.id/IJOSH/article/view/1641
• Aprizaldi, M. F., & Saputro, C. D. (2022). Analisis Risiko Kecelakaan Kerja dalam Penggunaan Tower Crane dengan Metode Analytical Hierarchy Process (AHP). INERSIA: Informasi dan Ekspose Hasil Riset Teknik Sipil dan Arsitektur, 18(1), 83–93. https://journal.uny.ac.id/index.php/inersia/article/download/34081/17698
