NOVOTEST UD2303: Spesifikasi Ultrasonic Flaw Detector Lengkap

Dalam industri manufaktur, konstruksi, minyak dan gas, serta aerospace, masalah kualitas material dan sambungan las dapat mengakibatkan downtime operasional yang signifikan, biaya perbaikan tinggi, hingga risiko keselamatan yang serius. Ultrasonic Flaw Detector NOVOTEST UD2303 hadir sebagai solusi komprehensif untuk tantangan quality control ini, menawarkan kombinasi portabilitas unggul, berbagai mode operasi, dan kepatuhan terhadap standar AWS D1.1. Perangkat ini dirancang khusus untuk profesional yang membutuhkan alat inspeksi andal dengan akurasi tinggi dalam format ringkas. Artikel ini menyajikan spesifikasi lengkap UD2303, manfaat bisnis yang dapat diraih, serta penawaran khusus untuk organisasi yang serius meningkatkan sistem quality control mereka.

Tentang NOVOTEST UD2303: Keunggulan Ultrasonic Flaw Detector Modern
Spesifikasi Teknis Lengkap NOVOTEST UD2303
Fitur Utama dan Manfaat NOVOTEST UD2303 untuk Bisnis
Aplikasi NOVOTEST UD2303 dalam Berbagai Industri
Paket Standar dan Opsi Tambahan NOVOTEST UD2303
Pertanyaan yang Sering Diajukan
Kesimpulan
Distributor Terpercaya untuk Solusi Ultrasonic Testing

Tentang NOVOTEST UD2303: Keunggulan Ultrasonic Flaw Detector Modern

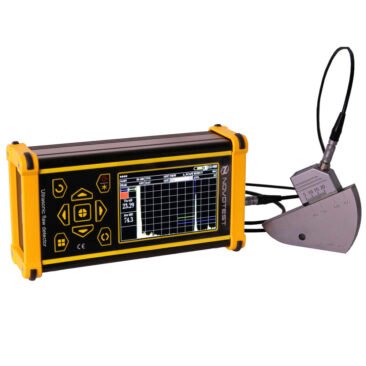

Ultrasonic Flaw Detector NOVOTEST UD2303 merepresentasikan evolusi dalam teknologi non-destructive testing dengan fokus pada portabilitas tanpa kompromi terhadap performa. Dirancang untuk inspeksi lapangan yang menuntut mobilitas tinggi, perangkat ini mengemas kemampuan teknis canggih dalam housing aluminium alloy yang tahan benturan dengan dimensi hanya 165x90x50 mm dan berat di bawah 500 gram. Desain ringkas ini tidak hanya memudahkan transportasi tetapi juga mengurangi kelelahan operator selama penggunaan berkepanjangan.

Daya tahan baterai menjadi pertimbangan utama dalam operasi lapangan, dan UD2303 menjawab kebutuhan ini dengan masa pakai 8-10 jam dalam kondisi normal. Untuk aplikasi yang lebih menuntut, tersedia opsi khusus yang dapat memperpanjang operasi hingga 20 jam tanpa pengisian ulang. Fleksibilitas ini menjadikan perangkat ideal untuk inspeksi remote site, pemeriksaan pipeline, atau aplikasi di lokasi dengan akses daya terbatas.

Kepatuhan terhadap standar industri merupakan faktor kritis bagi banyak organisasi, terutama di sektor yang mengadopsi standar internasional. UD2303 memiliki mode AWS D1.1 khusus untuk inspeksi sambungan las, memberikan kepastian bahwa hasil pengujian memenuhi persyaratan American Welding Society. Fitur ini sangat berharga bagi perusahaan yang bekerja pada proyek internasional atau harus mematuhi spesifikasi ketat dari klien global.

Fitur adaptasi yang membedakan UD2303 dari kompetitor adalah kemampuan rotasi layar yang memungkinkan orientasi horizontal atau vertikal. Fungsi ini tidak hanya meningkatkan ergonomi bagi operator kidal dan kanan, tetapi juga memudahkan inspeksi di posisi sulit dimana orientasi perangkat harus menyesuaikan kondisi lapangan.

Spesifikasi Teknis Lengkap NOVOTEST UD2303

Evaluasi teknis menyeluruh sangat penting dalam proses pengambilan keputusan investasi peralatan quality control. Tabel berikut menyajikan spesifikasi komprehensif Ultrasonic Flaw Detector NOVOTEST UD2303:

Parameter Teknis	Spesifikasi
Rentang frekuensi operasi	1 hingga 10,0 MHz
Rentang interval waktu terukur	6 hingga 1000 µs
Rentang kecepatan	1000 – 9999 m/s
Error pengukuran interval waktu	Tidak melebihi ±0,025 µs
Error pengukuran amplitudo sinyal	Tidak melebihi ±0,5 dB (rentang 0-110 dB)
Rentang gain pengujian	126 dB
Averaging quantity of starts	1 hingga 128
Rentang penyesuaian sensitivitas temporal (TVG)	1-40 dB
Jumlah titik kontrol TVG	16
Durasi pulse eksitasi	12,5 hingga 0,5 µs
Rentang scan	8 hingga 250 µs (500+ khusus pesanan) atau 0,48mm hingga 1500mm (baja V=6000m/s)
Rentang delay sweep	0 hingga 1000 µs
Rentang pengukuran interval waktu	8 hingga 250 µs (500+ khusus pesanan)
Setting delay dalam prism transducer	0 hingga 15 µs
Deviasi amplituda sinyal input	Tidak lebih dari 1 dB (rentang 10-100% tinggi layar)
Automatic signaling of defects (ASD)	Dua zona
Deteksi sinyal	Positive half-wave, radio mode
Mode operasi	DAC, TVG, DGS, AWS, AFS, ASD
Bahasa menu	English, Russian
Dimensi (PxLxT)	165x90x50 mm
Sumber daya	Baterai Li-ion internal
Waktu operasi kontinyu	Minimal 8 jam (hingga 20 jam khusus pesanan)
Rentang suhu operasi	-20°C hingga +40°C
Kelembaban udara	Maksimal 98% pada 35°C
Berat	Tidak lebih dari 500 g

Spesifikasi teknis tersebut menunjukkan kemampuan UD2303 dalam menangani berbagai skenario inspeksi dengan presisi tinggi. Rentang frekuensi 1-10 MHz memungkinkan deteksi defect yang komprehensif, dari inklusi besar hingga diskontinuitas halus. Error pengukuran interval waktu yang sangat rendah (±0,025 µs) menjamin akurasi positioning defect, sementara rentang gain 126 dB memastikan deteksi sinyal lemah dari defect dalam material dengan atenuasi tinggi.

Fitur Utama dan Manfaat NOVOTEST UD2303 untuk Bisnis

Kalibrasi Otomatis: Proses setup yang dipercepat secara signifikan mengurangi waktu persiapan dari menit menjadi detik. Dalam konteks operasional, efisiensi ini diterjemahkan menjadi peningkatan produktivitas inspeksi sebesar 15-20%, terutama pada aplikasi dengan frekuensi kalibrasi tinggi seperti inspeksi multi-material.
Berbagai Mode Operasi: Fleksibilitas dengan enam mode operasi (DAC, TVG, DGS, AWS, AFS, ASD) memungkinkan satu perangkat menangani berbagai aplikasi inspeksi. Keuntungan bisnisnya adalah pengurangan kebutuhan inventaris peralatan khusus, yang pada akhirnya menurunkan total biaya kepemilikan dan menyederhanakan program maintenance.
Kepatuhan AWS D1.1: Mode AWS yang terintegrasi menghilangkan kebutuhan interpretasi manual terhadap standar welding code. Bagi perusahaan yang bekerja di bawah sertifikasi AWS, fitur ini mengurangi risiko audit findings dan potensi biaya rework akibat ketidakpatuhan.
Transfer Data ke PC: Kemampuan ekspor hasil pengujian ke sistem komputer memfasilitasi dokumentasi yang komprehensif untuk kepatuhan regulasi dan analisis tren kualitas. Manfaat operasionalnya termasuk penyusunan laporan inspeksi yang lebih cepat dan penelusuran data historis untuk identifikasi pola defect.
Desain Ringkas: Portabilitas superior UD2303 memungkinkan inspeksi di lokasi terbatas yang sebelumnya memerlukan perangkat khusus atau bahkan pembongkaran komponen. Dalam praktiknya, ini berarti pengurangan downtime inspeksi hingga 30% untuk aplikasi seperti pemeriksaan pressure vessel, pipeline, atau struktur confined space.

Aplikasi NOVOTEST UD2303 dalam Berbagai Industri

Manufaktur dan Fabrikasi: Inspeksi sambungan las pada komponen struktural, pemeriksaan material baku untuk diskontinuitas internal, dan quality control produk jadi. Mode AWS D1.1 secara khusus bermanfaat untuk perusahaan yang memproduksi komponen untuk pasar ekspor dengan standar internasional.
Minyak dan Gas: Deteksi korosi pada pipeline, inspeksi storage tank, dan pemeriksaan integrity pressure vessel. Rentang suhu operasi yang luas (-20°C hingga +40°C) memungkinkan penggunaan di berbagai lingkungan operasi, dari fasilitas Arctic hingga plant tropis.
Konstruksi: Pengujian struktur baja, pemeriksaan concrete reinforcement, dan evaluasi komponen prefabrikasi. Portabilitas perangkat sangat bernilai di lokasi konstruksi dengan mobilitas tinggi dan akses daya terbatas.
Aerospace: Verifikasi integritas komponen kritis, inspeksi bagian engine, dan pemeriksaan material komposit. Akurasi pengukuran tinggi (±0,025 µs) memenuhi persyaratan ketas industri aerospace untuk deteksi defect kritis.
Automotive: Quality control komponen powertrain, inspeksi casting parts, dan pemeriksaan sambungan las pada frame kendaraan. Kemampuan deteksi defect halus pada rentang frekuensi hingga 10 MHz memastikan kualitas produk akhir.

Material yang kompatibel mencakup logam ferrous dan non-ferrous, plastik teknik, komposit, kaca, dan berbagai material teknik lainnya. Fleksibilitas ini membuat UD2303 menjadi investasi yang dapat digunakan di berbagai divisi dalam organisasi manufacturing yang kompleks.

Paket Standar dan Opsi Tambahan NOVOTEST UD2303

Pemahaman menyeluruh tentang apa yang termasuk dalam paket standar dan opsi yang tersedia sangat penting untuk perencanaan anggaran dan implementasi yang efektif. Berikut adalah rincian lengkapnya:

Komponen	Kuantitas	Keterangan
Unit utama UD2303	1 unit	Ultrasonic flaw detector dengan baterai terintegrasi
UT-probes	2 buah	Probe ultrasonik untuk berbagai aplikasi
Kabel Lemo-Lemo	1 buah	Kabel koneksi probe dengan unit utama
Charger	1 unit	Pengisi daya baterai
Kabel USB	1 buah	Untuk koneksi ke komputer
Software PC	1 lisensi	Tersedia download dari website
Manual operasi	1 copy	Panduan penggunaan lengkap
Case	1 unit	Tas pelindung untuk transportasi

Untuk aplikasi khusus, tersedia berbagai opsi tambahan yang dapat meningkatkan kemampuan sistem:

Probe tambahan dan kabel: Memperluas jangkauan aplikasi untuk material khusus atau konfigurasi inspeksi tertentu
Blok kalibrasi standar: Untuk verifikasi periodik akurasi perangkat sesuai interval kalibrasi yang direkomendasikan
Blok kalibrasi khusus: Dikembangkan untuk kebutuhan spesifik material atau aplikasi perusahaan
Couplant gel: Media coupling untuk transfer energi ultrasonik optimal antara probe dan material uji

Kemampuan pesanan khusus untuk rentang scan extended (hingga 500 µs atau 3000 mm dalam baja) dan waktu operasi baterai extended (hingga 20 jam) tersedia untuk memenuhi kebutuhan operasional yang unik.

Pertanyaan yang Sering Diajukan

Apa keunggulan utama UD2303 dibandingkan flaw detector lainnya?

Tiga diferensiator utama adalah portabilitas superior dengan berat di bawah 500 gram, kepatuhan terhadap standar AWS D1.1 yang terintegrasi, dan fleksibilitas operasi dengan enam mode pengujian berbeda. Kombinasi ini menjadikannya solusi ideal untuk organisasi yang membutuhkan kemampuan laboratorium dalam format lapangan.

Bagaimana prosedur kalibrasi dan verifikasi periodik untuk UD2303?

Perangkat ini dilengkapi dengan kalibrasi otomatis yang menyederhanakan setup harian. Untuk kalibrasi periodik, direkomendasikan interval 6-12 bulan tergantung intensitas penggunaan dan persyaratan sistem quality control. Proses ini dapat dilakukan oleh teknisi terlatih menggunakan blok kalibrasi standar.

Apakah UD2303 kompatibel dengan software analisis data?

Ya, paket standar termasuk software PC untuk transfer data, analisis mendalam, dan pembuatan laporan. Software ini memungkinkan dokumentasi komprehensif untuk kepatuhan regulasi dan analisis tren defect jangka panjang.

Berapa lama masa pakai baterai dalam kondisi operasi normal?

Dalam penggunaan standar, baterai bertahan 8-10 jam. Untuk aplikasi yang membutuhkan durasi lebih panjang, tersedia opsi khusus yang dapat memperpanjang operasi hingga 20 jam tanpa pengisian ulang.

Industri apa saja yang paling cocok menggunakan UD2303?

Perangkat ini ideal untuk manufacturing, oil & gas, konstruksi, aerospace, dan automotive. Aplikasi spesifik meliputi weld inspection, corrosion mapping, material verification, dan component integrity testing.

Apakah tersedia pelatihan operasi untuk tim teknis?

Ya, konsultasi teknis dan panduan implementasi tersedia untuk memastikan tim Anda dapat memaksimalkan penggunaan perangkat dari hari pertama.

Kesimpulan

Ultrasonic Flaw Detector NOVOTEST UD2303 menghadirkan solusi komprehensif untuk tantangan quality control modern dengan kombinasi portabilitas unggul, akurasi tinggi, dan kepatuhan standar industri. Desain ringkasnya tidak mengorbankan kemampuan teknis, sementara berbagai mode operasi memastikan fleksibilitas untuk beragam aplikasi inspeksi. Untuk organisasi yang berkomitmen meningkatkan program non-destructive testing mereka, UD2303 menawarkan nilai investasi yang jelas melalui peningkatan efisiensi inspeksi, pengurangan downtime, dan jaminan kepatuhan standar.
