Optimasi Efisiensi HVAC & Manufaktur: Mengapa Tekanan Diferensial Gas Wajib Diukur Presisi dengan Digital Manometer?

Peran Vital Manometri Tekanan dalam Efisiensi Pabrik

Di dalam lingkungan industri manufaktur berat, pemrosesan gas kimia, fasilitas ruang bersih (cleanroom) farmasi, hingga sistem pengkondisian udara komersial skala besar (HVAC), pengelolaan sirkulasi fluida gas dan udara adalah indikator utama penentu efisiensi. Banyak pengelola fasilitas pabrik hanya berfokus pada pemeliharaan komponen motor penggerak mekanis besar, namun melupakan parameter fundamental yang mengendalikan laju aliran udara tersebut, yaitu tekanan diferensial (differential pressure).

Penyimpangan tekanan sekecil beberapa milibar pada jalur pipa pembuangan gas beracun (exhaust duct) atau media filtrasi udara dapat menurunkan performa laju sirkulasi secara drastis. Akibatnya, konsumsi daya listrik kipas blower membengkak, filter udara HEPA rawan robek karena menahan tekanan berlebih, serta kenyamanan termal pekerja terganggu. Untuk memastikan seluruh alur distribusi gas berjalan sesuai koridor teknis, penggunaan Digital Manometer / Differential Pressure Gauge berakurasi tinggi menjadi instrumen kontrol yang wajib disediakan oleh tim maintenance.

Apa Itu Tekanan Diferensial Gas dan Aplikasinya di Industri?

Tekanan diferensial gas adalah perbedaan nilai tekanan absolut di antara dua titik geometris pengukuran yang berbeda di dalam satu sistem sirkulasi fluida gas atau udara tertutup. Manometer digital menghitung perbedaan ini dengan membandingkan tekanan beban yang masuk ke port tekanan tinggi (+) terhadap tekanan yang masuk ke port tekanan rendah (-).

Di dunia B2B industri, parameter tekanan diferensial diaplikasikan secara luas untuk berbagai fungsi kritis berikut:

• Monitoring Penurunan Tekanan Filter (Filter Drop Monitoring): Mengukur hambatan aliran udara sebelum dan sesudah melewati filter guna menganalisis tingkat kejenuhan debu partikulat secara objektif.
• Pengkondisian Tekanan Kaskade Kamar Bersih (Cleanroom Pressurization): Menjaga tekanan udara di dalam ruang isolasi medis atau lab farmasi agar tetap lebih tinggi (positive pressure) atau lebih rendah (negative pressure) dibanding area koridor luar, mencegah penyusupan kontaminan silang udara luar.
• Uji Kebocoran Sistem Pipa Gas (Leakage Testing): Memverifikasi kekedapan instalasi pipa gas komersial dengan memantau stabilitas penurunan tekanan gas dalam rentang waktu penahanan tertentu.

Sains Pengukuran Kecepatan Udara: Integrasi Manometer dan Pitot Tube

Selain mengukur perbedaan tekanan statis murni, manometer digital tipe diferensial beresolusi tinggi memegang peran penting dalam menghitung laju kecepatan aliran udara (air velocity) di dalam pipa saluran besar (ducting) melalui integrasi instrumen Pitot Tube (Tabung Pitot).

Berdasarkan rumusan ilmiah Prinsip Bernoulli, total energi tekanan dalam suatu aliran fluida yang bergerak bersifat konstan. Tabung Pitot bekerja dengan menangkap dua komponen tekanan sekaligus: Tekanan Total (Total Pressure/Stagnation Pressure) yang menghadap langsung arah datangnya aliran udara, dan Tekanan Statis (Static Pressure) yang tegak lurus dari samping arah aliran.

Ketika kedua ujung tabung Pitot disambungkan ke masing-masing port input digital manometer diferensial, alat ukur akan langsung menyelisihkan kedua nilai tersebut untuk mendapatkan nilai Tekanan Dinamis (Dynamic/Velocity Pressure). Melalui konversi matematis kecepatan yang dihitung otomatis oleh instrumen, tim teknisi dapat mengetahui kecepatan aliran udara dalam satuan m/s atau km/h secara sangat presisi, mempermudah kalkulasi laju volume ventilasi (Air Changes per Hour / ACH) gedung.

Dampak Ekonomis dan K3 Akibat Kesalahan Tekanan Sistem Udara

Kelalaian dalam memantau fluktuasi tekanan diferensial gas membawa konsekuensi berat bagi profitabilitas korporasi dan aspek keselamatan kerja (K3) industri:

• Pemborosan Biaya Energi Listrik: Filter udara industri yang tersumbat pekat menciptakan hambatan sirkulasi yang tinggi. Jika tidak terdeteksi oleh alat ukur, motor penggerak kipas blower dipaksa berputar ekstra keras untuk memompa udara, memicu pembengkakan tagihan listrik pabrik hingga puluhan persen.
• Bahaya Akumulasi Gas Beracun: Pada area pengelasan atau laboratorium kimia, sistem ventilasi pembuangan lokal (Local Exhaust Ventilation) harus mempertahankan tekanan negatif konstan agar uap kimia berbahaya langsung terhisap keluar. Kegagalan tekanan diferensial menyebabkan uap beracun bocor memenuhi ruang kerja, memicu keracunan akut personel.
• Catar Proses Manufaktur: Pada industri pembakaran menggunakan tungku oven gas skala besar (burner boiler), rasio perbandingan pasokan tekanan gas dan oksigen harus seimbang sempurna. Jika tekanan pasokan gas berfluktuasi tanpa monitoring presisi, pembakaran menjadi tidak sempurna (incomplete combustion), memicu cacat kematangan produk serta penumpukan jelaga karbon berlebih.

Studi Kasus Efisiensi Audit Filter pada Pabrik Semen:
Sebuah fasilitas industri penggilingan semen mengalami penurunan efisiensi pada sistem pengumpul debu raksasa (Baghouse Dust Collector). Tim operator lapangan biasanya mengganti ratusan kantong filter kain (filter bags) secara berkala setiap 3 bulan sekali berdasarkan estimasi kalender lama. Biaya penggantian kain filter ini memakan anggaran operasional yang sangat besar. Setelah tim K3 menginstalasi sistem manometer digital diferensial portabel untuk memonitor pressure drop harian, ditemukan data ilmiah bahwa pada bulan ketiga, nilai tekanan filter ternyata baru mencapai 40% dari batas maksimal kejenuhan. Dengan mengubah SOP pemeliharaan berbasis data instrumen nyata, masa pakai filter dapat diperpanjang hingga 6 bulan. Kebijakan ini sukses memotong pengeluaran biaya pembelian filter hingga 50% per tahun tanpa merusak keselamatan lingkungan kerja.

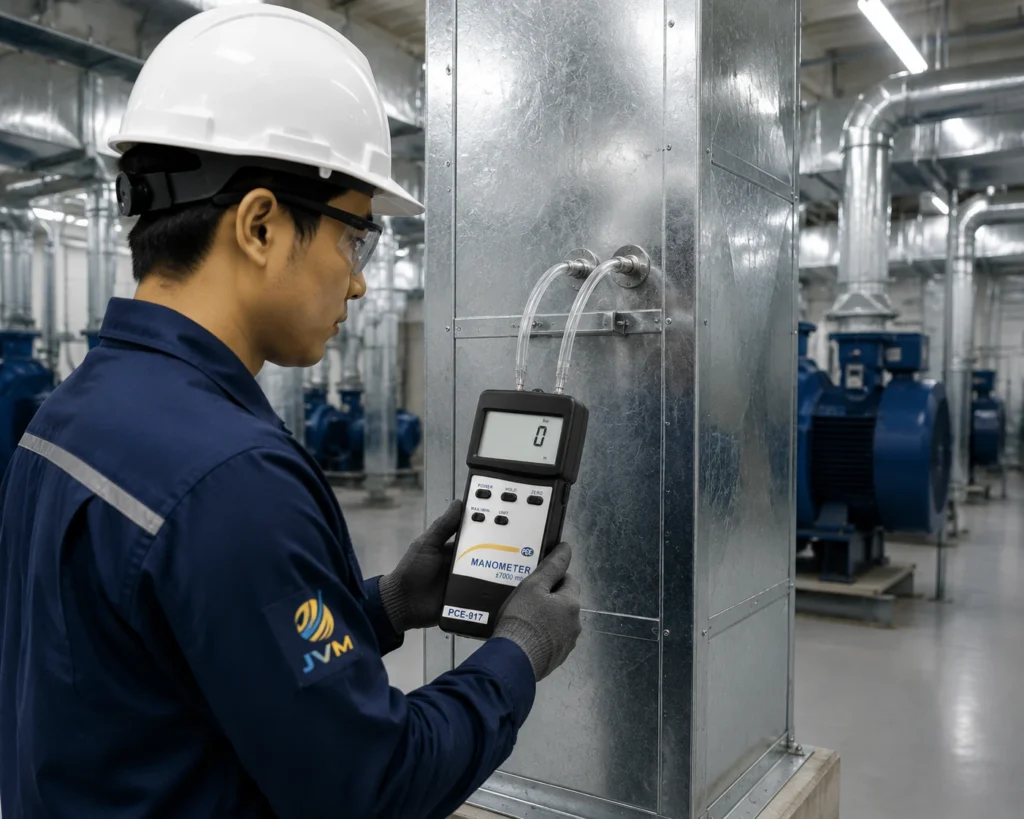

SOP Pengukuran Differential Pressure pada Ducting HVAC

Guna memperoleh akurasi pembacaan data manometer yang konsisten dan bebas dari bias eror sirkulasi udara, proses pengujian harus mengadopsi Standard Operating Procedure (SOP) metrologi industri:

• Prosedur Zeroing Alat (Zero Calibration): Sebelum selang fleksibel disambungkan ke port pengukuran, nyalakan digital manometer di udara terbuka bebas. Tekan tombol Zero untuk mereset titik dasar sensor ke angka nol murni (0.00). Langkah ini krusial untuk mengeliminasi bias nilai akibat pengaruh tekanan barometrik atmosfer lokal atau suhu ruangan sesaat.
• Koneksi Port yang Tepat: Sambungkan selang silikon dari area bertekanan lebih tinggi (sisi hulu sebelum filter) ke port bertanda positif (+), dan selang dari area bertekanan lebih rendah (sisi hilir setelah filter) ke port bertanda negatif (-). Jika layar menampilkan nilai minus (-), itu indikasi bahwa pemasangan selang Anda terbalik.
• Kekedapan Sambungan Selang: Pastikan seluruh sambungan ujung selang pada pipa uji tidak mengalami kebocoran mikro (leakage). Kebocoran kecil pada sirkuit selang ukur akan memanipulasi laju tekanan udara yang masuk ke modul sensor, memicu eror hasil pembacaan desimal pada layar display.

Mengenal Differential Pressure Gauge PCE-917

Untuk mengakomodasi standarisasi audit energi sistem HVAC, pengujian kebocoran pipa gas komersial, hingga penelitian mekanika fluida di laboratorium, PCE Instruments memproduksi perangkat berspesifikasi tangguh: PCE-917 Differential Pressure Gauge.

PCE-917 is sebuah manometer digital portabel serbaguna yang dirancang khusus untuk mengukur tekanan diferensial gas non-korosif dengan rentang batas ukur ideal mencapai ±140 mbar (setara ±14 kPa atau ±2.031 psi). Instrumen ini dibekali dengan modul mikroprosesor mutakhir yang mampu menampilkan resolusi pembacaan data desimal sangat halus hingga angka 0.1 mbar, menjadikannya pilihan utama bagi para profesional instrumentasi industri.

Spesifikasi Teknis Lengkap: PCE-917

Berikut adalah tabel parameter data spesifikasi teknis resmi dari Manometer Digital PCE-917 guna mendukung standarisasi kualifikasi inventarisasi alat kontrol kualitas di perusahaan Anda:

Fitur Advanced Data Logger Interface dan Sertifikasi Kalibrasi ICA

Kelebihan utama yang membuat PCE-917 sangat unggul di sektor B2B komersial adalah integrasi antarmuka komunikasi data RS-232 Serial Interface. Dengan memanfaatkan fitur ini, digital manometer dapat dihubungkan ke komputer laptop di lapangan untuk diubah menjadi stasiun data logger interaktif. Menggunakan software pendukung bawaan, teknisi dapat merekam fluktuasi tekanan secara kontinu, menganalisis grafik kestabilan tekanan pipa gas selama pengujian kebocoran, serta mengeksport hasil laporan ke format file digital untuk kebutuhan dokumentasi klien.

Demi menjaga aspek akuntabilitas dan validitas data hukum saat audit sistem manajemen mutu perusahaan berlangsung, Anda sangat disarankan untuk memesan varian unit yang menyertakan Sertifikat Kalibrasi ISO (PCE-917-ICA). Adanya sertifikasi kalibrasi resmi rujukan komite akreditasi metrologi nasional ini memberikan kekuatan bukti ilmiah yang sah bagi keakuratan laporan performa industri Anda.

FAQ Seputar Digital Manometer dan Tekanan Diferensial Gas

Apa keuntungan utama menggunakan PCE-917 dibanding tipe manometer cairan tabung U konvensional?

Manometer tabung U konvensional berbasis cairan (glass U-tube) rentan mengalami risiko kebocoran zat cair raksa/air yang beracun, sulit dibaca secara presisi akibat faktor kesalahan paralaks mata, serta tidak memiliki fitur memori perekaman. PCE-917 menyajikan pembacaan digital instan bebas eror paralaks, fitur holding data terkecil/terbesar (MIN/MAX), multi-satuan ukur otomatis, serta konektivitas software data logger komputer.

Bagaimana cara PCE-917 memproteksi sensor internal dari bahaya overpressure?

PCE-917 dirancang dengan batas toleransi tekanan berlebih mekanis (overpressure limit) hingga 700 mbar. Namun, jika tekanan gas riil di lapangan melonjak melampaui limit ekstrim tersebut, diafragma sensor elektronik sensitif di dalam alat akan mengalami kerusakan deformasi permanen. Pastikan Anda memperkirakan batas tekanan kerja maksimum sirkuit pipa gas sebelum melakukan pengetesan.

Apakah alat PCE-917 ini aman digunakan untuk mengukur tekanan cairan liquid?

Tidak boleh. PCE-917 dirancang khusus secara eksklusif hanya untuk media gas non-korosif, uap udara bersih, atau udara atmosfer kering. Memasukkan media cairan cair (liquid) langsung ke dalam port tabung kuningan alat akan merusak sirkuit sensor piezo-resistif internal dan menghanguskan garansi perangkat.

Kesimpulan: Akurasi Manometer Digital Adalah Kunci Kendali Mutu Proses

Mengabaikan aspek pemantauan parameter tekanan diferensial gas pada sirkuit ventilasi HVAC dan lini manufaktur adalah pembiaran terhadap ketidakpastian mutu proses serta pemborosan anggaran finansial korporasi. Pengukuran preventif menggunakan instrumen manometri digital yang presisi terbukti mampu mengoptimalkan efisiensi energi listrik, menjamin higienitas udara ruang bersih, serta memangkas pengeluaran biaya pemeliharaan prematur armada pabrik Anda.

Instrumen berkualitas premium PCE-917 Differential Pressure Gauge menyajikan kombinasi sempurna antara rentang ukur mbar yang luas, keandalan sensor digital beresolusi tinggi, serta fungsionalitas ekspor data logger komputer yang Anda perlukan untuk mencapai target tata kelola industri berkelanjutan berprinsip Zero Accident.

Jika perusahaan, vendor kontraktor HVAC, atau instansi laboratorium Anda sedang merencanakan proyek pengadaan unit digital manometer industri dari PCE Instruments, atau membutuhkan dukungan sertifikasi dokumen kalibrasi resmi ISO, tim engineering spesialis kami siap memberikan solusi terbaik. Hubungi kontak representatif kami melalui:

• WhatsApp : 0857-1711-2222
• Email : contact@alat-test.com

Kunjungi galeri katalog digital terlengkap kami untuk instrumen kalibrator proses, alat monitoring udara, dan perlengkapan monitoring keselamatan kerja K3 andalan lainnya dengan accessing situs utama di alat-test.com.

Referensi

• Badan Standardisasi Nasional. SNI 7062:2019 – Standar metode pengujian kualitas udara dan parameter ventilasi lingkungan kerja. https://id.scribd.com/document/695206247/SNI-7062-2019-Penerangan
• International Organization for Standardization. ISO 14644-3:2019 – Cleanrooms and associated controlled environments — Part 3: Test methods for pressure differential characterization. https://www.iso.org/standard/60598.html
