Panduan Lengkap Pengukuran Gaya Tarik dan Tekan dengan Dynamometer Digital

Pengukuran gaya tarik dan tekan menjadi bagian penting dalam pengujian material, quality control, produksi, hingga penelitian dan pengembangan produk. Melalui pengujian ini, pengguna dapat mengetahui seberapa besar gaya yang dibutuhkan untuk menarik, menekan, mengaktifkan, merusak, atau memisahkan suatu material maupun komponen.
Dalam dunia industri, data gaya yang akurat sangat dibutuhkan untuk memastikan produk bekerja sesuai spesifikasi. Misalnya, gaya tekan pada tombol, kekuatan sambungan, daya tahan kemasan, hingga kekuatan tarik pada kabel, kain, plastik, atau komponen mekanis.
Untuk mendapatkan hasil pengukuran yang lebih stabil dan mudah dianalisis, penggunaan dynamometer digital atau digital force gauge menjadi solusi yang tepat. Alat ini mampu menampilkan nilai gaya secara langsung, menyimpan data pengujian, serta membantu proses evaluasi dengan lebih praktis dibandingkan metode manual.

Apa Itu Dynamometer Digital?

Dynamometer digital adalah alat ukur gaya yang digunakan untuk mengukur gaya tarik dan gaya tekan. Alat ini bekerja menggunakan load cell atau sel beban yang menerima gaya mekanis, lalu mengubahnya menjadi sinyal listrik. Sinyal tersebut kemudian diproses dan ditampilkan sebagai nilai gaya pada layar digital.
Dibandingkan alat ukur gaya analog, dynamometer digital lebih mudah dibaca dan biasanya dilengkapi fitur tambahan seperti pilihan satuan pengukuran, data logger, koneksi ke PC, alarm batas pengukuran, serta tampilan grafik.
Pada pengujian gaya, alat ini dapat digunakan untuk berbagai kebutuhan, mulai dari uji tarik, uji tekan, uji aktuasi tombol, uji sobek, hingga pengujian kekuatan komponen industri.

Perbedaan Gaya Tarik dan Gaya Tekan

Dalam pengujian mekanis, gaya tarik dan gaya tekan memiliki arah kerja yang berbeda.

• Gaya tarik adalah gaya yang bekerja dengan menarik suatu objek. Contohnya pengujian kekuatan tarik kabel, tali, sambungan, kain, plastik, perekat, atau material lainnya.
• Gaya tekan adalah gaya yang bekerja dengan menekan suatu objek. Contohnya pengujian kekuatan tekan pegas, tombol, kemasan, busa, komponen mekanis, atau material tertentu.

Kedua jenis pengujian ini dapat dilakukan menggunakan dynamometer digital yang sesuai, selama kapasitas alat, aksesori, dan metode pemasangannya tepat.

Mengapa Pengukuran Gaya Tarik dan Tekan Penting?

Pengukuran gaya tarik dan tekan membantu memastikan bahwa material atau komponen memiliki performa sesuai kebutuhan. Dalam proses produksi, hasil pengukuran ini dapat menjadi dasar untuk menentukan apakah suatu produk layak digunakan, perlu diperbaiki, atau harus ditolak.
Beberapa manfaat utama pengukuran gaya tarik dan tekan antara lain:

• Menjaga kualitas produk
  Pengujian gaya membantu memastikan produk bekerja sesuai spesifikasi, misalnya pada tombol, sakelar, sambungan, kemasan, atau komponen mekanis.
• Mendukung quality control
  Data gaya dapat digunakan untuk memeriksa konsistensi produk dari satu batch produksi ke batch berikutnya.
• Mengurangi risiko kegagalan produk
  Komponen yang tidak memenuhi batas gaya tertentu dapat rusak saat digunakan. Pengujian sejak awal membantu mengurangi risiko tersebut.
• Memudahkan dokumentasi hasil uji
  Dynamometer digital dengan data logger memungkinkan hasil pengujian disimpan secara digital sehingga lebih mudah ditelusuri kembali.
• Mendukung proses R&D
  Dalam pengembangan produk, data gaya dapat membantu membandingkan material, mengevaluasi desain, dan menentukan karakteristik mekanis suatu produk.

Parameter yang Umum Diukur

Dalam pengukuran gaya tarik dan tekan, beberapa parameter yang sering diperhatikan meliputi:

• Gaya maksimum: nilai gaya tertinggi yang tercatat selama proses pengujian.
• Gaya aktuasi: gaya yang dibutuhkan untuk mengaktifkan tombol, sakelar, tuas, atau mekanisme tertentu.
• Gaya sobek atau lepas: gaya yang menyebabkan material, sambungan, atau perekat terpisah.
• Gaya tekan: beban tekan yang diterima material atau komponen selama pengujian.
• Perubahan gaya terhadap waktu: pola perubahan gaya yang dapat diamati melalui grafik atau data logger.

Untuk analisis material yang lebih kompleks, pengguna biasanya memerlukan data tambahan seperti perpindahan, regangan, dimensi spesimen, serta test stand yang sesuai. Dynamometer digital berperan sebagai alat utama untuk membaca nilai gaya, sedangkan analisis lanjutan disesuaikan dengan metode uji yang digunakan.

Jenis Pengujian yang Bisa Dilakukan

Dynamometer digital dapat digunakan untuk berbagai jenis pengujian gaya, tergantung pada tujuan dan aksesori yang digunakan.

1. Uji tarik
   Digunakan untuk mengetahui gaya yang dibutuhkan untuk menarik, meregangkan, atau memutus suatu material. Contohnya pengujian kabel, tali, sambungan, tekstil, plastik, atau perekat.
2. Uji tekan
   Digunakan untuk mengetahui respons material atau komponen saat diberi beban tekan. Contohnya pengujian pegas, busa, tombol, kemasan, atau komponen mekanis.
3. Uji aktuasi
   Digunakan untuk mengukur gaya yang diperlukan untuk mengaktifkan tombol, switch, tuas, atau panel kontrol.
4. Uji peel atau sobek
   Digunakan untuk mengukur gaya yang diperlukan untuk mengelupas, menyobek, atau memisahkan lapisan material.
5. Uji komponen industri
   Digunakan untuk memeriksa kekuatan sambungan, bracket, fitting, konektor, atau bagian mekanis lainnya.

Agar hasil pengujian lebih konsisten, penggunaan test stand sangat disarankan. Test stand membantu menjaga arah gaya, posisi sampel, dan kecepatan pembebanan agar tidak berubah-ubah selama pengujian.

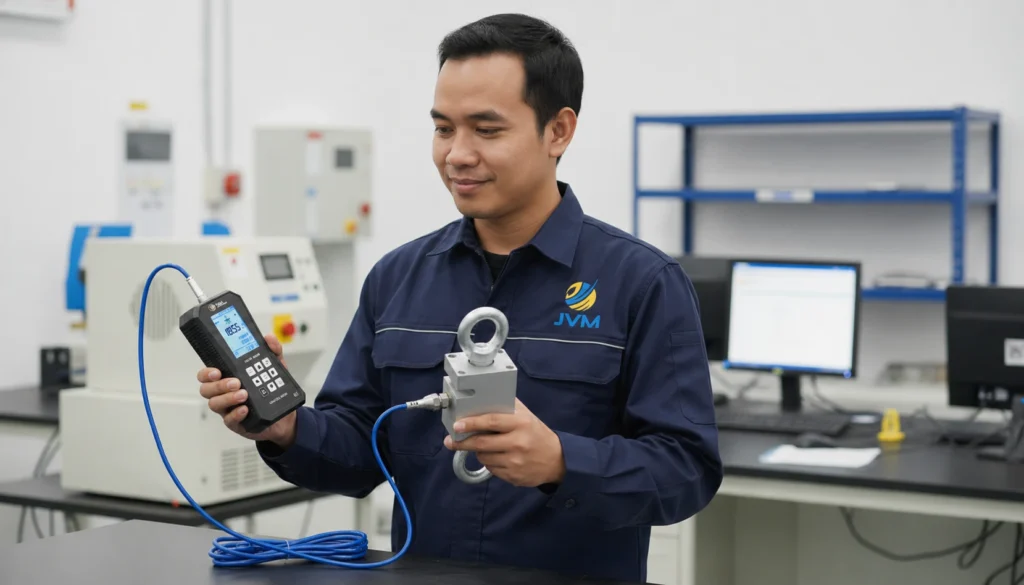

Dynamometer PCE-DFG 10K X untuk Pengukuran Gaya Tarik dan Tekan

PCE-DFG 10K X adalah dynamometer digital dengan load cell eksternal yang dapat digunakan untuk mengukur gaya tarik dan tekan hingga 10.000 N. Alat ini cocok untuk kebutuhan industri, laboratorium, quality control, serta pengujian komponen dengan beban menengah hingga tinggi.
PCE-DFG 10K X memiliki akurasi ±0,05% F.S. dan resolusi 2 N, sehingga dapat membantu pengguna memperoleh data pengukuran yang lebih stabil dan mudah dievaluasi. Dengan load cell eksternal, alat ini juga lebih fleksibel untuk dipasang pada berbagai konfigurasi pengujian.
Beberapa spesifikasi utama PCE-DFG 10K X antara lain:

• Rentang pengukuran: 0–10.000 N
• Resolusi: 2 N
• Akurasi: ±0,05% F.S.
• Sampling rate: 1–7200 Hz
• Memori internal: 32 GB
• Display: LCD grafis 2,8 inci
• Interface: USB-C
• Alarm: visual dan akustik
• Mode alarm: Inside, Outside, Crack, dan Switch off
• Proteksi load cell: IP67
• Proteksi perangkat handheld: IP52
• Operating time: sekitar 13 jam
• Power supply: USB 5 V DC, 500 mA
• Dimensi perangkat: 165 x 85 x 32 mm
• Berat perangkat handheld: 255 g
• Kondisi operasi: -20 hingga 65 °C, 10–95% RH

Dengan fitur data logger, hasil pengukuran dapat disimpan di memori internal dan dipindahkan ke PC melalui USB-C. Hal ini sangat membantu untuk dokumentasi, analisis tren, serta pembuatan laporan hasil pengujian.

Perlengkapan yang Dibutuhkan

Untuk melakukan pengukuran gaya tarik dan tekan, beberapa perlengkapan yang perlu disiapkan antara lain:

• Dynamometer digital
  Digunakan sebagai alat utama untuk membaca nilai gaya.
• Load cell
  Berfungsi sebagai sensor yang menerima gaya tarik atau tekan.
• Aksesori pengujian
  Dapat berupa eyebolt, hook, clamp, pelat tekan, atau aksesori lain yang disesuaikan dengan bentuk sampel.
• Test stand
  Membantu menjaga gerakan pengujian tetap stabil, sejajar, dan berulang dengan lebih konsisten.
• Software PC
  Digunakan untuk membaca, menyimpan, dan menganalisis data hasil pengujian.

PCE-DFG 10K X dilengkapi dengan force gauge, load cell, dua eyebolt dengan ulir M10, case, kabel USB-C, PC software, dan operating instructions.

Prosedur Pengukuran Gaya Tarik dan Tekan

Pengukuran gaya perlu dilakukan dengan prosedur yang benar agar hasilnya konsisten dan mudah dianalisis. Berikut langkah-langkah umum yang dapat diterapkan.

1. Persiapan Alat

• Pastikan dynamometer dalam kondisi baik dan baterai mencukupi.
• Periksa load cell, kabel, konektor, dan aksesori pengujian.
• Pastikan kapasitas load cell sesuai dengan gaya yang akan diuji.
• Pasang aksesori seperti eyebolt, hook, clamp, atau pelat tekan sesuai kebutuhan.

2. Pemasangan Sampel

• Pasang sampel sejajar dengan arah gaya.
• Hindari pemasangan miring karena dapat menimbulkan gaya samping.
• Gunakan test stand jika pengujian membutuhkan posisi dan kecepatan yang stabil.

3. Pengaturan Alat

• Pilih satuan pengukuran yang sesuai, misalnya N atau kN.
• Atur sampling rate sesuai karakter pengujian.
• Aktifkan data logger jika hasil pengujian perlu disimpan.
• Gunakan mode alarm jika pengujian memiliki batas gaya tertentu.

4. Zero-Setting

Sebelum pengujian dimulai, lakukan zero-setting agar berat aksesori atau beban awal tidak memengaruhi hasil pengukuran. Pastikan load cell tidak menerima gaya tambahan saat proses zero dilakukan.

5. Pelaksanaan Pengujian

• Mulai pengujian secara perlahan dan stabil.
• Amati nilai gaya pada display.
• Gunakan tampilan grafik atau bar chart untuk melihat perubahan gaya selama proses berlangsung.
• Hentikan pengujian saat mencapai batas gaya, kondisi gagal, atau titik pengukuran yang ditentukan.

6. Penyimpanan Data

Setelah pengujian selesai, data dapat disimpan di memori internal dan ditransfer ke PC melalui USB-C. Data tersebut dapat digunakan untuk membuat laporan, membandingkan hasil antar sampel, atau menganalisis tren pengujian.

Cara Membaca Hasil Pengukuran

Hasil pengukuran dari dynamometer digital dapat dibaca dalam beberapa bentuk:

• Nilai numerik: menunjukkan besar gaya yang sedang terbaca.
• Nilai maksimum: menunjukkan gaya tertinggi selama pengujian.
• Grafik: membantu melihat perubahan gaya terhadap waktu.
• Bar chart: menunjukkan posisi nilai gaya dalam rentang pengukuran.
• Data logger: menyimpan data pengukuran untuk dianalisis setelah pengujian.

Pada pengujian sederhana, nilai maksimum sering menjadi parameter utama. Untuk pengujian yang lebih detail, pola perubahan gaya dari awal hingga akhir pengujian dapat memberikan informasi tambahan mengenai perilaku sampel.

Masalah Umum Saat Pengukuran Gaya

Beberapa masalah yang sering muncul saat pengukuran gaya tarik dan tekan antara lain:

• Nilai tidak stabil
  Biasanya disebabkan oleh getaran, pemasangan tidak kuat, aksesori longgar, atau lingkungan pengujian yang kurang stabil.
• Hasil tidak konsisten
  Dapat terjadi karena posisi sampel berbeda, kecepatan pengujian tidak sama, atau gaya tidak bekerja secara sejajar.
• Zero drift
  Nilai nol berubah-ubah karena pengaruh suhu, beban awal, atau kondisi load cell. Lakukan zero-setting sebelum pengujian.
• Overload
  Terjadi jika gaya yang diberikan melebihi kapasitas alat. Kondisi ini harus dihindari karena dapat merusak load cell.
• Data tidak tersimpan
  Periksa pengaturan data logger, kapasitas memori, dan koneksi perangkat sebelum pengujian dimulai.

Tips agar Hasil Pengukuran Lebih Konsisten

Agar hasil pengukuran lebih stabil dan dapat diulang, beberapa praktik berikut dapat diterapkan:

1. Gunakan kapasitas alat yang sesuai
   Pilih load cell berdasarkan rentang gaya yang paling sering diuji.
2. Lakukan zero-setting sebelum pengujian
   Pastikan tidak ada beban awal sebelum alat diatur ke nol.
3. Pastikan pemasangan sejajar
   Gaya tarik atau tekan harus bekerja searah dengan sumbu pengukuran load cell.
4. Gunakan test stand
   Test stand membantu menjaga kecepatan dan arah pembebanan tetap konsisten.
5. Kontrol lingkungan pengujian
   Minimalkan getaran, perubahan suhu ekstrem, dan kondisi lingkungan yang dapat memengaruhi hasil.
6. Gunakan data logger
   Penyimpanan data digital membantu mengurangi kesalahan pencatatan manual.
7. Lakukan kalibrasi berkala
   Ikuti jadwal kalibrasi sesuai SOP perusahaan atau laboratorium. Fitur calibration reminder dapat membantu operator memantau jadwal kalibrasi.
8. Periksa aksesori secara rutin
   Eyebolt, hook, clamp, atau pelat tekan yang aus dapat memengaruhi distribusi gaya.

Kapan Menggunakan PCE-DFG 10K X?

PCE-DFG 10K X dapat digunakan untuk aplikasi pengukuran gaya tarik dan tekan hingga 10.000 N. Beberapa contoh penggunaannya antara lain:

• Pengujian kekuatan tarik komponen industri.
• Pengujian gaya tekan pada material atau komponen mekanis.
• Pengukuran gaya aktuasi tombol, switch, atau tuas dengan beban tinggi.
• Pengujian sambungan, bracket, fitting, atau konektor.
• Quality control pada lini produksi.
• Pengujian di laboratorium material dan R&D.

Untuk gaya yang lebih kecil, pengguna dapat mempertimbangkan model dengan kapasitas lebih rendah agar resolusi pengukuran lebih sesuai. Untuk gaya yang lebih besar, tersedia varian PCE-DFG X dengan kapasitas yang lebih tinggi.

FAQ Pengukuran Gaya Tarik dan Tekan

Q: Apakah PCE-DFG 10K X bisa digunakan untuk gaya tarik dan tekan?
A: Ya. Dengan load cell eksternal dan aksesori yang sesuai, alat ini dapat digunakan untuk pengukuran gaya tarik maupun gaya tekan.

Q: Berapa kapasitas maksimum PCE-DFG 10K X?
A: PCE-DFG 10K X memiliki rentang pengukuran hingga 10.000 N.

Q: Apakah data hasil pengujian bisa disimpan?
A: Ya. Alat ini memiliki memori internal 32 GB dan data dapat ditransfer ke PC melalui USB-C.

Q: Mengapa perlu menggunakan test stand?
A: Test stand membantu menjaga arah gaya, posisi sampel, dan kecepatan pembebanan agar hasil lebih konsisten.

Q: Apakah alat ini cocok untuk lingkungan industri?
A: Load cell memiliki proteksi IP67 dan perangkat handheld memiliki proteksi IP52, sehingga dapat digunakan untuk berbagai kondisi kerja industri dengan tetap memperhatikan batas penggunaan alat.

Kesimpulan

Pengukuran gaya tarik dan tekan sangat penting dalam proses quality control, pengujian material, produksi, dan pengembangan produk. Dengan dynamometer digital, hasil pengukuran dapat dibaca lebih mudah, disimpan secara digital, dan dianalisis dengan lebih praktis.
Dynamometer PCE-DFG 10K X dari PCE Instruments dapat digunakan untuk pengukuran gaya hingga 10.000 N. Dengan akurasi ±0,05% F.S., resolusi 2 N, data logger 32 GB, sampling rate hingga 7200 Hz, display grafis, alarm visual dan akustik, serta koneksi USB-C, alat ini mendukung proses pengujian gaya tarik dan tekan yang lebih stabil dan terdokumentasi.
Untuk mendapatkan hasil terbaik, gunakan alat sesuai kapasitasnya, pastikan sampel terpasang sejajar, lakukan zero-setting sebelum pengujian, dan simpan data pengukuran secara digital untuk analisis lebih lanjut.
