Mengukur konsumsi daya dan kualitas listrik pada lebih dari satu beban sekaligus sering kali menjadi pekerjaan yang merepotkan jika hanya bermodalkan multimeter atau power meter kanal tunggal. Electrical Tester 2-Channel PCE-PA 7500-ICA menjawab kendala tersebut dengan dua kanal input independen yang mampu merekam tegangan, arus, daya aktif, faktor daya, frekuensi, hingga akumulasi konsumsi energi dalam kWh. Perangkat ini sudah dilengkapi sertifikat kalibrasi ISO, sehingga hasil pengukurannya langsung dapat ditelusuri ke standar internasional—nilai tambah bagi laboratorium atau fasilitas yang memerlukan ketertelusuran metrologi untuk sistem mutunya. Sebelum menjatuhkan pilihan, mari kita telaah bersama apa yang perlu diperhatikan dalam spesifikasi, fitur, dan potensi aplikasinya.
Kenapa Pemilihan Alat Penting
Ketika teknisi listrik, operator produksi, atau personel laboratorium harus memantau beberapa parameter listrik secara simultan, alat yang dipilih akan memengaruhi kecepatan kerja, kualitas data, dan keselamatan. Mengandalkan instrumen dengan kanal tunggal mengharuskan pengukuran bergantian, meningkatkan risiko human error, dan menyulitkan perbandingan antar beban dalam satu waktu. Selain itu, tanpa akurasi dan kemampuan merekam daya secara langsung, fenomena seperti faktor daya rendah atau lonjakan konsumsi listrik sering kali baru diketahui setelah terjadi pemborosan energi atau kerusakan perangkat.
Alat yang tepat juga mendukung dokumentasi mutu. Di banyak industri, sertifikat kalibrasi menjadi syarat audit internal atau eksternal. Electrical Tester PCE-PA 7500-ICA hadir dengan sertifikat ISO, sehingga mempersingkat langkah verifikasi dan menghilangkan kebutuhan mengirim alat ke laboratorium kalibrasi eksternal sebelum dipakai. Oleh karena itu, mencocokkan spesifikasi alat dengan kebutuhan aktual bukan sekadar soal teknis, melainkan bagian dari strategi efisiensi operasional dan kepatuhan.
Jenis-Jenis Alat atau Metode
Secara umum, pengukuran parameter listrik di lingkungan industri bisa dilakukan dengan beberapa pendekatan:
- Multimeter digital – Mengukur tegangan dan arus, kadang frekuensi, namun tidak menghitung daya aktif atau energi. Cocok untuk pengecekan titik tunggal, tetapi tidak bisa memberikan gambaran menyeluruh tentang konsumsi daya nyata, apalagi pada beban non-linear.
- Clamp meter / tang ampere – Praktis untuk mengukur arus tanpa memutus kabel, namun perhitungan daya biasanya hanya estimasi jika tegangan tidak diukur bersamaan. Tidak ada pencatatan energi terintegrasi.
- Power meter plug-in portabel – Biasanya memiliki satu kanal dengan rentang arus terbatas, dirancang untuk mengukur perangkat rumah tangga atau beban rendah. Kurang cocok untuk instalasi industri yang memerlukan pemantauan dua beban sekaligus atau rentang arus yang lebih tinggi.
- Power analyzer dua kanal seperti PCE-PA 7500-ICA – Dapat mengukur dua titik secara paralel, merekam tegangan, arus, daya aktif, power factor, frekuensi, dan energi dalam kWh. Akurasi tinggi, dilengkapi layar warna, dan sudah bersertifikat ISO.
Dengan perbandingan ini, pengguna yang memerlukan pemantauan simultan dua beban, dokumentasi mutu, dan alarm batas daya/arus akan melihat keunggulan pada tipe dua kanal yang satu paket dengan sertifikat kalibrasi.
Spesifikasi yang Wajib Dicek
Saat mengevaluasi PCE-PA 7500-ICA, ada sejumlah spesifikasi inti yang harus diperiksa sebelum memutuskan membeli:
- Rentang ukur tegangan AC : 2 V … 250 V. Pastikan tegangan nominal instalasi Anda berada dalam rentang ini. Untuk tegangan di bawah 2 V, resolusi 0,01 V mungkin kurang memberikan gambaran akurat pada sinyal sangat kecil.
- Rentang arus AC : 0,001 A … 20 A. Resolusi 1 mA memungkinkan pemantauan beban kecil maupun menengah. Namun jika aplikasi Anda melebihi 20 A, perlu dipikirkan penggunaan current transformer eksternal—yang tidak disebutkan dalam spesifikasi bawaan, sehingga perlu dikonfirmasi ke pemasok.
- Rentang daya aktif : Mencakup dari 0,1 W hingga beberapa kilowatt, cocok untuk konsumen daya industri kecil hingga menengah, seperti motor tunggal, pemanas, atau unit produksi. Untuk daya yang melampaui rentang tersebut, alat ini mungkin tidak mencukupi.
- Akurasi : ±(0,4% dari nilai terukur + 0,1) untuk tegangan, arus, dan daya. Ini tergolong baik untuk analisa kualitas daya di tingkat lapangan dan laboratorium ringan. Bukan kelas presisi metrologi tinggi, tetapi masih sangat memadai untuk audit energi dan troubleshooting.
- Frekuensi : 10 … 100 Hz. Cakupan frekuensi ini sudah menangani kebutuhan pengukuran pada sistem kelistrikan standar. Tidak ditujukan untuk harmonisa tinggi atau sinyal dengan komponen frekuensi khz ke atas.
- Power factor (faktor daya) : 0,001 … 1, dengan resolusi 0,0001. Faktor daya rendah sering menjadi indikasi beban reaktif berlebih; resolusi tinggi memudahkan pemantauan perubahan halus.
- Jumlah kanal pengukuran : 3 (dua kanal input pengukuran, ditambah kanal lain untuk fungsi tertentu). Dalam praktiknya, spesifikasi menyebut 2 input channels untuk mengukur tegangan dan arus dua sirkuit berbeda secara bersamaan.
- Tampilan: TFT Color Display 4,3 inci, dengan switchable view. Fitur ini membantu operator membaca data dari jarak tertentu atau dari sudut yang diinginkan.
- Kondisi operasi dan penyimpanan : 0 … 40 °C, 0 … 93 % RH (non-kondensasi). Alat ini dirancang untuk ruangan terkendali—tidak untuk luar ruangan atau area basah.
- Dimensi dan bobot : 355 x 265 x 110 mm. Bobot perangkat cukup kokoh untuk digunakan di atas meja dengan adjustable stand bracket, dan tetap memungkinkan dipindahkan bila diperlukan.
Sebelum membeli, sesuaikan spesifikasi di atas dengan profil beban dan lingkungan kerja. Jangan sampai alat terlalu besar untuk beban kecil sehingga resolusi tidak termanfaatkan, atau sebaliknya rentang arus tidak cukup.
Fitur yang Sebaiknya Ada
Selain spesifikasi dasar, PCE-PA 7500-ICA menyertakan sejumlah fitur yang mendukung kenyamanan dan keamanan:
- Fungsi alarm nilai batas : Daya dan arus dapat diatur batas atasnya. Ketika terlampaui, alat memberikan peringatan suara. Ini membantu operator mendeteksi lonjakan beban tanpa harus terus memandang layar.
- Pengukuran energi (kWh) : Data konsumsi energi terakumulasi langsung dihitung, memudahkan analisis biaya pemakaian listrik per periode.
- Safety measurement cables : Set termasuk empat kabel ukur safety (merah dan hitam masing-masing dua, panjang 2 m) dan jack pengukuran yang dilindungi terhadap sengatan listrik. Perlindungan ini penting untuk pengukuran hingga 250 V.
- Stand bracket yang dapat diatur : Perangkat bisa diposisikan mendatar atau miring sesuai kenyamanan operator, baik di laboratorium maupun di meja kerja di area produksi.
- Dua menu bahasa : Inggris dan Mandarin. Di lingkungan kerja dengan operator asing atau vendor dari China, ini mengurangi kebingungan pengoperasian.
- Tombol DISP dan SETUP : Dari manual, tombol DISP berguna mengubah tampilan ukur yang ditampilkan, sementara SETUP untuk masuk ke pengaturan sistem seperti bahasa, suara tombol, batas alarm daya dan arus, serta saklar alarm bunyi. Operator dapat menyesuaikan ambang batas alarm tanpa perlu laptop atau software eksternal.
- Sertifikat kalibrasi ISO : Sudah termasuk dalam paket. Ini berarti saat alat diterima, nilainya sudah tertelusur. Untuk kalibrasi ulang di masa mendatang, tersedia aksesori sertifikat kalibrasi terpisah CAL-PCE-PA, sehingga institusi dapat mempertahankan siklus kalibrasi tanpa mengirim alat ke pihak ketiga.
Fitur-fitur tersebut memudahkan teknisi melakukan pemantauan rutin, mempercepat respons ketika terjadi anomali, dan memenuhi persyaratan dokumentasi mutu.
Cara Membandingkan Produk
Saat membandingkan PCE-PA 7500-ICA dengan solusi lain, fokuslah pada perbedaan kemampuan kanal, kelengkapan parameter, dan dokumentasi kalibrasi.
- vs. multimeter atau tang ampere: Dengan multimeter, Anda hanya mendapat nilai tegangan atau arus sesaat. Tidak ada kemampuan menghitung daya aktif, apalagi mencatat konsumsi energi dan faktor daya. Di samping itu, tidak ada kanal kedua untuk membandingkan dua sumber beban secara simultan. PCE-PA 7500-ICA langsung menampilkan semua parameter pada layar warna, dilengkapi alarm, dan sudah terkalibrasi.
- vs. power meter plug-in: Alat plug-in umumnya memiliki batas arus yang lebih rendah dan hanya satu kanal. PCE-PA 7500-ICA menangani arus hingga 20 A dengan dua kanal tersebut, mampu memonitor dua beban sekaligus—misalnya mesin produksi dan sistem pencahayaan dalam satu area.
- vs. power analyzer tanpa sertifikat ISO: Banyak perangkat sekelas hanya mengandalkan deklarasi pabrik. Di sini, PCE-PA 7500-ICA sudah dilengkapi sertifikat ISO sebagai bagian dari delivery. Keberadaan sertifikat mengurangi keraguan saat inspeksi mutu, dan memungkinkan pelacakan metrologi.
Jika fokus Anda pada konsistensi data untuk pelaporan energi internal atau persyaratan audit eksternal, maka paket dengan sertifikat kalibrasi seperti ini akan menyingkat waktu persiapan.
Rekomendasi Berdasarkan Kebutuhan Pengguna
Setiap lingkungan kerja punya prioritas berbeda. Berikut beberapa skenario yang dapat menggambarkan kecocokan PCE-PA 7500-ICA:

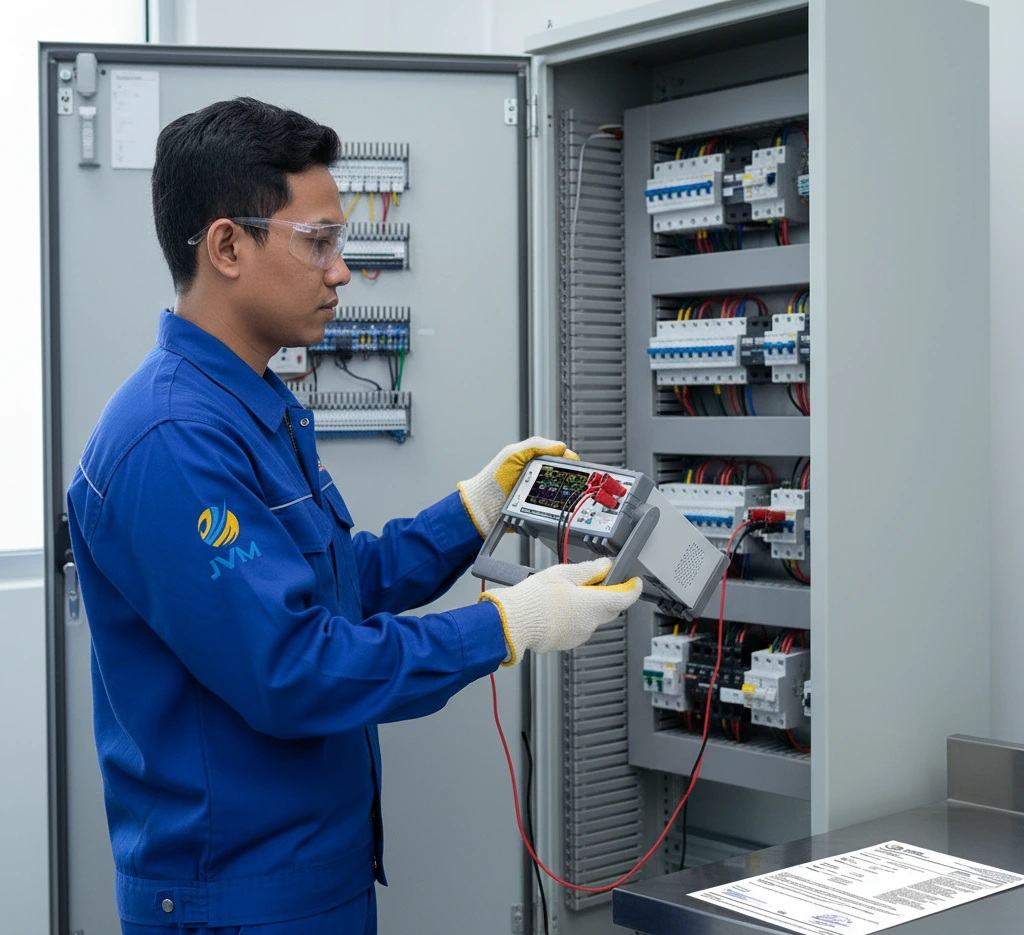

- Teknisi panel atau perawatan mesin produksi : Anda perlu memeriksa dua jalur suplai sekaligus, misalnya panel kontrol dan motor penggerak. Dengan dua kanal, perbandingan daya dan faktor daya antar rangkaian bisa langsung terlihat. Alarm arus/ daya membantu mendeteksi potensi overload sebelum mesin berhenti.
- Laboratorium uji yang memiliki sistem mutu : Sertifikat kalibrasi ISO yang menyertai unit dapat mengurangi kebutuhan kalibrasi awal. Selain itu, laboratorium bisa membeli sertifikat kalibrasi ulang (CAL-PCE-PA) untuk mempertahankan ketertelusuran secara periodik. Data power factor dan konsumsi energi juga bisa digunakan sebagai dokumentasi kinerja perangkat yang diuji.
- Konsultan atau auditor energi : Kemampuan merekam konsumsi kWh dua beban dalam satu waktu mempermudah baseline audit. Dengan akurasi ±(0,4%+0,1), analisis selisih pemakaian energi dapat dilakukan lebih terpercaya.
- Lingkungan pendidikan atau pelatihan : Layar warna besar memudahkan instruktur memperlihatkan perubahan parameter listrik ketika beban diubah. Menu bilingual juga membantu jika ada peserta asing.
Apabila beban yang diukur bersifat sangat kecil (arus di bawah 1 mA) atau memerlukan pengukuran harmonisa tinggi, PCE-PA 7500-ICA bukan pilihan paling tepat karena keterbatasan rentang frekuensi dan resolusi arus. Untuk beban di atas 20 A, juga perlu dipertimbangkan alat lain atau konfirmasi dukungan trafo arus eksternal.
Kesalahan Saat Membeli
Beberapa kesalahan yang sering terjadi saat memilih electrical tester:
- Mengabaikan kebutuhan sertifikat kalibrasi: Tidak semua alat ukur listrik menyertakan sertifikat ISO. Jika organisasi Anda menjalani audit eksternal, memilih alat tanpa sertifikat bisa menjadi kendala tambahan yang mengharuskan kalibrasi terpisah dan biaya ekstra.
- Tidak memeriksa rentang arus maksimum : 20 A mungkin tampak cukup, tetapi aplikasi industri tertentu seperti pemanas besar atau motor listrik bisa melampaui angka itu. Pengukuran di atas batas spesifikasi berisiko merusak alat dan membahayakan operator.
- Lupa memperhitungkan faktor daya : Hanya membaca nilai tegangan dan arus tanpa power factor bisa menghasilkan estimasi konsumsi daya yang keliru. Pastikan alat mampu menghitung daya aktif dan faktor daya secara bersamaan.
- Menganggap semua channel bisa mengukur tegangan dan arus DC : Spesifikasi PCE-PA 7500-ICA secara eksplisit menyebutkan alternating voltage AC dan alternating current AC. Jadi alat ini tidak untuk pengukuran DC.
- Mengabaikan IP rating : IP20 berarti tidak terlindung dari debu halus atau percikan air. Penggunaan di area lembap atau berdebu tanpa perlindungan tambahan dapat merusak alat. Sediakan penutup atau tempatkan di panel tertutup sesuai standar keselamatan.
- Melewatkan evaluasi berat dan dimensi : Alat ini tergolong cukup berat untuk digenggam, sehingga lebih cocok digunakan di meja atau troli. Pastikan Anda memiliki ruang yang memadai jika akan dipindahkan antar stasiun kerja.
FAQ
Apa fungsi utama dua kanal input pada PCE-PA 7500-ICA?
Dua kanal memungkinkan pengukuran tegangan, arus, dan daya pada dua sirkuit berbeda secara bersamaan. Contohnya, memantau satu mesin dan sistem pencahayaan di satu waktu, atau membandingkan sisi input dan output suatu konverter daya.
Apakah alat ini bisa langsung dipakai setelah diterima?
Ya. Karena sudah menyertakan sertifikat kalibrasi ISO, alat dapat langsung digunakan untuk keperluan yang memerlukan data tertelusur, tanpa perlu kalibrasi awal di laboratorium eksternal.
Bagaimana cara mengatur alarm batas arus dan daya?
Melalui tombol SETUP di panel depan, masuk ke menu pengaturan sistem, lalu atur nilai batas atas untuk daya (Power upper Limit) dan arus (Current upper Limit). Alarm bunyi dapat diaktifkan atau dinonaktifkan sesuai kebutuhan.
Apakah PCE-PA 7500-ICA merekam data ke memori internal?
Dari spesifikasi dan manual yang tersedia, tidak disebutkan adanya penyimpanan data internal. Alat ini menampilkan pembacaan real-time dan akumulasi energi. Untuk perekaman jangka panjang, hubungi pemasok tentang kemungkinan koneksi ke perangkat lunak eksternal.
Berapa panjang kabel ukur yang disertakan?
Masing-masing dari empat kabel ukur safety memiliki panjang 2 meter, cukup fleksibel untuk pengaturan di meja kerja atau rak panel.
Apakah sertifikat ISO harus diperpanjang secara berkala?
Ya, layaknya sertifikat kalibrasi pada alat ukur, validitas perlu diperbarui secara periodik sesuai kebijakan mutu institusi. PCE Instruments menyediakan sertifikat kalibrasi ulang (aksesori CAL-PCE-PA) yang dapat dipesan terpisah.
Kesimpulan
Electrical Tester 2-Channel PCE-PA 7500-ICA menyatukan kemampuan pengukuran daya dua kanal, presisi yang cukup tinggi, dan kemudahan operasi dalam satu paket yang sudah bersertifikat ISO. Bagi teknisi atau laboratorium yang butuh membandingkan dua beban sekaligus, mendeteksi dini overload, dan mendokumentasikan konsumsi energi dengan data yang dapat diaudit, perangkat ini bisa menjadi solusi yang sesuai. Tentu saja, pemilihan harus didasari pencocokan rentang ukur terhadap profil beban yang sesungguhnya, serta pertimbangan lingkungan kerja indoor yang bersih dan kering. Dengan memperhatikan poin-poin spesifikasi, fitur, dan potensi kesalahan pembelian yang sudah diuraikan, keputusan Anda akan lebih terarah.
Rekomendasi Electrical Tester 2 Channel Unggulan untuk Kebutuhan Anda
Referensi
- Agustianingsih, W. N., Kurniawan, F., & Setiawan, P. (2021). ANALISIS KETEPATAN PENGUKUR DAYA DAN FAKTOR DAYA LISTRIK BERBASIS ARDUINO UNO R3 328P. AVITEC, 3(1), 15–27. Retrieved from https://media.neliti.com/media/publications/341115-analisis-ketepatan-pengukur-daya-dan-fak-795a9072.pdf
- Nugroho, T. W., Mustaqim, I., & Wardhana, A. S. J. (2025). STUDI KUALITAS DAYA LISTRIK (POWER QUALITY) DI BANGUNAN GEDUNG XYZ. Jurnal Informatika dan Teknik Elektro Terapan, 13(2), 1534–1542. Retrieved from https://journal.eng.unila.ac.id/index.php/jitet/article/download/6563/2594
- Noor, F. A., Ananta, H., & Sunardiyo, S. (2017). PENGARUH PENAMBAHAN KAPASITOR TERHADAP TEGANGAN, ARUS, FAKTOR DAYA, DAN DAYA AKTIF PADA BEBAN LISTRIK DI MINIMARKET. Jurnal Teknik Elektro, 9(2), 66–73. Retrieved from https://journal.unnes.ac.id/nju/index.php/jte/article/download/11358/7333
