PCE-TG 150A: Thickness Gauge Portabel untuk Memantau Penipisan Pipa Tanpa Membongkar Sistem

Di banyak fasilitas proses, persoalan besar justru dimulai dari gejala kecil yang sulit terlihat. Pipa karbon baja di WTP/WWTP bisa menipis pelan-pelan akibat korosi. Jalur utilitas di pabrik makanan dan minuman dapat mengalami pengurangan ketebalan di elbow atau titik turbulensi. Di farmasi dan biotek, integritas dinding tangki, pipa, atau komponen stainless sering menjadi isu validasi dan maintenance, tetapi pembongkaran sistem untuk inspeksi rutin jelas mahal dan mengganggu operasi. Di situ thickness gauge ultrasonik menjadi relevan: alat ini membantu pengguna mengetahui ketebalan material secara non-destruktif, tanpa harus memotong, membongkar, atau merusak benda uji.

Masalah nyata di lapangan biasanya bukan sekadar butuh angka ketebalan. Yang lebih penting adalah apakah angka itu cukup konsisten untuk dipakai mengambil keputusan. Tim QA/QC membutuhkan data yang rapi untuk incoming inspection. Tim maintenance ingin tahu apakah penipisan masih aman atau sudah perlu tindakan. Teaching lab dan laboratorium pengujian ingin alat yang bisa menjelaskan prinsip NDT secara langsung, tanpa prosedur yang terlalu rumit. Dalam banyak aplikasi, pengukuran ketebalan ultrasonik dipakai untuk menganalisis laju korosi, memperkirakan sisa umur pipa, sekaligus mendeteksi cacat korosi pada pelat atau blok material. Itu menunjukkan bahwa kebutuhan utamanya bukan sensasi fitur, melainkan mutu data untuk inspeksi rutin dan keputusan teknis.

PCE-TG 150A masuk ke ruang kebutuhan ini. Alat ini dirancang untuk pengukuran ketebalan material sampai 300 mm, memiliki memori 1500 nilai, mendukung pemilihan probe, punya referensi kalibrasi di bodi alat, limit alarm, serta analisis data langsung di perangkat. Semuanya mengarah ke satu hal: inspeksi lapangan yang lebih cepat, tetapi tetap bisa ditelusuri.

Mengapa ultrasonik penting untuk inspeksi ketebalan jangka panjang

Prinsip kerjanya relatif sederhana. Probe mengirim gelombang ultrasonik ke material, lalu alat menghitung waktu tempuh pantulan dari sisi belakang material. Dari situ, ketebalan dihitung berdasarkan kecepatan rambat suara pada material yang diuji. Karena itu, pemilihan kecepatan suara material dan kalibrasi menjadi kunci. Pada PCE-TG 150A, pengukuran ketebalan dilakukan dengan membaca kecepatan rambat gelombang ultrasonik secara akurat dan non-destruktif.

Dalam jangka panjang, pendekatan ini penting karena inspeksi ketebalan bukan pekerjaan sekali jadi. Penipisan material adalah proses progresif. Yang dibutuhkan pengguna bukan hanya satu angka hari ini, melainkan tren dari waktu ke waktu. PCE-TG 150A punya memori data, analisis grafik di alat, tampilan nilai minimum, maksimum, dan rata-rata, sehingga lebih cocok untuk monitoring berkala dibanding alat yang hanya membaca sesaat lalu selesai. Untuk maintenance pipa, pressure vessel, dan komponen proses, kemampuan menyimpan serta meninjau ulang data semacam ini jauh lebih berguna daripada inspeksi manual sporadis.

Dibanding metode konvensional seperti pembongkaran, pemotongan sampel, atau pengukuran langsung dengan alat mekanik yang menuntut akses ke dua sisi benda, pengukuran ultrasonik lebih praktis karena cukup mengakses satu permukaan. Itu sebabnya metode ini lazim dipakai dalam pemantauan pipa dan inspeksi korosi. Untuk inspeksi berkala, pendekatan seperti ini jauh lebih masuk akal daripada menunggu komponen dibuka atau rusak lebih dulu.

Apa yang membuat PCE-TG 150A layak diperhatikan

Di kelas thickness gauge portabel, PCE-TG 150A menarik bukan karena janji bombastis, melainkan karena kombinasi fitur yang langsung terasa manfaatnya di pekerjaan nyata. Pertama, rentang ukurnya sampai 300 mm. Kedua, kapasitas memori mencapai 1500 nilai. Ketiga, model ini mendukung pemilihan probe. Keempat, alat ini tidak berhenti di pembacaan angka: data bisa dianalisis langsung di layar sebagai grafik, berikut statistik dasar seperti rata-rata, nilai tertinggi, dan terendah.

Yang juga penting, PCE-TG 150A punya limit value function. Pengguna bisa menetapkan ambang atas dan bawah, lalu alat memberi sinyal saat hasil berada di luar batas. Di lingkungan QA/QC atau incoming goods inspection, fitur seperti ini membantu mempercepat keputusan lulus atau tidak lulus tanpa harus menafsirkan data dari nol pada setiap titik ukur. Alarm yang muncul bisa berupa tampilan visual, dan bila diperlukan ditambah sinyal akustik.

Kalau dibandingkan dengan thickness gauge portabel sekelasnya secara kategori, pembeda yang paling terasa ada pada kombinasi memori 1500 data, pilihan probe, grafik di alat, referensi kalibrasi pada housing, dan kemampuan bekerja sampai 300 mm. Itu bukan klaim berlebihan, melainkan kombinasi spesifikasi yang memang praktis untuk inspeksi lapangan dan dokumentasi hasil.

Desain, ergonomi, dan kesiapan lapangan

Secara visual, PCE-TG 150A adalah alat genggam dengan layar di bagian depan, enam tombol fungsi utama, blok kalibrasi pada bodi, soket sensor di bagian atas, dan kompartemen baterai di belakang. Tata letak ini masuk akal untuk penggunaan lapangan: layar tetap mudah terbaca saat probe ditempelkan ke pipa atau pelat, dan blok kalibrasi yang terpasang pada unit memudahkan pemeriksaan cepat sebelum inspeksi dimulai.

Catu dayanya menggunakan 3 baterai AA 1,5 V. Ini menguntungkan untuk penggunaan lapangan karena baterai AA mudah diganti tanpa adaptor khusus.

Untuk ketahanan lingkungan, alat ini punya protection class IP52, kondisi operasi 0 sampai 40 °C dan 0 sampai 90% RH, serta kondisi penyimpanan 0 sampai 40 °C dan 0 sampai 90% RH. Artinya alat cukup wajar untuk pekerjaan indoor dan lapangan ringan, tetapi bukan instrumen yang ditujukan untuk semprotan air berat atau area pencucian agresif. Untuk WTP/WWTP atau pabrik proses, pendekatan paling aman adalah menggunakannya di area terkontrol, menyimpannya dalam tas bawa saat tidak dipakai, dan menghindari paparan cairan langsung ke housing.

Antarmuka yang sederhana, tetapi cukup matang untuk inspeksi rutin

PCE-TG 150A memakai layar TFT colour display 2,4 inci. Layar tidak hanya menampilkan nilai utama, tetapi juga kecepatan suara, simbol coupling, probe terpilih, informasi pengukuran, unit, file aktif, metode penyimpanan, dan indikator baterai. Bagi pengguna lapangan, ini penting karena konteks pengukuran terlihat dalam satu layar, sehingga risiko salah baca berkurang. Pengaturan brightness juga membantu saat pencahayaan berubah.

Navigasi menunya cukup langsung. Tombol yang tersedia adalah On/Off & Menu, Change, Back, OK, Up, dan Down. Secara fungsi, ini terasa seperti antarmuka instrumen lapangan yang konservatif: tidak banyak tombol, tetapi masing-masing jelas. Pengguna masuk ke menu utama, memilih item dengan panah, konfirmasi dengan OK, dan kembali dengan Back. Dari sudut pandang teaching lab maupun teknisi baru, pola ini mudah dipelajari tanpa harus bergantung pada teks panjang di layar. Bahasa menu yang tersedia adalah English (US) dan Chinese.

Untuk fitur kenyamanan, alat ini punya automatic switch-off yang bisa diatur dari 2 sampai 30 menit dan dapat dinonaktifkan. Ada pula memori internal 1500 nilai, opsi auto save, pemilihan direktori penyimpanan, tampilan data tersimpan, serta analisis grafik dengan pembesaran dan kursor untuk melihat titik tertentu.

Fitur yang paling terasa manfaatnya saat alat dipakai sungguhan

Memori 1500 nilai sangat berguna untuk inspeksi multipoint pada pipa, tangki, dan pelat tanpa harus langsung menyalin tiap hasil ke kertas. Ini membantu audit trail dasar dan memudahkan analisis setelah pengukuran.

Analisis grafik di alat membuat pengguna bisa melihat data sebagai grafik, membaca nilai spesifik dengan kursor, dan meninjau rata-rata, maksimum, serta minimum. Dalam inspeksi berkala, ini membantu mendeteksi pola penipisan, bukan cuma satu pembacaan acak.

Limit alarm cocok untuk pass/fail cepat. Saat pengguna sudah punya batas minimum ketebalan aman, alat dapat dipakai sebagai filter awal sebelum data dianalisis lebih lanjut.

Referensi kalibrasi pada housing mengurangi langkah persiapan karena pengguna tidak perlu selalu mencari blok eksternal hanya untuk cek awal. Ini sangat berguna untuk pekerjaan mobile dan teaching lab. Nilai referensi kalibrasi yang disebutkan adalah 4,0 mm.

Pilihan probe memperluas cakupan aplikasi. PCE-TG 150A mendukung lebih dari satu jenis probe, termasuk probe mini untuk area lebih kecil, probe 2,5 MHz untuk material cor, dan probe high-temperature untuk komponen panas. Jadi satu alat tidak terkunci pada satu jenis pekerjaan saja.

Kontrol eksternal dan integrasi sistem

Fokus utama PCE-TG 150A ada pada penyimpanan internal dan analisis langsung di alat. Karena itu, alat ini lebih tepat dipahami sebagai thickness gauge lapangan yang mandiri: ukur, simpan, tinjau, dan analisis dasar langsung di perangkat.

Artinya, alat ini cocok untuk banyak tim maintenance dan QA/QC yang mengutamakan pemeriksaan cepat dan dokumentasi praktis di lapangan. Namun untuk laboratorium yang menuntut ekspor data terstruktur ke sistem mutu, biasanya tetap dibutuhkan tahap dokumentasi manual atau penyesuaian workflow internal.

Spesifikasi teknis lengkap

Penjelasan sederhananya begini. Rentang 1–99,99 mm dengan resolusi 0,01 mm berarti alat bisa membaca perubahan sangat kecil pada material yang lebih tipis. Ketika ketebalan masuk area 100–300 mm, resolusinya menjadi 0,1 mm, yang masih wajar untuk inspeksi material tebal. Akurasi ±(0,5% bacaan + 0,05 mm) berarti error akan sedikit bertambah seiring ketebalan yang diukur, jadi pembacaan 10 mm dan 200 mm memang tidak punya ketidakpastian absolut yang sama.

Faktor yang paling memengaruhi akurasi, lengkap dengan pilihan probe

Tabel pemilihan probe dan contoh aplikasi

Aksesori yang disebutkan

• TT-GEL
• K-GEL untuk suhu hingga 350 °C
• Probe PCE-TG 5M10d
• Probe PCE-TG 5M6d
• Probe PCE-TG 2.5M
• Probe PCE-TG HT
• PCE-BAG M

Faktor yang memengaruhi hasil ukur

Permukaan kotor, berkarat, atau masih tertutup coating dapat mengganggu pembacaan. Permukaan kasar juga dapat memicu error atau missing reading, sehingga kadang perlu pembersihan, penghalusan, atau couplant yang lebih sesuai.

Pada pipa atau permukaan melengkung, orientasi probe terhadap sumbu pipa sangat menentukan. Dalam banyak kasus, nilai terendah justru menjadi petunjuk ketebalan minimum setempat.

Suhu material memengaruhi kecepatan rambat ultrasonik. Pada baja panas, hasil ukur bisa lebih rendah dari nilai sebenarnya. Material berpori, berserat, berbutir kasar, komposit, atau laminated yang tidak terkopel baik juga memang bukan target ideal untuk alat seperti ini.

Kecepatan suara material harus benar. Salah identifikasi material atau salah kalibrasi akan langsung menggeser hasil. Kondisi probe juga penting, karena keausan permukaan probe dapat menurunkan akurasi. Couplant pun berpengaruh nyata: media yang tidak tepat atau tidak merata dapat membuat hasil jadi tidak konsisten.

Dua skenario pemakaian yang realistis

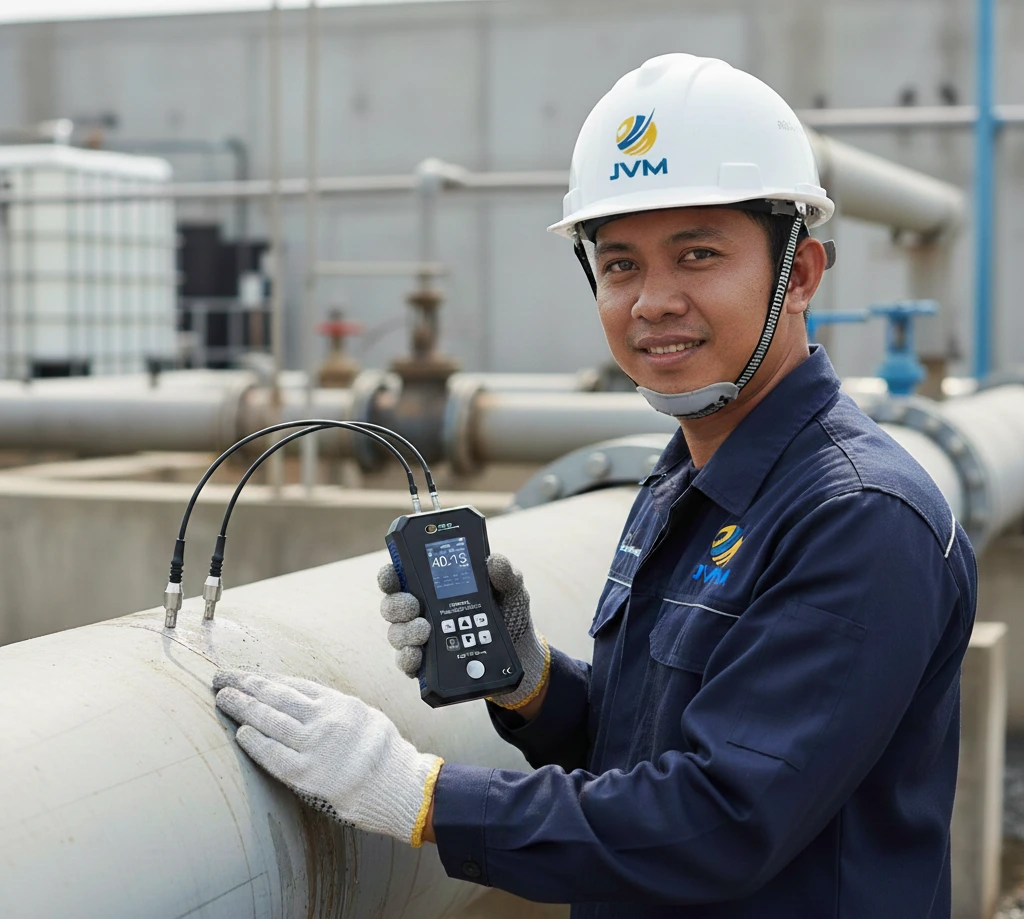

1) Monitoring penipisan pipa proses di WTP/WWTP

Bayangkan sebuah instalasi pengolahan air memiliki jalur pipa baja karbon yang sudah beroperasi bertahun-tahun. Bagian yang paling rawan biasanya bukan ruas lurus yang mudah terlihat, melainkan elbow, sambungan, dan titik dengan aliran lebih turbulen. Dengan PCE-TG 150A, teknisi bisa melakukan inspeksi multipoint tanpa membongkar jalur, menyimpan hasil ke memori internal, lalu meninjau grafik untuk melihat titik mana yang paling tipis. Probe 5M6d berguna saat ruang ukur sempit atau diameter pipa lebih kecil.

2) QA/QC incoming inspection untuk pelat dan komponen logam

Di laboratorium QA atau teaching lab, kebutuhannya sering lebih sederhana tetapi tetap penting: memastikan pelat, blok logam, atau komponen proses punya ketebalan yang sesuai spesifikasi tanpa merusaknya. PCE-TG 150A cocok untuk skenario ini karena punya referensi kalibrasi di bodi, memori data, serta analisis nilai minimum, maksimum, dan rata-rata. Untuk laboratorium pendidikan maupun pengujian material, alat seperti ini sangat relevan karena mempertemukan praktik inspeksi lapangan dengan pembelajaran prinsip NDT.

Panduan langkah demi langkah: inspeksi ketebalan pipa WTP/WWTP di lapangan

• Tentukan titik ukur lebih dulu. Tandai ruas lurus, elbow, dan area dekat sambungan. Untuk monitoring, pakai pola titik yang konsisten agar hasil bulan ini bisa dibandingkan dengan inspeksi berikutnya.
• Bersihkan permukaan. Hilangkan debu, lumpur, karat longgar, dan coating yang mengganggu. Cat dan permukaan kasar memang bisa menyebabkan error atau pembacaan hilang.
• Pilih probe yang sesuai. Untuk pelat atau pipa umum, mulai dari 5M10d. Bila area sempit atau pipa kecil, pertimbangkan 5M6d. Untuk material cor, gunakan 2.5M. Untuk komponen panas, gunakan HT.
• Nyalakan alat dan lakukan cek awal. Pasang probe, hidupkan alat, lalu gunakan referensi kalibrasi pada housing untuk memastikan pembacaan dasar tetap wajar.
• Pilih material atau atur kecepatan suara. Pastikan sound velocity sesuai material. Ini krusial karena salah identifikasi material akan menghasilkan angka yang salah.
• Oleskan couplant secara merata. Gunakan gel yang sesuai pada permukaan ukur. Couplant yang tepat dan merata sangat penting untuk transmisi ultrasonik.
• Tempelkan probe dan cari pembacaan stabil. Pada pipa, putar orientasi probe sesuai sumbu pipa. Gerakkan perlahan dan catat nilai terendah yang muncul sebagai indikasi ketebalan minimum setempat.
• Simpan data per titik. Aktifkan auto save bila perlu, atau simpan manual ke file yang dipilih. Untuk inspeksi periodik, penamaan file yang konsisten akan sangat membantu.
• Gunakan limit alarm bila punya batas aman minimum. Ini memudahkan screening cepat: titik yang lewat batas bisa langsung diberi tag inspeksi lanjut.
• Tinjau grafik setelah sesi selesai. Perhatikan apakah ada titik-titik anomali. Nilai minimum yang jauh di bawah kelompok data lain sering lebih penting daripada rata-rata yang tampak baik.

Kesimpulan dan rekomendasi

PCE-TG 150A adalah thickness gauge ultrasonik portabel yang paling masuk akal dipilih ketika kebutuhan ada di antara dua dunia: harus cukup praktis untuk lapangan, tetapi juga cukup rapi untuk pekerjaan QA/QC dan monitoring berkala. Kekuatan utamanya ada pada rentang ukur sampai 300 mm, memori 1500 nilai, pilihan probe, referensi kalibrasi di housing, limit alarm, serta analisis grafik langsung di alat.

Alat ini paling cocok untuk tim maintenance dan reliability yang memantau penipisan pipa, tangki, atau pressure part, laboratorium QA/QC dan teaching lab yang membutuhkan demonstrasi NDT yang mudah dipahami, serta fasilitas WTP/WWTP, F&B, farmasi, biotek, dan industri kimia yang butuh verifikasi ketebalan tanpa pembongkaran besar.

FAQ singkat

Apakah PCE-TG 150A bisa dipakai untuk inspeksi pipa tanpa memotong pipa?

Ya. Itulah salah satu keunggulan utama metode ultrasonik: pengukuran dilakukan secara non-destruktif dari satu sisi permukaan.

Apakah alat ini cocok untuk material komposit?

Tidak ideal. Material komposit dan laminated yang tidak terkopel baik memang bukan aplikasi yang paling cocok untuk alat ini.

Apakah PCE-TG 150A bisa dipakai pada komponen panas?

Bisa, tetapi memerlukan probe PCE-TG HT yang dirancang untuk suhu hingga 350 °C.

Apakah hasil ukur bisa disimpan?

Bisa. Memori internalnya mencapai 1500 nilai, dan alat mendukung penyimpanan serta analisis data di perangkat.

Apakah ada USB atau software PC?

Bagian ini memang tidak perlu dimasukkan sebagai keunggulan kalau tidak menjadi fitur utama yang dipakai di artikel.

Mengapa hasil ukur bisa berbeda-beda di titik yang berdekatan?

Penyebab umumnya adalah karat lokal, permukaan kasar, orientasi probe yang kurang tepat, suhu material, kesalahan kecepatan suara, atau couplant yang tidak merata.
