PUIL 2020 dan SPLN 78:1985: Panduan Monitoring Suhu Transformator

Dalam dunia konstruksi dan operasional gedung industri, kegagalan transformator bukan sekadar gangguan listrik biasa. Ini adalah peristiwa mahal yang dapat menghentikan produksi, merusak peralatan sensitif, dan membahayakan keselamatan. Risiko terbesar? Overheating. Namun, di balik risiko ini, terdapat solusi hukum dan teknis yang jelas: penerapan standar nasional Persyaratan Umum Instalasi Listrik (PUIL) 2020 dan Standar PLN (SPLN) 78:1985. Artikel ini hadir sebagai peta jalan definitif bagi profesional kelistrikan—mulai dari Ahli K3 Listrik, engineer perencana, hingga teknisi maintenance—untuk menghubungkan interpretasi kedua standar kunci ini dengan implementasi praktis sistem monitoring suhu transformator. Kami akan mengurai batas suhu operasi, persyaratan alat monitoring, hingga contoh penerapannya di lapangan proyek gedung industri, sehingga instalasi Anda tidak hanya aman dan efisien, tetapi juga lolos inspeksi dan terbebas dari sanksi.

1. Memahami Hierarki Standar: PUIL 2020 dan SPLN 78:1985
   1. Apa Itu Standar PUIL 2020 dan Mengapa Wajib Ditaati?
   2. Peran Spesifik SPLN 78:1985 untuk Transformator Daya
2. Batas Suhu Operasi dan Dampak Overheating Menurut Standar
   1. Tabel Klasifikasi Kelas Isolasi dan Batas Suhu PUIL 2020
   2. Aturan 6 Derajat dan Dampak Fatal Overheating
3. Memilih dan Menspesifikasikan Alat Monitoring yang Sesuai Standar
   1. Persyaratan Teknis Minimum Menurut SPLN 78:1985
   2. Setting Alarm dan Trip Berdasarkan Analisa Suhu
4. Studi Kasus dan Implementasi di Proyek Gedung Industri
   1. Contoh Penerapan: Sistem Monitoring IoT untuk Gedung Pabrik
   2. Checklist Verifikasi Kepatuhan untuk Lolos Inspeksi
5. Kesimpulan
6. Referensi

Memahami Hierarki Standar: PUIL 2020 dan SPLN 78:1985

Kebingungan utama yang sering dihadapi profesional di lapangan adalah bagaimana menerapkan berbagai standar yang tampak tumpang tindih. Untuk sistem kelistrikan di Indonesia, khususnya yang melibatkan transformator, dua standar ini bekerja dalam hierarki yang saling melengkapi. Memahami peran masing-masing adalah langkah pertama menuju kepatuhan yang efektif.

Apa Itu Standar PUIL 2020 dan Mengapa Wajib Ditaati?

Persyaratan Umum Instalasi Listrik 2020 (PUIL 2020) adalah Standar Nasional Indonesia (SNI) yang bersifat wajib. Diberlakukan melalui Peraturan Menteri Energi dan Sumber Daya Mineral (ESDM), standar ini memiliki kekuatan hukum yang mengikat. PUIL 2020 berfungsi sebagai payung utama yang mengatur keselamatan instalasi listrik tegangan rendah hingga menengah (hingga 1000 V AC atau 1500 V DC), mencakup aspek desain, pemasangan, inspeksi, dan verifikasi. Tujuannya adalah menjamin keselamatan manusia, ternak, dan harta benda dari bahaya listrik. Bagi kontraktor dan pengelola fasilitas, pelanggaran terhadap PUIL 2020 tidak hanya berisiko teknis tetapi juga berpotensi menimbulkan sanksi administratif hingga pidana, serta menjadi penyebab utama kegagalan dalam inspeksi proyek konstruksi. Untuk melihat struktur lengkap standar ini, Anda dapat merujuk pada Struktur Lengkap Standar PUIL 2020 dari BSN.

Peran Spesifik SPLN 78:1985 untuk Transformator Daya

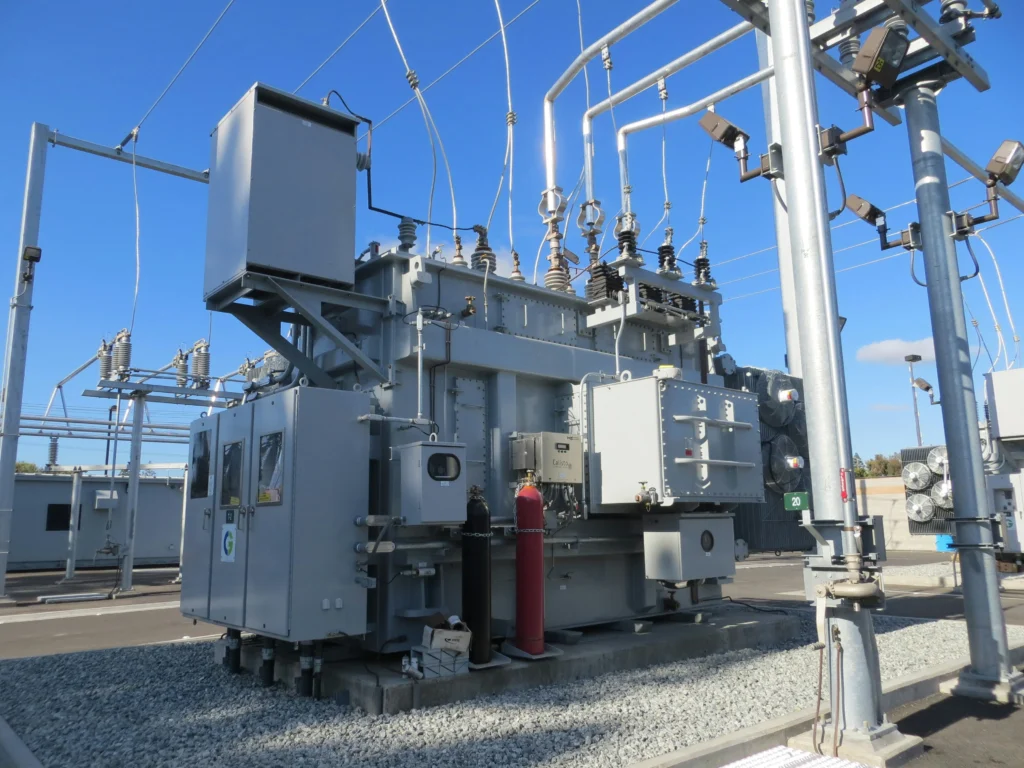

Sementara PUIL 2020 bersifat umum, SPLN 78:1985 hadir sebagai standar teknis spesifik yang dikeluarkan oleh PT PLN (Persero). Standar ini secara khusus mengatur persyaratan umum dan keamanan untuk transformator daya, termasuk transformator yang terendam cairan. Dalam konteks monitoring suhu, SPLN 78:1985 memberikan detail teknis yang lebih mendalam yang melengkapi prinsip-prinsip keselamatan dalam PUIL. Penting untuk dipahami bahwa standar SPLN, termasuk versi 78:1985 ini, masih berlaku dan menjadi acuan teknis utama dalam berhubungan dengan sistem kelistrikan milik PLN. Standar ini juga mengadopsi dan mengadaptasi prinsip-prinsip dari standar internasional seperti IEC (International Electrotechnical Commission). Seperti dijelaskan dalam penelitian tentang sistem monitoring, “Standar IEC diadaptasi oleh Indonesia menjadi standar PLN atau yang lebih dikenal dengan standar SPLN 17 A”. Hubungan hierarkis ini menunjukkan bahwa praktik terbaik global telah dikontekstualisasikan untuk kondisi operasional di Indonesia. Untuk memahami lebih lanjut tentang adaptasi standar internasional ke dalam SPLN, Standar SPLN 17 A untuk Transformator dan Adaptasi Standar IEC di Indonesia memberikan gambaran yang jelas.

Batas Suhu Operasi dan Dampak Overheating Menurut Standar

Setelah memahami kerangka regulasi, aspek teknis terpenting adalah menentukan batas suhu operasi transformator. PUIL 2020 mendefinisikan batasan ini berdasarkan kelas bahan isolasi yang digunakan pada transformator, khususnya untuk tipe kering yang banyak digunakan di dalam gedung. Kepatuhan terhadap batas ini bukan hanya soal aturan, tetapi tentang melindungi investasi dan memastikan keandalan sistem.

Tabel Klasifikasi Kelas Isolasi dan Batas Suhu PUIL 2020

PUIL 2020 mengklasifikasikan isolasi transformator menjadi beberapa kelas, masing-masing dengan batas suhu maksimum dan kenaikan suhu yang diizinkan di atas suhu ambien (biasanya dinyatakan dalam Kelvin, K). Berikut adalah tabel referensi kritis untuk perencanaan dan verifikasi:

Kelas Isolasi	Batas Suhu Maksimum (°C)	Kenaikan Suhu Maksimum yang Diizinkan (K)
A	105	60
E	120	75
B	130	80
F	155	100
H	180	125
C	220	150

Tabel: Klasifikasi suhu transformator tipe kering berdasarkan PUIL 2020 (mengacu pada IEC 60076-11).

Suhu ambien maksimum untuk instalasi dalam ruangan menurut PUIL 2020 adalah 55°C. Kenaikan suhu (ΔT) adalah selisih antara suhu hotspot (titik terpanas) pada belitan atau inti transformator dengan suhu ambien sekitarnya. Sebagai contoh, transformator dengan kelas isolasi F yang bekerja di ruangan bersuhu 40°C, suhu hotspot-nya tidak boleh melebihi 140°C (40°C + 100K). Implementasi standar serupa untuk transformator terendam minyak juga dapat dilihat dalam Standar PLN SPLN 17 A:1979 untuk Suhu Operasi Transformator.

Aturan 6 Derajat dan Dampak Fatal Overheating

Melampaui batas suhu yang diizinkan memiliki konsekuensi yang dramatis terhadap umur teknis transformator. Industri mengacu pada “Aturan 6 Derajat” (Montsinger’s Rule), yang menyatakan bahwa setiap kenaikan suhu operasi sebesar 6°C di atas batas pengenal, akan mengurangi masa pakai isolasi transformator menjadi setengahnya. Artinya, operasi yang terus-menerus pada suhu tinggi akan secara eksponensial mempercepat penuaan isolasi, mengeringkan minyak isolasi (pada trafo minyak), dan pada akhirnya menyebabkan kegagalan prematur.

Risiko ini diperparah oleh kondisi iklim Indonesia. Sebuah penelitian penting mengungkapkan bahwa “suhu rata-rata tahunan di Indonesia adalah 30°C dan tingkat suhu rata-rata harian 33°C dimana transformator distribusi dioperasikan. Sedangkan produksi lokal maupun eks-impor didesain dengan Standar IEC yaitu untuk digunakan pada suhu rata-rata tahunan 20°C”. Ini berarti transformator yang diimpor seringkali beroperasi pada kondisi ambien yang lebih tinggi dari asumsi desainnya, sehingga sistem monitoring yang akurat menjadi bukan lagi pilihan, melainkan keharusan.

Dampak bisnisnya sangat nyata: kegagalan transformator akibat overheating dapat mengakibatkan downtime produksi yang mahal, biaya penggantian peralatan yang besar, serta potensi tuntutan hukum jika menyebabkan kebakaran atau kecelakaan. Oleh karena itu, pemantauan suhu yang ketat sesuai standar adalah investasi dalam mitigasi risiko operasional dan keuangan.

Memilih dan Menspesifikasikan Alat Monitoring yang Sesuai Standar

Persyaratan teknis dalam SPLN 78:1985 dan prinsip keselamatan PUIL 2020 harus diterjemahkan menjadi kriteria praktis dalam pemilihan alat monitoring. Alat ini bukan sekadar pengukur suhu, tetapi bagian integral dari sistem proteksi yang melindungi aset.

Persyaratan Teknis Minimum Menurut SPLN 78:1985

SPLN 78:1985 menetapkan bahwa alat monitoring dan proteksi untuk transformator daya harus memenuhi standar teknis yang ketat. Dalam spesifikasi, alat tersebut harus:

1. Memiliki Akurasi dan Kalibrasi yang Terbukti: Alat harus memberikan pembacaan yang akurat, biasanya dengan tingkat akurasi tertentu (misal ±1°C), dan memiliki sertifikat kalibrasi yang masih berlaku dari lembaga yang diakui (KAN).
2. Kompabilitas dengan Standar Internasional: Karena SPLN mengadopsi standar IEC, alat sebaiknya juga memenuhi standar internasional terkait seperti IEC 60076-2 untuk pengukuran kenaikan suhu. Fondasi teknis ini dapat dipelajari lebih lanjut di Standar Internasional IEC 60076-2 untuk Kenaikan Suhu Transformator.
3. Terintegrasi dengan Sistem Proteksi: Alat monitoring suhu harus mampu memberikan sinyal keluaran (output relay) untuk menggerakkan sistem proteksi otomatis, seperti menghidupkan/mematikan kipas pendingin (untuk trafo kering), memberikan alarm peringatan dini, dan memicu trip (pemutusan) jika suhu mencapai titik bahaya.
4. Tahan terhadap Lingkungan Operasi: Harus dirancang untuk bertahan di lingkungan tempat transformator dipasang, seperti tahan terhadap getaran, medan elektromagnetik, dan rentang suhu ambien yang luas.

Contoh alat yang dirancang untuk memenuhi persyaratan ini adalah monitoring and protection relay seperti seri TERMAN MSRT 150. Perangkat semacam ini tidak hanya memantau suhu melalui sensor PT100 atau termistor yang tertanam, tetapi juga langsung terintegrasi dengan sistem kontrol untuk menjalankan logika proteksi otomatis.

Setting Alarm dan Trip Berdasarkan Analisa Suhu

Penentuan setpoint alarm dan trip harus didasarkan pada kelas isolasi transformator dan prinsip aturan 6 derajat. Berikut adalah contoh setting praktis untuk transformator tipe kering kelas F (batas suhu 155°C) yang umum digunakan, dengan mempertimbangkan suhu ambien ruang transformer:

• Kipas Pendingin Menyala (Fan ON): 100°C. Tindakan ini untuk meningkatkan pendinginan aktif ketika suhu mulai naik.
• Alarm Tingkat 1 (Peringatan): 130°C. Memberi peringatan kepada operator bahwa suhu telah mendekati zona bahaya. Pada titik ini, investigasi penyebab (misal, beban berlebih, sirkulasi udara buruk) harus segera dilakukan.
• Alarm Tingkat 2 / Trip: 150°C. Jika suhu terus meningkat mencapai setpoint ini, sistem proteksi harus memerintahkan trip untuk memutuskan pasokan listrik ke transformator. Tindakan ini adalah upaya terakhir untuk mencegah kerusakan fisik permanen pada isolasi yang dapat terjadi di atas batas 155°C.

Setting ini bersifat contoh dan harus disesuaikan dengan rekomendasi pabrikan transformator dan hasil heat run test. Logika di baliknya adalah memberikan waktu dan lapisan proteksi bertingkat sebelum suhu mencapai batas maksimum yang merusak.

Studi Kasus dan Implementasi di Proyek Gedung Industri

Mari kita terapkan semua teori standar ke dalam skenario nyata: sebuah gedung pabrik industri 20 lantai yang memiliki ruang transformer sendiri dengan beberapa unit transformator kering 2000 kVA kelas F.

Contoh Penerapan: Sistem Monitoring IoT untuk Gedung Pabrik

Sistem monitoring yang dipasang menggunakan pendekatan berbasis IoT (Internet of Things) untuk memungkinkan pengawasan real-time dari mana saja. Diagram alur sistemnya sederhana namun powerful:

1. Sensor Suhu: Sensor PT100 dipasang pada titik hotspot di setiap belitan transformator (Winding Temperature) dan pada inti/bodi (Oil/Ambient Temperature).
2. Data Logger / Controller (contoh: TERMAN MSRT 150): Mengumpulkan data dari semua sensor, menerapkan logika proteksi (ON/OFF fan, Alarm, Trip), dan mengonversi data ke format digital.
3. Gateway Komunikasi: Data dikirim via protokol komunikasi industri (Modbus TCP/IP) melalui jaringan ethernet gedung.
4. Cloud/Server & Dashboard: Data tersimpan di server lokal atau cloud, dan ditampilkan pada dashboard grafis di ruang kontrol dan perangkat mobile manajer maintenance.
5. Aksi & Notifikasi: Sistem secara otomatis mengaktifkan exhaust fan tambahan saat suhu mencapai 100°C. Saat suhu mencapai 130°C, notifikasi SMS dan email otomatis dikirim ke tim teknis dan manajer fasilitas. Jika mencapai 150°C, sistem akan memulai shutdown bertahap yang aman.

Implementasi semacam ini, seperti yang dipelajari dari studi kasus di Bandara Sultan Mahmud Badaruddin II, terbukti efektif dalam mencegah trip transformator yang tidak terduga akibat overheating dengan memberikan peringatan dini. Contoh penelitian lain tentang penerapan sistem monitoring dapat dilihat kembali di Standar SPLN 17 A untuk Transformator dan Adaptasi Standar IEC di Indonesia.

Checklist Verifikasi Kepatuhan untuk Lolos Inspeksi

Sebelum menghadapi inspeksi dari pihak berwenang (PLN, Disnaker, atau konsultan independen), tim engineering atau Ahli K3 Listrik dapat menggunakan checklist berikut untuk memverifikasi kepatuhan sistem monitoring suhu transformator:

1. Dokumen Standar: Memiliki salinan resmi atau bagian relevan dari PUIL 2020 dan SPLN 78:1985 sebagai acuan.
2. Spesifikasi Transformator: Kelas isolasi (misal, F) dan batas suhu operasi dari nameplate atau datasheet pabrikan telah tercatat.
3. Spesifikasi Alat Monitoring: Datasheet alat monitoring (OTI/WTI atau relay digital) menunjukkan akurasi, rentang ukur, dan sertifikasi kalibrasi.
4. Setting Proteksi: Setpoint untuk fan ON/OFF, alarm, dan trip telah diatur berdasarkan kelas isolasi dan diverifikasi kebenarannya.
5. Integrasi Sistem: Sistem monitoring terhubung dan mampu mengaktifkan perangkat proteksi (kontaktor fan, relay trip) secara otomatis. Diuji melalui simulasi.
6. Dokumentasi Instalasi: Gambar as-built, wiring diagram, laporan kalibrasi sensor, dan laporan commissioning sistem telah terdokumentasi rapi.
7. Pelatihan Operator: Personel operasional telah dilatih untuk merespons alarm suhu dengan prosedur yang benar.

Checklist ini adalah alat bantu praktis yang berasal dari pengalaman lapangan untuk memastikan tidak ada celah yang dapat menyebabkan kegagalan dalam inspeksi teknis.

Kesimpulan

Memastikan keamanan dan keandalan transformator dalam operasional gedung industri adalah kewajiban yang didukung oleh kerangka standar yang jelas. PUIL 2020 menetapkan dasar hukum dan prinsip keselamatan umum, sementara SPLN 78:1985 memberikan persyaratan teknis spesifik untuk transformator daya. Kunci keberhasilannya terletak pada pemahaman mendalam tentang batas suhu operasi berdasarkan kelas isolasi, pemilihan alat monitoring yang memenuhi standar teknis dan kalibrasi, serta penerapan setting proteksi yang rasional berdasarkan analisa termal. Dengan mengikuti “peta jalan” dari interpretasi standar hingga implementasi praktis—termasuk pemanfaatan teknologi IoT dan checklist verifikasi—profesional kelistrikan dapat secara proaktif mencegah kegagalan mahal, memperpanjang usia aset, dan yang terpenting, memastikan kepatuhan penuh terhadap regulasi nasional yang berlaku.

Langkah Selanjutnya untuk Perusahaan Anda: Tinjau ulang desain dan kondisi sistem monitoring transformator di fasilitas Anda dengan menggunakan checklist yang telah disediakan. Untuk spesifikasi teknis yang mendalam, konsultasi dengan Ahli K3 Listrik bersertifikat sangat disarankan, dan pastikan tim Anda memiliki akses ke dokumen resmi standar PUIL 2020 dan SPLN 78:1985.

CV. Java Multi Mandiri memahami tantangan teknis dan regulasi yang dihadapi oleh industri dalam mengelola aset kelistrikan. Sebagai supplier dan distributor alat ukur serta instrumentasi testing terpercaya, kami menyediakan peralatan yang dirancang untuk memenuhi tuntutan standar ketat seperti PUIL dan SPLN. Kami siap menjadi mitra bisnis Anda dalam mengoptimalkan operasional dan memenuhi kebutuhan peralatan komersial yang andal. Untuk diskusi lebih lanjut mengenai solusi monitoring transformator yang sesuai dengan kebutuhan spesifik perusahaan Anda, jangan ragu untuk melakukan konsultasi solusi bisnis bersama tim ahli kami.

Disclaimer: Informasi dalam artikel ini merupakan panduan interpretasi teknis dan tidak menggantikan dokumen resmi standar PUIL 2020 atau SPLN 78:1985. Untuk penerapan spesifik dan keputusan hukum, konsultasikan dengan Ahli K3 Listrik bersertifikat dan dokumen standar yang berlaku.

Rekomendasi Data Loggers

Referensi

1. Nizar Rosyidi AS, Gilang Andika, Edy Supriyadi, Ariman. Analisa Penurunan Usia Transformator 1250 kVA Akibat Pembebanan pada Transformator di Rumah Sakit Swasta. Sainstech Journal, Institut Sains dan Teknologi Nasional (ISTN) Jakarta. 2021.
2. Moh. Afandy, Abdul Haris Mubarak, Muhammad Ikbal Rianto. Sistem Monitoring Suhu pada Pendingin Trafo 3 Phasa Electric Arc Furnace (EAF) Temperature Monitoring System for 3 Phase Electric Arc Furnace (EAF) Transformer Cooling. Jambura Journal of Electrical and Electronics Engineering, Politeknik Industri Logam Morowali. 2023.
3. PERHITUNGAN PENURUNAN UMUR TRANSFORMATOR AKIBAT PERBEDAAN SUHU LINGKUNGAN OPERASI DENGAN SUHU STANDAR IEC. Neliti Research Repository. (N.D.). Berdasarkan data Badan Meteorologi dan Geofisika, Departemen Perhubungan.
4. Kementerian Energi dan Sumber Daya Mineral Republik Indonesia. Persyaratan Umum Instalasi Listrik 2020 (PUIL 2020). SNI 0225-2:2020.
5. PT PLN (Persero). Standar PLN 78:1985 – Persyaratan Umum dan Keamanan untuk Transformator Daya. 1985.
6. International Electrotechnical Commission. IEC 60076-2:2011 Power transformers – Part 2: Temperature rise for liquid-immersed transformers. 2011.
