Passivation Tester vs Uji Ferroxyl, Tembaga Sulfat, dan Salt Spray: Mana yang Tepat untuk QC Stainless?

Tidak ada satu uji yang tepat untuk semua keputusan QC stainless steel, karena keempat metode ini menjawab pertanyaan yang berbeda. Ferroxyl dan tembaga sulfat memeriksa ada tidaknya besi bebas pada titik tertentu. Salt spray menguji respons spesimen terhadap lingkungan korosif di dalam kabinet. Uji galvanik membaca kondisi pasif permukaan lewat pembacaan tegangan dalam hitungan detik. Metode yang tepat adalah metode yang menjawab pertanyaan yang diminta spesifikasi atau kontrak Anda; metode lain berguna untuk memetakan, memantau, atau menyaring titik bermasalah sebelum uji formal dijalankan.

ASTM A967/A967M mencantumkan lima uji untuk memastikan efektivitas passivasi: water immersion, high humidity, salt spray, tembaga sulfat, dan kalium ferisianida–asam nitrat, dan menyebutnya uji kualitatif. ASTM A380 menyebut uji besi bebas seperti water-wetting, high humidity, dan tembaga sulfat sebagai dasar penerimaan kebersihan, dengan ferroxyl untuk inspeksi yang lebih teliti. Dua praktisi passivasi yang menulis di Cleanroom Technology (2019) menegaskan batas uji lapangan semacam ini: hasilnya hanya “passive” atau “not passive”, dan tidak menilai kualitas lapisan pasifnya.

Bagi teknisi, QA, dan tim procurement yang menyusun kriteria penerimaan, implikasinya praktis. Salah memilih uji berarti hasil yang tidak diakui auditor, kegagalan palsu yang memaksa passivasi ulang, atau karat yang baru muncul setelah peralatan berjalan. Berikut ini membandingkan keempat metode dari sisi apa yang diukur, di mana hasilnya bisa menyesatkan, dan kapan masing-masing layak dipakai.

Daftar Isi

• Apa yang sebenarnya perlu dipastikan QC pada stainless steel?
• Bagaimana uji ferroxyl bekerja dan apa batasnya?
• Bagaimana uji tembaga sulfat bekerja dan kapan hasilnya menyesatkan?
• Apa yang dibuktikan salt spray pada stainless steel?
• Bagaimana uji galvanik membaca kondisi pasif?
• Bagaimana keempat metode ini dibandingkan?
• Apa kata penelitian tentang besi bebas dan verifikasi di lapangan?
• Metode mana untuk situasi QC mana?
• Bagaimana prosedur uji galvanik di lapangan?
• Kesalahan apa yang paling sering terjadi?
• Instrumen untuk uji passivation galvanik di lapangan
• Kesimpulan
• FAQ
• Sumber dan referensi

Apa yang sebenarnya perlu dipastikan QC pada stainless steel?

Stainless steel tahan karat karena lapisan oksida tipis kaya kromium di permukaannya. Lapisan ini bisa terganggu oleh besi bebas, yaitu partikel baja karbon yang menempel selama fabrikasi, misalnya dari alat gerinda atau sikat. Itulah sebabnya stainless steel tetap bisa berkarat meski materialnya sesuai spesifikasi. Passivasi sendiri, menurut artikel Cleanroom Technology di atas, adalah proses yang menghilangkan besi dari lapisan permukaan paduan dan membantu lapisan pasif terbentuk atau pulih.

Dari sini QC sebenarnya menghadapi tiga pertanyaan yang berbeda:

• Apakah permukaan bebas kontaminan besi? Dijawab oleh uji ferroxyl dan tembaga sulfat, dan sebagian oleh uji galvanik.
• Apakah lapisan pasif sudah terbentuk dan stabil? Uji lapangan hanya memberi indikasi; evaluasi mendalam memerlukan analisis permukaan di laboratorium seperti AES, XPS, atau pengujian elektrokimia.
• Apakah komponen tahan terhadap lingkungan korosif tertentu? Dijawab oleh uji paparan seperti salt spray atau high humidity.

Menyamakan ketiganya adalah sumber kesalahan paling umum. Permukaan yang lolos verifikasi kebersihan seperti ATP dan swab belum tentu pasif, karena uji kebersihan membaca residu organik, bukan besi bebas atau lapisan oksida.

Bagaimana uji ferroxyl bekerja dan apa batasnya?

Uji ferroxyl, yang di A967 tercantum sebagai uji kalium ferisianida–asam nitrat, memakai larutan indikator yang berubah warna menjadi biru di titik yang mengandung besi bebas. Uji ini dikenal sensitif, dan A380 menyebutnya untuk inspeksi yang lebih teliti. Karena reagennya mengandung asam nitrat, pengujian memerlukan alat pelindung diri dan pembilasan permukaan sesudahnya.

Batasnya ada tiga. Pertama, hasilnya kualitatif dan bergantung pada pembacaan warna oleh operator. Kedua, uji ini hanya menunjukkan besi bebas, bukan kualitas lapisan pasif. Ketiga, interpretasinya tidak selalu lurus pada peralatan yang sudah beroperasi: presentasi tim Exponent di konferensi IMAT 2021 secara khusus membahas keterbatasan uji ferroxyl pada peralatan in-service dan menekankan kehati-hatian dalam menafsirkan hasilnya.

Artinya bagi QC: ferroxyl sangat berguna untuk mengonfirmasi titik yang dicurigai, tetapi kurang tepat dijadikan satu-satunya bukti bahwa passivasi berhasil.

Bagaimana uji tembaga sulfat bekerja dan kapan hasilnya menyesatkan?

Pada uji tembaga sulfat, permukaan dibasahi larutan tembaga sulfat dan dijaga tetap basah selama beberapa menit. Bila ada besi bebas, terjadi reaksi redoks yang mengendapkan tembaga di titik tersebut, tampak sebagai warna kemerahan atau cokelat dan dihitung sebagai gagal. Tembaga sulfat termasuk uji besi bebas yang disebut A380, dan di A967 merupakan salah satu dari lima uji yang dicantumkan.

Kelemahan utamanya adalah kecocokan grade. Diskusi praktisi finishing di finishing.com menyebut bahwa uji indikator besi tidak dianjurkan untuk stainless dengan kromium di bawah sekitar 16%, karena rawan memberi kegagalan palsu. Anggap ini sebagai peringatan praktik lapangan, bukan kutipan standar: periksa pasal yang berlaku pada dokumen kontrak Anda sebelum menolak komponen seri 400 atau grade berkromium rendah hanya karena uji ini “gagal”. Selain itu, endapan tembaga dan larutan bekas perlu dibilas serta dikelola sebagai limbah.

Apa yang dibuktikan salt spray pada stainless steel?

ASTM B117 menyediakan lingkungan korosif terkontrol untuk menghasilkan informasi ketahanan korosi relatif pada spesimen logam dan logam berlapis. Standar yang sama menegaskan beberapa batas penting: prediksi kinerja di lingkungan alami “seldom been correlated” dengan hasil salt spray bila dipakai sebagai satu-satunya data, korelasi dan ekstrapolasi tidak selalu dapat diprediksi, dan reprodusibilitas sangat bergantung pada jenis spesimen. Ruang lingkupnya juga tidak menentukan bagaimana hasil harus ditafsirkan.

Secara praktis, salt spray dijalankan di dalam kabinet, sehingga cocok untuk spesimen atau komponen yang muat, bukan untuk pipa atau tangki yang sudah terpasang. Sebuah artikel di Production Machining (2009) menyebut uji humidity dan salt spray sebagai pengujian yang memakan waktu lama. Metode ini juga menilai keseluruhan sistem permukaan: pada pelapis cat, misalnya, kegagalan uji korosi siklik sering ditelusuri ke cacat mikro lapisan meski ketebalan nominalnya memenuhi spesifikasi.

Karena itu salt spray paling tepat untuk kualifikasi proses, perbandingan perlakuan, atau pengujian lot sesuai A967, bukan untuk memetakan kondisi ratusan titik di lapangan.

Bagaimana uji galvanik membaca kondisi pasif?

Uji galvanik bekerja dengan prinsip yang berbeda dari uji bintik kimia. Benda uji dihubungkan secara listrik ke rangkaian pengukur, probe ditekan ke bantalan lembap di permukaan untuk menutup rangkaian, lalu tegangan sel muncul pada layar digital. Besi bebas di permukaan memengaruhi pembacaan, dan nilainya dibandingkan dengan acuan untuk kondisi passive dan non-passive. Menurut artikel Production Machining (2009), uji sederhana semacam ini hanya memerlukan sekitar 1–2 detik, tidak dibatasi ukuran benda uji, dan dapat diulang di banyak titik termasuk sambungan dan las.

Dua implikasi penting. Pertama, hasilnya berupa angka, sehingga memudahkan pemetaan titik demi titik dan pelacakan tren dari waktu ke waktu. Kedua, uji galvanik tidak termasuk dalam daftar lima uji yang dicantumkan di abstrak A967 edisi 2025, sehingga statusnya sebagai uji penerimaan bergantung pada apa yang disepakati dalam kontrak. Artikel yang sama mencatat bahwa pembacaan meter dapat dikorelasikan dengan evaluasi salt spray; korelasi seperti itu sebaiknya divalidasi pada material dan proses Anda sendiri sebelum dijadikan dasar keputusan.

Bagaimana keempat metode ini dibandingkan?

Apa kata penelitian tentang besi bebas dan verifikasi di lapangan?

Studi kasus 1: besi bebas menurunkan ketahanan korosi lokal

Cheng dkk. dalam Corrosion Engineering, Science and Technology (2015) meneliti kontaminasi besi pada stainless steel dengan indikator perubahan warna, membandingkan larutan fenantrolin dan ferroxyl. Parameter yang diukur adalah derajat kemerahan (redness degree) dan dihubungkan dengan breakdown potential dari kurva polarisasi.

Hasilnya: derajat kemerahan naik seiring kontaminasi besi dan turun seiring naiknya kandungan kromium; kontaminasi besi menurunkan ketahanan korosi lokal; dan derajat kemerahan berhubungan linier dengan breakdown potential. Larutan fenantrolin juga lebih unggul dari ferroxyl dalam sensitivitas dan stabilitas larutan. Pelajarannya ada dua. Besi bebas bukan sekadar masalah kosmetik, melainkan penurun ketahanan korosi yang terukur. Dan sensitivitas uji kolorimetri bergantung pada formulasi indikator serta komposisi paduan, sehingga hasil “tidak berwarna” tidak boleh dibaca sebagai jaminan mutlak.

Studi kasus 2: pengukuran elektrokimia on-site pada tangki 316L

Tim penulis di Pharmaceutical Engineering, ISPE (Maret–April 2024) menguji teknik elektrokimia portabel untuk inspeksi permukaan tangki dan pipa 316L, memakai minicell tiga elektroda dengan larutan NaCl 3,5% pada (30±2) °C. Parameter yang diukur meliputi EIS, polarisasi siklik, dan OCP; XPS di laboratorium pada mockup 1 cm² dipakai sebagai pembanding. Kriteria yang dipakai adalah level pasivasi (Eprot − Ecorr) minimal 350 mV.

Hasilnya: kesesuaian EIS dengan XPS menghasilkan R² di atas 0,90; permukaan mechanical polished mengalami pitting pada 300–600 mV, electropolished pada 600–900 mV, sedangkan permukaan passivated tidak menunjukkan potensial pitting dalam pengujian tersebut. Pelajarannya: pengukuran elektrokimia di lapangan dapat memberi data kuantitatif tentang kualitas permukaan, tetapi penulisnya menyatakan studi lanjutan masih diperlukan agar metode ini menjadi uji standar, dan artikel itu mencatat bahwa ASME BPE menilai EIS belum siap untuk penggunaan lapangan. Sampai ada standar yang menetapkan, uji yang disebut kontrak tetap menjadi acuan penerimaan.

Metode mana untuk situasi QC mana?

Tabel berikut adalah pendekatan yang lazim masuk akal; keputusan akhir selalu mengikuti spesifikasi dan kesepakatan dengan pemilik atau klien.

Pada dapur produksi massal, seperti dapur program makan bergizi gratis, pola terakhir inilah yang paling relevan: peralatan stainless dipakai dan dibersihkan setiap hari, sehingga yang dicari adalah perubahan dari waktu ke waktu.

Contoh ilustrasi: tangki 316L dengan 30 titik las

Bayangkan tangki 316L yang baru selesai passivasi. Setelah bilas dan masa tunggu, tim QC membaca 30 titik las ditambah beberapa titik acuan pada badan tangki. Misalkan tiga titik terbaca non-passive. Tim cukup melakukan passivasi ulang lokal pada tiga titik itu, menunggu, lalu menguji ulang. Uji formal sesuai kontrak dijalankan pada titik yang meragukan dan pada titik yang dipersyaratkan klien. Dengan alur ini, waktu kerja tidak habis untuk menunggu reaksi kimia pada titik yang sebenarnya sudah baik, dan seluruh hasil terdokumentasi per titik. Angka tiga titik di atas hanya ilustrasi.

Bagaimana jika kontrak menyebut ASME BPE atau QQ-P-35C?

Federal Specification QQ-P-35C masih sering muncul di dokumen lama, tetapi dibatalkan pada 1998 dan digantikan antara lain oleh ASTM A967 dan AMS 2700. Artikel Cleanroom Technology menyebut A967 dan persyaratan surface finish ASME BPE sebagai spesifikasi panduan untuk passivasi stainless. Jika dokumen kontrak masih merujuk QQ-P-35C, minta klien memastikan acuan terkini. Jika Anda ingin memakai uji yang tidak tercantum dalam standar rujukan, dapatkan persetujuan tertulisnya lebih dulu.

Bagaimana prosedur uji galvanik di lapangan?

1. Tentukan titik uji. Pilih area las, sambungan, permukaan bekas gerinda, dan beberapa titik acuan pada permukaan yang tidak terpengaruh.
2. Beri waktu pemulihan lapisan pasif. Production Machining (2009) menyebut lapisan pasif dapat memerlukan beberapa jam hingga 24 jam untuk pulih setelah passivasi dan pembilasan, dan menekankan pengujian setelah istirahat sekitar 24 jam.
3. Periksa alat. Gunakan standar passive atau kupon 304 yang disertakan untuk memastikan alat membaca dengan benar, dan pastikan jadwal kalibrasi masih berlaku.
4. Siapkan permukaan dan rangkaian. Pastikan permukaan bebas minyak dan residu, lalu hubungkan benda uji secara listrik ke rangkaian uji.
5. Lakukan pembacaan. Basahi bantalan, tekan probe, dan baca tegangan pada layar, yang memerlukan sekitar 1–2 detik.
6. Catat data. Simpan nilai, lokasi titik, waktu sejak passivasi, kondisi uji, dan identitas operator.
7. Bandingkan dengan nilai acuan. Gunakan nilai passive dan non-passive pada petunjuk kit; ulangi pembacaan pada titik yang meragukan.
8. Tindak lanjut. Permukaan yang terbaca non-passive dapat dipassivasi ulang, ditunggu, lalu diuji kembali.

Kesalahan apa yang paling sering terjadi?

• Menguji terlalu cepat setelah passivasi. Lapisan pasif masih dalam proses pulih sehingga pembacaan belum tentu mewakili kondisi akhir permukaan.
• Memakai tembaga sulfat atau ferroxyl tanpa memeriksa kecocokan grade. Pada grade berkromium rendah, kegagalan palsu bisa muncul tanpa ada kontaminan.
• Membaca hasil salt spray sebagai prediksi umur pakai. ASTM B117 sendiri menyatakan korelasi dengan lingkungan alami tidak selalu dapat diprediksi.
• Memakai satu uji untuk semua pertanyaan. Bebas besi, status pasif, dan ketahanan korosi adalah tiga hal berbeda.
• Mengabaikan kondisi permukaan. Kekasaran permukaan memengaruhi perilaku korosi stainless sebagai faktor tersendiri, terlepas dari hasil uji passivasi.
• Tidak mencatat lokasi titik uji dan tidak mengecek alat. Data tanpa lokasi tidak dapat dilacak, dan alat yang tidak dicek terhadap standar passive atau lewat jadwal kalibrasi menghasilkan data yang sulit dipertahankan saat audit.

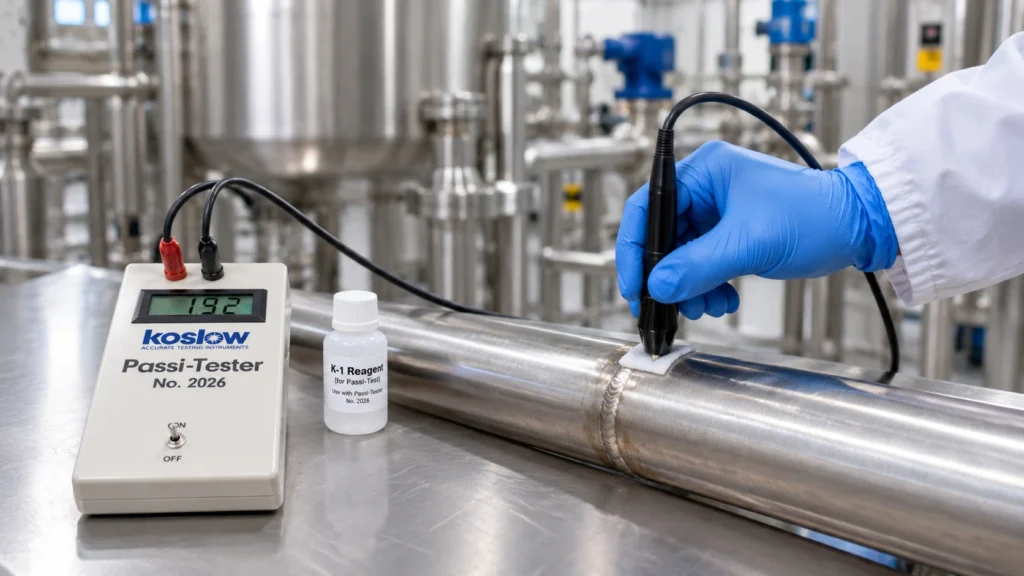

Instrumen untuk uji passivation galvanik di lapangan

Passi-Tester Stainless Steel Passivation Tester (2026) memakai metode galvanik untuk mendeteksi besi bebas di permukaan stainless steel dan menampilkan hasilnya sebagai nilai numerik pada layar digital. Pengujian memerlukan sekitar 1–2 detik, bersifat non-destruktif, dan dapat dilakukan pada semua stainless steel yang mengandung kromium, termasuk 304, 316, 17-4, 15-5, dan 17-7. Ukuran benda uji tidak dibatasi, sehingga alat dapat dibawa ke tangki, pipa, atau perakitan yang sudah terpasang dan dipakai berulang di sambungan serta las.

Aplikasi yang disebut mencakup farmasi dan bioteknologi, makanan dan minuman, manufaktur stainless steel, serta industri kimia dan minyak-gas, khususnya untuk memantau bak passivasi dan prosedurnya, mendeteksi hilangnya passivasi saat operasi, dan troubleshooting korosi. Seperti uji lapangan lain, alat ini menilai status permukaan pada titik yang diuji dan melengkapi, bukan menggantikan, uji yang secara eksplisit disyaratkan oleh kontrak. Karena QQ-P-35C sudah tidak berlaku, pastikan acuan kontrak Anda mengikuti standar terkini sebagaimana dibahas di atas. Nilai acuan passive dan non-passive mengikuti petunjuk kit; untuk detail model dan permintaan penawaran, gunakan halaman produknya.

Kesimpulan

Pertanyaan “mana yang tepat” ternyata keliru kalau diajukan sebagai perlombaan antarmetode. Ferroxyl dan tembaga sulfat adalah uji bintik kimia untuk besi bebas, tercantum di A967 dan A380, tetapi kualitatif dan tidak menilai kualitas lapisan pasif. Salt spray menjawab pertanyaan ketahanan, bukan pemetaan lapangan, dan standarnya sendiri membatasi klaim korelasinya. Uji galvanik menawarkan sesuatu yang berbeda: pembacaan numerik cepat di banyak titik.

Keputusan yang masuk akal dimulai dari dokumen yang mengikat. Jika kontrak menyebut uji tertentu, itulah uji penerimaannya. Di luar itu, pemetaan cepat membantu menentukan di mana uji formal benar-benar perlu dijalankan, dan data bertanggal membantu melihat tren.

Penelitian terbaru juga mengingatkan bahwa verifikasi lapangan masih berkembang. Bahkan metode elektrokimia kuantitatif yang diuji pada tangki 316L belum ditetapkan sebagai uji standar. Sampai itu terjadi, kombinasi uji yang ditunjuk standar dan pemetaan cepat yang terdokumentasi adalah pendekatan yang paling dapat dipertanggungjawabkan.

Pilih uji berdasarkan pertanyaan yang harus dijawab, bukan berdasarkan alat yang kebetulan tersedia.

FAQ

Apakah uji galvanik bisa menggantikan ferroxyl atau tembaga sulfat?

Tergantung dokumen yang mengikat. A967 mencantumkan uji kimia dan tidak mencantumkan uji galvanik dalam daftar abstraknya. Gunakan uji galvanik sebagai pemetaan dan pelengkap, kecuali klien menerima pembacaan tegangan sebagai kriteria penerimaan secara tertulis.

Apakah ferroxyl dan tembaga sulfat menilai kualitas lapisan pasif?

Tidak. Keduanya hanya menunjukkan ada atau tidaknya besi bebas. Untuk mengevaluasi lapisan pasifnya, laboratorium memakai metode seperti AES, XPS, atau pengujian elektrokimia.

Berapa lama menunggu setelah passivasi sebelum menguji?

Production Machining (2009) menyebut pemulihan lapisan pasif dapat memerlukan beberapa jam hingga 24 jam dan menekankan pengujian setelah istirahat sekitar 24 jam. Prosedur atau spesifikasi Anda dapat menetapkan waktu yang berbeda; ikuti yang tertulis.

Mengapa salt spray tidak cukup sebagai satu-satunya bukti?

ASTM B117 menyatakan prediksi kinerja di lingkungan alami jarang berkorelasi dengan hasil salt spray bila dipakai sebagai data tunggal, dan reprodusibilitasnya bergantung pada jenis spesimen.

Apakah tembaga sulfat cocok untuk semua grade stainless?

Tidak selalu. Praktisi menyebut uji indikator besi tidak dianjurkan untuk stainless dengan kromium di bawah sekitar 16% karena rawan kegagalan palsu. Periksa pasal pada standar atau kontrak yang Anda pakai.

Apa beda passivasi dengan pembersihan biasa?

Pembersihan menghilangkan kotoran dan minyak. Passivasi menghilangkan besi dari lapisan permukaan paduan dan membantu lapisan pasif terbentuk atau pulih. Karena itu permukaan yang bersih belum tentu pasif.

Apakah QQ-P-35C masih bisa dijadikan acuan?

Spesifikasi ini dibatalkan pada 1998 dan digantikan antara lain oleh ASTM A967 dan AMS 2700. Untuk kontrak baru, gunakan acuan terkini.

Apakah uji galvanik merusak permukaan?

Tidak. Pengujian dengan Passi-Tester bersifat non-destruktif, sehingga pembacaan dapat diulang di banyak titik, termasuk sambungan dan las.

Seberapa sering alat uji perlu dikalibrasi?

Mengikuti panduan pada sertifikat kalibrasi yang menyertai alat, yang menyebut ketertelusuran ke NIST. Periksa juga alat dengan standar passive sebelum dipakai.

Sumber dan referensi

1. ASTM International. ASTM A967/A967M-25, Standard Specification for Chemical Passivation Treatments for Stainless Steel Parts.
2. ASTM A967/A967M, ringkasan ruang lingkup dan daftar Practice: standards.nimonik.com.
3. ASTM International. ASTM A380/A380M-25, Standard Practice for Cleaning, Descaling, Pickling, and Passivation of Stainless Steel Parts, Equipment, and Systems.
4. ASTM International. ASTM B117-19, Standard Practice for Operating Salt Spray (Fog) Apparatus.
5. Roll, D., Ekstrand, B. (2019). Passivation: An extra layer of protection for critical equipment. Cleanroom Technology, 28 Juni 2019.
6. Cheng, C. Q., Cao, T. S., Song, G. Y., Zhao, J., Deng, D. W. (2015). Use of colour change indicators to quantify iron contamination on stainless steel. Corrosion Engineering, Science and Technology, 50(5), 346–354.
7. Guilherme, L. dkk. (2024). Electrochemical Techniques for Onsite Surface Qualification. Pharmaceutical Engineering, ISPE, Maret–April 2024.
8. Budiansky, N., Kinsey, A., Guyer, E. (2021). Limitations of the Ferroxyl Test with In-Service Equipment. IMAT 2021, ASM International.
9. Felix, C. (2009). Determine Passivation of Stainless. Production Machining, 24 Agustus 2009.
10. Nimonik. Whatever happened to QQ-P-35 Passivation Treatments for Corrosion Resistant Steel?
11. Diskusi praktisi finishing mengenai batas kromium pada uji besi bebas: finishing.com.
