PCE-CL 20 – Cable Detector 125 kHz | Tracing Kabel Aman Tanpa Bongkar

Di lapangan, pekerjaan pengeboran, pemotongan dinding, penarikan jalur baru, atau sekadar penggantian titik stop kontak sering “terlihat sederhana” sampai muncul kejutan: kabel ternyata melintang di balik plester, jalur pipa berada tepat di titik core-drill, atau ada cabang rangkaian yang tidak tercatat di gambar lama. Pada bangunan eksisting—terutama gedung lama, area renovasi bertahap, dan fasilitas yang sudah berkali-kali retrofit—ketidakpastian jalur kabel menjadi sumber risiko yang nyata: downtime meningkat, kerusakan finishing mahal, dan potensi insiden listrik makin tinggi.

Masalahnya bukan hanya soal menemukan “ada kabel atau tidak”, tetapi menemukan jalur dengan cara yang bisa diulang (repeatable), membedakan rangkaian yang aktif vs tidak aktif, serta memastikan pekerjaan berjalan aman tanpa membuka dinding. Praktik mengandalkan pengalaman lapangan saja sering berakhir pada keputusan konservatif (bongkar lebih banyak) atau keputusan nekat (bor dulu, lihat nanti). Di sinilah alat cable detector/tracer menjadi kebutuhan kerja: membantu teknisi memetakan jalur sebelum pekerjaan berlangsung, sekaligus memperkecil risiko salah langkah pada instalasi tersembunyi.

Deskripsi Singkat PCE-CL 20

PCE-CL 20 adalah cable detector (wire tracer/cable locator) yang bekerja sebagai sistem dua unit: transmitter (signal generator) dan receiver. Transmitter menginjeksikan sinyal ke kabel atau pipa yang ingin ditelusuri, sedangkan receiver mendeteksi medan/sinyal tersebut untuk menunjukkan posisi dan arah jalur. Pada praktiknya, alat ini digunakan untuk melacak kabel tersembunyi di dinding/lantai, mengidentifikasi jalur instalasi, serta membantu penelusuran gangguan seperti putus kabel atau indikasi short circuit.

Keunggulan yang terasa di lapangan adalah fleksibilitas metode koneksi (single-pole dan two-pole/bipolar) serta pilihan mode pada receiver (automatic, manual, dan UAC) yang memudahkan penyesuaian dengan kondisi material, kedalaman, dan tingkat “keramaian” sinyal di area kerja. Receiver juga memiliki layar LCD dengan backlight, sementara kedua unit dilengkapi lampu LED untuk area gelap, sehingga cocok dipakai di plafon, shaft, panel room, atau ruang servis.

Fungsi & Kegunaan Produk

1) Deteksi kabel listrik tersembunyi di dinding/lantai

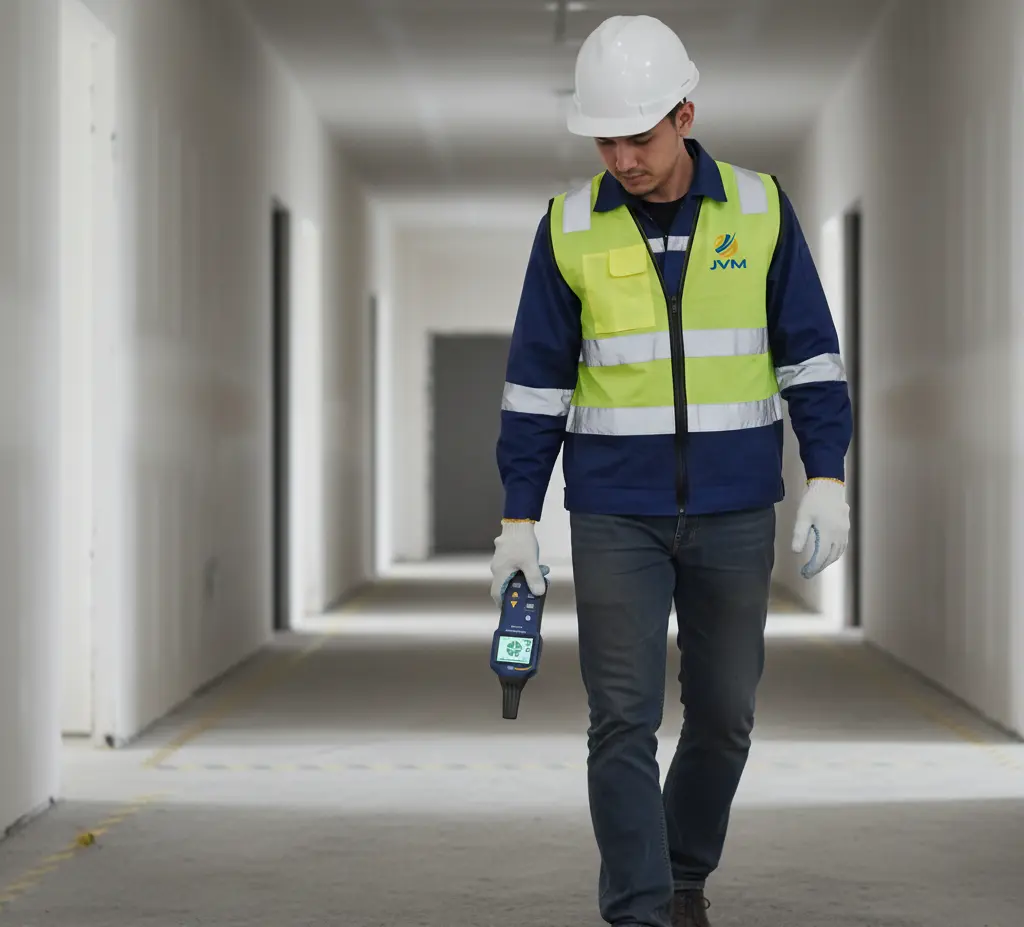

Dengan transmitter yang terhubung ke konduktor target, PCE-CL 20 membantu teknisi melacak jalur kabel di balik dinding, lantai, atau ceiling—termasuk jalur menuju soket, junction box, dan saklar. Pada aplikasi single-pole (open circuit), kedalaman pelacakan tipikal dapat mencapai sekitar 0–2 m tergantung material dan kondisi aplikasi.

2) Identifikasi jalur kabel aktif vs non-aktif

Untuk pekerjaan inspeksi cepat pada area bertegangan, receiver memiliki mode UAC (mains voltage identification) yang ditujukan untuk mendeteksi keberadaan tegangan jaringan (grid voltage detection) pada kisaran sekitar 0–0,4 m. Ini berguna sebagai “cek cepat” sebelum melakukan koneksi/tracing lebih lanjut.

3) Pelacakan pipa logam atau conduit

PCE-CL 20 dapat dipakai menelusuri pipa logam (tap water/heating pipe) dan juga membantu penelusuran pada pipa non-logam bila menggunakan bantuan konduktor (misalnya kawat pendorong) serta konfigurasi grounding yang tepat. Manual memberi contoh skenario pencarian pipa logam dan troubleshooting pipa non-logam dengan syarat-syarat praktik seperti jarak grounding dan kondisi pipa.

4) Penentuan posisi sebelum pengeboran, pemotongan, renovasi

Dalam renovasi dan retrofit, nilai utamanya adalah meminimalkan aksi “trial and error”. Jalur yang terdeteksi bisa menjadi dasar penentuan titik bor aman, rute cutting minimal, serta penempatan anchor yang tidak mengganggu instalasi tersembunyi—terutama saat gambar as-built tidak tersedia atau tidak lagi akurat.

5) Troubleshooting jalur kabel

Manual mencakup contoh penggunaan untuk:

• mencari putus kabel (cable breaks) pada dinding/lantai,

• penelusuran putus kabel yang lebih stabil dengan dua transmitter (berbeda code),

• pencarian short circuit pada kondisi tertentu,

• troubleshooting underfloor heating,

• identifikasi fuse di distribution box.

Pemisahan mode kerja

Mode pasif (deteksi medan/tegangan)

• UAC mode pada receiver untuk identifikasi adanya tegangan jaringan tanpa injeksi sinyal dari transmitter.

• Berguna untuk inspeksi awal area dinding/permukaan sebelum pekerjaan.

Mode aktif (transmitter + receiver, injeksi sinyal 125 kHz)

• Transmitter mengaplikasikan sinyal (output 125 kHz) ke kabel/pipa target; receiver mendeteksi sinyal tersebut untuk melacak posisi.

• Prinsipnya memerlukan koneksi rangkaian yang tepat agar sinyal kembali membentuk loop/closed circuit sesuai aplikasi.

Mode tracing kabel (penelusuran jalur dan cabang)

• Mengandalkan perubahan intensitas sinyal saat receiver digerakkan mengikuti jalur.

• Receiver menyediakan mode automatic dan manual; manual memungkinkan pengaturan sensitivitas untuk “mengunci” titik target saat sinyal di area kompleks.

Bidang / Industri Pengguna

• Electrical Installation & Maintenance

• MEP Engineering & Construction

• Building Renovation & Retrofitting

• Facility Maintenance & Preventive Maintenance

• Construction Quality Control

• Property Technical Due Diligence

• Safety Inspection & Compliance

• Industrial Maintenance & Utilities

• Infrastructure Maintenance

Keunggulan / Highlights

• Deteksi tanpa merusak struktur: membantu memetakan jalur sebelum pembongkaran, sehingga pekerjaan bisa lebih terarah.

• Identifikasi kabel aktif: mode UAC membantu teknisi melakukan pengecekan awal keberadaan tegangan pada area yang akan dikerjakan.

• Meningkatkan keselamatan kerja: mengurangi peluang kontak tak terduga dengan jalur listrik saat bor/cutting, dan mendukung praktik kerja aman.

• Mengurangi risiko salah bor: jalur kabel/pipa yang “tak terlihat” bisa diindikasikan lebih awal, sehingga titik kerja bisa direvisi sebelum kerusakan terjadi.

• Cocok untuk gedung lama tanpa gambar teknis: ketika as-built tidak lengkap, tracing berbasis sinyal membantu mempercepat pemetaan lapangan.

• Fleksibel untuk berbagai skenario: single-pole dan two-pole/bipolar mendukung kondisi rangkaian berbeda, termasuk beberapa pekerjaan pada rangkaian bertegangan dengan batas tegangan yang ditentukan.

Perbandingan / Posisi Produk

Berikut posisi PCE-CL 20 dibanding pendekatan yang umum di lapangan.

Spesifikasi Teknis

Spesifikasi berikut disusun dari manual dan lembar spesifikasi PCE-CL 20.

Tabel spesifikasi transmitter

Tabel spesifikasi receiver

Mode dan kompatibilitas kerja (ringkas)

• Kompatibel untuk one-pole dan two-pole circuits, dengan mode automatic, manual, dan UAC pada receiver.

• Transmitter memiliki fungsi pengaturan power transmisi dan code, serta dapat menampilkan pembacaan tegangan saat terhubung ke rangkaian bertegangan dalam rentang yang ditentukan.

Tata Cara Pemakaian

Berikut alur ringkas 7 langkah yang realistis dipakai teknisi lapangan:

1. Persiapan alat
   Pastikan baterai terpasang sesuai polaritas pada transmitter (9 V) dan receiver (6x AAA). Periksa indikator baterai di layar.

2. Tentukan tujuan kerja
   Pilih apakah Anda ingin:

• cek cepat area (mode UAC),

• tracing jalur tertentu (mode aktif dengan transmitter),

• atau penelusuran gangguan (mis. putus kabel/fuse).

3. Pilih metode koneksi transmitter

• Single-pole untuk open current circuits (umumnya rangkaian tidak bertegangan dan memanfaatkan ground).

• Two-pole/bipolar untuk closed current circuits, bisa pada rangkaian bertegangan maupun tidak bertegangan sesuai batas alat.

4. Atur power transmisi dan code (bila perlu)
   Gunakan pengaturan daya transmisi untuk menyesuaikan radius/lingkungan sinyal, dan gunakan code untuk membantu identifikasi saat ada lebih dari satu sinyal.

5. Lakukan scanning dengan receiver
   Mulai dengan mode automatic untuk “membaca peta sinyal” awal. Setelah jalur terindikasi, pindah ke mode manual dan sesuaikan sensitivitas untuk mengunci posisi paling kuat/stabil.

6. Tandai jalur dan titik kritis
   Tandai lintasan di permukaan (masking tape/marker) sebelum pengeboran/cutting. Untuk area padat instalasi, lakukan lintasan dua arah guna memastikan hasil konsisten.

7. Matikan dan simpan
   Matikan perangkat, lepas koneksi test lead, simpan dalam tas, dan hindari penyimpanan pada suhu/kelembapan ekstrem. Receiver memiliki auto shutdown sekitar 10 menit tanpa aktivitas, sedangkan transmitter dimatikan via tombol power.

Catatan penting praktik: kedalaman deteksi sangat dipengaruhi material, kelembapan, jarak grounding, dan “coupling” sinyal ke konduktor lain yang paralel/berdekatan. Pada jalur berdekatan, mode manual dan pengaturan sensitivitas biasanya lebih membantu untuk mengurangi efek sinyal ikut-terkopel.

Cara Kerja / Metode Pengukuran

Electromagnetic field detection (deteksi medan)

Dalam mode pasif (UAC), receiver mendeteksi indikasi medan/tegangan jaringan dari instalasi aktif pada permukaan tertentu. Batas praktisnya ditunjukkan oleh spesifikasi grid voltage detection sekitar 0–0,4 m, dan hasil akan dipengaruhi jenis material dinding serta kedalaman penanaman kabel.

Active signal tracing (penelusuran sinyal aktif)

Pada mode aktif, transmitter mengaplikasikan tegangan AC yang dimodulasi sinyal digital ke kabel atau pipa target sehingga terbentuk medan listrik bolak-balik. Receiver, ketika didekatkan ke jalur tersebut, menangkap sinyal (terbentuk tegangan induksi/terdeteksi) lalu memperkuatnya untuk ditampilkan sebagai intensitas sinyal. Dengan menggeser receiver mengikuti permukaan, teknisi membaca perubahan intensitas untuk menentukan posisi jalur.

Poin praktik yang sering menentukan hasil:

• Koneksi harus membentuk rangkaian yang “kembali” (closed circuit) sesuai skenario, sehingga sinyal tidak hilang atau menyebar liar.

• Pada kabel yang paralel rapat atau saling menyilang, sinyal bisa terkopel ke konduktor lain, sehingga interpretasi jalur memerlukan penyesuaian power transmisi dan sensitivitas.

Inductive coupling (kopling induktif) dan konsekuensi material

Di area dengan banyak konduktor berdekatan (misalnya tray/duct penuh), medan bisa terdistorsi. Manual memberi contoh bahwa jarak tertentu (mis. saat menggunakan loop untuk meningkatkan radius efektif) dapat membantu memperjelas jalur, dengan target radius yang bisa ditingkatkan hingga sekitar 2,5 m pada konfigurasi tertentu.

Kelengkapan Produk

Satu set PCE-CL 20 mencakup:

• 1 unit transmitter dan 1 unit receiver

• 2 alligator clips

• 2 measuring tips

• 2 test leads

• 1 grounding rod

• 1 carrying strap

• 1 carrying bag

• 1 baterai 9 V

• 6 baterai AAA 1,5 V

• 1 user manual

Manfaat bagi Pengguna

• Efisiensi kerja: persiapan kerja (pre-drill check, layout jalur, verifikasi titik) lebih cepat dibanding metode bongkar atau trial-and-error.

• Peningkatan kualitas: membantu teknisi membuat penandaan jalur yang lebih konsisten, sehingga hasil instalasi/renovasi lebih rapi dan terkontrol.

• Penghematan biaya: mengurangi kerusakan finishing akibat salah bor atau pembongkaran berlebihan, serta menekan biaya rework.

• Pengurangan kesalahan: membantu mengenali jalur yang tidak terduga, terutama pada retrofit dan bangunan lama.

• Dukungan keselamatan: mengurangi potensi kejadian tersengat/insiden listrik karena jalur aktif yang terlewat, terutama saat inspeksi awal dengan UAC dan verifikasi jalur sebelum bekerja.

FAQ

1) Apakah alat ini bisa mendeteksi kabel aktif?

Bisa membantu. Receiver memiliki mode UAC untuk identifikasi tegangan jaringan (indikasi adanya tegangan) pada kedalaman tertentu, dan mode aktif untuk tracing bila transmitter terhubung sesuai skenario.

2) Apakah bisa digunakan pada dinding beton?

Bisa, tetapi hasil sangat dipengaruhi ketebalan, kandungan besi/tulangan, kelembapan, dan kedalaman penanaman kabel. Praktiknya, gunakan mode manual dan atur sensitivitas agar pembacaan lebih stabil, lalu verifikasi dengan lintasan ulang.

3) Seberapa dalam kabel bisa terdeteksi?

Tergantung aplikasi dan material. Spesifikasi menyebut single-pole application sekitar 0–2 m dan two-pole/bipolar sekitar 0–0,5 m, sedangkan single loop line bisa hingga 2,5 m pada kondisi tertentu.

4) Apakah aman digunakan pada instalasi hidup?

Ada skenario bipolar untuk rangkaian bertegangan, dan transmitter mampu mengidentifikasi tegangan eksternal dalam rentang AC/DC 12–400 V serta memiliki batas maksimum 400 V AC/DC dan kategori CAT III 300 V. Namun tetap wajib mengikuti prosedur keselamatan kerja, isolasi area, dan praktik K3 kelistrikan yang berlaku di lokasi.

5) Apakah perlu kalibrasi rutin?

Untuk alat tracing seperti ini, fokus utamanya adalah pemeriksaan kondisi baterai, pemeriksaan aksesori (lead, probe), serta uji fungsi singkat sebelum pekerjaan penting. Manual juga memuat bagian troubleshooting dan pengecekan sekring transmitter bila sinyal melemah.

Sebagai pemasok dan distributor alat laboratorium terkemuka, CV. Java Multi Mandiri memahami pentingnya cable detector dalam mendukung pekerjaan instalasi listrik, perawatan fasilitas, dan inspeksi keselamatan pada bangunan eksisting. Kami mengkhususkan diri melayani klien bisnis dan aplikasi industri, menyediakan instrumen berkualitas seperti PCE-CL 20 Cable Detector dan perangkat laboratorium lainnya untuk membantu tim Anda bekerja lebih aman, mengurangi risiko salah bor atau salah identifikasi jalur, serta mempercepat persiapan kerja di lapangan. Jika Anda ingin meningkatkan kontrol teknis dan efisiensi pada pekerjaan tracing kabel dan inspeksi instalasi tersembunyi, mari diskusikan kebutuhan perusahaan Anda bersama kami untuk menemukan solusi yang tepat.
