PCE-DAT 500: Adhesion Tester Digital Untuk QA Coating

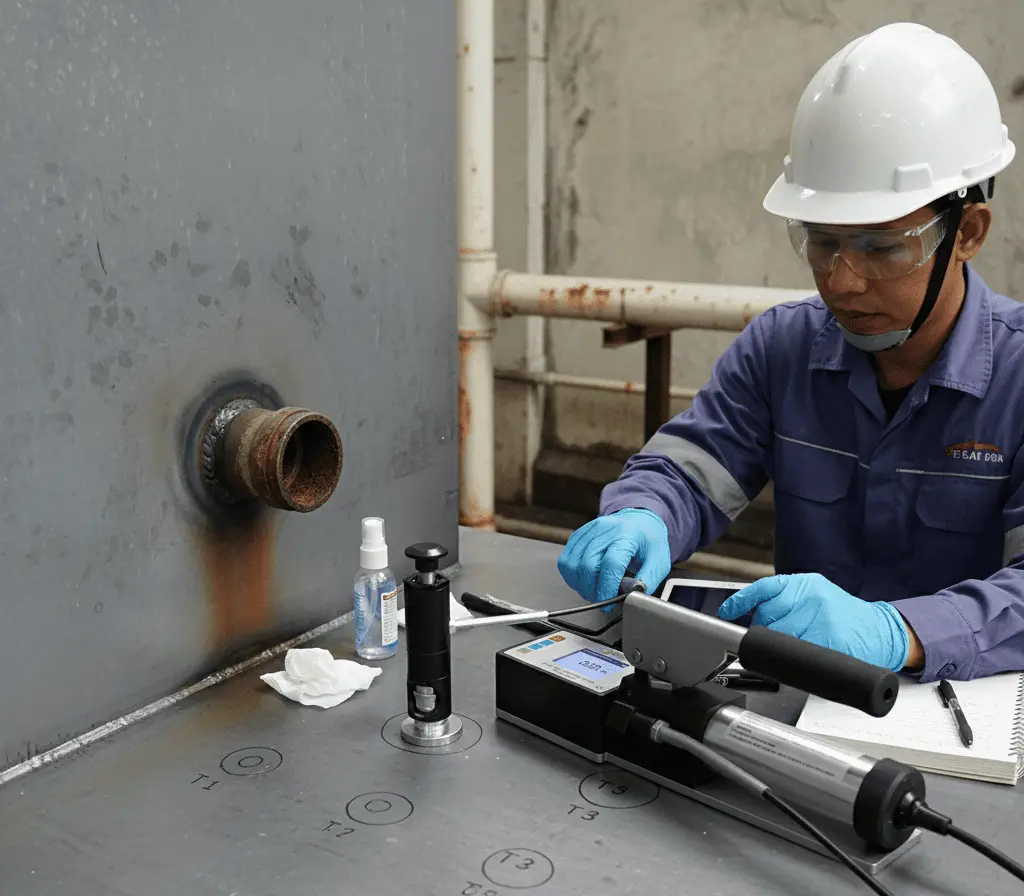

Di sebuah instalasi pengolahan air (WTP), dinding tangki flokulasi baru saja diberi lapisan epoxy. Setelah beberapa siklus backwashing, operator menemukan serpihan kecil di saringan—indikasi bahwa sebagian coating mungkin tidak menempel kuat pada substrat. Mengandalkan inspeksi visual saja jelas berisiko; kilap masih bagus, tetapi daya lekat sesungguhnya tidak diketahui. Dalam situasi seperti ini, manajer QA/QC perlu bukti kuantitatif untuk menentukan apakah perbaikan parsial cukup atau perlu shutdown menyeluruh.

Uji tarik lepas (pull-off) adalah solusi praktis untuk mengukur kekuatan lekat coating terhadap baja, beton, atau aluminium. Metode ini menghasilkan angka objektif (MPa/psi) yang dapat dibandingkan dengan spesifikasi kontrak, rekomendasi produsen cat, atau standar inspeksi. Dengan data terukur, keputusan perbaikan menjadi lebih cepat dan terarah.

PCE-DAT 500 adalah adhesion tester digital portabel dari PCE Instruments yang dirancang untuk skenario seperti ini. Menggunakan pompa hidrolik manual dengan kepala pengukuran self-aligning, alat ini menampilkan hasil pada LCD, menyimpan data ke memori internal, dan mengekspor dalam format CSV melalui mini-USB. Artikel ini mengulas teknologi, fitur, pengalaman penggunaan, dan spesifikasi resmi—serta panduan aplikatif untuk sektor WTP/WWTP, F&B, farmasi, proses kimia, hingga teaching lab.

Mengenal teknologi pull-off pada adhesion tester

Prinsip kerja pull-off sederhana namun kuat: sebuah “dolly” (pelat kecil) direkatkan ke permukaan coating menggunakan epoxy dua komponen. Setelah perekat mengeras, alat menarik dolly tegak lurus permukaan dengan gaya yang meningkat secara terkontrol. Saat terjadi kegagalan—lapisan lepas dari substrat atau retak di dalam lapisan—alat menangkap nilai puncak gaya. Dengan mengetahui luas penampang dolly, nilai gaya tersebut dikonversi menjadi tegangan (MPa/psi) yang mewakili kekuatan lekat.

Teknologi ini penting jangka panjang karena:

• memberikan angka kuantitatif yang dapat di-trend dari waktu ke waktu, antar batch, antar kontraktor, dan antar area;

• memetakan mode kegagalan (adhesive, cohesive, atau kegagalan substrat) untuk diagnosis akar masalah: kebersihan permukaan, profil kekasaran, kesalahan proses curing, atau paparan kimia/kelembapan yang berlebihan;

• menjadi acuan penerimaan pekerjaan berdasarkan standar seperti ISO 4624/16276-1 dan ASTM D4541/D7234.

Dibandingkan metode tape test atau cross-hatch yang cenderung kualitatif, pull-off memberikan metrik yang lebih objektif, sangat berguna pada coating tebal, multilayer, atau pelapisan protektif pada infrastruktur kritis. Untuk fasilitas air minum, farmasi, F&B, atau kimia—di mana partikel cat lepas bisa menjadi sumber kontaminan—data pull-off adalah alat pengendalian risiko yang nyata.

Mengenalkan produk PCE-DAT 500

PCE-DAT 500 adalah adhesion tester portabel, hand-operated, dengan pembangkitan beban hidrolik. Hasil uji ditampilkan di LCD 2,36 inci dan dapat disimpan ke memori internal 16 MB, lalu diekspor dalam format CSV via mini-USB. Kepala pengukuran bersifat self-aligning sehingga penarikan lebih tegak lurus terhadap permukaan—mengurangi kesalahan akibat misalignment. Alat ini mendukung berbagai ukuran measuring head (dolly), memudahkan adaptasi untuk aneka standar dan substrat.

Keistimewaan dibanding kompetitor sekelas terletak pada kombinasi: rentang tekan luas hingga 80 MPa (11600 psi) untuk kebutuhan coating industri berat; interface mini-USB yang sederhana untuk ekspor; paket kelengkapan lapangan yang komprehensif (dolly 20 mm, cutting tool manual & elektrik, adhesive, gun, case); serta dukungan standar internasional (ISO 4624/16276-1, ASTM D4541/D7234, GB/T 5210). Bagi tim QA/QC, konfigurasi ini berarti lebih sedikit variabel logistik dan lebih cepat menuju data yang siap audit.

Desain dan ergonomi

Secara fisik, unit utama PCE-DAT 500 kompak (220 × 140 × 81 mm) dengan bobot kit 3,25 kg. Desain case membuat perangkat aman dibawa ke titik uji di plant maupun area lapangan. Antarmuka tombol sederhana memudahkan pengoperasian dengan sarung tangan: daya, navigasi menu, pilihan satuan, dan fungsi hold.

Sumber daya menggunakan baterai Li-ion 18650 3,7 V (kapasitas 3400 mAh) yang dapat diisi ulang. Adaptor AC 5 V/1 A disertakan, sehingga pengisian di workshop atau di kantor lapangan mudah dilakukan. Untuk sesi inspeksi panjang, kapasitas baterai ini cukup untuk banyak titik uji; fitur auto-power-off (1–10 menit) membantu menghemat daya.

Kondisi operasi yang direkomendasikan 0…50 °C dengan kelembapan 10…90 %RH. Kelas proteksi perangkat IP40, sehingga layak untuk lingkungan industri umum namun tidak untuk paparan air langsung atau debu ekstrem. Saat bekerja di area terbuka WTP/WWTP atau pabrik kimia, gunakan case pelindung, jaga kebersihan permukaan uji, dan hindari percikan.

Antarmuka dan pengalaman pengguna

Layar LCD 2,36 inci menampilkan satuan (MPa/psi), nilai instan, serta nilai puncak saat kegagalan terjadi. Navigasi menu ringkas; bahasa menu tersedia dalam English (GB), English, dan Chinese sesuai spesifikasi. Operator dapat mengatur auto-power-off 1–10 menit, memilih satuan, dan melakukan reset/zero sebelum pengujian.

Fitur kualitas hidup yang relevan:

• peak/hold memudahkan pencatatan angka puncak tanpa terburu-buru;

• memori internal 16 MB untuk menyimpan data, kemudian diekspor dalam format CSV via mini-USB;

• kompatibilitas standar internasional sehingga alur uji mudah disejajarkan dengan SOP internal.

Dalam praktik, alur kerja terasa natural: siapkan permukaan, rekatkan dolly, tunggu curing, pasang bridge/kepala ukur, lakukan penarikan hingga lepas, baca angka puncak, lalu tandai mode kegagalan di lembar inspeksi. Pengguna baru biasanya cepat fasih karena mekanisme hidrolik manual memberikan kontrol laju yang halus dan predictable.

Fitur-fitur cerdas/unggulan

• rentang pengukuran luas 0,4…80 MPa (25…11600 psi) dengan resolusi 0,01 MPa atau 1 psi dan akurasi ±1% FS, cukup untuk acceptance limit yang ketat pada coating protektif;

• kepala pengukuran self-aligning membantu menjaga gaya tarik tetap tegak lurus terhadap permukaan sehingga repeatability meningkat;

• berbagai ukuran measuring head/dolly memudahkan adaptasi skenario: dari panel datar, pipa (dengan adaptor), hingga beton;

• memori internal 16 MB dan ekspor CSV via mini-USB menyederhanakan dokumentasi—data bisa langsung dianalisis di Excel atau diimpor ke LIMS;

• auto power-off (1–10 menit) menjaga efisiensi energi;

• kit lapangan komplit: 20 pcs dolly 20 mm, cutting tool manual dan elektrik, adhesive 2-komponen, manual gun, case, dan aksesori pembersihan/penyegelan—meminimalkan jeda karena kekurangan alat bantu.

Dampak praktis untuk pengguna:

• penghematan waktu sampling karena setup konsisten dan pembacaan puncak otomatis;

• konsistensi audit berkat data rapi dan mudah diekspor;

• minim salah baca sebab nilai puncak ditahan pada layar;

• fleksibilitas aplikasi lintas industri: WTP/WWTP, pabrik minuman/dairy, farmasi, plating/galvanis, hingga teaching lab.

Kontrol eksternal dan integrasi sistem

PCE-DAT 500 menyediakan antarmuka mini-USB. Data hasil pengujian dapat diunduh sebagai file CSV dari memori internal 16 MB. Format ini ramah Excel dan mudah diimpor ke perangkat lunak statistik atau LIMS. Workflow umum:

1. kumpulkan data lapangan per titik (nilai puncak, satuan, waktu);

2. ekspor CSV, beri penamaan file berdasarkan area/WO;

3. kombinasikan dengan foto pola kegagalan dan metadata (batch cat, profil permukaan, suhu/kelembapan) untuk pelaporan audit;

4. lakukan trending: rata-rata per area, nilai minimum/maximum, dan identifikasi outlier untuk tindakan korektif.

Dengan alur seperti ini, keputusan perbaikan bisa dibuat cepat namun tetap terdokumentasi baik.

Spesifikasi teknis lengkap

Penjelasan awam: bayangkan Anda menarik “kancing” kecil (dolly) yang ditempelkan ke cat. Luas kancing diketahui; ketika terlepas, alat membaca gaya maksimum dan mengubahnya menjadi tekanan. Angka 80 MPa berarti lapisan mampu menahan gaya sangat tinggi sebelum lepas—cocok untuk coating industri berat. Resolusi 0,01 MPa membuat perbedaan kecil antartitik tetap terlihat, sementara akurasi ±1% FS memastikan hasil dapat dipercaya untuk keputusan QA.

Isi paket (Delivery Scope)

• 1× Adhesion Tester PCE-DAT 500

• 1× base 20 mm untuk measuring heads

• 20× measuring heads 20 mm

• 2× cutting tool untuk 20 mm measuring heads

• 1× electric cutting tool

• 1× two-component adhesive

• 1× manual gun untuk dual cartridges

• 1× 5 V / 1 A mains adaptor

• 1× USB-C cable

• 1× mini-USB cable

• 1× shoulder strap

• 1× sealing set

• 1× user manual

• 1× carrying case

Panduan memilih komponen tambahan

Pemilihan ukuran dolly dan aksesori memengaruhi rentang, resolusi, dan kenyamanan kerja.

Aksesori yang disarankan:

• set dolly cadangan berbagai diameter;

• epoxy 2-komponen sesuai substrat;

• trephine/cutting tool (manual & elektrik);

• adaptor untuk permukaan lengkung/pipa;

• kit pembersih: alkohol isopropil, kain bebas serat, sikat halus;

• timer kecil dan termometer/thermo-hygrometer untuk memantau curing.

Faktor yang memengaruhi hasil:

• kebersihan dan kekasaran permukaan (degreasing, blasting, atau sanding halus);

• suhu/kelembapan saat curing perekat;

• keselarasan (tegak lurus) kepala tarik;

• laju pembebanan yang stabil sesuai standar;

• konsistensi ukuran dolly antar titik uji.

Panduan penggunaan langkah demi langkah (kasus WTP)

Contoh kasus: verifikasi daya lekat coating epoxy di dinding tangki flokulasi yang dicurigai mengelupas.

1. rencanakan titik uji
   Pilih minimal 5 titik: 3 pada area bermasalah (dekat sambungan, dekat outlet) dan 2 pada area kontrol. Dokumentasikan lokasi dengan foto dan kode (T1–T5).

2. persiapan permukaan
   Bersihkan area selebar sedikit di atas diameter dolly dengan alkohol isopropil; keringkan. Lakukan pengamplasan ringan (bila diizinkan SOP) untuk meningkatkan adhesi perekat dolly tanpa merusak lapisan secara berlebihan. Pastikan permukaan kering dan bebas minyak.

3. pasang dolly
   Campur epoxy 2-komponen sesuai rasio. Oleskan tipis merata pada dolly 20 mm. Tempelkan tegak lurus, tekan ringan agar tidak ada rongga udara. Bersihkan sisa epoxy di tepi.

4. curing
   Tunggu sesuai rekomendasi perekat (sesuaikan suhu ruang WTP). Catat waktu mulai dan suhu/kelembapan. Hindari getaran dan kontak air.

5. scoring (bila dibutuhkan)
   Setelah curing, gunakan cutting tool untuk memotong cincin di sekeliling dolly hingga menembus lapisan namun tidak merusak substrat. Tujuannya memfokuskan gaya tarik pada area dolly.

6. set alat
   Nyalakan PCE-DAT 500, pilih satuan (MPa), pastikan zero/reset. Pasang bridge/kepala ukur self-aligning ke dolly dengan posisi tegak lurus.

7. tarik dengan laju terkontrol
   Operasikan pompa hidrolik manual, tingkatkan gaya secara stabil hingga terjadi kegagalan. Jangan memberikan hentakan. Perhatikan layar—nilai puncak akan tertahan.

8. catat data
   Tulis nilai puncak, satuan, kode lokasi, operator, suhu/kelembapan (jika tersedia), waktu curing, serta mode kegagalan (adhesive/cohesive/substrate). Ambil foto close-up permukaan kegagalan untuk dokumentasi.

9. bersihkan area
   Lepas sisa perekat dari substrat. Simpan dolly bekas sebagai bukti jika diperlukan audit.

10. evaluasi
    Bandingkan dengan acceptance criteria proyek. Jika nilai area bermasalah jauh lebih rendah dengan mode adhesive failure, kemungkinan besar isu ada pada persiapan permukaan (degreasing/blasting) atau kontaminasi saat aplikasi coating. Rencanakan spot repair atau tindakan korektif yang lebih luas berdasarkan trend data.

Kesimpulan dan rekomendasi

PCE-DAT 500 menghadirkan kombinasi yang dibutuhkan tim QA/QC: mekanisme tarik hidrolik yang stabil, kepala ukur self-aligning, layar jelas, memori internal dengan ekspor CSV, dan rentang 0,4–80 MPa yang luas. Dengan dukungan standar ISO 4624/16276-1 dan ASTM D4541/D7234, alat ini relevan untuk validasi pekerjaan coating pada WTP/WWTP, industri proses dan kimia, F&B, farmasi, hingga laboratorium pembelajaran.

Siapa yang paling diuntungkan?

• Pengelola utilitas dan fasilitas pengolahan air yang butuh bukti kuantitatif ketahanan coating anti-korosi.

• Pabrik F&B dan farmasi yang menuntut permukaan higienis bebas serpihan.

• Industri plating/galvanis dan kimia yang mengandalkan pelapisan sebagai pengendali korosi primer.

• Teaching lab yang memerlukan demonstrasi standar uji adhesi modern.

Jika alur kerja Anda menuntut dokumentasi ketat, manfaatkan ekspor CSV untuk integrasi dengan Excel/LIMS dan lampirkan foto pola kegagalan. Untuk pekerjaan pada pipa atau beton, pesan adaptor permukaan lengkung dan dolly berdiameter sesuai. Intinya: pilih konfigurasi kit yang mengikuti mayoritas kasus lapangan Anda agar inspeksi menjadi cepat, konsisten, dan siap diaudit.

FAQ singkat

Apakah PCE-DAT 500 bisa menyimpan data?
Bisa. Alat memiliki memori internal 16 MB dan data dapat diekspor dalam format CSV melalui mini-USB.

Standar apa yang didukung?
GB/T 5210, ASTM D4541/D7234, ISO 4624/16276-1—umum digunakan untuk uji adhesi coating pada substrat rigid dan beton.

Bagaimana ketahanan alat di lapangan?
Perangkat memiliki kelas proteksi IP40. Gunakan dengan case pelindung dan hindari paparan air langsung atau debu ekstrem.

Seberapa akurat pengukurannya?
Akurasi spesifikasi ±1% FS dengan resolusi 0,01 MPa (atau 1 psi), memadai untuk acceptance limit yang ketat pada coating industri.

Apakah bisa dipakai pada pipa?
Bisa, dengan adaptor permukaan lengkung dan pemilihan dolly yang sesuai agar kontak penuh dan penarikan tetap tegak lurus.
