PCE-IVE 330: Videoscope Teleskopik Untuk Inspeksi Area Sulit Dijangkau Pada Kendaraan Dan Mesin

Di lapangan, banyak temuan cacat dan potensi kegagalan pada kendaraan, mesin, maupun instalasi utilitas muncul di area yang “tidak ramah inspeksi”: rongga rangka, balik panel, saluran sempit, ruang di balik cover, hingga titik tinggi di atas head level. Ketika akses visual terbatas, teknisi sering mengandalkan asumsi, suara, atau tanda tidak langsung. Masalahnya, kerusakan awal seperti retak rambut pada komponen, klem longgar, serpihan asing, korosi lokal, atau kebocoran mikro kerap luput karena tidak terlihat—padahal dampaknya bisa berujung pada downtime, rework, klaim pelanggan, dan risiko keselamatan.

Jika inspeksi visual tidak dilakukan secara sistematis, dua skenario yang paling sering terjadi adalah: (1) pembongkaran berlebih hanya untuk “memastikan”, yang menghabiskan waktu dan meningkatkan risiko kerusakan sekunder; atau (2) pembongkaran tidak dilakukan sama sekali karena dianggap tidak efisien, sehingga akar masalah tertunda ditemukan. Di titik inilah alat inspeksi visual jarak jauh menjadi kebutuhan praktis: bukan untuk menggantikan keahlian teknisi, melainkan untuk mempercepat pembuktian kondisi aktual di area sulit dijangkau, dengan dokumentasi yang bisa ditinjau ulang untuk analisis dan laporan.

Deskripsi Singkat CE-IVE 330

PCE-IVE 330 adalah endoscope industri (videoscope) dengan tongkat teleskopik untuk diagnosis dan pemantauan area sulit dijangkau pada mesin, sistem, dan aplikasi inspeksi lapangan. Unit ini menampilkan hasil inspeksi melalui monitor LCD 8 inci, dengan kepala kamera fleksibel dan pencahayaan LED terintegrasi sehingga area gelap atau sempit tetap dapat diamati dengan jelas.

Dalam praktik, PCE-IVE 330 berguna ketika inspeksi visual perlu dilakukan tanpa pembongkaran besar: melihat kondisi permukaan internal, mengecek kelayakan komponen, memverifikasi penyebab gejala, dan mendokumentasikan temuan. Perangkat ini mendukung pengambilan foto dan perekaman video ke SD card, sehingga evidence inspeksi bisa disimpan, diputar ulang, dan dibagikan untuk kebutuhan QC, engineering review, maupun audit pekerjaan.

Keunggulan utamanya berada pada kombinasi jangkauan (teleskopik), visibilitas (monitor besar + LED), serta kemudahan dokumentasi (foto/video). Untuk tim maintenance, QC, dan engineer yang bekerja dengan target waktu, alat seperti ini biasanya menjadi “pemotong waktu tunggu”: mempercepat keputusan apakah perlu bongkar, lanjut operasi, atau lakukan tindakan korektif.

Fungsi & Kegunaan Produk

Pertanyaan praktisnya: bisa dipakai buat apa?

Jenis inspeksi yang didukung

PCE-IVE 330 pada dasarnya adalah alat inspeksi visual jarak jauh. Bukan alat ukur dimensi presisi, melainkan alat untuk melihat kondisi aktual dan merekamnya.

Contoh kegunaan yang relevan untuk otomotif dan industrial:

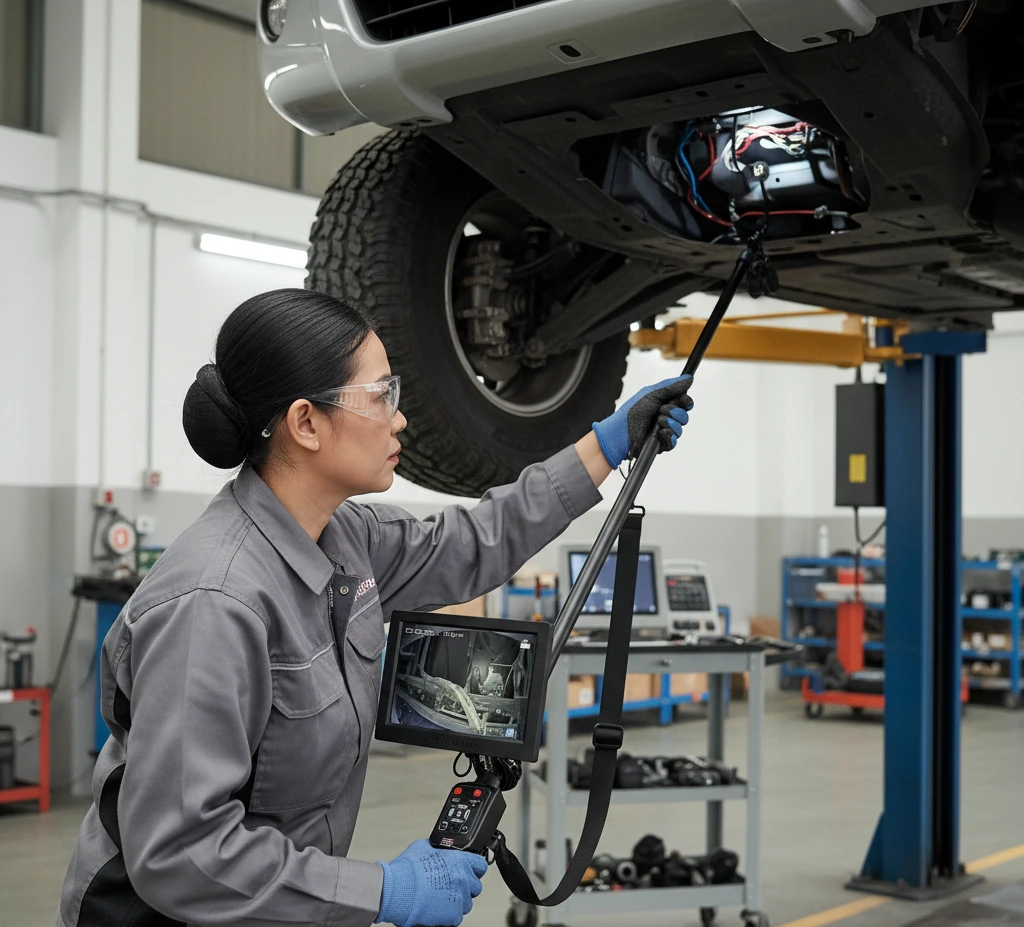

• Inspeksi area tersembunyi pada kendaraan tanpa membuka banyak panel:

  • Rongga rangka/chassis, frame rail, balik bumper, balik dashboard area tertentu

  • Ruang mesin: cek kebocoran, retak, kabel terkelupas, selang kendor

  • Saluran HVAC atau ducting sempit yang sulit dilihat langsung

• Diagnostik mesin dan sistem:

  • Mengidentifikasi titik retak/kerusakan pada komponen yang sulit dijangkau

  • Mengecek adanya benda asing (foreign object) di ruang sempit

• Inspeksi utilitas dan fasilitas:

  • Area tinggi atau sulit dijangkau di workshop/plant (hingga sekitar 2,3 m tongkat teleskopik, dan panjang set lengkap hingga sekitar 3 m)

• Dokumentasi QC dan pekerjaan:

  • Foto temuan sebelum–sesudah

  • Video untuk pembuktian kondisi, training internal, atau laporan inspeksi

Kondisi penggunaan yang umum

• Lokasi gelap: kepala kamera memiliki 12 LED putih dengan tingkat kecerahan yang dapat diatur

• Area sempit/berbelok: kepala kamera memiliki sambungan fleksibel dan dapat ditekuk untuk mengatur sudut pandang

• Area tinggi/sulit dijangkau: tongkat teleskopik membantu mencapai titik inspeksi tanpa tangga berlebih atau pembongkaran

Masalah yang diselesaikan

• Mengurangi pembongkaran “coba-coba” untuk menemukan sumber masalah

• Mempercepat verifikasi kondisi aktual sebelum keputusan perbaikan

• Meningkatkan kualitas dokumentasi temuan (evidence berbasis foto/video)

• Mengurangi risiko miss-diagnosis pada area yang tidak terlihat langsung

Bidang / Industri Pengguna

• Industri otomotif (aftermarket, bengkel fleet, inspeksi kendaraan operasional)

• Manufaktur & fabrikasi (inspeksi mesin produksi, area sempit di assembly)

• Maintenance & inspection (preventive/predictive maintenance, troubleshooting)

• Energi & utilitas (inspeksi panel, ducting, area instalasi yang sulit diakses)

• Fasilitas gedung & HVAC (saluran, ruang plafon, shaft)

• Perkapalan & maritim (ruang sempit, inspeksi kompartemen)

• QA/QC dan audit internal (dokumentasi temuan dan bukti inspeksi)

Keunggulan / Highlights

• Monitor LCD 8 inci memudahkan inspeksi detail di lapangan tanpa layar kecil

• Kepala kamera fleksibel: dapat ditekuk untuk mendapatkan sudut pandang yang relevan pada area berbelok

• 12 LED putih di kepala kamera dengan kecerahan yang dapat diatur untuk area gelap

• Tongkat teleskopik hingga 2,3 m, membantu inspeksi titik tinggi atau jauh tanpa akses rumit

• Fungsi foto dan perekaman video ke SD card untuk dokumentasi inspeksi

• Penyimpanan SD card 2–32 GB, praktis untuk kebutuhan rekaman lapangan

• Pengaturan kualitas gambar, frame rate, serta resolusi rekaman untuk menyesuaikan kondisi inspeksi

Perbandingan / Posisi Produk

Perbandingan & Posisi Produk

Di banyak workshop dan plant, inspeksi area sulit dijangkau sering dimulai dari metode konvensional: senter + cermin, atau membuka cover secara parsial. Metode ini murah dan cepat untuk kasus sederhana, tetapi performanya turun drastis saat lokasi gelap, sudut sempit, atau ketika dibutuhkan dokumentasi yang rapi.

PCE-IVE 330 berada di kelas videoscope portabel dengan keunggulan utama pada jangkauan teleskopik dan layar besar. Dibanding videoscope portabel sekelasnya yang mengandalkan probe pendek atau layar kecil, konfigurasi tongkat teleskopik membuat inspeksi area tinggi atau jauh lebih praktis untuk tim lapangan, terutama saat inspeksi dilakukan oleh satu orang.

Tabel berikut merangkum posisi manfaatnya (tanpa membandingkan merek lain):

Spesifikasi Teknis

Spesifikasi berikut dirangkum dari manual dan lembar spesifikasi PCE-IVE 330.

Tata Cara Pemakaian

Berikut langkah ringkas yang praktis untuk penggunaan harian, mengacu pada alur instruksi dan perakitan perangkat.

1. Persiapan alat

   • Pastikan baterai terisi dan SD card terpasang dengan arah yang benar.

   • Jika SD card baru pertama dipakai, lakukan format di perangkat agar kompatibel.

2. Perakitan cepat

   • Pasang guide roller ke tongkat teleskopik (membantu gerak dan mencegah gores).

   • Sambungkan kepala kamera ke konektor tongkat, lalu pasang rotary coupling dan operating element.

   • Pasang monitor dan kencangkan mur pengunci.

3. Nyalakan dan atur pencahayaan

   • Putar knob untuk menyalakan perangkat sekaligus mengaktifkan LED dan mengatur kecerahan.

4. Atur posisi dan jangkauan

   • Sesuaikan sudut monitor.

   • Tarik tongkat teleskopik sesuai kebutuhan (kencangkan sambungan agar tidak melorot).

5. Proses inspeksi

   • Arahkan kepala kamera; tekuk bagian fleksibel untuk sudut yang diinginkan.

   • Manfaatkan rotary coupling untuk mengatur arah kamera saat posisi terbatas.

6. Dokumentasi (foto/video)

   • Pada mode standby: tombol P/P untuk foto.

   • Mulai rekam sesuai pengaturan perangkat (pastikan DVR aktif bila ingin merekam).

7. Selesai dan penyimpanan

   • Hentikan rekaman, pastikan file tersimpan, lalu matikan perangkat.

   • Jangan melepas SD card saat proses rekam untuk menghindari file rusak.

Catatan penting lapangan:

• Jika SD card penuh dan overwrite aktif, perangkat akan menghapus sekitar 300 MB terakhir lalu melanjutkan rekaman. Ini membantu operasi inspeksi panjang, tetapi untuk QC biasanya lebih aman melakukan backup rutin setelah sesi inspeksi.

• Untuk inspeksi dekat, tarik kembali tongkat agar kontrol sudut lebih presisi.

Cara Kerja / Metode Pengukuran

PCE-IVE 330 bekerja dengan prinsip inspeksi visual jarak jauh:

• Kepala kamera menangkap citra area target (sensor CMOS).

• Pencahayaan 12 LED di kepala kamera menerangi area gelap; tingkat kecerahan dapat diatur agar tidak overexposure pada permukaan reflektif.

• Citra ditampilkan real-time pada monitor LCD 8 inci.

• Saat dokumentasi dibutuhkan, perangkat menyimpan foto/video ke SD card dengan pilihan kualitas, frame rate, dan resolusi rekaman.

Dari sudut pandang inspeksi industri, nilai metode ini bukan “angka ukur”, melainkan:

• validasi visual cepat,

• pengurangan ketidakpastian,

• traceability temuan (bukti foto/video),

• dan dukungan pengambilan keputusan perbaikan.

Kelengkapan Produk

Kelengkapan dapat bervariasi per paket, namun pada listing produk PCE-IVE 330 umumnya mencakup item berikut.

• Unit endoscope PCE-IVE 330

• Kepala kamera

• Monitor LCD 8 inci

• Baterai

• Tongkat teleskopik

• Swivel joint / rotary coupling

• Tali selempang (carrying strap)

• SD card

• Card reader

• Headphones

• Charging adapter

• Instruction manual

Manfaat bagi Pengguna

Manfaat yang biasanya langsung terasa di tim maintenance, QC, dan engineering:

• Efisiensi kerja

  • Mempercepat inspeksi tanpa bongkar besar, terutama untuk area tersembunyi dan titik tinggi.

  • Mengurangi waktu “trial-and-error” saat mencari sumber masalah.

• Peningkatan kualitas keputusan

  • Bukti visual membantu menentukan prioritas tindakan: lanjut operasi, monitor, atau shutdown terencana.

  • Mengurangi risiko salah diagnosis karena area krusial bisa dilihat langsung.

• Penghematan biaya

  • Menekan rework akibat pembongkaran yang tidak perlu.

  • Mengurangi downtime karena investigasi lebih cepat.

• Pengurangan kesalahan dan peningkatan traceability

  • Dokumentasi foto/video membuat temuan lebih mudah dikomunikasikan lintas tim (QC–maintenance–engineering).

  • Rekaman dapat dipakai untuk training teknisi dan standardisasi inspeksi.

FAQ

1. Untuk apa alat ini digunakan?
   Untuk inspeksi visual area yang sulit dijangkau pada kendaraan, mesin, dan sistem—menampilkan gambar real-time serta memungkinkan dokumentasi foto/video.

2. Apakah pengukurannya merusak material?
   Tidak. Inspeksi dilakukan secara visual menggunakan kamera dan pencahayaan LED, tanpa proses yang mengikis atau memotong material.

3. Bisa digunakan untuk material apa saja?
   Umumnya bisa untuk berbagai material (logam, plastik, karet) selama ada jalur akses fisik untuk kepala kamera dan area dapat diterangi. Kamera membantu melihat kondisi permukaan, sambungan, dan potensi anomali.

4. Apakah perlu kalibrasi?
   Tidak seperti alat ukur kuantitatif, videoscope berfokus pada tampilan visual. Namun, pengaturan dasar seperti waktu/tanggal, kualitas rekam, serta pengecekan fungsi LED dan penyimpanan SD card perlu dilakukan agar dokumentasi rapi dan dapat ditelusuri.

5. Siapa yang cocok menggunakan alat ini?
   Teknisi maintenance, engineer, QC/QA, inspector, dan decision maker yang membutuhkan verifikasi visual cepat di area sulit dijangkau, terutama saat dokumentasi temuan diperlukan.
