PCE-BTM 2000A-ICA: Belt Tension Meter Untuk Menjaga Keandalan Drive Belt Dan Mencegah Downtime Tak Terduga

Di banyak pabrik, akar masalah downtime sering terlihat “sepele”: V-belt atau timing belt yang tegangannya meleset dari rekomendasi. Terlalu kendor membuat slip, panas, dan keausan meningkat; terlalu kencang membebani bearing, poros, serta pulley. Dampaknya tidak berhenti pada satu komponen—getaran naik, efisiensi turun, temperatur meningkat, dan umur pakai rangkaian transmisi berkurang. Pada lini produksi yang berjalan kontinu, selisih kecil pada ketegangan belt bisa berubah menjadi jam berhenti produksi, scrap, atau kerusakan berantai.

Masalahnya, banyak teknisi masih mengandalkan “feel” (dipencet pakai jari) atau perkiraan defleksi tanpa standar yang konsisten. Cara ini sulit diulang antar-shift, sulit dibuktikan saat audit, dan rawan bias pengalaman. Di sinilah alat ukur ketegangan belt menjadi kebutuhan yang nyata: bukan sekadar untuk “cek cepat”, tetapi untuk memastikan drive belt bekerja pada kondisi optimal, terdokumentasi, dan bisa dipertanggungjawabkan dalam program reliability dan quality assurance.

Deskripsi Singkat PCE-BTM 2000A-ICA

PCE-BTM 2000A-ICA adalah belt tension meter optik untuk mengukur ketegangan belt berdasarkan frekuensi alami (Hz) saat belt dibuat bergetar dengan impuls kecil. Alat ini juga dapat menghitung gaya tegang (strand force) dalam Newton (N) atau pound-force (lbf) jika parameter massa belt dan panjang bentang (trum length) dimasukkan. Paket varian ICA menyertakan ISO Calibration Certificate untuk mendukung kebutuhan traceability dan kepatuhan prosedur kalibrasi di lingkungan industri.

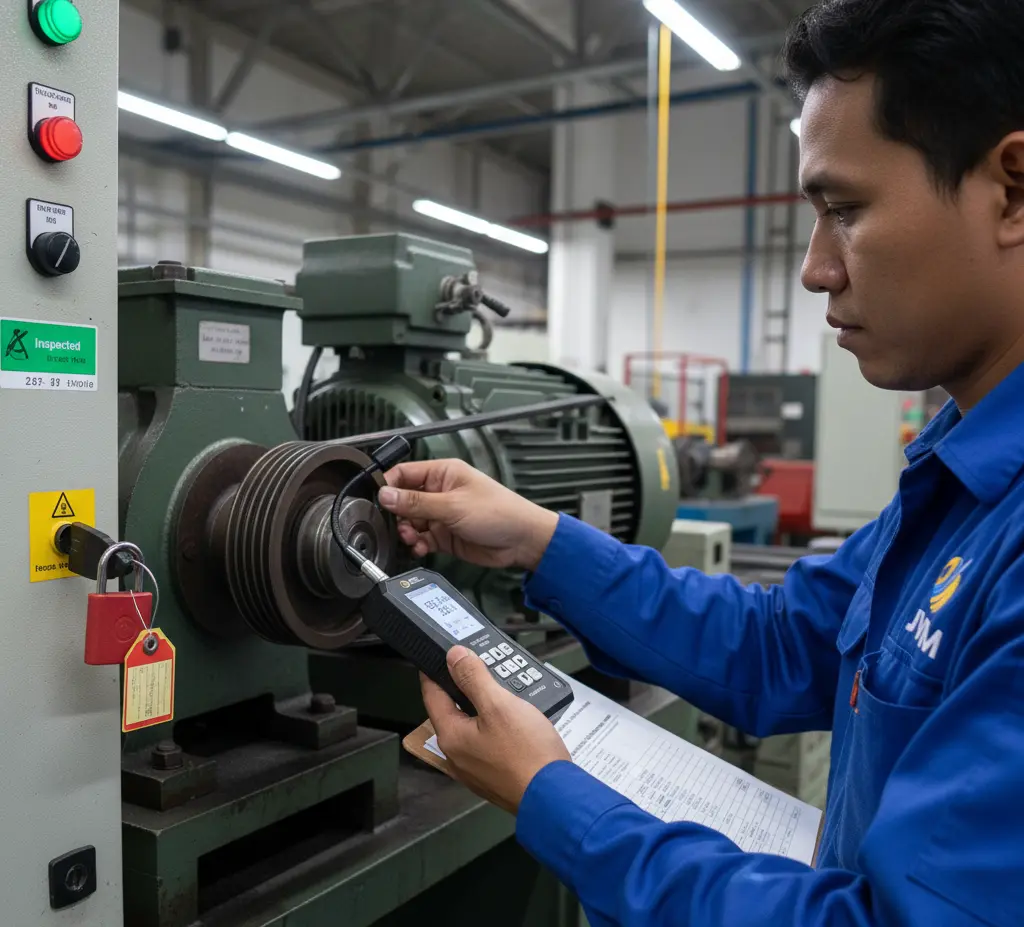

Dalam praktik lapangan, pendekatannya sederhana: belt dalam kondisi diam, sensor diarahkan ke belt, belt diberi impuls ringan (misalnya diketuk), lalu perangkat membaca frekuensi getaran dan menampilkannya pada layar grafis. Data dapat disimpan untuk trending, pembuktian quality control, atau evaluasi hasil perawatan.

Fungsi & Kegunaan Produk

Bisa dipakai buat apa?

• Jenis pengukuran

  • Mengukur frekuensi alami belt (Hz) untuk evaluasi ketegangan belt.

  • Menghitung gaya tegang belt (trum/strand force) dalam N atau lbf, dengan input massa belt per meter dan panjang trum.

• Kondisi penggunaan

  • Pengukuran dilakukan saat belt diam (bukan saat mesin berputar), sehingga lebih aman dan hasil lebih stabil untuk dibandingkan antar-periode.

  • Cocok untuk area sempit/akses sulit berkat sensor gooseneck fleksibel.

• Masalah yang diselesaikan

  • Mengubah pemeriksaan belt dari “perkiraan” menjadi pengukuran kuantitatif yang bisa diulang.

  • Membantu memastikan setelan tension setelah pemasangan belt baru, setelah alignment pulley, atau setelah perawatan bearing/motor.

  • Mendukung trending (naik-turun tension) untuk mencegah slip, squeal, overheating, dan premature wear.

  • Memudahkan pembuktian kepatuhan prosedur (terutama bila organisasi Anda mensyaratkan sertifikat kalibrasi).

Contoh aplikasi yang umum di lapangan:

• Verifikasi tension V-belt pada motor-pompa, blower, fan, kompresor, dan conveyor drive.

• Inspeksi belt toothed/timing pada sistem penggerak presisi.

• Quality control hasil pemasangan belt pada kegiatan commissioning, shutdown, atau overhaul.

Bidang / Industri Pengguna

Target pengguna yang paling sering membutuhkan pengukuran belt berbasis data:

• Industri manufaktur (food & beverage, chemical, packaging, general manufacturing)

• Pembangkit listrik & utilitas (fan, blower, pompa, cooling system)

• Industri pertambangan & material handling (belt conveyor drive, crusher feed system)

• Industri semen, pulp & paper, dan proses kontinu lainnya

• Automotive & komponen (test rig, line maintenance, fasilitas produksi)

• Maintenance & reliability services (condition monitoring, preventive maintenance, predictive maintenance)

• Quality control & engineering (commissioning, audit internal, dokumentasi standar kerja)

Keunggulan / Highlights

• Pengukuran berbasis frekuensi (Hz) yang cepat dan repeatable untuk evaluasi ketegangan belt.

• Perhitungan gaya tegang (N atau lbf) bila parameter belt dimasukkan, berguna untuk mengacu pada spesifikasi pabrikan drive/belt.

• Layar grafis kontras tinggi dan menu intuitif, mendukung beberapa bahasa menu untuk lingkungan kerja multinasional.

• Memori internal besar untuk dokumentasi: total hingga 750 data (15 folder × 50 titik).

• Sensor gooseneck fleksibel membantu pengukuran di ruang mesin sempit dan titik yang sulit dijangkau.

• Paket ICA menyertakan ISO Calibration Certificate untuk kebutuhan QA/QC dan traceability kalibrasi.

• Aksesori pendukung seperti magnetic holder memudahkan penempatan alat agar mudah dibaca saat pengukuran.

Perbandingan & Posisi Produk

Di lapangan, pengukuran ketegangan belt biasanya jatuh ke tiga pendekatan: metode manual, metode defleksi dengan gaya tertentu, atau metode berbasis frekuensi.

1. Dibanding metode manual/konvensional (feel/defleksi tanpa standar)

• Manual: cepat, tetapi sangat tergantung pengalaman, sulit konsisten antar-teknisi, dan sulit diaudit.

• PCE-BTM 2000A-ICA: memberi angka (Hz dan opsional N/lbf) yang bisa dicatat, dibandingkan dengan set point, dan ditrending.

2. Posisi dalam kategori alat sejenis (belt tension meter portabel berbasis frekuensi)

• Produk ini berada di kelas alat portabel untuk inspeksi dan maintenance: fokus pada kemudahan penggunaan, dokumentasi data, dan kemampuan menghitung gaya tegang dari parameter belt.

• Nilai tambah praktisnya ada pada kombinasi: sensor fleksibel, memori data yang rapi per folder, dan paket ISO Calibration Certificate untuk kebutuhan sistem mutu.

Tabel ringkas perbandingan manfaat (tanpa menyebut merek lain):

Spesifikasi Teknis

Spesifikasi berikut dirangkum dari dokumen produk yang Anda kirim.

Tata Cara Pemakaian

Berikut alur ringkas 5–7 langkah yang umum dipakai teknisi untuk hasil yang konsisten.

1. Persiapan alat

   • Pasang sensor ke socket dan kencangkan pengunci (knurled nut). Nyalakan alat.

2. Pastikan keselamatan kerja

   • Lakukan pengukuran pada sistem yang mati. Hindari pengukuran pada belt yang sedang berputar.

3. Kalibrasi cepat (zero-point calibration)

   • Jalankan menu kalibrasi sensor sesuai petunjuk perangkat (kalibrasi titik nol) sebelum seri pengukuran, terutama setelah restart.

4. Set parameter (opsional, bila ingin hasil gaya N/lbf)

   • Masukkan belt mass (kg/m) dan trum length (m) pada menu Force agar alat dapat menghitung trum/strand force.

5. Posisi sensor dengan benar

   • Arahkan sensor sehingga garis/diode pengukuran sejajar dengan belt. Jaga jarak sensor ke belt sekitar 10–25 mm dan usahakan berada di tengah bentang belt (load trum).

6. Buat belt bergetar

   • Beri impuls kecil (misalnya diketuk ringan) untuk memunculkan getaran alami, lalu baca hasil frekuensi (Hz) pada layar.

7. Simpan hasil (bila perlu)

   • Tekan OK untuk menyimpan pembacaan ke folder aktif. Ini memudahkan dokumentasi dan trending.

Catatan penting untuk repeatability:

• Minimalkan gerakan tangan saat pembacaan; untuk titik yang “sensitif”, penyangga/tripod (opsional) membantu mengurangi vibrasi manusia agar pembacaan lebih stabil.

Cara Kerja / Metode Pengukuran

PCE-BTM 2000A-ICA menggunakan prinsip pengukuran optik berbasis frekuensi alami belt. Ketika belt diberi impuls kecil, belt berosilasi pada frekuensi tertentu yang terkait dengan ketegangan belt dan karakteristik fisiknya. Sensor optik membaca osilasi tersebut (frekuensi dalam Hz) dan menampilkannya pada layar grafis.

Jika pengguna memasukkan massa belt per meter dan panjang bentang (trum length), perangkat menghitung gaya tegang (trum/strand force). Secara praktis, ini membantu menjembatani dua bahasa yang sering dipakai di lapangan:

• Frekuensi (Hz) untuk verifikasi cepat yang repeatable.

• Gaya (N/lbf) untuk mencocokkan target yang sering dicantumkan pabrikan drive/belt.

Kelengkapan Produk

Kelengkapan standar (sesuai dokumen yang Anda kirim):

• Unit utama belt tension meter (PCE-BTM 2000A-ICA)

• Sensor standar pada gooseneck

• Magnetic holder

• Baterai (AAA) untuk penggunaan awal

• Carrying bag / service bag

• Operating instructions / user manual

• ISO Calibration Certificate (khusus varian ICA)

Aksesori opsional yang relevan untuk pekerjaan lapangan (tergantung kebutuhan titik ukur):

• Sensor gooseneck versi berbeda untuk area sulit dijangkau

• Tripod untuk menjaga posisi sensor stabil

• Mallet untuk memudahkan pemberian impuls frekuensi

Manfaat bagi Pengguna

Manfaat nyata yang biasanya paling terasa oleh teknisi, QC, dan engineer:

• Efisiensi kerja

  • Setup cepat dan pembacaan langsung (Hz), mengurangi trial-and-error saat setel tension.

• Peningkatan kualitas dan konsistensi

  • Mengurangi variasi hasil antar-personel/shift karena berbasis angka dan prosedur yang dapat diulang.

• Penghematan biaya

  • Mengurangi risiko slip dan overheating akibat under-tension, serta mengurangi beban berlebih pada bearing akibat over-tension—dua penyebab klasik biaya perawatan membengkak.

• Pengurangan kesalahan dan konflik interpretasi

  • Data tersimpan rapi (folder per aset/line) sehingga mudah ditunjukkan saat handover, audit internal, atau evaluasi vendor.

• Mendukung program reliability

  • Cocok untuk trending berkala: saat nilai frekuensi berubah konsisten dari baseline, tim bisa mengecek alignment, kondisi pulley, atau degradasi belt sebelum gagal total.

FAQ

1. Untuk apa alat ini digunakan?
   Untuk mengukur ketegangan belt secara kuantitatif melalui frekuensi (Hz), dan bila diperlukan menghitung gaya tegang (N/lbf) dengan memasukkan parameter belt.

2. Apakah pengukuran merusak material?
   Tidak. Pengukuran dilakukan tanpa kontak mekanis yang “membebani” belt; belt hanya diberi impuls kecil agar bergetar.

3. Bisa digunakan untuk material atau tipe belt apa saja?
   Umumnya relevan untuk belt transmisi dan belt conveyor seperti V-belt, toothed belt, ribbed belt, drive belt, dan conveyor belt, selama belt dapat dibuat bergetar dan frekuensinya dapat dibaca.

4. Apakah perlu kalibrasi?
   Dalam praktik yang baik, ya. Perangkat mendukung kalibrasi sensor (zero-point), dan varian ICA menyertakan ISO Calibration Certificate untuk kebutuhan sistem mutu.

5. Siapa yang cocok menggunakan alat ini?
   Teknisi maintenance, engineer reliability, QC/QA, commissioning engineer, serta decision maker yang perlu standar kerja terukur untuk pengelolaan aset belt-driven dan conveyor.
