Strategi Kontrol Ketebalan Minimum Skin Panel dengan NOVOTEST UT-1M-ST

Kegagalan struktural pada skin panel pesawat terbang bukanlah sekadar anomali teknik; ia merupakan ancaman laten yang dapat berujung pada bencana katastrofik. Salah satu pemicu utamanya adalah defek penipisan (thinning) di bawah ketebalan minimum desain yang sering kali lolos dari inspeksi visual konvensional. Dalam konteks ini, kontrol ketebalan minimum skin panel menjadi benteng terakhir yang memastikan setiap lembar aluminium yang membentuk fuselage atau sayap pesawat memiliki integritas mekanis sesuai spesifikasi.

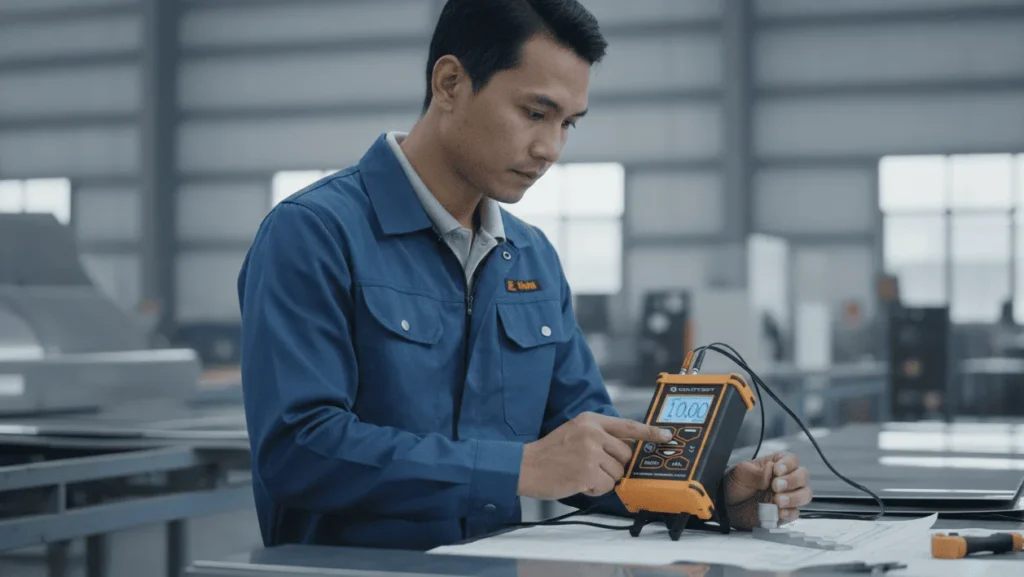

NOVOTEST UT-1M-ST hadir sebagai instrumen ultrasonic thickness gauge yang merevolusi strategi pengukuran ini, menawarkan presisi tinggi, kemampuan data logging digital, dan ketangguhan operasional di lingkungan produksi yang keras. Artikel ini mengupas secara komprehensif bagaimana perangkat ini, dipadukan dengan metodologi ketat berbasis standar AS9100 Rev D, memberdayakan produsen aerospace untuk mencapai zero-escape defect. Bagi sektor manufaktur penerbangan yang beroperasi di Indonesia, ketersediaan alat ini melalui distributor resmi seperti CV. Java Multi Mandiri memastikan dukungan teknis dan aftersales yang kredibel, mendukung ekosistem kualitas yang berkelanjutan tanpa mengaburkan perannya sebagai penyedia solusi pengukuran, bukan biro inspeksi.

1. Apa Itu Kontrol Ketebalan Minimum Skin Panel?
2. Penyebab Defect Ketebalan Minimum pada Skin Panel Aluminium
3. Dampak Kegagalan Kontrol Ketebalan Minimum di Industri Aerospace
4. Strategi Deteksi dan Pencegahan Defect Ketebalan Minimum
5. Prosedur Pengukuran Berulang dengan NOVOTEST UT-1M-ST
6. Verifikasi Kalibrasi Sesuai AS9100 Rev D
7. Peran NOVOTEST UT-1M-ST dalam Memastikan Ketebalan Minimum
8. Fitur Unggulan untuk Kontrol Ketebalan Minimum
9. Dokumentasi dan Kompatibilitas Digital
10. Studi Kasus: Implementasi pada Lini Produksi Skin Panel
11. CONCLUSION
12. FAQ
    1. Apakah NOVOTEST UT-1M-ST dapat mengukur skin panel yang sudah terpasang di pesawat?
    2. Bagaimana cara memastikan akurasi saat mengukur aluminium dengan ketebalan di bawah 1 mm?
    3. Apakah alat ini menyediakan sertifikat kalibrasi sesuai standar AS9100?
    4. Berapa lama baterai tahan saat digunakan terus-menerus di lantai produksi?
    5. Bisakah data pengukuran langsung diintegrasikan dengan software SPC kami?
13. References

Apa Itu Kontrol Ketebalan Minimum Skin Panel?

Kontrol ketebalan minimum skin panel merupakan serangkaian aktivitas verifikasi dan validasi dimensi kritis pada komponen lembaran aluminium atau paduan ringan yang digunakan sebagai kulit pesawat. Inti dari prosedur ini adalah memastikan bahwa ketebalan aktual di setiap titik inspeksi tidak berada di bawah ambang batas minimum yang ditetapkan oleh insinyur desain. Defek yang diidentifikasi dalam kategori ini secara kuantitatif didefinisikan sebagai kondisi di mana ketebalan terukur (actual thickness) lebih kecil dari ketebalan minimum yang diizinkan (minimum design thickness), yang umumnya terjadi setelah melalui proses forming, machining, atau chemical milling.

Peran kontrol ketebalan dalam quality assurance industri aerospace tidak dapat dinegosiasikan. Ia bukan sekadar langkah inspeksi akhir, melainkan elemen integral dari statistical process control yang proaktif. Standar AS9100 Rev D, khususnya pada klausul 8.5.1 tentang Control of Production and Service Provision serta klausul 8.6 tentang Release of Products and Services, secara eksplisit menekankan perlunya verifikasi karakteristik kritis produk. Ketebalan skin panel adalah salah satu karakteristik kunci yang harus diverifikasi dengan metode tervalidasi.

Tantangan pengukuran non-destruktif pada skin panel muncul karena geometri part yang kompleks. Panel sering kali memiliki kontur aerodinamis lengkung ganda (double curvature), area nose radius yang sempit, dan zona transisi ketebalan gradual. Metode destruktif seperti potong-dan-ukur (cut-up inspection) ekonomis tidak layak untuk inspeksi 100%. Di sinilah teknologi ultrasonic testing menemukan relevansinya, memungkinkan pengukuran dari satu sisi akses dengan resolusi tinggi tanpa merusak integritas komponen.

Penyebab Defect Ketebalan Minimum pada Skin Panel Aluminium

Memahami etiologi penipisan adalah prasyarat untuk merancang strategi pencegahan yang efektif. Salah satu penyebab dominan adalah proses stretch forming atau age forming yang tidak seragam. Ketika lembaran aluminium ditarik di atas dies untuk membentuk kontur aerodinamis, distribusi regangan plastis tidak selalu homogen. Area dengan elongasi tinggi, seperti nose radius atau pocket yang dalam, mengalami penipisan lokal yang dapat menembus batas toleransi jika parameter proses seperti kecepatan tarik, tekanan blank holder, atau pelumasan tidak dioptimalkan.

Kesalahan pemilihan atau pemakaian dies dan tooling juga berkontribusi signifikan. Dies yang telah mengalami keausan (wear) atau memiliki kekasaran permukaan berlebih menghasilkan gesekan yang tidak terprediksi selama proses forming. Gesekan ini mengubah pola aliran material, sehingga prediksi penipisan berbasis finite element analysis (FEA) di fase engineering tidak lagi akurat. Inspektur kualitas kerap menemukan titik-titik penipisan anomali yang tidak terprediksi oleh simulasi awal akibat variabel ini.

Proses perbaikan (repair) seperti pengelasan dan penggerindaan berlebih merupakan sumber defect iatrogenik. Ketika cacat permukaan minor ditemukan setelah forming, teknisi mungkin melakukan grinding lokal untuk menghilangkan scratch atau die mark. Tanpa kontrol kedalaman yang presisten, tindakan korektif ini justru menciptakan defek ketebalan minimum. Demikian pula, wear and tear roll pada proses rolling mill di pabrik aluminium pemasok, jika tidak terpantau secara periodik, dapat menghasilkan variasi ketebalan longitudinal pada raw material yang baru terdeteksi setelah part selesai difabrikasi. Variasi ini sering bersifat sistematis, memengaruhi keseluruhan batch produksi.

Dampak Kegagalan Kontrol Ketebalan Minimum di Industri Aerospace

Konsekuensi dari lolosnya defek ketebalan minimum ke inspeksi final atau, lebih buruk lagi, ke dalam struktur pesawat yang beroperasi, bersifat multidimensional dan eskalatif. Dari perspektif integritas struktural, penurunan ketebalan di bawah batas desain secara langsung mengurangi luas penampang efektif yang menahan beban. Kekuatan tarik (tensile strength) komponen menurun secara proporsional, namun dampak yang lebih serius adalah penurunan dramatis fatigue life. Inisiasi retak fatigue terjadi jauh lebih awal pada area tipis yang mengalami konsentrasi tegangan (stress concentration). Dalam kondisi operasional yang melibatkan siklus pressurization dan depressurization fuselage berulang—terkadang mencapai puluhan ribu siklus selama masa pakai pesawat—sebuah skin panel yang kekurangan ketebalan 10% saja dapat mengalami kegagalan fatigue prematur.

Keselamatan penerbangan menjadi taruhan tertinggi. Kegagalan skin panel dapat memicu dekompresi eksplosif, kehilangan kontrol struktur penerbangan, atau kerusakan sistem vital yang terletak di belakang panel tersebut. Regulator keselamatan penerbangan global seperti Federal Aviation Administration (FAA) dan European Union Aviation Safety Agency (EASA) memberlakukan airworthiness directives yang ketat terhadap setiap temuan non-conformity semacam ini. Non-compliance terhadap regulasi dan standar Original Equipment Manufacturer (OEM) seperti Boeing atau Airbus dapat berujung pada penghentian delivery, audit mendadak, hingga pencabutan sertifikasi Production Organization Approval (POA).

Dari sisi finansial, kerugian yang ditimbulkan sangat substansial. Scrap part yang tidak dapat dirework, biaya investigasi root cause, penundaan pengiriman, dan potensi klaim garansi atau liability jika defect ditemukan oleh operator maskapai, semuanya menciptakan beban ekonomi yang menghindari anggaran kualitas preventif. Investasi pada sistem kontrol ketebalan yang robust pada tahap produksi jauh lebih efisien daripada menanggung biaya kegagalan yang tereskalasi.

Strategi Deteksi dan Pencegahan Defect Ketebalan Minimum

Strategi efektif untuk mengendalikan risiko ini bertumpu pada tiga pilar, yang semuanya diakomodasi oleh NOVOTEST UT-1M-ST. Pertama, pemilihan teknik pengukuran ultrasonic thickness yang tepat, di mana mode pulsa-echo dengan transduser dual-element frekuensi tinggi terbukti optimal untuk material tipis karena meminimalkan dead zone dan meningkatkan resolusi dekat permukaan. Kedua, integrasi inspeksi multi-titik dalam rencana kualitas (control plan), di mana grid inspeksi ditentukan berdasarkan analisis risiko penipisan dari simulasi forming atau data historis. Titik-titik kritis seperti radius, pocket bottom, dan area transisi mendapat jumlah titik ukur yang lebih rapat. Ketiga, penyetelan alarm batas minimum langsung pada alat ukur (on-gauge alarming), yang memungkinkan operator lantai produksi mengambil keputusan real-time: setiap pembacaan di bawah threshold memicu peringatan audible dan visual, sehingga part suspect segera diisolasi tanpa harus menunggu analisis data post-process.

Prosedur Pengukuran Berulang dengan NOVOTEST UT-1M-ST

Prosedur baku dimulai dengan penentuan grid ukur dan titik kritis berdasarkan engineering drawing part. QA engineer mengidentifikasi zona-zona yang secara historis rentan terhadap penipisan, lalu mendefinisikan matriks koordinat pengukuran. Pada permukaan skin panel yang melengkung dan tipis, teknik kopling probe menjadi kritis. NOVOTEST UT-1M-ST, dengan kompatibilitas transduser universalnya, memungkinkan penggunaan probe berdiameter kecil dengan delay line khusus yang mampu mengikuti kontur melengkung tanpa kehilangan akustik coupling. Gel couplant yang sesuai, biasanya berbasis gliserin untuk aluminium aerospace, diaplikasikan dengan konsisten.

Setiap titik pada grid harus direkam datanya secara lengkap: nilai rata-rata, minimum, dan maximum dari beberapa pembacaan. Mode pemrosesan statistik pada alat mengotomatiskan komputasi ini, mengurangi subjektivitas operator. Siklus pengukuran ulang diterapkan untuk konfirmasi pada setiap titik yang menunjukkan pembacaan mendekati atau di bawah batas alarm. Operator melakukan tiga kali repeat measurement pada lokasi yang ditandai; jika dua dari tiga pembacaan konsisten di bawah threshold, maka part otomatis ditahan untuk review material review board (MRB). Data yang terekam—termasuk timestamp, part number, ID operator, dan hasil numerik—terstruktur dalam memori alat, siap untuk ditransfer untuk arsip mutu.

Verifikasi Kalibrasi Sesuai AS9100 Rev D

Klausul 7.1.5 AS9100 Rev D tentang Monitoring and Measuring Resources menuntut traceability pengukuran ke standar nasional atau internasional. NOVOTEST UT-1M-ST merespons tuntutan ini melalui fitur kalibrasi cepat menggunakan sampel ketebalan bawaan (built-in reference block). Prosedurnya melibatkan penyesuaian velocity material secara otomatis terhadap blok standar aluminium 7075 atau 2024 yang umum digunakan di aerospace, diikuti dengan zero adjustment untuk mengompensasi delay line transduser.

Frekuensi verifikasi kalibrasi ditentukan oleh organisasi dalam calibration procedure-nya, umumnya pada awal setiap shift dan setelah penggantian transduser atau baterai. Setiap aktivitas kalibrasi direkam dalam logbook elektronik yang tertanam dalam instrumen. Untuk keperluan audit internal maupun eksternal oleh badan sertifikasi atau pelanggan OEM, alat ini mampu menghasilkan template sertifikat digital yang berfungsi sebagai bukti kelayakan alat ukur. Sertifikat ini memuat informasi standar yang digunakan, deviasi terukur, tanggal dan waktu kalibrasi, serta identitas alat. Dokumentasi ini mengeliminasi kerentanan paper-based record yang rentan hilang atau tidak terbaca, sekaligus memenuhi prinsip documented information yang menjadi core AS9100.

Peran NOVOTEST UT-1M-ST dalam Memastikan Ketebalan Minimum

Dirancang khusus untuk operasi di lingkungan ekstrem, NOVOTEST UT-1M-ST mengemas seperangkat kapabilitas yang menjawab kebutuhan spesifik kontrol ketebalan skin panel. Akurasinya yang mencapai ±0.1 mm untuk rentang pengukuran aluminium mulai dari 0.5 mm menjadikannya instrumen yang presisi untuk mendeteksi penipisan kritis. Antarmuka perangkat yang intuitif memungkinkan supervisor dengan mudah mengatur ambang batas minimum alarm sesuai drawing requirement.

Ketika pembacaan melampaui threshold yang ditetapkan, alarm audible dan visual aktif seketika, menyediakan mekanisme deteksi instan yang tidak bergantung pada interpretasi operator. Yang paling krusial untuk lingkungan AS9100 adalah kemampuan data logging dan transfer ke PC; semua hasil pengukuran dapat diekspor dan diintegrasikan ke dalam sistem dokumentasi mutu perusahaan, menciptakan rantai traceability yang tak terputus. Desain rugged dengan casing aluminium tambahan memastikan instrumen ini bertahan di lantai produksi yang keras, dari area forming hingga assembly line. Di Indonesia, CV. Java Multi Mandiri sebagai supplier dan distributor alat ukur dan pengujian menyediakan NOVOTEST UT-1M-ST beserta dukungan teknis dan pelatihan awal yang esensial, memastikan tim quality control pelanggan dapat langsung mengoperasikan alat secara optimal dan sesuai standar.

Fitur Unggulan untuk Kontrol Ketebalan Minimum

Di luar fungsi dasar pengukuran, beberapa fitur unggulan NOVOTEST UT-1M-ST secara langsung memperkuat strategi pencegahan defect. Mode A-Scan menyediakan visualisasi sinyal ultrasonik real-time, memungkinkan inspektur untuk memverifikasi integritas sinyal dan mendeteksi anomali internal seperti delaminasi atau inklusi yang mungkin menyertai penipisan. Ini adalah kemampuan yang sangat berharga karena defect ketebalan sering kali bukan defect tunggal.

Fungsi diferensial (differential mode) memampukan operator untuk langsung membaca deviasi ketebalan terukur terhadap nilai nominal desain. Alih-alih mencatat nilai absolut dan menghitung manual, layar menampilkan “+0.02 mm” atau “-0.15 mm” secara langsung setelah nilai nominal dimasukkan. Ini mempercepat interpretasi data secara signifikan, khususnya pada inspeksi multi-titik dengan ratusan pembacaan. Sementara itu, konfigurasi multi-probe memperluas fleksibilitas alat untuk menangani variasi ketebalan dan material dalam satu lini. Sebuah transduser 5 MHz dengan delay line optimal untuk rentang tipis 0.5–5 mm, sedangkan transduser 2.25 MHz lebih sesuai untuk panel yang lebih tebal atau forging struktural. Alat secara otomatis mengenali pengaturan probe dan memuat parameter terkait.

Berikut adalah tabel spesifikasi teknis kunci yang relevan untuk aplikasi kontrol ketebalan skin panel:

Dokumentasi dan Kompatibilitas Digital

Era inspeksi berbasis kertas telah bergeser menuju model paperless quality assurance yang dipersyaratkan oleh OEM aerospace mutakhir. NOVOTEST UT-1M-ST mendukung transformasi ini secara native. Format ekspor data dalam CSV atau XLS memungkinkan data mentah hasil pengukuran langsung diimpor ke dalam sistem ERP atau QMS yang telah ada tanpa memerlukan entri manual yang rentan terhadap human error. Setiap record pengukuran disertai metadata: identifikasi part number yang terprogram di alat, timestamp, dan hasil statistik dasar (mean, min, max).

Penyimpanan ribuan record secara onboard memberikan kemandirian operasional selama satu siklus produksi tanpa perlu pengunduhan berkala. Lebih jauh, data yang diekspor dapat menjadi input langsung bagi software Statistical Process Control (SPC). Insinyur kualitas dapat memplot tren ketebalan per part, per batch, atau per tooling secara longitudinal, mengaplikasikan aturan Western Electric untuk mendeteksi pergeseran proses secara dini. Jika data menunjukkan kecenderungan penipisan sistematis pada part yang dihasilkan oleh dies tertentu, maka tindakan pemeliharaan atau penggantian dies dapat dijadwalkan sebelum menghasilkan defect yang sebenarnya. Ini adalah esensi dari predictive quality.

Studi Kasus: Implementasi pada Lini Produksi Skin Panel

Sebuah pabrik fabrikasi komponen aerospace di kawasan Asia Tenggara menghadapi masalah reject rate tinggi sebesar 8% pada skin panel leading edge horizontal stabilizer. Defek utamanya adalah penipisan lokal di bawah toleransi minimum 0.9 mm pada area nose radius yang terbentuk melalui proses stretch forming. Investigasi awal menunjukkan inspeksi sebelumnya menggunakan alat ukur portable lama dengan probe kontak yang tidak optimal untuk radius ketat, sehingga sebagian besar titik kritis tidak terukur dengan andal. Data inspeksi pun masih dicatat manual pada travel sheet, menyulitkan analisis tren.

Manajemen kualitas memutuskan untuk menerapkan NOVOTEST UT-1M-ST sebagai instrumen standar untuk inspeksi seluruh skin panel kritis. Grid pengukuran 20×20 mm diterapkan secara ketat pada zona radius, sementara area flat menggunakan grid 50×50 mm. Alarm langsung diset pada 0.9 mm, sesuai batas minimum drawing. Setiap pembacaan yang memicu alarm harus dikonfirmasi dengan tiga kali pengukuran ulang. Seluruh data secara otomatis tersimpan dan diunduh mingguan untuk analisis control chart.

Hasil setelah tiga bulan implementasi menunjukkan perbaikan dramatis. Reject rate akibat penipisan turun dari 8% menjadi 0.2%, sebuah reduksi 97.5%. Penurunan ini bukan semata karena deteksi yang lebih baik, tetapi juga karena data tren yang dihasilkan memungkinkan tim proses secara proaktif melakukan maintenance dies dan mengkalibrasi ulang parameter mesin forming sebelum menghasilkan defect masif. “Pelatihan operator hanya butuh waktu satu jam, dan fitur alarm-nya langsung dipahami semua orang. Kami tidak perlu lagi menerka-nerka apakah sebuah titik sudah di bawah batas atau belum; alatnya yang memutuskan,” ujar Supervisor QC lini tersebut. Keberhasilan ini mendorong adopsi alat yang sama untuk seluruh lini skin panel di plant tersebut, sekaligus memperkuat posisi mereka dalam menghadapi surveillance audit AS9100 berikutnya.

Kesimpulan

Strategi kontrol ketebalan minimum skin panel yang efektif tidak dapat lagi bertumpu pada metode inspeksi sporadis dan pencatatan manual. Tuntutan presisi aerospace, rigotitas dokumentasi AS9100 Rev D, dan tekanan ekonomi untuk minimasi scrap meniscayakan pendekatan yang lebih terintegrasi, real-time, dan berbasis data. NOVOTEST UT-1M-ST menjawab kebutuhan ini melalui kombinasi akurasi pengukuran tinggi, mode A-Scan verifikatif, alarm batas minimum yang terprogram, dan kapabilitas digital untuk traceability penuh. Dari identifikasi risiko pada kontur kritis hingga pengarsipan hasil untuk audit, alat ini menjadi tulang punggung quality assurance modern. Untuk mewujudkan implementasi yang mulus dan memperoleh dukungan teknis lokal yang responsif, menggandeng pemasok terpercaya seperti CV. Java Multi Mandiri—yang secara spesifik menyediakan alat ukur dan pengujian untuk industri—merupakan langkah strategis. Investasi pada teknologi ini bukan hanya tentang compliance, tetapi tentang membangun reputasi manufaktur yang zero-defect dan berdaya saing global.

FAQ

Apakah NOVOTEST UT-1M-ST dapat mengukur skin panel yang sudah terpasang di pesawat?

Alat ini secara prinsip mampu melakukan pengukuran pada struktur terpasang karena metode ultrasonic hanya memerlukan akses satu sisi. Namun, aplikasi pada pesawat utuh memerlukan pertimbangan khusus seperti pemilihan probe yang sesuai untuk area terbatas, kalibrasi pada material yang identik, serta mengacu pada structural repair manual (SRM) OEM. Untuk inspeksi in-service pesawat, prosedur detail dan sertifikasi personel NDT level II umumnya diperlukan.

Bagaimana cara memastikan akurasi saat mengukur aluminium dengan ketebalan di bawah 1 mm?

Akurasi pada rentang sub-milimeter sangat bergantung pada tiga faktor. Pertama, menggunakan transduser frekuensi tinggi (10–15 MHz) dengan delay line yang tepat untuk memisahkan echo eksitasi dari echo backwall. Kedua, melakukan kalibrasi velocity dan zero offset pada blok referensi dengan ketebalan yang dekat dengan target ukur, idealnya memiliki step block bersertifikat di rentang 0.5–2.0 mm. Ketiga, menerapkan tekanan probe dan jumlah couplant yang konsisten. NOVOTEST UT-1M-ST memiliki pengaturan ini dan mampu mencapai akurasi ±0.1 mm.

Apakah alat ini menyediakan sertifikat kalibrasi sesuai standar AS9100?

Ya, alat ini mendukung pembuatan sertifikat digital kalibrasi yang memenuhi persyaratan documented information AS9100 Rev D. Sertifikat ini merekam aktivitas kalibrasi menggunakan blok standar bawaan atau eksternal yang tertelusur ke standar nasional/internasional. Organisasi pengguna bertanggung jawab untuk memastikan blok standar eksternal yang digunakan telah dikalibrasi oleh laboratorium terakreditasi ISO/IEC 17025 untuk menutup rantai traceability.

Berapa lama baterai tahan saat digunakan terus-menerus di lantai produksi?

Dengan baterai alkaline atau rechargeable NiMH standar, NOVOTEST UT-1M-ST dapat beroperasi secara kontinu hingga 20–30 jam. Penggunaan lampu latar layar (backlight) secara intensif dan mode B-scan yang memerlukan pemrosesan grafis lebih tinggi dapat mengurangi durasi ini. Untuk operasi tiga shift, disarankan menyediakan baterai cadangan yang dapat ditukar dengan cepat tanpa memengaruhi sesi pengukuran yang sedang berlangsung.

Bisakah data pengukuran langsung diintegrasikan dengan software SPC kami?

Data dapat diekspor dalam format universal CSV atau XLS melalui port USB. File ini kemudian dapat diimpor ke dalam hampir semua software SPC komersial seperti Minitab, Q-DAS, atau modul SPC dari QMS seperti SAP QM, selama software tersebut menerima input tabular. Beberapa organisasi bahkan membuat macro Excel sederhana untuk otomatisasi grafik control chart X-bar dan R langsung dari file mentah yang dihasilkan.

Rekomendasi Alat Ukur

References

1. SAE International. (2016). AS9100D: Quality Management Systems – Requirements for Aviation, Space, and Defense Organizations. SAE Aerospace Standard.
2. ASTM International. (2017). ASTM E797-17: Standard Practice for Measuring Thickness by Manual Ultrasonic Pulse-Echo Contact Method. ASTM Book of Standards.
3. Federal Aviation Administration. (2023). Advisory Circular 20-107C: Composite Aircraft Structure. U.S. Department of Transportation.
4. NOVOTEST. (2024). Technical Datasheet: Ultrasonic Thickness Gauge NOVOTEST UT-1M-ST. Novotest LLC.
5. Boeing Commercial Airplanes. (2015). BSS 7046: Ultrasonic Inspection of Metallic and Composite Parts. Boeing Specification Standard.
