PCE-LES 500: Stroboscope LED Portabel Untuk Inspeksi Gerak Cepat Dan Deteksi Cacat Pada Komponen Otomotif

Di lini produksi dan bengkel otomotif modern, banyak masalah kualitas muncul bukan karena “tidak ada sensor”, tetapi karena keterbatasan manusia melihat kejadian yang berlangsung sangat cepat. Pulley, belt, kipas, rotor, roller, hingga proses feeding pada mesin packaging/labeling bergerak pada kecepatan yang membuat fenomena penting terlihat seperti blur: getaran kecil, slip sesaat, eksentrisitas, run-out, atau ketidakteraturan pitch yang hanya muncul pada kondisi beban tertentu. Saat inspeksi dilakukan setelah mesin dimatikan, gejala itu sering “hilang”, sehingga akar masalah tetap tidak ketemu.

Risikonya nyata: part NG lolos QC, scrap meningkat, downtime mendadak, klaim pelanggan, sampai potensi insiden keselamatan kerja jika komponen berputar mengalami ketidakseimbangan atau pemasangan yang tidak tepat. Banyak organisasi mencoba menambal dengan pemeriksaan manual lebih sering, tetapi itu memperbesar biaya inspeksi dan tetap menyisakan blind spot. Di titik inilah alat bantu visual yang mampu “membekukan” gerak cepat tanpa menyentuh objek menjadi kebutuhan praktis—bukan aksesori—untuk teknisi, engineer, dan tim quality.

Deskripsi Singkat PCE-LES 500

PCE-LES 500 adalah portable LED stroboscope yang bekerja sebagai “lampu inspeksi berdenyut” untuk membuat objek yang bergerak cepat tampak diam (optical freezing). Dengan mengatur frekuensi kedipan sesuai kecepatan gerak, detail pada komponen yang berputar atau bergerak linier dapat diamati langsung saat mesin tetap berjalan. Konsep ini sangat membantu ketika Anda perlu menemukan slip, cacat periodik, ketidaksesuaian sinkronisasi, atau setelan mekanis yang tidak optimal tanpa menghentikan proses.

Keunggulan utamanya ada pada kombinasi rentang frekuensi yang lebar, intensitas cahaya yang tinggi, serta dukungan mode trigger internal maupun eksternal. PCE-LES 500 juga menyediakan pengaturan phase shift untuk menyelaraskan tampilan visual dengan referensi sinyal, sehingga inspeksi menjadi lebih presisi pada proses berulang.

Fungsi & Kegunaan Produk

Pertanyaan paling sederhana: “Bisa dipakai buat apa?” Dalam konteks industrial testing & measurement (terutama inspection dan troubleshooting), PCE-LES 500 umumnya dipakai untuk:

Jenis pengukuran/observasi yang didukung

• Observasi kecepatan gerak (flash rate) dalam satuan FPM (flashes per minute) dan FPS (flashes per second).

• Observasi fenomena dinamis: slip belt, getaran periodik, wobble, run-out, misalignment, serta cacat berulang pada permukaan bergerak.

• Sinkronisasi visual terhadap sinyal sensor eksternal (external trigger) untuk proses yang membutuhkan referensi kejadian.

Kondisi penggunaan yang relevan di lapangan

• Inspeksi saat mesin berjalan (maintenance dan commissioning) ketika gejala hanya muncul pada rpm/kecepatan tertentu.

• Inspeksi objek berputar (rotating objects) dan permukaan yang bergerak kontinu (web/coil/sheet) seperti coil baja/aluminium atau flat sheet pada proses finishing.

• Inspeksi pola/marking/pitch pada proses berulang (misalnya label, printing mark, atau pola pada komponen bergerak) dengan dukungan mode trigger eksternal dan parameter pengukuran.

Masalah yang diselesaikan (contoh nyata)

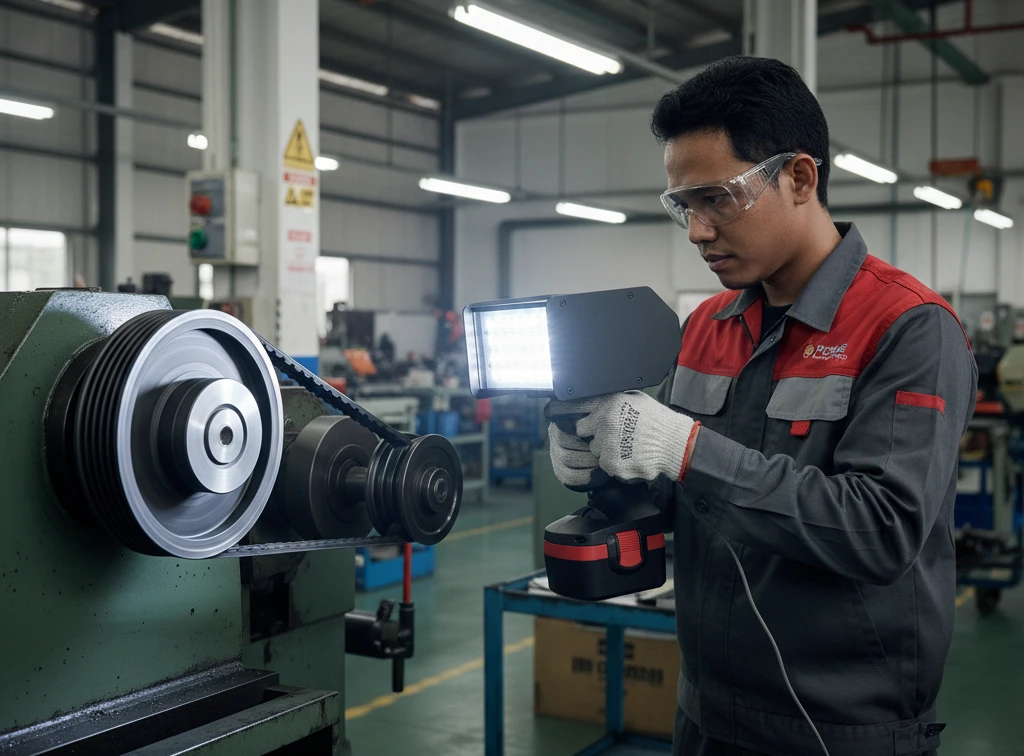

• Deteksi slip belt/pulley pada alat bantu produksi otomotif tanpa menghentikan line.

• Pemeriksaan fan/impeller untuk indikasi ketidakseimbangan atau kerusakan sudu secara visual.

• Validasi sinkronisasi mekanik pada mesin yang menggunakan encoder/sensor (misalnya feeding, indexing, atau proses berulang).

• Pemeriksaan kualitas permukaan bergerak (misalnya coil/flat sheet) untuk menemukan cacat periodik yang terkait roller atau tension setting.

Bidang / Industri Pengguna

• Industri otomotif (produksi komponen, assembly, bengkel perawatan, quality audit)

• Manufaktur & fabrikasi (machining, conveyor, rotating equipment)

• Packaging & bottling

• Printing (offset, rotogravure, flexo) dan converting

• Pulp & paper

• Metal processing (coil, flat sheet, finishing line)

• Maintenance & inspection (plant maintenance, commissioning, reliability)

• QC/QA untuk proses berulang (visual inspection pada running process)

Keunggulan / Highlights

• Rentang frekuensi sangat luas untuk berbagai aplikasi: 50 sampai 50.000 FPM dan 1 sampai 1.000 FPS.

• Resolusi halus untuk tuning presisi: 0,1 FPM dan 0,01 FPS.

• Akurasi tinggi untuk pekerjaan troubleshooting yang sensitif: ±0,01% (v.Mw.).

• Intensitas cahaya tinggi: 2439 lux pada 50.000 FPM di jarak 20 cm, membantu inspeksi detail pada area yang “ramai” dan bergerak cepat.

• Sumber cahaya 28 LED yang efisien dan tahan lama.

• Phase shift 0–359° untuk penyelarasan visual dan pengamatan titik kejadian tertentu pada siklus berulang.

• Mode trigger internal dan eksternal, termasuk penerimaan sinyal sinkronisasi jarak jauh (remote synchronization).

• Pegangan ergonomis, dua baterai rechargeable yang dapat dilepas (memudahkan pergantian cepat).

Catatan keselamatan yang perlu dihargai di lingkungan kerja: hindari melihat sumber cahaya secara langsung, waspadai risiko pada individu dengan photosensitive epilepsy, dan jangan digunakan di area eksplosif.

Perbandingan & Posisi Produk

Di lapangan, inspeksi gerak cepat biasanya dilakukan dengan metode konvensional seperti:

• Menghentikan mesin lalu melakukan cek statis (visual check, dial indicator, alignment check).

• Mengandalkan “feeling” operator (suara, getaran, temperatur) tanpa bisa melihat kejadian slip/ketidakberaturan secara langsung.

• Menggunakan pencahayaan kontinu (lampu kerja) yang tetap menghasilkan blur pada rpm tinggi.

PCE-LES 500 mengisi celah di antara inspeksi statis dan instrumentasi yang kompleks: ia memberi kemampuan observasi dinamis secara langsung dengan setup relatif cepat.

Posisi di kategori alat sejenis

• Termasuk stroboscope LED portabel kelas industri: fokus pada intensitas cahaya, rentang frekuensi luas, serta dukungan trigger eksternal.

• Cocok sebagai alat troubleshooting dan verifikasi setting pada running machine, terutama saat masalah bersifat periodik.

Tabel ringkas perbandingan pendekatan

Spesifikasi Teknis

Berikut spesifikasi teknis utama yang relevan untuk tim QC/engineering dan procurement.

Tata Cara Pemakaian

Berikut alur ringkas yang biasanya paling efektif di area produksi atau bengkel (5–7 langkah):

1. Persiapan alat
   Pastikan baterai terpasang dan cukup daya. Jika indikator baterai rendah muncul (tampilan berkedip atau muncul “LLLLL”), lakukan pengisian.

2. Tentukan mode kerja: internal atau external trigger

   • Internal: frekuensi kedip diatur dari knob/encoder pada panel.

   • External: frekuensi kedip mengikuti sinyal sensor eksternal (mode F01/F02).

3. Atur flash rate sampai gerak tampak “diam”
   Putar knob untuk menaikkan/menurunkan flash rate. Pada internal mode, Anda juga dapat mengubah satuan antara per menit (FPM) dan per detik (FPS).

4. Fine tuning dengan phase delay (jika perlu)
   Pada mode trigger eksternal tertentu, atur phase delay untuk “mengunci” momen spesifik pada siklus (misalnya posisi tanda, sambungan, atau titik cacat).

5. Atur intensitas cahaya sesuai kondisi area inspeksi
   Masuk ke intensity control dan sesuaikan dari 0 sampai 100 agar detail terlihat tanpa menyilaukan.

6. Lakukan inspeksi terarah
   Fokus pada gejala: slip belt, wobble, ketidakteraturan pitch, cacat periodik, atau mismatch sinkronisasi. Dokumentasikan temuan (misalnya dengan kamera) bila diperlukan.

7. Setelah selesai: matikan alat dan simpan dengan aman
   Gunakan carrying case untuk melindungi unit, sensor, dan aksesori dari benturan/kelembapan.

Catatan penting:

• Jangan arahkan lampu ke mata, dan hindari penggunaan di area eksplosif.

• Saat inspeksi mesin berputar, tetap patuhi guarding, jarak aman, dan SOP lockout/tagout untuk pekerjaan yang memerlukan intervensi mekanik.

Cara Kerja / Metode Pengukuran

Stroboscope bekerja dengan prinsip sampling visual. Ketika frekuensi kedipan mendekati frekuensi gerak objek (atau kelipatan tertentu), mata menangkap rangkaian “cuplikan” pada fase yang hampir sama, sehingga objek tampak diam atau bergerak lambat. PCE-LES 500 dirancang untuk kebutuhan industri: “membekukan” fast-moving parts agar setelan dan cacat dapat terlihat saat operasi.

Pada PCE-LES 500, Anda mendapatkan dua pendekatan praktis:

• Internal trigger: alat menghasilkan kedipan dengan frekuensi yang Anda set.

• External trigger: alat mengikuti sinyal sensor, berguna untuk sinkronisasi langsung dengan kejadian pada mesin. Mode F01 mem-flash sekali per sinyal sensor dan menyediakan phase delay; mode F02 menggunakan parameter C dan d untuk menyesuaikan hubungan jarak antar sinyal dan jarak antar objek/pola pada proses berulang.

Dengan adanya phase shift 0–359° dan pulse width 8–100 µs, pengguna dapat mengatur “ketajaman” tampilan serta posisi fase pengamatan, terutama pada fenomena periodik.

Kelengkapan Produk

• Unit utama stroboscope / stroboscope light PCE-LES 500

• Charger baterai Ni-MH

• 2 baterai Ni-MH 3000 mAh

• 4-pin coupling

• Rubber grommet

• External trigger sensor

• Carrying case

• Operating instructions

Manfaat bagi Pengguna

• Efisiensi kerja
  Mengurangi trial-error karena teknisi bisa mengamati gejala saat kondisi nyata (on-condition), bukan setelah mesin berhenti.

• Peningkatan kualitas dan stabilitas proses
  Cacat periodik yang terkait roller, slip, atau mismatch sinkronisasi lebih cepat teridentifikasi sebelum menjadi scrap massal.

• Penghematan biaya downtime
  Diagnosis yang lebih cepat membantu menekan waktu berhenti yang mahal, terutama pada line dengan output tinggi.

• Pengurangan kesalahan inspeksi
  Inspeksi visual menjadi lebih objektif: tim produksi, QC, dan maintenance bisa “melihat hal yang sama” dan menyepakati tindakan.

• Mendukung budaya preventive dan predictive maintenance
  Inspeksi yang efektif dan terjadwal terbukti berkontribusi pada efisiensi biaya perawatan dan pengurangan gangguan operasional pada banyak studi kasus maintenance di industri.

FAQ

1. Untuk apa alat ini digunakan?
   Untuk inspeksi gerak cepat pada komponen berputar atau permukaan bergerak dengan cara membuat gerak tampak diam, sehingga detail dan cacat lebih mudah terlihat.

2. Apakah pengukuran merusak material?
   Tidak. Stroboscope melakukan inspeksi secara optik (tanpa kontak), sehingga tidak merusak permukaan atau komponen.

3. Bisa digunakan untuk material apa saja?
   Pada dasarnya bisa untuk berbagai objek yang bergerak: komponen mekanik, belt, pulley, kipas, roller, hingga material coil dan flat sheet, selama objek dapat terlihat dan aman diinspeksi.

4. Apakah perlu kalibrasi?
   Untuk penggunaan inspeksi visual, yang penting adalah konsistensi setting dan verifikasi terhadap referensi (rpm/sensor) bila diperlukan. Pada aplikasi sinkronisasi, penggunaan external trigger membantu memastikan flash mengikuti sinyal referensi.

5. Siapa yang cocok menggunakan alat ini?
   Teknisi maintenance, engineer commissioning, QC/QA, reliability engineer, dan supervisor produksi yang bertanggung jawab pada stabilitas proses dan kualitas hasil.

Sebagai pemasok dan distributor alat laboratorium terkemuka, CV. Java Multi Mandiri memahami pentingnya inspeksi gerak cepat dan pengukuran yang presisi dalam mendukung kualitas produksi serta keandalan mesin Anda. Kami mengkhususkan diri dalam melayani klien bisnis dan aplikasi industri, menyediakan instrumen berkualitas tinggi seperti PCE-LES 500 Portable LED Stroboscope dan perangkat pengujian industri lainnya untuk membantu perusahaan Anda mempercepat diagnosis masalah, menstabilkan proses, dan menjaga konsistensi mutu. Jika Anda ingin meningkatkan akurasi dan efisiensi inspeksi pada komponen berputar maupun proses berulang, mari diskusikan kebutuhan perusahaan Anda bersama kami untuk menemukan solusi yang tepat.
