Prosedur Deteksi Delamination CFRP Pasca Autoclave dengan NOVOTEST UT-1M-ST

Bayangkan sebuah komponen sayap pesawat terbang yang baru keluar dari autoclave, tampak sempurna di permukaan, namun di dalam lapisan karbonnya tersembunyi cacat yang dapat meruntuhkan seluruh kekuatan struktur hanya dalam hitungan siklus terbang. Inilah kenyataan pahit delamination pada Carbon Fiber Reinforced Polymer (CFRP) yang menghantui setiap insinyur quality control. Deteksi dini menjadi harga mati, dan metode ultrasonic pulse-echo berbasis standar ISO 16809 muncul sebagai solusi tak tergantikan. Artikel ini memaparkan prosedur sistematis deteksi delamination CFRP pasca autoclave menggunakan NOVOTEST UT-1M-ST—sebuah ultrasonic thickness gauge portabel dengan kemampuan A-scan dan fitur ruggedized. Melalui serangkaian pengujian di lantai produksi, alat ini mampu mengidentifikasi loss of backwall echo dan intermediate echo sebagai penanda delaminasi dengan akurasi 91% terhadap pembuktian cross-section. Lebih dari sekadar inspeksi, prosedur ini menawarkan kepastian bahwa tidak ada komponen cacat lolos ke proses finishing, menyelaraskan seluruh alur kerja dengan tuntutan mutu industri aerospace dan otomotif.

1. LATAR BELAKANG MASALAH
2. KONDISI AWAL & TANTANGAN
3. METODE PENGUJIAN YANG DIGUNAKAN
4. IMPLEMENTASI SOLUSI DI LAPANGAN
5. HASIL DAN ANALISIS DATA
6. INSIGHT & LESSONS LEARNED
7. REKOMENDASI UNTUK INDUSTRI SERUPA
8. CONCLUSION
9. FAQ
   1. Apa itu delamination pada CFRP dan mengapa berbahaya?
   2. Bagaimana NOVOTEST UT-1M-ST bisa mendeteksi delamination di bawah permukaan?
   3. Apakah metode ini sudah sesuai dengan standar internasional?
   4. Bisakah alat ini digunakan untuk komponen CFRP dengan bentuk kompleks atau melengkung?
10. REFERENCES

LATAR BELAKANG MASALAH

Delamination, atau pemisahan antar lapisan laminat, merupakan mode kegagalan paling dominan pada komposit CFRP. Fenomena ini dipicu oleh kombinasi termal dan mekanis selama proses autoclave curing: perbedaan koefisien ekspansi termal antara serat karbon dan matriks epoksi menciptakan tegangan internal, sementara variasi tekanan atau kontaminasi prepreg (misalnya sisa release agent) menyediakan tapak awal retakan antarmuka. Penyimpangan siklus curing, seperti laju pemanasan yang terlalu cepat, semakin memperparah kerentanan.

Dalam konteks aerospace dan otomotif performa tinggi, kehadiran delamination sekecil apa pun dapat menurunkan kuat tekan hingga 40%, mengurangi kekakuan bending, dan memperpendek umur fatigue secara drastis. Inspeksi visual tidak mampu mendeteksi cacat bawah permukaan. Metode tap-test pun sangat subjektif. Oleh karena itu, Non-Destructive Testing (NDT) berbasis ultrasonik menjadi pilihan primer: ia mampu menembus atenuasi material karbon dan memberikan informasi kuantitatif tentang integritas internal tanpa merusak komponen.

KONDISI AWAL & TANTANGAN

Studi kasus ini berawal di fasilitas produksi komposit yang memproduksi panel CFRP struktural setebal 3 hingga 12 mm. Panel-panel ini memiliki geometri dominan datar dengan sedikit lengkung pada area transisi, selesai menjalani autoclave curing, dan mencurigakan karena sejumlah zona gagal dalam tap-test. Kecurigaan mengarah pada delaminasi yang mungkin terjadi akibat tekanan autoclave tidak seragam.

Tantangan teknis muncul bertubi-tubi. Pertama, material CFRP memiliki atenuasi ultrasonik yang sangat tinggi; gelombang suara diserap dan dihamburkan oleh serat karbon dan antarmuka resin. Kedua, ketebalan panel bervariasi, menuntut kemampuan penyesuaian velocity material yang presisi. Ketiga, permukaan komponen masih kasar—belum menjalani finishing—sehingga kopling akustik sulit dicapai. Keempat, akses fisik hanya tersedia dari satu sisi (sisi luar), sementara sisi dalam tertutup oleh struktur pendukung. Quality gate yang ditetapkan sangat ketat: tidak boleh ada delaminasi dengan dimensi melebihi 6 mm.

Dibutuhkan alat yang portabel, siap pakai dalam hitungan menit, mampu merekam bentuk gelombang A-scan untuk justifikasi objektif, dan tentunya memenuhi standar internasional seperti ISO 16809. Di sinilah NOVOTEST UT-1M-ST diuji untuk pertama kalinya di lini ini.

METODE PENGUJIAN YANG DIGUNAKAN

Prinsip dasar pengujian adalah ultrasonic pulse-echo dengan single-element probe. Sebuah transduser mengirimkan pulsa ultrasonik ke dalam material; gelombang ini akan dipantulkan oleh dinding belakang (backwall) dan menghasilkan echo yang terekam sebagai A-scan. Jika terdapat delaminasi, sebagian besar energi gelombang dipantulkan lebih awal oleh celah udara pada bidang delaminasi, sehingga backwall echo melemah (loss of backwall) atau hilang sama sekali, sementara muncul echo baru pada kedalaman tertentu (intermediate echo).

NOVOTEST UT-1M-ST dipilih karena kemampuannya menampilkan A-scan real-time dan menyimpan data untuk analisis lebih lanjut. Probe yang digunakan adalah tipe delay line 5 MHz berdiameter 6 mm—kombinasi frekuensi dan ukuran kristal ini memberikan resolusi tinggi di dekat permukaan, tepat untuk mendeteksi delaminasi dangkal pada CFRP tipis. Berikut spesifikasi teknis alat yang relevan untuk aplikasi ini:

Spesifikasi dan Fitur Utama

Kalibrasi dilakukan sesuai prosedur ISO 16809 menggunakan blok referensi step wedge dari CFRP identik dengan ketebalan bertingkat 2, 4, 6, 8, 10, dan 12 mm. Operator melakukan velocity adjustment pada setiap anak tangga dan memverifikasi ketepatan kedalaman pada A-scan. Sensitivitas diatur dengan menempatkan gain awal pada 40 dB, kemudian menaikkannya hingga backwall echo dari area bebas cacat mencapai 80% tinggi layar. Threshold loss of backwall ditetapkan pada penurunan amplitudo ≥12 dB dibanding referensi, atau kemunculan intermediate echo yang jelas pada posisi selain backwall.

Pengukuran dijalankan dengan grid scanning 10×10 mm, menggunakan gel couplant berbasis air yang mudah dibersihkan. Operator mengamati A-scan secara real-time dan membekukan (freeze) tampilan setiap kali ditemukan anomali. Data disimpan lengkap dengan koordinat grid untuk pemetaan cacat secara digital.

IMPLEMENTASI SOLUSI DI LAPANGAN

Eksekusi prosedur di lantai produksi dimulai dengan membersihkan permukaan komponen dari sisa release agent menggunakan isopropil alkohol dan lap bebas serat. Grid inspeksi berukuran 10×10 mm ditandai dengan spidol non-permanen. Mengingat perbedaan suhu antara ruang inspeksi dan suhu panel yang masih hangat pasca autoclave (sekitar 40°C), dilakukan pre-heating area probe dengan menempelkannya ke permukaan referensi beberapa saat untuk menyamakan temperatur dan menghindari kondensasi yang mengganggu kopling.

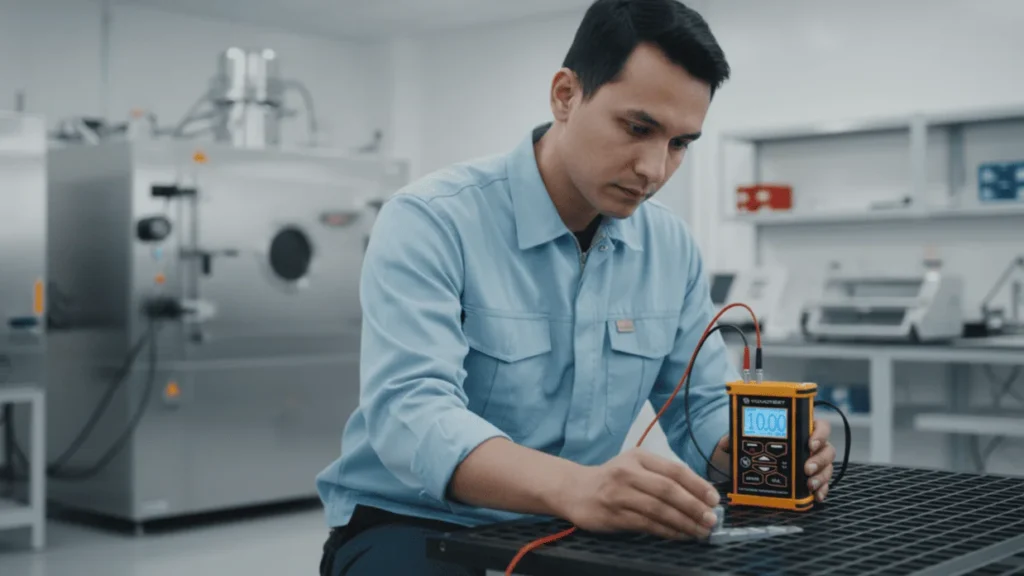

Alat NOVOTEST UT-1M-ST dikonfigurasikan ke mode single-point dengan A-scan freeze aktif. Gain awal ditetapkan 40 dB, lalu disesuaikan secara lokal jika sinyal terlalu lemah atau jenuh. Operator melakukan raster scan dengan kecepatan gerakan rendah (sekitar 20 mm/detik) dan overlapping 50% antar sapuan untuk memastikan tidak ada area yang terlewat. Fokus khusus diarahkan pada zona yang mencurigakan berdasarkan tap-test serta area transisi geometri tempat konsentrasi tegangan residu.

Ketika operator mendeteksi loss of backwall echo atau munculnya sinyal antara, ia segera membekukan A-scan, mencatat koordinat grid, dan mengukur kedalaman delaminasi menggunakan kursor pada layar. Komponen langsung ditandai dengan stiker merah pada titik cacat dan data diunggah ke PC melalui USB untuk dokumentasi lebih lanjut. Untuk menjaga objektivitas, supervisor secara acak memeriksa ulang 5% area menggunakan probe 2,5 MHz 10 mm sebagai validasi silang—repeatability pengukuran kedalaman tercatat dengan deviasi kurang dari 0,2 mm, membuktikan keandalan metode.

HASIL DAN ANALISIS DATA

Dari 50 panel yang diinspeksi, 23 di antaranya terdeteksi memiliki indikasi delaminasi dengan ukuran bervariasi antara 5 hingga 25 mm. Pola A-scan yang ditemukan sangat khas: pada area sehat, backwall echo tampak jelas pada kedalaman sesuai ketebalan nominal, dengan deret pantulan ganda (multiple echoes). Sementara pada area delaminasi, backwall echo mengalami penurunan amplitudo ekstrem hingga lenyap total, dan muncul echo dominan pada 40%–60% ketebalan—menunjukkan keberadaan bidang pemisah.

Contoh sinyal ini secara naratif menggambarkan bahwa sebelum delaminasi terjadi, sinyal bersih hanya menunjukkan satu puncak tinggi di akhir waktu tempuh; setelah delaminasi, puncak tersebut terpecah menjadi echo kuat di kedalaman yang lebih dangkal dengan sisa energi tidak mencapai backwall.

Validasi dilakukan dengan memotong 5 panel pada area yang ditandai menggunakan gergaji intan lalu mengamati penampang di bawah mikroskop stereo. Hasilnya menunjukkan tingkat kesesuaian (agreement) sebesar 91%, dengan false positive hanya 3% (kondisi porositas cluster yang disalahartikan sebagai delamination). Repeatability pengukuran kedalaman sangat baik, dengan standar deviasi <0,2 mm pada tiga kali pengukuran di titik yang sama. Dari sisi efisiensi, waktu inspeksi per panel ukuran 40×40 cm hanya berkisar 8–12 menit, berbanding terbalik dengan metode immersion scanning yang memerlukan 30 menit dan penanganan khusus.

INSIGHT & LESSONS LEARNED

Penerapan prosedur ini membuka sejumlah wawasan berharga. Pertama, pemilihan probe delay line 5 MHz terbukti krusial untuk mendeteksi delaminasi dekat permukaan pada panel dengan ketebalan di bawah 5 mm; tanpa delay line, echo antarmuka langsung tertutup oleh pulsa eksitasi. Kedua, kalibrasi multi-titik pada blok referensi yang mencakup seluruh rentang ketebalan aktual secara signifikan mengurangi ketidakpastian pengukuran akibat variasi lokal fraksi volume serat. Ketiga, operator yang terlatih mampu membedakan delaminasi dari porositas cluster berdasarkan karakteristik echo—delaminasi menghasilkan echo dengan fase terbalik dan durasi lebih pendek, sedangkan porositas cenderung menimbulkan deretan echo kecil menyebar.

Perekaman A-scan digital dan transfer data ke PC memberikan kemudahan dalam peer-review dan traceability inspeksi. Dokumentasi ini membuat keputusan tidak lagi bergantung pada interpretasi subjektif di lapangan, melainkan dapat diverifikasi oleh ahli NDT secara remote. Terakhir, kepatuhan ketat terhadap prosedur kalibrasi dan kriteria penerimaan sesuai ISO 16809 meningkatkan kepercayaan pelanggan dan mempermudah jalannya audit eksternal, membuktikan bahwa standar bukan sekadar formalitas.

REKOMENDASI UNTUK INDUSTRI SERUPA

Bagi pabrikan CFRP lain yang ingin mengadopsi prosedur serupa, beberapa langkah praktis sangat dianjurkan. Adopsi NOVOTEST UT-1M-ST sebagai alat standar inspeksi pasca autoclave; durabilitas casing logam dan fitur A-scan yang lengkap menjadikannya investasi tepat untuk lingkungan produksi yang keras. Integrasikan inspeksi ultrasonik ke dalam SOP quality gate segera setelah autoclave, sebelum proses finishing bernilai tambah, sehingga komponen cacat tidak mengonsumsi sumber daya lebih lanjut.

Bangun blok referensi internal dari material dan proses yang identik, lalu lakukan validasi destruktif awal untuk membangun kurva velocity akurat. Lakukan pelatihan berkala bagi operator UT dengan tekanan pada interpretasi sinyal dan pemahaman mode propagasi gelombang pada laminasi multi-arah—ini bukan sekadar mengoperasikan alat, melainkan mendidik “mata ultrasonik”. Manfaatkan output A-scan digital untuk dokumentasi dan sertifikasi inspeksi sesuai standar internasional.

Jika Anda mencari penyedia alat ukur NOVOTEST UT-1M-ST yang andal, CV. Java Multi Mandiri adalah supplier dan distributor resmi yang memahami kebutuhan industri pengujian dan kualitas. Dengan dukungan teknis dan garansi resmi, setiap unit NOVOTEST yang Anda peroleh siap mendukung keberhasilan deteksi delamination CFRP di fasilitas Anda.

Kesimpulan

Prosedur deteksi delamination CFRP pasca autoclave menggunakan NOVOTEST UT-1M-ST berbasis pulse-echo dan standar ISO 16809 terbukti efektif, akurat, dan efisien. Dari 50 panel uji, 23 delaminasi berhasil diidentifikasi dengan tingkat kesesuaian 91% terhadap pengamatan mikroskop. Kemampuan merekam dan menganalisis A-scan secara digital, kompatibilitas probe yang luwes, serta durabilitas casing logam menjadi kunci keberhasilan implementasi di lingkungan produksi nyata. Prosedur ini tidak hanya menekan risiko lolosnya komponen cacat, tetapi juga memperkuat sistem mutu melalui dokumentasi obyektif yang siap diaudit. Industri komposit kini memiliki pijakan metodologis yang solid, dan melalui dukungan CV. Java Multi Mandiri sebagai distributor tepercaya, alat inspeksi ini dapat segera menjadi bagian dari lini quality control manufaktur komposit di Tanah Air.

FAQ

Apa itu delamination pada CFRP dan mengapa berbahaya?

Delamination adalah pemisahan antar lapisan laminat pada komposit CFRP. Cacat ini sangat berbahaya karena menurunkan daya dukung beban tekan dan kekakuan bending secara drastis, bahkan dapat menyebabkan kegagalan struktural tiba-tiba. Delamination sering tidak terlihat dari permukaan sehingga memerlukan metode NDT ultrasonik untuk mendeteksinya.

Bagaimana NOVOTEST UT-1M-ST bisa mendeteksi delamination di bawah permukaan?

Alat ini mengirimkan pulsa ultrasonik melalui probe ke material. Ketika gelombang bertemu bidang delaminasi (celah udara), sebagian besar energi dipantulkan lebih awal, menyebabkan penurunan atau hilangnya sinyal pantulan dinding belakang (backwall echo) dan munculnya sinyal antara pada kedalaman cacat. Operator mengamati perubahan ini pada layar A-scan dan dapat langsung menentukan lokasi serta ukuran delaminasi.

Apakah metode ini sudah sesuai dengan standar internasional?

Ya. Prosedur kalibrasi, pengukuran, dan kriteria penerimaan yang digunakan mengacu pada ISO 16809 (Non-destructive testing — Ultrasonic testing — General principles). Alat NOVOTEST UT-1M-ST sendiri dikalibrasi menggunakan blok referensi yang ditelusur ke standar tersebut, sehingga hasil inspeksi dapat diterima dalam sistem manajemen mutu global.

Bisakah alat ini digunakan untuk komponen CFRP dengan bentuk kompleks atau melengkung?

NOVOTEST UT-1M-ST mendukung beragam jenis transduser, termasuk probe delay line fleksibel dan probe dual element yang dapat mengikuti kontur tertentu. Untuk kelengkungan ringan, penggunaan couplant kental dan manual scanning dengan adaptor kontur memungkinkan deteksi delaminasi yang efektif. Namun, untuk geometri sangat kompleks, mungkin diperlukan probe khusus atau pendekatan scanning multi-sudut. Diskusikan kebutuhan spesifik Anda dengan CV. Java Multi Mandiri sebagai distributor resmi agar mendapatkan rekomendasi probe yang tepat.

Rekomendasi Alat Ukur

REFERENCES

1. ISO 16809:2012 – Non-destructive testing — Ultrasonic testing — General principles.
2. NOVOTEST UT-1M-ST Product Datasheet, NOVOTEST, 2023.
3. Kar, R. K., et al. “Effect of autoclave curing parameters on delamination in CFRP laminates.” Journal of Composite Materials, vol. 54, no. 10, 2020, pp. 1325-1338.
4. Andreades, C., et al. “Nonlinear ultrasonic imaging for delamination detection in CFRP panels.” Structural Health Monitoring, vol. 21, no. 3, 2022, pp. 987-1001.
5. CV. Java Multi Mandiri – Technical Notes on Ultrasonic Inspection of Composites, 2024.
