Latar Belakang Masalah

Korosi pada aluminium bukan sekadar lapisan oksida tipis yang melindungi logam di bawahnya. Pada lingkungan agresif—seperti udara laut, cairan hidraulik, atau kelembaban tinggi di ruang roda pesawat—korosi dapat berkembang menjadi pitting dengan kedalaman bervariasi dan pengelupasan (exfoliation) yang menciptakan permukaan kasar berskala mikro hingga makro. Standar industri seperti FAA AC 43.13-1B mengkategorikan kerusakan ini sebagai ancaman serius karena mengurangi ketebalan efektif penampang tanpa selalu terlihat secara kasatmata.

Mekanisme signal dropout pada pengukuran ultrasonik konvensional bermula dari interaksi gelombang suara frekuensi tinggi dengan permukaan yang tidak homogen. Probe elemen tunggal mengirimkan pulsa dan menerima pantulan melalui kristal yang sama. Ketika permukaan kasar penuh pitting, sebagian energi ultrasonik dipantulkan ke berbagai arah (scattering) dan hanya sedikit yang kembali ke transduser sebagai echo terukur. Akibatnya, instrumen gagal mendeteksi sinyal balik yang koheren—muncul gejala dropout, pembacaan tidak stabil, atau echo ganda yang menyesatkan. Probe konvensional dengan dead zone lebar juga tidak mampu membedakan pantulan dari bibir pitting dan dinding belakang sesungguhnya.

Konsekuensi inspeksi yang tidak akurat sangat mahal. Di dunia penerbangan, setiap milimeter penipisan pada spar sayap atau skin fuselage dapat menentukan batas antara terbang aman dan kegagalan katastropik. Di galangan kapal, pelat lambung yang lebih tipis dari nilai kritis meningkatkan risiko buckling. Ketika data lapangan tidak konsisten, personel pemeliharaan terpaksa mengambil keputusan berdasarkan asumsi, sering kali mengarah ke penggantian komponen yang sebenarnya masih laik atau—lebih buruk—melewatkan area yang butuh perbaikan segera. FAA AC 43.13-1B mengamanatkan evaluasi sisa ketebalan dengan metode ultrasonik yang tervalidasi; signal dropout jelas mengkhianati amanat tersebut.

Kondisi Awal dan Tantangan

Untuk memberikan gambaran nyata, kita lihat sebuah inspeksi rutin pada skin lower wing pesawat komuter yang beroperasi di daerah tropis dengan kelembaban tinggi. Area seluas 200 x 200 mm di sekitar lubang drainase menunjukkan korosi pitting setelah lapisan cat dikupas. Inspektur NDT memulai dengan ultrasonic thickness gauge konvensional berprobe elemen tunggal 5 MHz. Hasil pertama mengejutkan: pada 60% titik ukur, layar hanya menampilkan gelombang transmit tanpa echo backwall yang jelas—signal dropout total. Di beberapa titik, terbaca ketebalan 1,2 mm padahal referensi pabrikan menyebutkan tebal nominal 1,8 mm. Curiga dengan anomali, inspektur mengulang pengukuran dan mendapatkan nilai yang berbeda di tempat yang sama.

Penyelidikan visual dengan boroschope memperlihatkan apa yang terjadi: permukaan aluminium dipenuhi lubang‑lubang pitting sedalam 0,3–0,5 mm, dengan diameter 0,5–2 mm, tersebar tidak merata. Di sekelilingnya, produk korosi berupa serbuk putih hidroksida aluminium menumpuk dan mengeras. Endapan ini menciptakan lapisan antarmuka yang meredam energi ultrasonik sekaligus membentuk echo‑echo palsu. Probe elemen tunggal, yang mengandalkan satu kristal untuk memancarkan dan menerima gelombang, tidak mampu memisahkan noise akustik dari sinyal sesungguhnya; dead zone yang relatif besar menghalangi deteksi dinding belakang tepat di bawah bibir pitting.

Data lapangan yang tidak konsisten membuat engineer korosi tidak berani menyatakan komponen laik pakai. Di satu sisi, penggantian panel wing secara dini bakal menghentikan operasi dan menelan biaya besar; di sisi lain, membiarkan area mencurigakan tanpa justifikasi numerik yang valid sama dengan berjudi terhadap keselamatan. Tantangan pun dirumuskan: bagaimana memperoleh estimasi ketebalan sisa yang stabil dan akurat di atas permukaan dengan kekasaran ekstrem, tanpa mengubah kondisi material secara destruktif, dan bagaimana data tersebut dapat dipertanggungjawabkan di bawah standar FAA AC 43.13-1B?

Metode Pengujian yang Digunakan

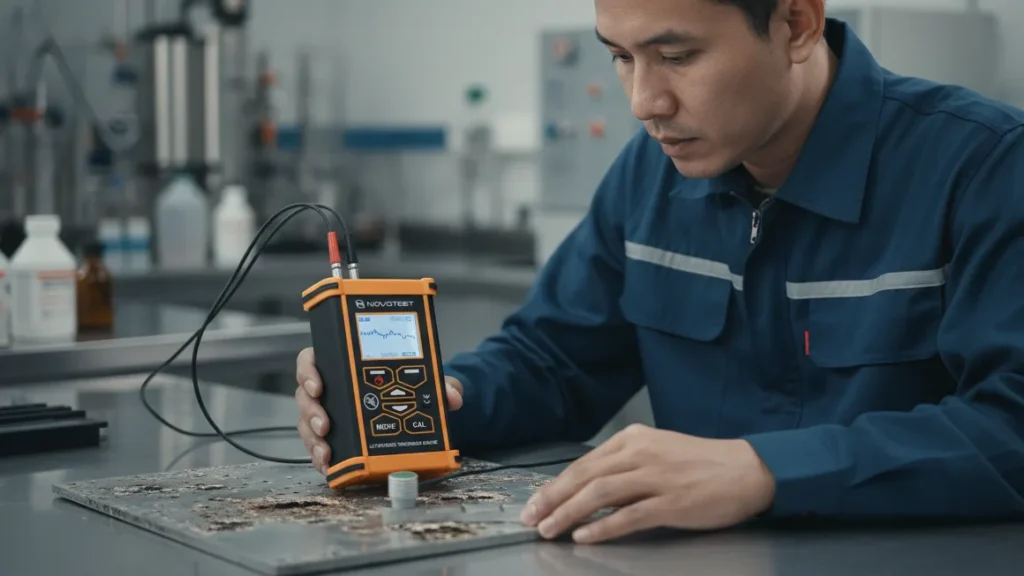

Menjawab tantangan tersebut, kami beralih ke NOVOTEST UT-1M-ST yang dipasangkan dengan dual‑element transducer 5 MHz berdiameter kecil. Berbeda dari probe elemen tunggal, dual‑element transducer memiliki kristal pemancar dan penerima yang terpisah secara fisik, namun diatur sedemikian rupa sehingga jalur akustiknya bertemu pada suatu titik fokus di bawah permukaan. Konfigurasi ini memberikan tiga keunggulan krusial: (1) dead zone sangat pendek, memungkinkan pengukuran ketebalan mulai dari 0,5 mm; (2) elemen penerima tidak langsung terekspos pulsa eksitasi, sehingga noise ringing berkurang drastis; (3) pantulan dari ketidaksempurnaan permukaan yang tersebar (scattering) sebagian besar tidak masuk ke jendela penerima, sehingga potensi signal dropout turun signifikan meskipun permukaan sangat kasar.

Agar metode ini selaras dengan FAA AC 43.13-1B, kami merujuk Chapter 5, Section 5, paragraph 5-87 hingga 5-93 yang membahas pengukuran ultrasonik untuk deteksi korosi. Prosedur yang diterapkan meliputi:

• Kalibrasi dengan blok referensi aluminium 2024-T3 yang memiliki step ketebalan 0,5; 1,0; 1,5; dan 2,0 mm. Permukaan blok sengaja dibentuk menyerupai profil pitting tipikal menggunakan etsa kimia, sehingga respons akustiknya mewakili kondisi aktual.
• Pemakaian couplant viskositas tinggi (gel selulosa) yang mampu mengisi celah‑celah pitting dan mengeksklusi udara, menjaga impedansi akustik seragam.
• Pengaturan instrumen NOVOTEST UT-1M-ST: mode echo‑to‑echo (EE) diaktifkan, gain disetel hingga echo pertama (interface echo) tampil 80% tinggi layar, gate kedua ditempatkan untuk menangkap echo dinding belakang, sementara fitur pengukuran otomatis mengambil selisih waktu tempuh antara dua echo yang melewati gate. Mode ini otomatis mengabaikan lapisan oksida atau scale yang tidak diinginkan, sehingga hanya mengukur logam sehat di bawah korosi.

Karakteristik metode konvensional dan solusi yang diterapkan

Yang tidak kalah penting, NOVOTEST UT-1M-ST memiliki casing logam aluminium kokoh dengan perlindungan tambahan, layar grafis besar berkontras tinggi, mode B‑scan untuk visualisasi profil ketebalan, dan memori penyimpanan material. Fitur‑fitur itu memudahkan inspektur mengelola pengukuran dalam jumlah banyak, mengidentifikasi anomali secara real‑time, dan mengekspor data ke PC untuk analisis lebih lanjut—sebuah kemampuan yang sangat dibutuhkan saat mengaudit kepatuhan terhadap standar FAA.

Implementasi Solusi di Lapangan

Kembali ke wing pesawat yang bermasalah, inspektur mempersiapkan area dengan membersihkan debu dan serpihan korosi lepas menggunakan sikat nilon lembut, tanpa penggerindaan yang dapat mengurangi ketebalan material. Couplant gel diaplikasikan merata, dan transduser dual‑element ditekan dengan tekanan konstan sekitar 1,5 kgf, cukup untuk mengisi rongga pitting tanpa mendeformasi permukaan. Pada titik‑titik dengan pitting dalam, tekanan sedikit ditambah sambil mengamati bentuk gelombang A‑scan di layar; ketika echo dinding belakang mulai naik di atas 20% tinggi layar, gate kedua segera menangkapnya dan memberikan pembacaan ketebalan.

Pemindaian dilakukan mengikuti grid persegi 50 x 50 mm yang sudah ditandai dengan spidol semi‑permanen. Setiap titik diukur tiga kali untuk memverifikasi pengulangan. Petugas mendokumentasikan tidak hanya nilai numerik, tetapi juga sketsa profil echo yang muncul—informasi kualitatif ini terbukti vital saat mengevaluasi titik‑titik batas. Pada area yang membandel, dimana oksida keras membentuk lapisan setebal 0,2 mm, mode echo‑to‑echo kembali membuktikan keunggulannya: instrumen menghitung selisih waktu antara echo antarmuka (couplant‑ke‑oksida) dan echo dinding belakang, sepenuhnya mengabaikan delay di dalam oksida.

Hambatan muncul saat menemui exfoliation corrosion di mana serpihan aluminium mengelupas seperti halaman buku. Celah antar lapisan menciptakan echo multipel yang sempat membingungkan. Inspektur segera menaikkan gain 4 dB dan mempersempit lebar gate, sehingga hanya pulsa dari lapisan paling belakang yang tertangkap. Konfirmasi diambil dengan mengarahkan transduser dari sisi belakang panel (backwall echo murni) pada beberapa titik akses terbatas; hasilnya cocok dalam toleransi 0,1 mm. Semua temuan dicatat dalam form inspeksi yang mencantumkan koordinat grid, nilai minimum, rata‑rata, dan catatan pola echo.

Hasil dan Analisis Data

Setelah 144 titik ukur diakuisisi, signal dropout yang sebelumnya menjangkiti 60% area kini nol. Variasi pengulangan pada titik yang sama tidak lebih dari 0,1 mm, menunjukkan stabilitas tinggi. Peta kontur ketebalan yang dibangun dari data memperlihatkan distribusi korosi yang sesungguhnya: area di sekitar drain hole menipis hingga 1,32 mm, sementara area lainnya tetap di atas 1,65 mm. Tiga zona pada radius 30 mm dari lubang menunjukkan ketebalan di bawah 1,40 mm, mendekati batas kritis FAA AC 43.13-1B untuk kategori structural significant item tersebut.

Sebagai validasi, teknisi memotong coupons kecil dari dua titik berketebalan 1,32 mm dan 1,68 mm yang diukur menggunakan NOVOTEST UT-1M-ST. Pengukuran destruktif dengan mikrometer memberikan angka 1,30 mm dan 1,66 mm—penyimpangan absolut 0,02 mm, atau error relatif 1,5% dan 1,2%. Korelasi kuat ini memberi keyakinan bahwa estimasi ultrasonik dapat dijadikan dasar keputusan. Analisis lanjut menggunakan MS Excel menghasilkan histogram ketebalan dan laju korosi tahunan (0,08 mm/tahun), yang digunakan untuk memproyeksikan interval perbaikan. Semua titik yang diukur tetap berada di atas minimum yang dizinkan FAA, tetapi tiga area penipisan direkomendasikan untuk diperbaiki dengan doubler bonded sebelum threshold terlampaui.

Insight dan Lessons Learned

Dari kasus ini, kami memetik beberapa pembelajaran yang memperkuat praktik NDT:

1. Dual‑element transducer adalah kunci pengukuran pada aluminium berkorosi. Elemen terpisah memotong noise permukaan dan memungkinkan deteksi pulsa lemah dari dinding belakang yang sebelumnya tertutup noise. Tanpa transduser ini, tidak ada pengaturan gain yang sepenuhnya dapat mengompensasi scattering masif.
2. Konsistensi kopling dan tekanan probe merupakan faktor penentu. Pelatihan operator harus mencakup simulasi pada blok referensi dengan profil pitting, sehingga mereka mengembangkan “rasa” kapan tekanan sudah cukup dan kapan harus menambah couplant. Variasi tekanan sekecil 0,5 kgf bisa mengubah intensitas echo.
3. Fitur A‑scan pada NOVOTEST UT-1M-ST memberikan verifikasi real‑time terhadap bentuk echo, mencegah misinterpretasi echo antarmuka sebagai dinding belakang. Mode echo‑to‑echo terbukti tak ternilai untuk mengeliminasi pengaruh lapisan oksida, scaling, atau cat yang sulit dibersihkan.
4. Grid scanning yang terencana rapi menghasilkan dataset yang mudah dianalisis kecenderungan korosinya. Plot ketebalan minimum per zona memudahkan engineer menyusun program perawatan preventif berbasis kondisi (condition‑based maintenance), alih‑alih interval kalender yang boros biaya.
5. Jangan pernah menganggap remeh kalibrasi berbasis material serupa. Blok step aluminium 2024‑T3 dengan permukaan pitting simulasi adalah investasi yang sangat murah dibandingkan risiko salah baca.

Rekomendasi untuk Industri Serupa

Berdasarkan pengalaman di atas, kami merekomendasikan setiap fasilitas yang menangani struktur aluminium berkorosi untuk:

• Menjadikan dual‑element transducer sebagai perlengkapan standar, terutama saat mengikuti panduan FAA AC 43.13-1B.
• Berinvestasi pada alat ukur dengan fitur A‑scan dan echo‑to‑echo, seperti NOVOTEST UT-1M-ST, yang memungkinkan verifikasi sinyal di tempat.
• Mengembangkan prosedur tertulis internal yang menetapkan jenis couplant, grid scanning, dan kriteria penerimaan eksplisit.
• Melakukan kalibrasi menggunakan blok referensi dengan kekasaran permukaan yang mewakili kondisi inspeksi sesungguhnya.
• Menyelenggarakan pelatihan berkala yang menekankan pengenalan pola echo dan teknik mengatasi dropout.

Untuk mendukung implementasi rekomendasi ini, CV. Java Multi Mandiri hadir sebagai supplier dan distributor alat ukur dan pengujian yang menyediakan NOVOTEST UT-1M-ST beserta perlengkapan transduser dual‑element. Dengan pengalaman di sektor NDT dan pemahaman mendalam tentang kebutuhan inspeksi korosi, tim kami dapat membantu memilih konfigurasi instrumen yang tepat, sehingga data yang dihasilkan akurat dan dapat diandalkan untuk pengambilan keputusan perawatan sesuai standar internasional.

Kesimpulan

Signal dropout pada aluminium berkorosi bukan takdir yang harus diterima. Dengan kombinasi dual‑element transducer, mode echo‑to‑echo, dan prosedur kopling yang terjaga, NOVOTEST UT-1M‑ST mampu menghasilkan estimasi sisa ketebalan yang stabil dan terverifikasi, sejalan dengan tuntutan FAA AC 43.13‑1B. Data lapangan yang semula amburadul berubah menjadi peta korosi presisi, mengurangi risiko keselamatan sekaligus mengoptimalkan anggaran perawatan. Investasi pada alat dan metode yang tepat membuktikan bahwa batas antara inspeksi ragu‑ragu dan kepastian struktur hanyalah soal transduser yang benar.

FAQ

Apa penyebab utama signal dropout saat mengukur aluminium berkorosi?

Permukaan korosi aluminium yang kasar—akibat pitting dan pengelupasan—menghamburkan gelombang ultrasonik ke segala arah. Energi yang kembali ke probe menjadi sangat lemah atau tidak teratur, sehingga instrumen tidak dapat mengunci echo dinding belakang. Lapisan oksida tebal dan endapan korosi juga menciptakan echo palsu yang membingungkan pembacaan.

Bagaimana cara kerja dual‑element transducer dalam mengatasi permukaan kasar?

Dual‑element transducer memiliki kristal pemancar dan penerima yang terpisah. Pulsa dikirim melalui elemen pemancar, dan hanya pantulan yang datang dari arah yang sesuai dengan jendela akustik elemen penerima yang ditangkap. Desain ini mengurangi noise backscatter dari permukaan kasar dan mempersingkat dead zone, sehingga sinyal dari dinding belakang material yang terkorosi dapat dibaca dengan bersih.

Apakah NOVOTEST UT-1M‑ST sudah sesuai dengan standar FAA AC 43.13‑1B?

Ya, dengan pengaturan yang mencakup mode echo‑to‑echo, pemilihan transduser dual‑element, dan kalibrasi menggunakan blok referensi bersimulasi korosi, instrumen ini mendukung sepenuhnya prosedur inspeksi ketebalan yang direkomendasikan FAA AC 43.13‑1B Chapter 5. Data yang dihasilkan dapat digunakan untuk evaluasi sisa kekuatan struktur sesuai acuan tersebut.

Berapa ketebalan minimum yang bisa diukur pada aluminium dengan alat ini?

Kemampuan pengukuran ketebalan minimum bergantung pada transduser yang digunakan. Dengan dual‑element transducer frekuensi tinggi (misal 7,5 MHz) yang kompatibel dengan NOVOTEST UT‑1M‑ST, ketebalan aluminium dapat diukur mulai 0,5 mm. Pada frekuensi lebih rendah, batas minimum mungkin lebih tinggi, namun tetap mampu menangani penipisan tipikal di industri.

Rekomendasi Alat Ukur

References

1. Federal Aviation Administration. (1999). Advisory Circular AC 43.13-1B – Acceptable Methods, Techniques, and Practices: Aircraft Inspection and Repair. U.S. Department of Transportation.
2. ASTM International. (2019). ASTM E797‑21 Standard Practice for Measuring Thickness by Manual Ultrasonic Pulse‑Echo Contact Method.
3. NOVOTEST. (2022). UT-1M‑ST Ultrasonic Thickness Gauge Operation Manual. Novotest Ltd.
4. Krautkrämer, J., & Krautkrämer, H. (1990). Ultrasonic Testing of Materials. Springer‑Verlag.
5. Allgaier, M. W., & Ness, S. (2008). Ultrasonic Testing for Aircraft Maintenance. The NDT Technician, 7(3), 3–7.
