PCE-T 260: Automotive Tester Untuk Verifikasi RPM, Analisis Stroboskopik, Dan Cek Suhu Mesin Berputar Di Lapangan

Di dunia maintenance dan quality control, “putaran” dan “panas” sering jadi akar masalah yang terlihat sepele, tapi efeknya bisa mahal. Motor listrik, fan industri, spindle, roller conveyor, hingga komponen drivetrain otomotif bisa tampak normal dari suara—namun sebenarnya beroperasi di luar setpoint RPM atau mengalami hotspot temperatur. Ketika RPM melenceng (terlalu tinggi/rendah, tidak stabil, atau slip), dampaknya bisa berupa penurunan kualitas produk, getaran meningkat, konsumsi energi naik, sampai kegagalan bearing dan kopling lebih cepat dari jadwal. Di sisi lain, temperatur yang tidak terpantau—baik pada housing, permukaan komponen, maupun titik kontak—sering menjadi sinyal awal pelumasan buruk, gesekan berlebih, atau pendinginan yang tidak memadai.

Risiko terbesar muncul saat inspeksi hanya mengandalkan perkiraan: “kira-kira 1500 rpm”, “rasanya tidak terlalu panas”, atau “kelihatan stabil”. Pada lini produksi, bias seperti ini bisa berujung pada reject massal atau downtime mendadak. Karena itu, banyak tim engineering dan QC membutuhkan satu alat yang bisa memverifikasi kecepatan putar secara cepat (kontak maupun non-kontak), membantu inspeksi visual gerak dengan stroboskop, sekaligus mengecek temperatur—tanpa harus membawa banyak instrumen terpisah. Di area inilah Automotive Tester / Tachometer PCE-T 260 menjadi relevan: satu perangkat untuk tiga pekerjaan kritikal di mesin berputar.

Deskripsi Singkat PCE-T 260

PCE-T 260 adalah alat ukur multi-fungsi untuk pengujian mesin berputar yang menggabungkan photo tachometer (RPM non-kontak), contact tachometer (RPM dan surface speed), stroboscope, serta pengukuran temperatur melalui inframerah (IR) dan sensor kontak (Type K dan PT 1000). Kombinasi ini ditujukan untuk kebutuhan maintenance dan produksi—terutama ketika tim perlu memverifikasi kecepatan putar, menganalisis gerakan, dan memantau suhu pada mesin yang sama dalam satu kunjungan inspeksi.

Di lapangan, keunggulannya terasa pada efisiensi workflow: operator bisa mulai dari verifikasi RPM non-kontak memakai pita reflektif, beralih ke pengukuran kontak untuk poros/roller, lalu menggunakan stroboskop untuk “membekukan” gerakan guna inspeksi visual (misalnya runout, slip, atau pola gerak periodik). Setelah itu, pengecekan temperatur dapat dilakukan secara non-kontak dengan IR atau memakai probe sesuai kebutuhan.

Fungsi & Kegunaan Produk

PCE-T 260 bisa dipakai untuk apa saja?

1) Pengukuran kecepatan putar (RPM)

• Non-kontak (photo tachometer): cocok untuk poros, pulley, fan, rotor, atau komponen yang sulit disentuh dan butuh verifikasi cepat.

• Kontak (contact tachometer): cocok untuk pengukuran langsung pada ujung poros/shaft atau ketika pencahayaan/akses non-kontak kurang ideal.

Masalah yang diselesaikan:

• Verifikasi setpoint inverter/VFD vs real RPM (menghindari under-speed/over-speed).

• Deteksi slip pada belt/roller (RPM input vs output tidak sebanding).

• Validasi hasil perbaikan (misalignment, penggantian motor, setting pulley).

2) Pengukuran surface speed (m/min, ft/min, in/min) via roda ukur

• Berguna untuk conveyor, web handling, roller, dan proses finishing yang bergantung pada kecepatan linear. Masalah yang diselesaikan: Produk bergeser, stretching, atau hasil coating/printing tidak konsisten karena speed tidak sesuai.

3) Stroboscope untuk inspeksi gerakan

• Membantu “membekukan” gerakan objek berputar/bergerak periodik agar operator bisa melihat kondisi mekanis tanpa menghentikan mesin (dengan prosedur yang aman). Masalah yang diselesaikan: Inspeksi visual runout, wobble, ketidakteraturan pola, slip periodik, dan anomali pada coupling/fan.

4) Pengukuran temperatur (IR, Type K, PT 1000)

• IR non-kontak: untuk cek cepat hotspot permukaan (housing bearing, panel, casing, pipa, area sulit disentuh).

• Type K: untuk rentang temperatur luas pada aplikasi industri.

• PT 1000: cocok untuk rentang moderat, sering dipakai pada inspeksi umum area proses.

Masalah yang diselesaikan:

• Menangkap tanda awal overheating (gesekan, pelumasan buruk, beban berlebih).

• Validasi efektivitas pendinginan atau perubahan setting proses.

Bidang / Industri Pengguna

• Industri otomotif (bengkel engineering, dyno, inspeksi driveline, QC komponen berputar)

• Manufaktur & fabrikasi (motor, gearbox, fan, conveyor, roller)

• Maintenance & inspection (predictive/condition-based checks pada mesin berputar)

• HVAC & utilitas industri (fan, blower, pump-motor set)

• Industri makanan & farmasi (conveyor, mixer, centrifuge—verifikasi speed dan inspeksi gerak)

• Riset & laboratorium teknik (uji motor/rotor, validasi RPM dan temperatur)

Keunggulan / Highlights

• Multi-fungsi dalam satu perangkat: photo tachometer, contact tachometer, surface speed, stroboscope, dan pengukuran temperatur (IR/Type K/PT 1000).

• Rentang RPM lebar untuk kebutuhan lapangan: hingga 99.999 rpm pada mode foto (non-kontak), dan hingga 19.999 rpm pada mode kontak.

• Resolusi 0,5 rpm di bawah 1000 rpm, membantu saat mengecek mesin low-speed atau variasi kecil pada putaran.

• Akurasi pengukuran RPM tinggi (kelas 0,05% + 1 digit) untuk verifikasi setpoint dan QC kecepatan.

• Stroboskop LED merah (3 LED) yang dirancang untuk inspeksi visual, dilengkapi pengaturan langkah cepat (×2, ÷2) dan penyesuaian halus.

• Memori last/min/max dan fungsi record, memudahkan dokumentasi cepat di lapangan.

• RS232 untuk logging ke PC pada kebutuhan pelaporan atau pencatatan.

• Housing ABS yang dirancang untuk pemakaian maintenance/produksi.

Perbandingan & Posisi Produk

Di lapangan, pengukuran RPM dan inspeksi mesin berputar sering dilakukan dengan metode konvensional: menghitung manual, mengandalkan nameplate, atau “feeling” operator. Metode ini bisa memadai untuk screening kasar, tetapi lemah saat dibutuhkan ketertelusuran (traceability), verifikasi setpoint, atau investigasi kualitas.

Dibanding metode manual/konvensional

• Manual counting (stopwatch + hitungan): rentan error manusia dan sulit untuk RPM tinggi atau objek tertutup.

• Nameplate RPM: tidak merefleksikan kondisi aktual (beban, slip, setting VFD).

• “Raba panas”: berisiko keselamatan dan sangat subjektif.

Posisi PCE-T 260 di kelas alat sejenis

PCE-T 260 berada di kategori instrumen multi-fungsi untuk maintenance: menggabungkan verifikasi RPM (kontak dan non-kontak), inspeksi stroboskopik, serta cek temperatur. Ini berbeda dari tachometer sederhana yang hanya membaca RPM, karena inspeksi gerak dan temperatur sering dibutuhkan di pekerjaan yang sama—terutama saat troubleshooting.

Tabel ringkas manfaat praktis:

Spesifikasi Teknis

Berikut spesifikasi inti yang paling sering dipakai teknisi QC/maintenance (diringkas agar mudah dibandingkan).

Tata Cara Pemakaian

Berikut alur ringkas yang umum dipakai teknisi saat inspeksi RPM–strobe–temperatur (silakan sesuaikan dengan SOP keselamatan area kerja).

1. Persiapan alat

• Pastikan baterai cukup dan aksesori yang diperlukan tersedia (tape reflektif, adapter, wheel, probe).

• Pastikan area aman dari potensi tersangkut (loose clothing) pada mesin berputar.

2. Pilih mode fungsi

• Gunakan tombol Function untuk memilih: Photo RPM, Contact RPM/Surface Speed, Scope RPM (strobe), Type K, Pt, atau IR.

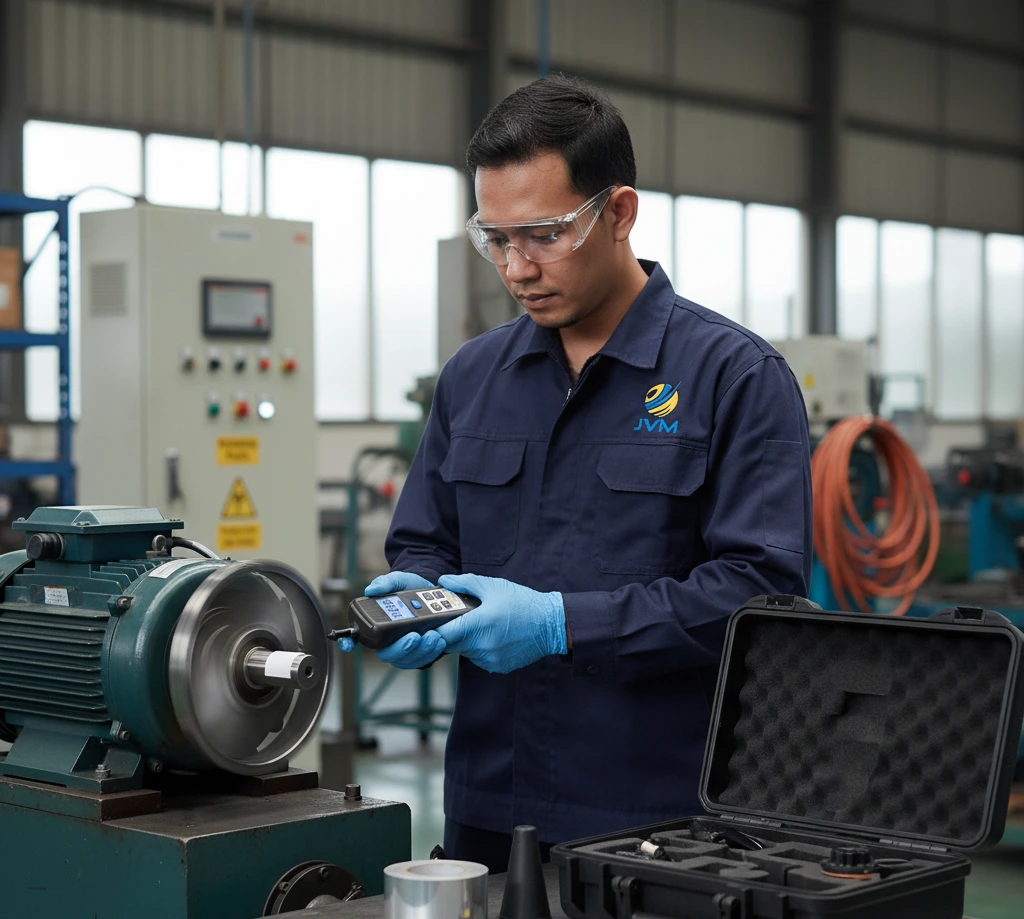

3. Pengukuran RPM non-kontak (Photo)

• Tempel pita reflektif pada objek.

• Arahkan berkas cahaya ke mark reflektif dan pastikan indikator monitor menyala saat mark melintas.

• Tunggu pembacaan stabil (sekitar beberapa detik).

4. Pengukuran RPM kontak / surface speed

• Pasang adapter cone/funnel sesuai bentuk ujung poros.

• Sentuhkan dengan tekanan ringan dan stabil.

• Untuk surface speed, pasang wheel dan pilih unit (m/min, ft/min, in/min).

5. Mode stroboscope untuk inspeksi visual

• Masuk ke Scope RPM.

• Atur nilai flash mendekati estimasi dengan tombol cepat (×2 atau ÷2), lalu fine-tune dengan naik/turun hingga gambar tampak “diam”.

• Waspadai harmonik (objek bisa tampak diam pada kelipatan 2:1, 3:1, dst). Lakukan pendekatan seperti prosedur “dua gambar lalu turunkan sampai satu gambar stabil” untuk mencari kecepatan sebenarnya.

6. Pengukuran temperatur

• IR: pilih mode IR, tahan tombol ukur, arahkan pointer ke spot ukur, pastikan area target lebih besar dari spot size (sesuai rasio 3:1).

• Type K / PT 1000: pasang probe pada terminal yang sesuai, tunggu pembacaan stabil.

7. Catat hasil

• Gunakan fungsi REC untuk meninjau Max/Min pada mode yang mendukung (catatan: fungsi record tidak aktif pada IR dan stroboscope).

• Jika perlu logging, gunakan RS232 sesuai kebutuhan integrasi.

Catatan penting lapangan:

• Untuk RPM sangat rendah, memasang beberapa mark reflektif merata dapat membantu pembacaan; kemudian bagi hasil sesuai jumlah mark untuk mendapatkan RPM sebenarnya.

• Pada IR, emisivitas fixed 0,95 berarti hasil paling konsisten pada permukaan yang mendekati karakteristik tersebut; untuk permukaan reflektif tinggi, gunakan teknik praktik lapangan (misalnya area ditempel tape matte) sesuai prosedur internal Anda.

Cara Kerja / Metode Pengukuran

Photo tachometer (non-kontak)

Prinsipnya memanfaatkan mark reflektif pada objek. Alat memancarkan berkas cahaya (photo LED beam) dan mendeteksi pantulan saat mark lewat, lalu mengonversinya menjadi RPM. Jarak deteksi dipengaruhi ambient light dan kualitas reflektor.

Contact tachometer dan surface speed

Pada mode kontak, ujung adapter (cone/funnel) bersentuhan dengan poros berputar sehingga putaran diteruskan ke sensor internal. Untuk surface speed, roda ukur menyentuh permukaan bergerak; alat mengubah rotasi roda menjadi kecepatan linear (m/min, ft/min, in/min).

Stroboscope

Stroboscope memancarkan kilatan LED pada frekuensi tertentu (FPM). Saat frekuensi kilatan “sinkron” dengan gerak periodik, objek tampak diam sehingga detail gerak bisa diinspeksi. Tantangannya adalah harmonik: tampak diam juga bisa terjadi pada kelipatan tertentu, sehingga operator perlu metode penyesuaian untuk memastikan “unison” yang benar.

Temperatur IR, Type K, dan PT 1000

• IR: sensor menangkap radiasi inframerah pada rentang spektral 6–14 µm dengan emisivitas tetap 0,95 dan rasio optik 3:1, lalu mengubahnya menjadi suhu permukaan.

• Type K: termokopel untuk rentang temperatur luas, cocok untuk berbagai titik ukur proses.

• PT 1000: RTD (resistance temperature detector) untuk rentang moderat, umumnya stabil untuk inspeksi temperatur area.

Kelengkapan Produk

• Unit utama PCE-T 260

• Measuring adapter

• Measuring tip: internal cone dan external cone

• Measuring wheel (untuk surface speed)

• Reflective tape (600 mm)

• Carrying case

• Instruction manual

Manfaat bagi Pengguna

• Efisiensi kerja: satu alat mencakup verifikasi RPM, inspeksi visual stroboskopik, dan pengecekan temperatur sehingga waktu inspeksi per mesin bisa lebih singkat.

• Peningkatan kualitas: validasi kecepatan proses (RPM/surface speed) membantu menjaga konsistensi hasil produksi, terutama pada proses yang sensitif terhadap speed.

• Penghematan biaya: deteksi deviasi RPM dan hotspot lebih awal membantu mencegah kerusakan lanjutan (bearing, belt, coupling) dan mengurangi downtime tak terencana.

• Pengurangan kesalahan: pembacaan digital dan fungsi min/max membantu mengurangi subjektivitas dan memperkuat dokumentasi inspeksi.

• Dukungan pelaporan: RS232 memungkinkan integrasi pencatatan ke PC pada kebutuhan audit internal atau trend monitoring.

FAQ

1. Untuk apa alat ini digunakan?
   Untuk mengukur kecepatan putar (RPM) secara non-kontak dan kontak, mengukur surface speed, melakukan inspeksi gerak dengan stroboskop, serta mengukur temperatur via IR dan probe (Type K/PT 1000).

2. Apakah pengukurannya merusak material?
   Mode non-kontak (photo tachometer dan IR) tidak menyentuh objek. Mode kontak menyentuh poros/permukaan dengan tekanan ringan; jika dilakukan sesuai prosedur dan aksesori yang benar, umumnya aman untuk inspeksi.

3. Bisa digunakan untuk material apa saja?
   Untuk RPM non-kontak, yang penting adalah adanya mark reflektif pada objek. Untuk IR, hasil dipengaruhi sifat permukaan (emisivitas), sementara mode probe (Type K/PT 1000) bergantung pada jenis probe dan cara kontaknya.

4. Apakah perlu kalibrasi?
   Untuk pekerjaan QC/engineering, praktik yang baik adalah melakukan verifikasi berkala sesuai SOP internal (terutama bila alat dipakai untuk keputusan acceptance/release). Di lapangan, konsistensi penggunaan (jarak photo, pemasangan tape, teknik kontak, dan pemahaman harmonik strobe) juga sangat menentukan kualitas hasil.

5. Siapa yang cocok menggunakan alat ini?
   Teknisi maintenance, QC inspector, engineer proses, teknisi bengkel engineering, serta decision maker yang membutuhkan alat inspeksi serbaguna untuk mesin berputar dan cek temperatur di satu perangkat.
