PCE-LES 303-ICA: Stroboscope Portabel Untuk Inspeksi Mesin Berputar Dan Quality Control Tanpa Kontak

Di lantai produksi, bengkel otomotif, atau area utility pabrik, masalah paling “mahal” sering datang bukan dari kerusakan besar—melainkan dari gejala kecil yang luput terlihat: putaran kipas yang tidak stabil, belt yang mulai slip, kopling yang eksentrik, atau komponen berputar yang tampak “normal” saat berhenti tetapi bermasalah saat running. Tantangannya, sebagian besar inspeksi visual tradisional mengharuskan mesin dimatikan, dibongkar, atau minimal diperlambat. Itu berarti downtime, risiko salah diagnosis, dan keputusan maintenance yang sering bergantung pada asumsi.

Jika gejala awal ini tidak ditangani, risikonya bisa merembet cepat: kualitas produk turun karena variasi kecepatan proses, scrap meningkat akibat ketidakstabilan mekanik, bearing cepat aus, hingga potensi insiden keselamatan akibat komponen berputar yang gagal mendadak. Karena itu, banyak tim QC dan maintenance membutuhkan cara inspeksi yang bisa dilakukan saat mesin tetap berjalan—tanpa menyentuh komponen—namun tetap memberikan “visual yang bisa dipercaya” untuk pengambilan keputusan. Di sinilah stroboscope industri menjadi alat yang sangat relevan, khususnya untuk inspeksi gerak dan kecepatan putaran pada mesin berputar.

Deskripsi Singkat PCE-LES 303-ICA

PCE-LES 303-ICA adalah stroboscope industri portabel berbasis LED high-power untuk menganalisis gerak mesin berputar secara non-kontak. Alat ini menghasilkan kilatan cahaya berintensitas tinggi, sehingga pergerakan yang cepat (shaft, fan, pulley, belt, rotor, coupling) bisa “dibekukan” secara visual atau diperlambat (slow motion) untuk memudahkan inspeksi.

Keunggulan utamanya ada pada kombinasi intensitas cahaya yang kuat, pengaturan frekuensi flash yang presisi (dalam FPM dan Hz), fitur phase shift untuk menggeser titik pengamatan, serta dukungan input/output trigger eksternal. Versi PCE-LES 303-ICA juga disertai ISO-Calibration Certificate untuk membantu kebutuhan traceability dan kontrol mutu yang menuntut keterlacakan kalibrasi. Spesifikasi kunci seperti intensitas hingga 11730 lux pada 20 cm (1000 Hz, duty 1%) dan fitur route measurement membuatnya terasa “serius” untuk kerja maintenance berbasis inspeksi terstruktur.

Fungsi & Kegunaan Produk

Pertanyaan paling praktisnya: bisa dipakai buat apa saja?

Jenis pengukuran/inspeksi yang didukung

• Inspeksi visual gerak mesin berputar dengan stroboscopic effect (membekukan gerakan).

• Estimasi/penyetelan kecepatan putar berbasis pengaturan flash frequency (dalam FPM dan Hz).

• Observasi variasi gerak periodik: wobble, runout visual, ketidaksejajaran (misalignment) yang terlihat dari pola putaran, ketidakstabilan belt, dan fenomena “hunting” pada sistem transmisi.

Kondisi penggunaan yang umum

• Mesin tetap berjalan (running condition) untuk inspeksi cepat tanpa membongkar.

• Area lapangan karena alat bersifat pocket size dan menggunakan baterai rechargeable (mains-independent).

• Lingkungan industri dengan kebutuhan proteksi perangkat (kelas IP52) serta rentang suhu kerja luas.

Masalah yang diselesaikan di lapangan

• Mengurangi trial-and-error saat troubleshooting masalah putaran: slip belt, fan tidak balance, coupling bermasalah.

• Membantu QC proses yang sensitif terhadap kecepatan (misalnya conveyor, mixing, rotary packaging) dengan inspeksi cepat di titik kritis.

• Mempercepat inspeksi rutin: teknisi bisa membandingkan kondisi “normal” vs “menyimpang” secara visual dengan parameter flash yang repeatable.

Contoh aplikasi yang sering ditemui:

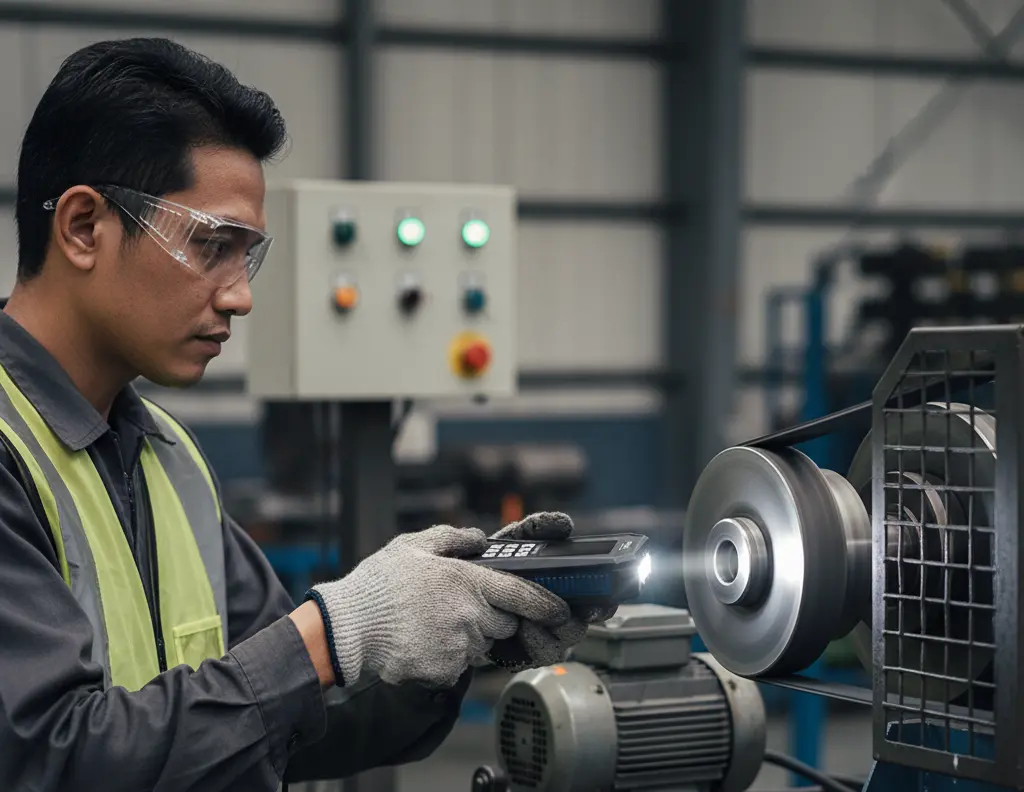

• Inspeksi kipas radiator, pulley, belt, dan komponen rotating pada workshop otomotif (tanpa menyentuh komponen).

• Pemeriksaan rotor/impeller pada pompa, blower, dan motor di pabrik.

• Quality control hasil perakitan mekanik: mengecek indikasi wobble/ketidakselarasan secara visual saat mesin uji berjalan.

Bidang / Industri Pengguna

• Industri otomotif (workshop, OEM, komponen, dyno/line test)

• Manufaktur & fabrikasi (rotating equipment di line produksi)

• Maintenance & inspection (predictive/condition-based inspection)

• Pulp & paper, food & beverage, chemical process (pompa, blower, conveyor)

• Energi & utilitas (motor, fan, turbin kecil, gearbox)

• Marine & perkapalan (shaft, fan, ventilasi, rotating auxiliary)

• QA/QC dan commissioning peralatan (acceptance check dan troubleshooting)

Keunggulan / Highlights

• 3 LED high-power dengan intensitas cahaya tinggi: 11730 lux @ 20 cm @ 1000 Hz (duty 1%), 6160 lux @ 30 cm, 2650 lux @ 50 cm.

• Pengaturan flash frequency presisi dalam FPM dan Hz, dengan resolusi halus hingga 0,01 (tergantung rentang).

• Phase shift dari -360° hingga +360° untuk menggeser titik pengamatan tanpa mengubah setpoint frekuensi.

• Digital pulse width modulation untuk mengatur durasi kilatan (berdampak pada “ketajaman” tampilan dan intensitas).

• Tombol quick adjustment x2 dan ÷2 untuk mengejar harmonik/aliasing dengan cepat saat inspeksi.

• Input/output trigger eksternal (termasuk suplai sensor 24 V/100 mA) untuk integrasi dengan sensor atau sinkronisasi.

• Route measurement untuk inspeksi terstruktur (hingga 15 rute, 10 mesin per rute, 5 titik per mesin) sehingga lebih rapi untuk program condition monitoring.

• Layar LC colour 2,8 inci dengan pengaturan brightness dan auto power-off untuk efisiensi baterai.

• Kelas proteksi IP52 dan rentang suhu kerja -20 hingga 60 °C.

• Varian ICA disertai ISO-Calibration Certificate untuk mendukung kebutuhan audit, traceability, dan prosedur QC.

Perbandingan & Posisi Produk

Di lapangan, inspeksi gerak mesin berputar biasanya dilakukan dengan tiga cara: (1) mematikan mesin lalu cek manual, (2) mengandalkan observasi “sekilas” saat mesin running (sering tidak jelas), atau (3) memakai instrumen seperti stroboscope untuk membuat gerak cepat menjadi terlihat.

Dibanding metode manual/konvensional

• Metode konvensional: sering butuh shutdown, hasil inspeksi visual terbatas, dan sulit mengulang kondisi identik untuk pembandingan.

• Dengan stroboscope: inspeksi bisa dilakukan saat mesin berjalan, lebih cepat menemukan indikasi slip, wobble, atau ketidakstabilan periodik, dan setelan frekuensi bisa didokumentasikan untuk repeatability.

Posisi PCE-LES 303-ICA dalam kelas alat sejenis

Produk ini berada di kategori stroboscope portabel kelas industri dengan fokus pada intensitas cahaya tinggi, pengaturan frekuensi presisi, serta fitur pendukung inspeksi terstruktur (route) dan integrasi trigger eksternal. Artinya, bukan sekadar alat “cek putaran”, tetapi alat inspeksi visual yang cocok untuk workflow maintenance/QC yang disiplin.

Tabel ringkas manfaat praktis:

Spesifikasi Teknis

Berikut spesifikasi teknis utama PCE-LES 303-ICA berdasarkan dokumen produk:

Kesesuaian EMC dan standar relevan juga didukung melalui deklarasi kesesuaian untuk seri PCE-LES 303 dengan EU Directive 2014/30/EU dan standar EN IEC 61326-2:2021.

Tata Cara Pemakaian

Berikut alur ringkas 6 langkah yang umum dipakai teknisi saat inspeksi rotating equipment:

1. Persiapan alat
   Pastikan baterai cukup, atur brightness layar sesuai kondisi pencahayaan area kerja, dan cek kebersihan lensa/area LED.

2. Tentukan objek dan titik aman pengamatan
   Identifikasi komponen berputar (pulley, fan blade, coupling). Pastikan jarak aman dan tidak ada potensi tersangkut.

3. Set mode dan satuan frekuensi
   Pilih pengaturan frekuensi dalam FPM atau Hz sesuai kebutuhan inspeksi.

4. Kalibrasi praktis (opsional untuk inspeksi cepat)
   Jika ada nilai putaran referensi, arahkan stroboscope dan sesuaikan frekuensi hingga tampak “diam”. Untuk pekerjaan yang menuntut traceability, gunakan perangkat sesuai prosedur internal dan manfaatkan sertifikat kalibrasi yang menyertai varian ICA.

5. Lakukan observasi dan optimasi tampilan
   Gunakan x2/÷2 untuk mengecek kemungkinan harmonik/aliasing. Atur pulse width untuk mendapatkan tampilan yang tajam serta phase shift untuk menggeser posisi visual komponen.

6. Dokumentasi dan penyimpanan
   Catat setpoint frekuensi, titik inspeksi, dan temuan. Jika menerapkan inspeksi berkala, manfaatkan route measurement agar urutan titik pengukuran konsisten antar ronde.

Catatan penting: stroboscope membantu visualisasi, tetapi bukan pengganti total untuk vibration analyzer. Praktiknya sering saling melengkapi: stroboscope untuk “melihat” gejala, analisis getaran untuk “mengukur” dan trending.

Cara Kerja / Metode Pengukuran

PCE-LES 303-ICA bekerja dengan prinsip stroboscopic illumination: LED memancarkan kilatan cahaya pada frekuensi tertentu. Ketika frekuensi kilatan disetel sama (atau berhubungan harmonik) dengan frekuensi putaran objek, objek yang berputar cepat akan tampak seperti diam atau bergerak lambat. Ini memudahkan inspeksi visual detail yang biasanya blur pada penglihatan normal.

Beberapa fitur yang membuat metode ini lebih fleksibel di lapangan:

• Digital pulse width modulation: mengatur lebar pulsa kilatan. Pulsa lebih sempit sering memberi “ketajaman” lebih tinggi, sementara pengaturan lain membantu menyeimbangkan visibilitas dan intensitas sesuai kondisi kerja.

• Phase shift -360° sampai +360°: menggeser fase kilatan sehingga posisi “diam” yang terlihat bisa dipindah, berguna saat ingin mengamati sisi tertentu dari fan blade atau marker pada shaft tanpa mengubah frekuensi.

• Trigger input/output: memungkinkan sinkronisasi dengan sinyal eksternal (misalnya sensor NPN) untuk kebutuhan inspeksi yang lebih terkontrol pada sistem tertentu.

Kelengkapan Produk

Berdasarkan cakupan pengiriman pada halaman produk, paket umumnya mencakup:

• Unit stroboscope PCE-LES 303-ICA

• Kabel USB-C

• Quick start guide

• Service bag

• ISO-Calibration Certificate

Manfaat bagi Pengguna

• Efisiensi kerja
  Inspeksi awal bisa dilakukan tanpa shutdown. Untuk banyak kasus troubleshooting, ini memangkas waktu diagnosis dan mempercepat keputusan apakah perlu stop, lanjut operasi, atau jadwalkan perbaikan.

• Peningkatan kualitas
  Ketidakstabilan putaran sering berdampak pada variasi proses. Dengan inspeksi rutin yang repeatable (setpoint bisa diulang, rute bisa distrukturkan), deviasi lebih cepat tertangkap sebelum jadi scrap.

• Penghematan biaya
  Deteksi dini slip belt, misalignment visual, atau indikasi wobble membantu mencegah kerusakan turunan (bearing, seal, gearbox) yang biaya perbaikannya jauh lebih tinggi.

• Pengurangan kesalahan manusia
  Observasi “sekilas” sering menipu saat objek berputar cepat. Stroboscope membantu membuat kondisi terlihat jelas, sehingga keputusan tidak hanya mengandalkan perkiraan.

• Kesiapan audit dan traceability
  Untuk organisasi yang menuntut keterlacakan, varian dengan ISO-Calibration Certificate memudahkan pemenuhan persyaratan dokumentasi kalibrasi dalam sistem mutu.

FAQ

1. Untuk apa alat ini digunakan?
   Untuk inspeksi visual non-kontak pada komponen berputar—membantu melihat gerakan cepat seperti fan, belt, pulley, shaft, atau coupling agar tampak diam atau slow motion.

2. Apakah pengukuran merusak material?
   Tidak. Alat bekerja dengan kilatan cahaya (tanpa kontak), sehingga tidak menggores atau mempengaruhi permukaan komponen.

3. Bisa digunakan untuk material apa saja?
   Hampir semua komponen berputar yang bisa terlihat secara visual: logam, plastik, karet (belt), komposit, dan lain-lain. Kuncinya adalah akses pandang yang aman ke objek.

4. Apakah perlu kalibrasi?
   Untuk inspeksi troubleshooting cepat, teknisi sering cukup mengatur frekuensi hingga tampak stabil. Namun untuk kebutuhan QC yang terdokumentasi dan audit, kalibrasi berkala tetap direkomendasikan, dan varian ICA menyediakan sertifikat kalibrasi ISO sebagai dukungan traceability.

5. Siapa yang cocok menggunakan alat ini?
   Teknisi maintenance, engineer reliability, QC/QA, commissioning engineer, hingga supervisor yang perlu inspeksi cepat pada rotating equipment tanpa menghentikan proses terlalu lama.
