PCE-LES 308: Stroboscope Portabel untuk Inspeksi Putaran & Sinkronisasi Komponen Otomotif

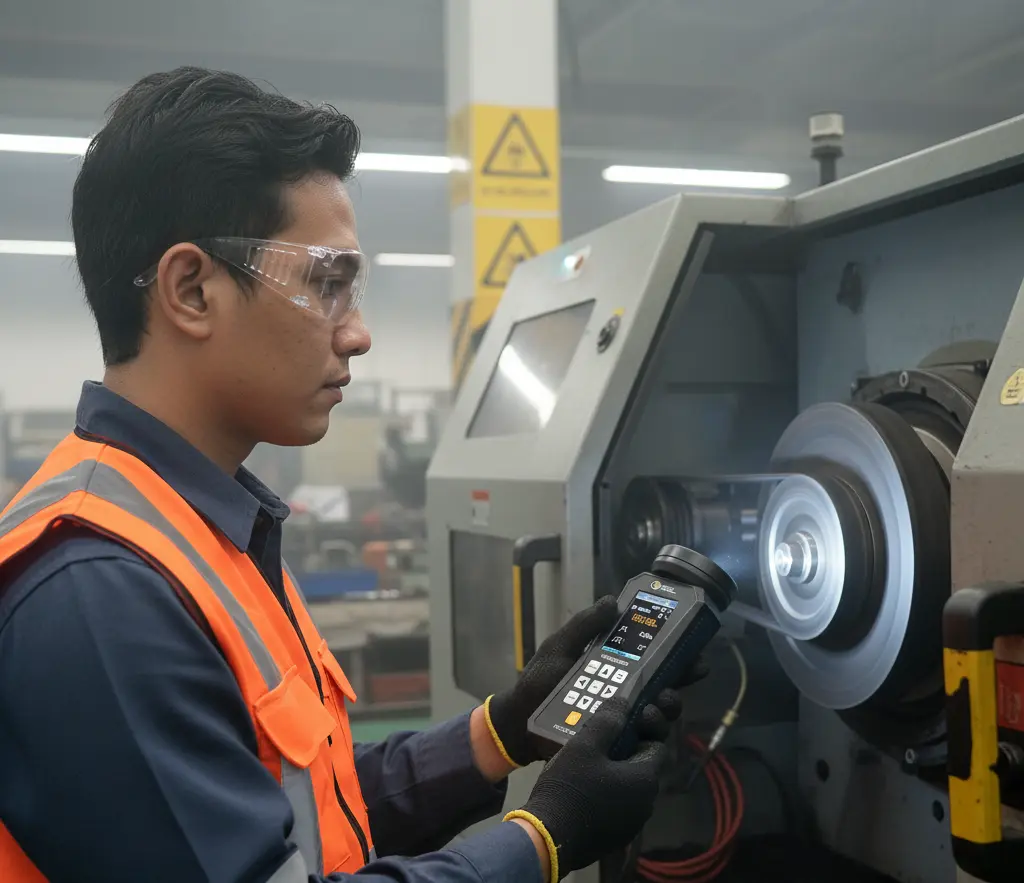

Di lapangan, banyak problem kualitas dan keselamatan berawal dari satu hal yang tampak “sepele”: komponen berputar yang tidak bergerak sesuai desain. Pada lini perakitan dan area maintenance otomotif, kita berhadapan dengan pulley-belt, fan, rotor, coupling, gear train, hingga roller conveyor. Ketika ada slip, ketidaksejajaran, eksentrisitas, atau getaran yang meningkat, gejalanya sering muncul sebagai pola gerak yang sulit dilihat mata telanjang—terutama saat kecepatan sudah tinggi dan ruang inspeksi sempit.

Risikonya bukan hanya downtime. Misalignment atau slip yang terlambat terdeteksi bisa memicu keausan prematur, overheat bearing, kerusakan belt, bahkan potensi kegagalan mendadak yang membahayakan operator dan merusak produk. Di sinilah kebutuhan alat inspeksi non-kontak menjadi nyata: perangkat yang memungkinkan teknisi “membekukan” gerakan (freeze motion) untuk mengecek kondisi komponen berputar tanpa harus menghentikan mesin terlalu lama atau membongkar pelindung berlebihan. PCE-LES 308 hadir sebagai stroboscope portabel yang dibuat untuk pekerjaan ini, dengan kontrol frekuensi kilat yang presisi, intensitas cahaya tinggi, dan fitur sinkronisasi untuk membantu analisis kondisi mesin berputar.

Deskripsi Singkat PCE-LES 308

PCE-LES 308 adalah stroboscope LED portabel untuk analisis gerak mesin berputar dan inspeksi visual komponen bergerak. Prinsipnya sederhana namun sangat berguna: alat memancarkan kilatan cahaya pada frekuensi tertentu sehingga objek berputar tampak diam atau bergerak lambat. Ini memudahkan inspeksi pola putaran, slip, runout, ketidaksejajaran, dan perilaku dinamis lainnya saat mesin beroperasi.

Model ini memakai 8 LED high-power, intensitas hingga 17.670 lux pada 20 cm (1000 Hz, duty 1%), mendukung pengaturan frekuensi dalam FPM maupun Hz, serta menyediakan phase shift -360° sampai 360° untuk “memindahkan” titik pengamatan tanpa mengubah kecepatan mesin. Ditambah input/output trigger dan fitur route measurement (rute inspeksi), PCE-LES 308 terasa relevan untuk pekerjaan QC, maintenance, dan condition monitoring pada lingkungan industri termasuk otomotif.

Untuk rujukan informasi produk di situs pabrikan, halaman produk PCE Instruments menampilkan PCE-LES 308 sebagai stroboscope/stroboscope light dengan LED high-power dan pengaturan frekuensi FPM/Hz.

Fungsi & Kegunaan Produk

Pertanyaan paling praktis: “Bisa dipakai buat apa?” Pada konteks otomotif dan mesin berputar, PCE-LES 308 umum dipakai untuk:

• Verifikasi putaran dan kestabilan kecepatan tanpa kontak langsung (set frekuensi kilat dalam FPM atau Hz).

• Inspeksi slip belt/pulley pada mesin uji, dyno, blower, atau conveyor: belt yang slip sering terlihat sebagai pergeseran pola “diam” saat disinari stroboscope.

• Pengecekan runout/eksentrisitas visual pada rotor/fan: saat “freeze”, tepi komponen yang tidak konsentris akan tampak bergoyang.

• Pemeriksaan kondisi fan blade, impeller, dan coupling: retak halus atau deformasi kadang lebih mudah terbaca saat gerak diperlambat (slow motion mode).

• Sinkronisasi dengan sensor eksternal (input trigger) untuk mengunci kilatan mengikuti sinyal referensi (rising/falling edge) sehingga pengamatan lebih stabil pada sistem yang kecepatannya berubah-ubah.

• Mendukung program inspeksi berkala dengan route measurement: menyusun rute inspeksi, mesin, dan titik ukur untuk konsistensi pemeriksaan.

Kondisi penggunaan yang paling cocok:

• Area produksi/maintenance dengan kebutuhan inspeksi cepat.

• Objek berputar yang sulit diukur dengan metode kontak karena akses, risiko keselamatan, atau kebutuhan tanpa menghentikan proses.

• Aplikasi dengan variasi kecepatan yang memerlukan penyesuaian cepat (tombol x2 dan ÷2 mempercepat pencarian frekuensi “beku”).

Masalah yang diselesaikan secara nyata:

• Mengurangi “tebak-tebakan” saat mencari sumber getaran/ketidakstabilan.

• Mempercepat isolasi masalah (slip, wobble, ketidaksejajaran) sebelum berkembang jadi kerusakan besar.

• Menambah kualitas keputusan QC/maintenance berbasis observasi yang repeatable.

Bidang / Industri Pengguna

• Industri otomotif (assembly, testing, dyno, komponen rotating)

• Manufaktur & fabrikasi (motor, gearbox, conveyor, roller)

• Maintenance & inspection (condition monitoring, reliability)

• Industri makanan & minuman (conveyor, mixer, fan, pompa)

• Pulp & paper (roller, fan, pompa)

• Energi & utilitas (blower, motor, rotating equipment)

• HVAC & building maintenance (fan, blower, pulley)

Keunggulan / Highlights

• 8 LED high-power dengan intensitas tinggi hingga 17.670 lux @20 cm @1000 Hz (duty 1%), membantu visibilitas pada lingkungan industri.

• Rentang frekuensi luas sampai 300.000 FPM serta mode Hz hingga 5.000 Hz, fleksibel untuk berbagai kecepatan putar.

• Resolusi halus: 0,01 FPM (hingga 9.999,99 FPM) dan 0,01 Hz, membantu penyesuaian presisi saat mencari kondisi “freeze”.

• Akurasi setting ±0,003% atau ±1 LSD pada rentang frekuensi yang dicantumkan, berguna untuk repeatability inspeksi.

• Phase shift -360° sampai 360° untuk memindahkan titik pengamatan tanpa mengubah putaran mesin.

• Pulse width 0,01–1% (dengan representasi hingga derajat), membantu kompromi antara ketajaman “beku” dan intensitas kilat.

• Input/output trigger (NPN, 24 V DC; sensor supply 24 V/100 mA; open-drain output hingga 24 V 50 mA) untuk integrasi sensor eksternal.

• Route measurement untuk program inspeksi rutin: hingga 15 rute, 10 mesin per rute, 5 titik per mesin.

• Portabel, ukuran saku; memori internal; layar warna LC 2,8 inci; dan perlindungan IP52 untuk penggunaan lapangan ringan.

Perbandingan / Posisi Produk

Perbandingan & Posisi Produk

Dalam praktik inspeksi rotating equipment, ada beberapa pendekatan umum:

1. Metode konvensional (observasi visual biasa)

• Kelemahan: pada rpm tinggi, mata sulit menangkap pola slip, wobble, atau ketidaksejajaran kecil.

• Dampak: inspeksi cenderung subjektif, bergantung pengalaman operator, dan sulit dibuat standar lintas shift.

2. Metode kontak (tachometer kontak, marking, atau stiker + counter)

• Kelemahan: butuh akses fisik, kadang perlu menghentikan mesin atau membuka guard lebih jauh.

• Risiko: aspek keselamatan dan potensi mengubah kondisi operasi (terutama bila akses sempit).

3. Stroboscope portabel sekelasnya (kategori yang sama dengan PCE-LES 308)

• Nilai tambah: non-kontak, cepat, dan bisa dipakai sebagai “alat bantu visual” untuk diagnosis awal.

• Pembeda utama PCE-LES 308: kombinasi intensitas tinggi, rentang frekuensi lebar, phase shift, pulse width terkontrol, serta trigger I/O dan route measurement untuk inspeksi yang lebih sistematis.

Tabel ringkas posisi manfaat:

Spesifikasi Teknis

Berikut spesifikasi teknis utama PCE-LES 308 (diringkas agar mudah dibaca):

Tata Cara Pemakaian

Berikut alur ringkas 6 langkah yang umum dipakai teknisi saat inspeksi rotating equipment:

1. Persiapan alat

   • Pastikan baterai cukup; set brightness layar sesuai kondisi pencahayaan dan durasi kerja (brightness memengaruhi waktu operasi).

2. Pastikan area aman untuk inspeksi

   • Identifikasi titik pengamatan yang tidak mengganggu operator lain, dan jaga jarak aman dari komponen berputar.

3. Pilih mode frekuensi dan lakukan pendekatan awal

   • Set satuan FPM atau Hz sesuai kebutuhan. Mulai dari nilai estimasi rpm, lalu gunakan tombol x2 atau ÷2 untuk mempercepat “mendekati” kondisi freeze.

4. Fine tuning sampai gerak tampak diam / lambat

   • Turunkan resolusi penyesuaian untuk mengunci titik paling stabil. Atur pulse width bila perlu: pulse width lebih kecil biasanya memberi “beku” lebih tajam, namun intensitas per kilat dapat terasa lebih rendah.

5. Gunakan phase shift untuk memeriksa sudut tertentu

   • Geser fase -360° sampai 360° untuk memindahkan posisi tampak “diam” pada sudut putaran yang berbeda, tanpa mengubah rpm mesin.

6. Dokumentasi & konsistensi inspeksi

   • Jika memakai program inspeksi rutin, gunakan route measurement agar titik pengamatan konsisten antar hari/shift.

Catatan penting:

• Stroboscope dapat membuat objek tampak diam pada harmonik (misalnya 1x, 1/2x, 2x frekuensi). Untuk menghindari salah interpretasi, lakukan verifikasi dengan menaikkan/menurunkan sedikit frekuensi dan lihat apakah pola gerak konsisten.

• Jaga jarak dan sudut pencahayaan. Intensitas turun dengan jarak (contoh: 9.150 lux @30 cm dan 4.100 lux @50 cm pada kondisi yang sama).

Cara Kerja / Metode Pengukuran

PCE-LES 308 bekerja dengan konsep stroboskopik: kilatan cahaya periodik “mengunci” posisi objek yang bergerak berulang (rotasi atau osilasi). Ketika frekuensi kilat sama dengan frekuensi gerak objek (atau kelipatannya), mata menangkap citra seolah-olah objek diam.

Di model ini, pengaturan kilatan dilakukan presisi dalam FPM atau Hz, dengan dukungan digital pulse width modulation untuk mengatur durasi kilat (pulse width). Pulse width memengaruhi dua hal penting di lapangan:

• Ketajaman freeze: kilatan lebih singkat cenderung mengurangi blur.

• Kecerahan perseptual: kilatan yang terlalu singkat dapat terasa kurang terang, sehingga perlu kompromi sesuai jarak dan kondisi cahaya sekitar.

Fitur trigger input memungkinkan sinkronisasi dengan sinyal eksternal (misalnya sensor proximity/encoder) sehingga strobe mengikuti kecepatan aktual secara real-time. Ini membantu saat rpm fluktuatif atau saat ingin mengunci pengamatan pada event tertentu.

Kelengkapan Produk

Kelengkapan yang disebutkan pada materi produk meliputi:

• Unit stroboscope PCE-LES 308

• Kabel pengisian USB-C

• Service bag (tas)

• Dokumentasi panduan cepat (quick start guide) (tercantum di halaman produk PCE Instruments)

Manfaat bagi Pengguna

• Efisiensi kerja
  Inspeksi awal bisa dilakukan cepat tanpa menunggu mesin berhenti lama, terutama untuk verifikasi slip, wobble, atau ketidakstabilan yang sulit dilihat langsung.

• Peningkatan kualitas proses
  QC dan engineer dapat menstandardisasi titik inspeksi dengan rute/titik ukur (route measurement), sehingga temuan lebih repeatable dan mudah ditindaklanjuti.

• Penghematan biaya maintenance
  Deteksi dini kondisi abnormal membantu menghindari kerusakan lanjutan (misalnya bearing rusak karena misalignment berkepanjangan), yang biasanya jauh lebih mahal daripada tindakan korektif dini.

• Pengurangan kesalahan diagnosis
  Phase shift dan kontrol pulse width memberi kemampuan “membedah” satu putaran menjadi sudut pengamatan yang spesifik—berguna saat mencari sumber noise/getaran yang muncul pada posisi tertentu.

• Lebih aman untuk inspeksi non-kontak
  Dibanding metode kontak pada komponen berputar, stroboscope membantu mengurangi kebutuhan menyentuh/menempelkan alat ke bagian yang bergerak, selama prosedur keselamatan area tetap dipatuhi.

FAQ

1. Untuk apa alat ini digunakan?
   Untuk membantu inspeksi visual komponen berputar atau bergerak, dengan membuat gerakan tampak diam atau lambat sehingga detail seperti slip, wobble, dan ketidakstabilan lebih mudah dilihat.

2. Apakah pengukuran merusak material?
   Tidak. Pengamatan dilakukan dengan cahaya (kilatan LED) tanpa menyentuh permukaan objek.

3. Bisa digunakan untuk material apa saja?
   Pada umumnya bisa untuk objek berputar apa pun yang bisa disinari dan terlihat: pulley, belt, fan, rotor, coupling, gear, roller, dan komponen rotating lain.

4. Apakah perlu kalibrasi?
   Untuk kebutuhan inspeksi visual sehari-hari, yang penting adalah konsistensi setting dan prosedur. Namun untuk lingkungan yang menuntut dokumentasi mutu yang ketat, banyak perusahaan menerapkan verifikasi/kalibrasi berkala mengikuti prosedur internal atau layanan kalibrasi sesuai kebijakan mutu.

5. Siapa yang cocok menggunakan alat ini?
   Teknisi maintenance, QC, engineer proses, reliability/condition monitoring, serta supervisor yang membutuhkan inspeksi cepat dan repeatable pada rotating equipment.
