PCE-PIC 40 – Chimney Camera 40 m untuk Inspeksi Pipa/Duct DN 40–150 | Visual, Terdokumentasi, dan Lebih Aman

Di pabrik semen dan baja, banyak “masalah mahal” justru bermula dari area yang tidak terlihat: bagian dalam pipa, ducting, kanal, atau jalur sempit yang tidak bisa diinspeksi dari luar. Penumpukan debu, kerak, scaling, material jatuh, hingga kerusakan sambungan dan korosi sering berkembang diam-diam. Di sistem gas buang dan cerobong (chimney/stack) beserta ducting-nya, kondisi internal yang memburuk bisa memicu penurunan draft, peningkatan pressure drop, pemborosan energi fan, dan pada kasus tertentu memunculkan risiko gangguan operasi yang berulang.

Jika inspeksi internal terlambat dilakukan, konsekuensinya biasanya “berantai”: downtime tidak terencana, pekerjaan pembersihan jadi lebih sulit, kualitas proses terganggu, dan risiko K3 meningkat karena tim harus menebak kondisi internal dengan metode yang lebih invasif atau mengandalkan pembongkaran. Di titik inilah kebutuhan alat inspeksi visual menjadi sangat relevan: teknisi butuh cara yang aman untuk “melihat” kondisi bagian dalam sebelum memutuskan tindakan perbaikan, pembersihan, atau commissioning.

PCE-PIC 40 hadir sebagai kamera inspeksi dorong (push camera) yang ditujukan untuk inspeksi visual pipa dan duct, termasuk jalur yang panjang dan berkelok. Dengan kabel dorong 40 m dan fitur dokumentasi (rekam foto/video, catatan via keyboard, serta meter counter), alat ini membantu tim maintenance/QC mengambil keputusan berbasis bukti visual, bukan dugaan.

Deskripsi Singkat PCE-PIC 40

PCE-PIC 40 adalah kamera inspeksi industri (industrial borescope/inspection camera) dengan kepala kamera berdiameter 23 mm yang terpasang pada kabel dorong fiberglass sepanjang 40 m. Alat ini dirancang untuk inspeksi visual pipa dan duct, serta cocok untuk ukuran DN 40 sampai DN 150.

Keunggulan yang paling terasa di lapangan adalah kombinasi “jangkauan + ketertelusuran”: teknisi bisa mendorong kamera jauh ke dalam jalur, memantau jarak dengan meter counter elektronik, lalu menyimpan bukti dalam bentuk foto/video/suara di SD card. Untuk dokumentasi yang rapi, catatan bisa ditambahkan melalui keyboard.

Dari sisi mobilitas dan ketahanan, unit ini dibawa dalam case berproteksi IP66 dan dapat beroperasi menggunakan baterai maupun adaptor daya. Kamera head dinyatakan tahan air hingga 20 m.

Fungsi & Kegunaan Produk

Fungsi utama alat

Inspeksi visual bagian dalam pipa/duct/kanal untuk menemukan hambatan, kerusakan, atau kondisi abnormal yang tidak terlihat dari luar.
Dokumentasi temuan lapangan melalui foto/video (dan suara) untuk kebutuhan laporan, diskusi teknis, dan pembuktian kondisi sebelum–sesudah tindakan.
Pelacakan posisi temuan dengan meter counter elektronik agar lokasi perbaikan/pembersihan lebih presisi.

Kegunaan spesifik di lapangan (semen & baja)

Ducting gas buang dan jalur berdebu: mendeteksi penumpukan material, area penyempitan, atau indikasi abrasi.
Jalur pipa proses berdiameter menengah: melihat potensi scaling/kerak yang mengganggu aliran.
Kanal/pipa drainase atau utilitas: mencari penyumbatan, retak, sambungan longgar, atau benda asing.
Area akses terbatas di sekitar stack/cerobong: inspeksi visual pada duct/kanal terkait (dengan catatan akses fisik harus memungkinkan dan memperhatikan keselamatan).

Skenario sebelum / saat / sesudah pekerjaan

Sebelum pekerjaan

Tim sering mengandalkan indikasi tidak langsung (pressure drop, getaran fan, penurunan flow) lalu memutuskan shutdown/cleaning tanpa bukti visual yang kuat.
Pencarian titik masalah cenderung “trial and error”, sehingga durasi pekerjaan melebar.

Saat pekerjaan

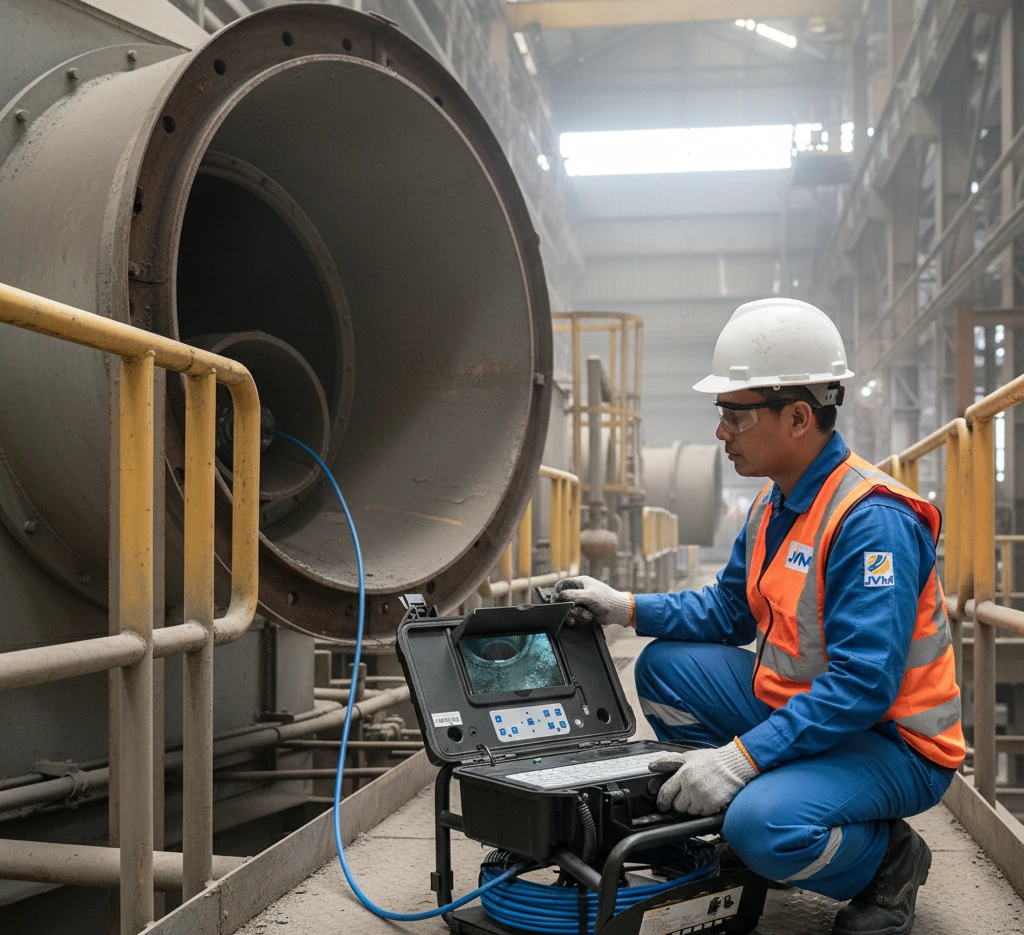

Kamera didorong melalui jalur akses yang tersedia untuk memetakan kondisi internal.
Meter counter membantu menandai jarak temuan sehingga tim bisa menentukan titik inspeksi lanjutan atau lokasi tindakan.
Foto/video disimpan ke SD card, dan teknisi dapat menambahkan komentar untuk memperjelas konteks temuan.

Sesudah pekerjaan

Data visual menjadi baseline untuk evaluasi: apakah cleaning efektif, apakah ada area yang perlu tindakan mekanis, atau apakah perlu jadwal inspeksi ulang.
Dokumentasi yang rapi memudahkan handover antar shift dan mempercepat RCA (root cause analysis) saat problem berulang.

Mode kerja / metode pengukuran (praktis)

PCE-PIC 40 bekerja sebagai sistem inspeksi visual: kamera menangkap gambar, LED menerangi area gelap, dan operator memantau melalui layar. Perekaman dapat diatur resolusinya (termasuk HD 1280×720) dan dapat dipecah berdasarkan durasi segmen tertentu sesuai kebutuhan dokumentasi.

Bidang / Industri Pengguna

Target pengguna dan peran alat di masing-masing area:

Pabrik semen: alat bantu inspeksi internal duct/pipa untuk verifikasi penumpukan, hambatan, dan kondisi permukaan internal.
Industri baja: alat bantu inspeksi jalur utilitas/ducting serta area akses terbatas untuk pemeriksaan visual dan dokumentasi.
Maintenance & reliability team: alat investigasi cepat untuk menentukan lokasi masalah sebelum bongkar.
QC/commissioning: alat pembuktian kondisi internal sebelum–sesudah pekerjaan dan untuk laporan serah-terima.
Kontraktor cleaning/inspeksi: alat pembantu survei kondisi awal serta verifikasi hasil pekerjaan.

Keunggulan / Highlights

Keselamatan kerja

Mengurangi kebutuhan inspeksi manual yang mengandalkan pembongkaran atau masuk ke area sempit tanpa kepastian kondisi, sehingga membantu menekan paparan risiko saat troubleshooting.
Kamera head dan kabel dinyatakan waterproof, sementara control box baru tahan air ketika case tertutup; ini membantu teknisi merencanakan cara kerja yang lebih aman di area lembap.

Efisiensi proses

Kabel dorong 40 m mempersingkat waktu “mencari” titik masalah, terutama pada jalur panjang yang tidak mudah diakses.
Meter counter elektronik membantu teknisi menandai jarak temuan, sehingga tindak lanjut (cleaning, repair, pembukaan manhole) lebih terarah.

Pengurangan risiko kesalahan

Dokumentasi foto/video/suara pada SD card membuat keputusan teknis lebih berbasis bukti dibanding asumsi.
Komentar via keyboard membantu memperjelas temuan, mengurangi salah tafsir saat laporan dibaca pihak lain.

Kemudahan penggunaan lapangan

Operasi baterai dan adaptor (AC maupun car adaptor) memudahkan pekerjaan mobile di area plant yang jauh dari panel listrik.
Pencahayaan 12 LED (dimmable) membantu inspeksi di area gelap dan mengurangi kebutuhan lampu tambahan.

Perbandingan / Posisi Produk

Berikut posisi PCE-PIC 40 dibanding pendekatan lain secara kategori (bukan per merek). Parameter repeatability di sini merujuk pada konsistensi hasil inspeksi dan kemudahan mengulang temuan pada lokasi yang sama.

Metode	Dampak ke material	Kecepatan	Repeatability	Kesesuaian commissioning
Inspeksi manual (buka flange/manhole, bongkar sebagian)	Potensi mengganggu sistem, perlu isolasi & pembongkaran	Lambat (setup lama)	Sedang (tergantung akses & dokumentasi)	Sedang (butuh downtime dan izin kerja)
Alat konvensional tanpa meter counter & tanpa dokumentasi (lihat sekilas)	Minim dampak, tapi minim bukti	Sedang	Rendah (sulit mengulang lokasi temuan)	Rendah–sedang
Pendekatan destruktif/lambat (cutting, pembongkaran besar)	Tinggi (risiko kerusakan, biaya repair)	Paling lambat	Sedang (lokasi bisa dipastikan, tapi mahal)	Rendah (tidak ideal untuk verifikasi cepat)
Kamera inspeksi push cable dengan meter counter + rekam SD (kategori PCE-PIC 40)	Minim dampak, inspeksi dari akses yang ada	Cepat–sedang (tergantung kebersihan jalur)	Tinggi (lokasi temuan terlacak jarak)	Tinggi (verifikasi visual sebelum–sesudah lebih mudah)

Spesifikasi Teknis

Parameter	Nilai
Diameter kabel / head diameter	23 mm / 0.9 in
Panjang kabel (PCE-PIC 40)	40 m / 131 ft
Sight depth / field of view	20–100 cm
Sudut pandang	120°
Pencahayaan	12 × LED (dimmable)
White balance	Automatic
Image sensor	1/3″ Sony CCD
Resolusi (output)	720 × 576 pixels
Display	7″ LC display
Interface	USB 2.0
Opsi memori	Video, photo dan sound
Media penyimpanan	SD card hingga 32 GB
Format output video	PAL 720 × 576; NTSC 720 × 488
Menu navigation	Multilingual (German, English, French, Spanish, Italian, Portuguese, Japanese, Chinese, Russian)
Length measurement	0–40 m / 0–131 ft
Data entry	By keyboard possible
Kondisi operasi	-10–50°C, 30–90% rh
Kondisi penyimpanan	-20–60°C, 30–90% rh
Power supply	110–240V AC / 12V / 1.2 A DC
Baterai	Li-Ion 7.4 V / 5400 mAh
Protection class (display)	IP66
Waterproof camera head	Hingga 20 m / 66 ft
Dimensi (complete)	55 × 43.5 × 34.5 cm
Dimensi camera head	23 × 45 mm; total length 150 mm
Berat	Sekitar 13 kg
Kesesuaian ukuran pipa/duct	DN 40–150 mm

Tata Cara Pemakaian

Berikut versi ringkas 7 langkah yang mudah diikuti di lapangan:

Persiapan alat: pastikan SD card terpasang pada slot, dan periksa kondisi kabel serta kepala kamera sebelum digunakan.
Persiapan K3: gunakan sarung tangan karet, siapkan pembersihan ringan untuk menjaga kebersihan kabel dan lensa.
Nyalakan unit: tekan tombol on/off untuk menyalakan sistem.
Atur pencahayaan dan tampilan: set intensitas LED sesuai kebutuhan, gunakan fungsi rotate/mirror jika membantu orientasi gambar.
Mulai inspeksi: dorong kabel secara perlahan dan merata, jaga tangan tetap dekat dengan mulut pipa untuk mencegah bending berlebih.
Dokumentasikan temuan: ambil foto atau mulai rekam video; jika diperlukan tambahkan catatan menggunakan keyboard.
Akhiri dan rapikan: tarik kembali kabel secara merata (hindari menarik kasar), bersihkan sebelum digulung, lalu simpan dalam case.

Catatan penting:

Jika kamera dipakai pada jalur yang dapat menimbulkan akumulasi panas, beri waktu kamera head untuk cooldown 10–15 menit bila gambar mulai blur.
Hindari memaksa dorongan saat kamera “mentok” agar tidak merusak kabel/kamera.

Cara Kerja / Metode Pengukuran

PCE-PIC 40 bekerja dengan prinsip inspeksi visual berbasis kamera: kepala kamera menangkap gambar, LED menerangi area gelap, lalu gambar ditampilkan di layar. Area yang bisa “terlihat jelas” dinyatakan pada rentang sight depth 20–100 cm, dengan sudut pandang 120°, sehingga operator dapat menilai kondisi permukaan internal, adanya deposit, retakan, atau hambatan di jalur.

Untuk membedakan kondisi di lapangan, operator biasanya mengandalkan tiga indikator praktis:

Perubahan tekstur/warna permukaan (misalnya deposit vs permukaan bersih).
Perubahan refleksi saat LED disetel (deposit basah sering memantulkan berbeda dibanding deposit kering).
Perubahan geometri jalur (penyempitan, tonjolan, sambungan, benda asing).

Meter counter menampilkan panjang kabel yang sudah masuk, membantu mengaitkan temuan dengan jarak. Jika perlu, operator dapat mereset meter counter melalui tombol “Meter-Zero” pada case.

Batasan yang perlu diingat saat perencanaan kerja:

Ukuran jalur: alat ini disebut sesuai untuk pipa/duct DN 40–150 mm, sehingga pada diameter lebih kecil berpotensi menyulitkan manuver.
Lingkungan basah: camera head dinyatakan waterproof hingga 20 m, sementara control box aman dari air saat case tertutup.
Hambatan tajam: tepi tajam dapat merusak kabel; dorongan harus bertahap dan tidak dipaksakan.

Kelengkapan Produk

Berdasarkan delivery scope, kelengkapan yang menyertai unit meliputi:

1 unit drain camera seri PCE-PIC (panjang 40 m)
1 standard camera head
1 main unit dengan case, cable reel, dan push cable
1 mains adaptor
1 car charging adaptor
1 keyboard
1 remote control
1 guide 46 mm
1 guide 80 mm
1 user manual

Manfaat bagi Pengguna

Berikut manfaat yang biasanya paling terasa untuk tim pabrik semen & baja:

Efisiensi kerja: inspeksi visual cepat untuk mempersempit area masalah sebelum tindakan mekanis, sehingga waktu troubleshooting lebih terarah.
Peningkatan kualitas keputusan: foto/video/suara menjadi bukti objektif untuk diskusi teknis lintas fungsi (maintenance–produksi–QC).
Penghematan biaya: mengurangi tindakan bongkar-pasang yang tidak perlu dan membantu meminimalkan pekerjaan berulang akibat salah lokasi perbaikan.
Pengurangan kesalahan: meter counter + catatan via keyboard membantu menjaga ketertelusuran temuan dan mengurangi miskomunikasi antar shift.

FAQ

Apakah alat ini bisa mendeteksi kabel aktif?

Tidak. PCE-PIC 40 adalah kamera inspeksi visual. Alat ini menampilkan kondisi yang terlihat kamera, bukan mendeteksi tegangan atau sinyal listrik.

Apakah bisa digunakan pada dinding beton?

Bisa untuk inspeksi di dalam jalur/void yang dapat dimasuki kepala kamera (misalnya pipa sleeve atau duct kecil). Untuk beton masif tanpa akses lubang, kamera tidak bisa “menembus” material.

Seberapa dalam area bisa terdeteksi/terlihat jelas?

Dokumen menyebut sight depth 20–100 cm. Praktiknya, kejernihan juga dipengaruhi kebersihan lensa, kondisi LED, dan tingkat debu/kelembapan di jalur.

Apakah aman digunakan pada instalasi hidup?

Aman atau tidaknya bergantung pada lokasi kerja dan prosedur plant. Yang jelas, alat ini bukan alat kelistrikan untuk pekerjaan pada komponen bertegangan terbuka, dan manual juga melarang penggunaan di atmosfer eksplosif.

Apakah perlu kalibrasi rutin?

Tidak seperti alat ukur metrologi, kamera inspeksi umumnya fokus pada fungsi visual. Namun, praktik yang disarankan adalah pengecekan kondisi fisik (kabel, lensa, konektor) sebelum kerja dan memastikan meter counter direset saat memulai inspeksi baru.
