Alat Uji Kekerasan NOVOTEST T-D2 BT: Analisis Deteksi Decarburization Connecting Rod

Setiap tahun, industri otomotif mencatat puluhan kasus kegagalan mesin yang berakar dari satu masalah tersembunyi: patahnya connecting rod. Komponen kecil ini menanggung beban eksplosif dan kelelahan material, namun satu cacat mikroskopis—lapisan decarburization—dapat mengubahnya menjadi bom waktu. Bayangkan Anda memegang connecting rod yang tampak sempurna secara visual, tetapi kekerasan permukaannya anjlok dari ideal 324 HV ke hanya 261 HV. Penurunan ini menciptakan zona rapuh yang, dalam siklus kerja mesin, merambat menjadi retakan dan berujung pada catastrophic failure. Di sinilah kecepatan dan akurasi inspeksi menjadi penentu. Alat Uji Kekerasan NOVOTEST T-D2 BT menawarkan solusi langsung di lantai produksi: sebuah perangkat portabel berbasis metode Leeb rebound yang tidak memerlukan operator bersertifikat. Anda cukup menempelkan probe ke permukaan connecting rod, melepas tombol, dan dalam hitungan detik alat ini mengonversi sinyal pantul menjadi profil kekerasan Vickers. Metode ini mendeteksi penurunan kekerasan yang mencurigakan—indikasi utama decarburization—tanpa harus memotong spesimen untuk analisis metalografi. Mari selami bagaimana Anda menguasai teknik deteksi ini dan melindungi setiap connecting rod sebelum masuk ke jalur perakitan.

1. Checklist Utama Deteksi Decarburization dengan NOVOTEST T-D2 BT
2. Penjelasan Tiap Poin Penting
3. Standar dan Regulasi Terkait
4. Tools yang Direkomendasikan
5. Kesalahan yang Sering Terjadi
6. Quick Audit Template
7. Kesimpulan
8. FAQ
   1. Apa itu decarburization dan mengapa berbahaya pada connecting rod?
   2. Mengapa metode Leeb rebound cocok untuk mendeteksi lapisan decarburization?
   3. Bagaimana cara membedakan penurunan kekerasan akibat decarburization dari efek heat treatment yang normal?
   4. Apakah NOVOTEST T-D2 BT memerlukan pelatihan khusus untuk digunakan?
9. References

Checklist Utama Deteksi Decarburization dengan NOVOTEST T-D2 BT

Proses deteksi decarburization pada connecting rod memerlukan disiplin prosedural. Berikut langkah-langkah terstruktur yang memastikan validitas data dan keamanan pengambilan keputusan.

1. Bersihkan permukaan uji: Hilangkan kontaminan, oksidasi, dan residu oli menggunakan amplas grit halus (120-400) atau chemical cleaner. Permukaan yang tidak bersih menyerap energi tumbukan, menghasilkan pembacaan yang lebih rendah palsu.
2. Lakukan kalibrasi alat: Verifikasi NOVOTEST T-D2 BT pada blok referensi baja standar dengan nilai sekitar 600-800 HL. Lakukan ini sebelum pengukuran dimulai dan ulangi setiap 20 pengukuran atau setiap jam untuk mengompensasi potensi drift sensor.
3. Pilih impact device dan arahkan probe: Gunakan impact device tipe D, probe standar untuk aplikasi umum. Arahkan probe tegak lurus (sudut 90° ±2°) ke permukaan connecting rod pada area kritis: leher (shank), big end, dan small end. Komponen harus ditopang rigid menggunakan V-block atau magnetic clamp untuk mencegah getaran yang mendistorsi sinyal.
4. Lakukan pengambilan data per titik: Eksekusi minimal 5 pengukuran pada setiap titik yang sama. Hitung nilai rata-rata dari hasil yang valid, buang outlier signifikan, lalu konversi nilai Leeb (HL) ke skala Vickers (HV) menggunakan konverter internal alat.
5. Petakan profil kekerasan: Bandingkan nilai kekerasan dari zona permukaan hingga area representatif inti. Gunakan referensi ideal penurunan bertahap dari 324 HV (inti) ke 261 HV (permukaan). Identifikasi jika penurunan mendadak lebih dari 20% terjadi dalam rentang dangkal.
6. Identifikasi zona decarburization: Lapisan decarburization terkonfirmasi jika HV permukaan lebih kecil dari 80% HV inti dan profil penurunan bersifat monotonik (semakin ke permukaan semakin turun drastis). Catat perkiraan ketebalan lapisan berdasarkan jarak dari titik pengukuran terendah ke titik nilai inti stabil.
7. Dokumentasikan data: Simpan semua hasil—tanggal, identitas operator, kondisi permukaan, nilai HL mentah, nilai HV terkonversi, titik pengukuran, dan foto area jika diperlukan—dalam log inspeksi digital atau memori alat untuk audit mutu.

Penjelasan Tiap Poin Penting

Memahami alasan teknis di balik setiap langkah checklist akan meningkatkan sensitivitas Anda terhadap potensi kesalahan dan memperkuat argumen saat hasil inspeksi dipertanyakan.

Persiapan permukaan adalah fondasi akurasi. Oksidasi, bekas oli, atau scale hasil forging bukan sekadar kotoran; lapisan ini memiliki kekerasan dan elastisitas berbeda yang meredam energi kinetik dari impact body. Hasilnya, nilai Leeb (HL) yang terbaca bisa 20–30% lebih rendah dari nilai sebenarnya, menciptakan positif palsu yang memicu investigasi tidak perlu. Standar praktik menuntut kekasaran permukaan (roughness) di bawah 2 µm Ra.

Kalibrasi bukan sekadar ritual pagi hari. NOVOTEST T-D2 BT memang menyimpan data kalibrasi pabrik, tetapi fluktuasi suhu lingkungan, keausan mekanis probe, dan kondisi baterai dapat menggeser karakteristik sensor dalam hitungan jam. Memverifikasi alat pada blok referensi bersertifikat—mengikuti prinsip kalibrasi ISO 6507-1—memastikan akurasi tetap dalam toleransi ±0.5% dan menghilangkan keraguan atas data yang dihasilkan.

Pemilihan titik uji memerlukan pengetahuan proses manufaktur. Connecting rod menerima tegangan forging tertinggi di area transisi big end. Zona ini juga paling terekspos pada atmosfer tungku selama heat treatment, menjadikannya kandidat utama tempat terjadinya decarburization tidak merata. Fokuskan sebagian besar pengukuran Anda di sini, dengan titik komparasi di shank yang lebih tebal.

Interpretasi profil kekerasan adalah seni membedakan fenomena normal dari cacat. Penurunan bertahap kekerasan dari inti ke permukaan adalah karakteristik pendinginan (quenching) alami. Namun, decarburization parah menunjukkan dirinya sebagai gradien curam: penurunan lebih dari 50 HV hanya dalam 0.5 mm dari permukaan. Ini adalah tanda bahwa karbon telah hilang secara signifikan dari lapisan luar baja, menjadikannya ferit lunak di antara struktur martensit atau bainit yang seharusnya kuat.

Standar dan Regulasi Terkait

Metode deteksi decarburization menggunakan uji kekerasan tidak berdiri sendiri; ia disokong oleh kerangka standar internasional yang memberikan legitimasi dan preskripsi teknis.

• ASTM E140-12B(2019): Standar ini menyediakan tabel konversi kekerasan untuk baja karbon dan baja paduan. Algoritma di dalam NOVOTEST T-D2 BT merujuk pada standar ini untuk mengonversi kekerasan Leeb (HL) ke skala Vickers (HV) dan Brinell (HB) secara akurat.
• ISO 18203:2016: Merupakan panduan teknis metode pengukuran kedalaman decarburization pada baja dengan uji kekerasan Vickers. Standar ini mendeskripsikan bagaimana menafsirkan hardness traverse untuk menentukan batas tegas antara lapisan terdecarburisasi dan material inti yang sehat.
• ISO 16859 (Seri): Menggantikan DIN 50156, standar ini mengatur secara komprehensif metode uji kekerasan Leeb, mencakup persyaratan perangkat, kalibrasi, dan prosedur pengukuran—dan NOVOTEST T-D2 BT sepenuhnya mematuhinya.
• Standar OEM Otomotif: Pabrikan seperti Yamaha, Honda, dan Toyota umumnya menetapkan batas maksimum kedalaman decarburization pada connecting rod antara 0.1 hingga 0.2 mm. Setiap temuan yang melebihi threshold ini memicu penolakan batch.

Tools yang Direkomendasikan

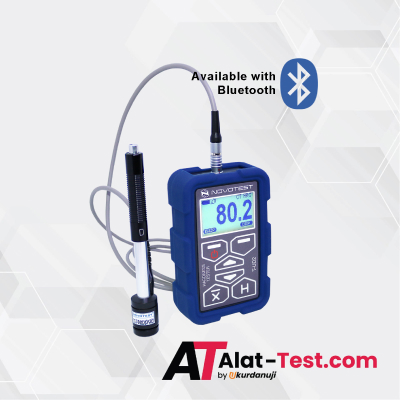

Pusat dari seluruh prosedur adalah Alat Uji Kekerasan NOVOTEST T-D2 BT, namun efektivitasnya berlipat ganda ketika didukung perkakas penunjang yang tepat.

Spesifikasi utama NOVOTEST T-D2 BT yang relevan untuk tugas ini meliputi:

Sebagai distributor terpercaya, CV. Java Multi Mandiri menyediakan alat uji kekerasan NOVOTEST T-D2 BT yang orisinal beserta aksesori pendukung vital, seperti blok kalibrasi standar HL dan HV yang tersertifikasi, surface preparation kit (amplas grit, alcohol wipes, handheld polisher), dan magnetic clamp. Ketersediaan alat ukur yang lengkap dan terkalibrasi dari pemasok yang andal memastikan rantai kualitas Anda tidak terputus dari hulu.

Kesalahan yang Sering Terjadi

Bahkan dengan alat secanggih NOVOTEST T-D2 BT, sejumlah jebakan umum dapat menghasilkan data yang menyesatkan. Kenali dan hindari:

• Mengabaikan pembersihan permukaan. Residu oli membentuk lapisan tipis yang menyerap energi. Anda mengukur kekerasan “oli” di atas logam, bukan kekerasan connecting rod itu sendiri. Solusi: Selalu sempurnakan tiga langkah pembersihan—degrease, amplas, lap.
• Kalibrasi hanya sekali di awal sesi. Sensor dapat mengalami drift sepanjang hari. Verifikasi ulang pada blok referensi setiap 20 pengukuran atau setiap jam sekali; ini adalah asuransi akurasi yang murah.
• Mengukur pada area yang terlalu tipis. Mengukur di dekat tepi lubang pin small end yang ketebalannya kurang dari 5 mm dapat memicu “efek anvil”—rigiditas massal di bawah area uji meningkatkan nilai kekerasan secara palsu. Solusi: Kenali geometri part dan ukur pada bidang yang cukup massif.
• Mengabaikan orientasi probe. Standar Leed mensyaratkan sudut dampak tegak lurus dengan toleransi ±2°. Kemiringan lebih dari 5° mengubah vektor energi secara fundamental dan menghasilkan data yang tidak valid. Gunakan fixture.
• Tidak membuat baseline material. Memperlakukan semua connecting rod dengan spesifikasi yang sama adalah kekeliruan. Amankan satu batang “golden standard” dari batch baru yang terbukti bebas cacat untuk menetapkan profil kekerasan dasar spesifik batch itu.

Quick Audit Template

Gunakan template audit cepat ini sebagai daftar periksa harian atau ketika melakukan inspeksi penerimaan barang. Centang setiap item untuk memvalidasi prosedur Anda.

Kesimpulan

Kegagalan connecting rod bukanlah misteri yang tidak terpecahkan; ia adalah konsekuensi dari decarburization yang tidak terdeteksi. Alat Uji Kekerasan NOVOTEST T-D2 BT mentransformasi deteksi lapisan berbahaya ini menjadi prosedur cepat, portabel, dan non-destruktif yang dapat langsung Anda terapkan di lini produksi atau gudang. Dengan mengikuti checklist, memahami standar relevan, dan menghindari kesalahan umum, Anda melindungi integritas setiap komponen tanpa harus mengorbankan waktu atau menghancurkan sampel. Keandalan data dari metode Leeb rebound ini mengamankan mesin dari potensi bencana dan menekan biaya inspeksi.

Ketika standar inspeksi Anda meningkat, pastikan perangkat Anda berasal dari sumber yang tepat. CV. Java Multi Mandiri, sebagai supplier dan distributor alat ukur, menyediakan NOVOTEST T-D2 BT dan berbagai alat pengujian material lainnya. Konsultasikan kebutuhan alat ukur Anda untuk mendukung proses produksi yang presisi dan mendapatkan perangkat yang sesuai dengan standar inspeksi terkini.

FAQ

Apa itu decarburization dan mengapa berbahaya pada connecting rod?

Decarburization adalah fenomena hilangnya karbon dari lapisan permukaan baja akibat reaksi dengan gas di atmosfer tungku selama proses heat treatment (pemanasan). Pada connecting rod, karbon adalah elemen pengeras utama. Ketika karbon lenyap, permukaan berubah menjadi ferit lunak yang tidak mampu menahan beban lelah (fatigue). Lapisan lunak ini menjadi titik awal retakan (crack initiation) yang dengan cepat merambat dan menyebabkan patah mendadak saat mesin beroperasi pada RPM tinggi.

Mengapa metode Leeb rebound cocok untuk mendeteksi lapisan decarburization?

Metode Leeb rebound mengukur kecepatan pantul sebuah impact body—yang berkorelasi langsung dengan kekerasan dan modulus elastisitas material. Lapisan decarburization yang lunak akan meredam energi pantul lebih banyak, menghasilkan nilai HL dan HV yang lebih rendah secara signifikan. Sensitivitas terhadap perbedaan kekerasan permukaan ini menjadikan metode Leeb sangat efektif untuk memetakan profil penurunan kekerasan dari permukaan ke inti (hardness traverse), sebuah kebutuhan utama dalam deteksi zona decarburization.

Bagaimana cara membedakan penurunan kekerasan akibat decarburization dari efek heat treatment yang normal?

Perbedaan utamanya terletak pada laju penurunan (gradien) dan total penurunan kekerasan. Efek heat treatment normal menampilkan penurunan bertahap dari inti ke permukaan, biasanya dengan selisih total tidak lebih dari 10-15%. Decarburization menunjukkan gradien curam dengan penurunan drastis (>20% atau >50 HV) dalam jarak yang sangat pendek (sekitar 0.1–0.5 mm). Profil “turun drastis” ini adalah signature khas karbon yang hilang, yang tidak akan Anda temukan pada komponen yang diproses dengan quenching sempurna.

Apakah NOVOTEST T-D2 BT memerlukan pelatihan khusus untuk digunakan?

Tidak. Alat ini dirancang untuk kemudahan penggunaan tanpa memerlukan keahlian khusus. Pengoperasian dasarnya hanya melibatkan penempatan probe dan penekanan tombol rilis. Antarmuka langsung menampilkan nilai kekerasan dalam skala yang dipilih. Namun, untuk memastikan hasil valid dalam konteks deteksi decarburization, operator perlu pembekalan singkat mengenai prosedur persiapan permukaan, orientasi probe yang benar, serta interpretasi profil kekerasan seperti yang telah diuraikan dalam artikel ini. Ini adalah pelatihan keterampilan prosedural, bukan keahlian tinggi.

Rekomendasi Hardness Tester

References

1. ASTM E140-12B(2019), Standard Hardness Conversion Tables for Metals, ASTM International.
2. ISO 18203:2016, Steel — Determination of the thickness of surface-hardened layers, International Organization for Standardization.
3. ISO 16859-1:2015, Metallic materials — Leeb hardness test — Part 1: Test method, International Organization for Standardization.
4. Totten, G. E. (2006). Steel Heat Treatment: Metallurgy and Technologies. CRC Press.
5. Manual Operasional Alat Uji Kekerasan NOVOTEST Seri T-D, NOVOTEST.
