PCE-PSR 200 – Chroma Meter/Spectrometer untuk Analisis Cahaya | Kontrol Warna & Konsistensi LED

Di industri elektronik, kualitas cahaya bukan lagi urusan “terang atau tidak”. LED backlight untuk panel, indikator pada perangkat, lampu inspeksi di lini produksi, hingga modul pencahayaan produk consumer semuanya dituntut konsisten: warna tidak bergeser, tampilan tidak “kehijauan”, dan perbedaan antar-batch tidak memicu klaim garansi. Masalahnya, deviasi kecil pada warna cahaya sering lolos jika inspeksi hanya mengandalkan mata atau sekadar lux meter sederhana. Efeknya bisa terasa belakangan: mismatch warna antar-komponen, ketidakseragaman tampilan layar, atau komplain pengguna karena warna tampak “dingin”/“hangat” tidak sesuai spesifikasi.

Risikonya bukan cuma estetika. Perubahan CCT, CRI, dan karakter spektral bisa mengganggu proses inspeksi visual, memicu rework, memperpanjang waktu troubleshooting, dan menambah variabilitas kualitas di commissioning produk. Ketika tim QC perlu menelusuri sumber masalah, data yang dibutuhkan bukan hanya intensitas, tetapi juga koordinat warna, distribusi spektrum, hingga metrik kualitas cahaya. Di titik inilah alat ukur yang bisa membaca spektrum dan parameter warna secara menyeluruh menjadi kebutuhan praktis—bukan sekadar “alat tambahan”.

Deskripsi Singkat PCE-PSR 200

PCE-PSR 200 adalah chroma meter/spectrometer portabel untuk pengukuran cahaya dan analisis warna yang ditujukan bagi pekerjaan inspeksi dan evaluasi kualitas pencahayaan. Alat ini dirancang untuk mengukur parameter seperti illuminance, correlated colour temperature (CCT), koordinat warna, indeks rendering warna, serta beragam parameter turunan berbasis spektrum.

Karakter PCE-PSR 200 terasa cocok untuk pekerjaan lapangan maupun laboratorium QC: layar sentuh IPS 5 inci untuk pembacaan cepat, memori internal untuk menyimpan data, serta dukungan ekspor data/olah data melalui software PC.

Dari sisi kemampuan inti, PCE-PSR 200 menonjol karena kombinasi resolusi spektral, cakupan pengukuran temperatur warna, dan rentang illuminance yang luas—sehingga bisa dipakai dari sumber cahaya lemah sampai kondisi sangat terang, tanpa harus berganti alat untuk kebutuhan dasar analisis warna.

Fungsi & Kegunaan Produk

Fungsi utama alat

PCE-PSR 200 berperan sebagai spectrometer/chroma meter portabel untuk:

• Mengukur illuminance (lux) dan foot-candle (Fc) untuk verifikasi tingkat pencahayaan.

• Mengukur correlated colour temperature (CCT), deviasi (duv), dan koordinat kromatisitas untuk kontrol konsistensi warna.

• Mengukur parameter kualitas warna seperti CRI dan metrik terkait, termasuk tampilan diagram CIE dan diagram spektrum.

• Mengukur parameter yang relevan untuk konteks pencahayaan berbasis spektrum, termasuk kelompok parameter PAR/PPFD/YPFD (yang sering dipakai pada aplikasi pencahayaan biologis/hortikultura dan evaluasi spektral).

Kegunaan spesifik di lapangan (contoh konteks industri elektronik)

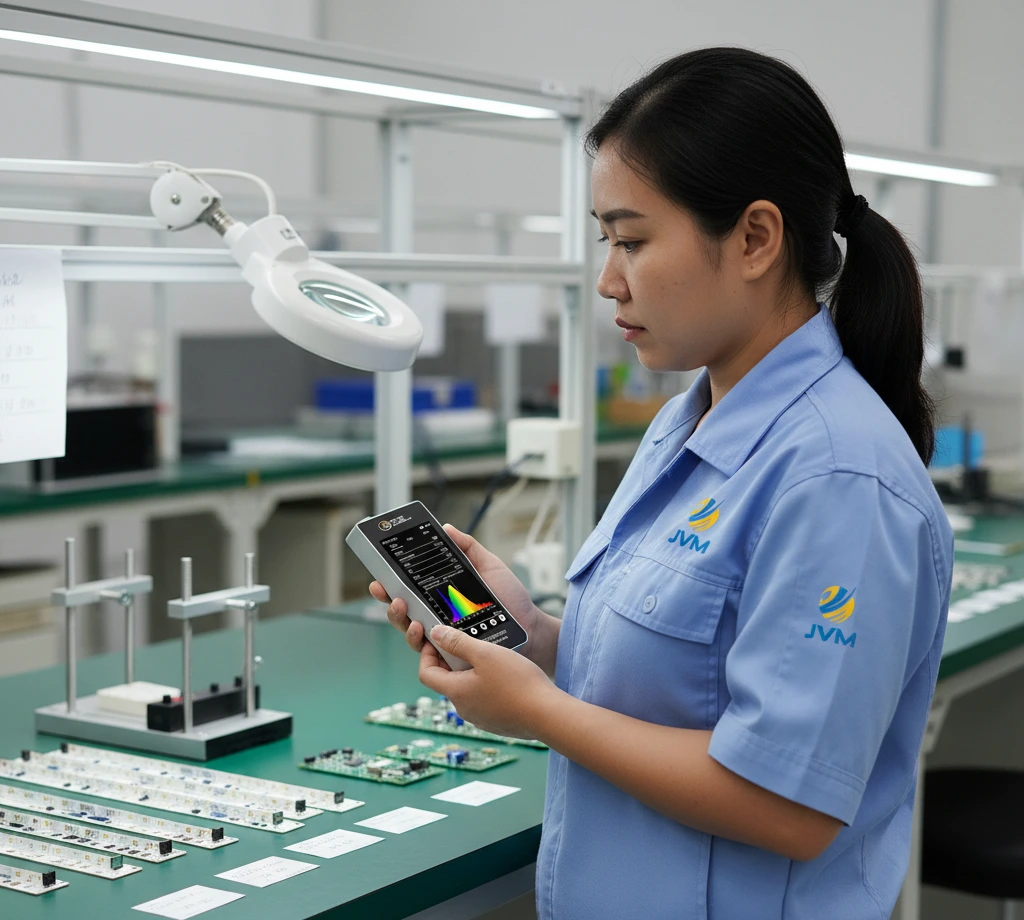

• QC incoming inspection untuk modul LED/driver: memastikan output cahaya tidak keluar dari target CCT/koordinat warna.

• Verifikasi lampu inspeksi/area kerja: memastikan pencahayaan memadai sekaligus tidak mengubah persepsi warna saat inspeksi visual komponen.

• Troubleshooting batch drift: membandingkan spektrum/koordinat warna antara unit “ok” vs unit “suspect” untuk mengisolasi pengaruh binning LED, aging, atau variasi supply.

Skenario sebelum / saat / sesudah pekerjaan

• Sebelum (baseline & setup)

  • Menetapkan target parameter (misalnya CCT, koordinat x-y, CRI minimum) sesuai standar internal produk.

  • Menyiapkan kondisi pengukuran agar stray light tidak mengganggu, terutama saat mengukur sumber cahaya relatif kecil atau lemah.

• Saat (pengukuran)

  • Menempatkan sensor dekat sumber cahaya dan menjalankan pengukuran single atau continuous.

  • Menggunakan continuous test ketika membutuhkan pembacaan yang stabil, terutama untuk kasus tertentu seperti pengujian flicker yang mensyaratkan mode continuous.

• Sesudah (pencatatan & analisis)

  • Menyimpan hasil ke format CSV di perangkat untuk traceability.

  • Melakukan analisis lanjutan via software PC dan (bila diperlukan) mencetak/menyusun laporan dalam format PDF melalui sistem PC.

Mode kerja / metode pengukuran yang relevan

• Single test: cocok untuk spot-check cepat pada titik tertentu.

• Continuous test: cocok untuk stabilisasi pembacaan, pemantauan perubahan output, dan prasyarat saat melakukan flicker test.

• Penyimpanan data CSV: mendukung audit trail QC dan analisis tren antar-batch.

Bidang / Industri Pengguna

Berikut contoh pengguna yang umum, serta alat berfungsi sebagai apa:

• QC/QA elektronik: alat verifikasi warna dan kualitas cahaya untuk konsistensi produk.

• Engineer manufaktur: alat diagnosa cepat untuk drift output LED dan kontrol proses.

• Lab pengujian internal R&D: alat karakterisasi spektral untuk validasi desain optik/pencahayaan.

• Tim commissioning fasilitas produksi: alat validasi pencahayaan area kerja dan lampu inspeksi.

• Supplier modul LED/lighting assembly: alat dokumentasi parameter cahaya untuk spesifikasi pengiriman.

Keunggulan / Highlights

• Membantu teknisi memisahkan masalah “terang” vs “warna”

  • Lux meter biasa menjawab intensitas, tetapi isu lapangan sering ada pada CCT/koordinat warna/CRI. PCE-PSR 200 menampilkan parameter warna dan spektral yang lebih kaya untuk analisis cahaya.

• Meminimalkan risiko salah keputusan saat inspeksi visual

  • Koordinat kromatisitas dan tampilan diagram CIE membantu menilai apakah “perbedaan terlihat” memang berasal dari pergeseran warna, bukan bias mata atau kondisi ruangan.

• Mempercepat persiapan kerja di lapangan

  • Layar sentuh 5 inci memudahkan pembacaan dan navigasi data tanpa perangkat tambahan.

• Mendukung traceability QC

  • Penyimpanan data ke CSV dan kapasitas memori internal mendukung pencatatan batch, titik ukur, dan komparasi historis.

• Aspek keselamatan & ketahanan pemakaian

  • Perlindungan perangkat IP56 membantu saat pengukuran di area produksi yang berdebu atau kondisi lapangan tertentu.

• Efisiensi kerja untuk pengujian berulang

  • Operasi single/continuous test dan opsi pengolahan di PC memudahkan tim membuat workflow QC yang rapi (uji–simpan–analisis).

Perbandingan / Posisi Produk

Spesifikasi Teknis

Tata Cara Pemakaian

Berikut alur ringkas 6 langkah yang praktis untuk QC/inspeksi:

1. Persiapan alat
   Pastikan baterai cukup dan area ukur minim stray light. Jika sumber cahaya kecil/lemah, dekatkan sensor atau lakukan pengukuran di ruang lebih gelap untuk mengurangi pengaruh cahaya liar.

2. Nyalakan perangkat
   Terdapat satu tombol; tekan dan tahan untuk menyalakan.

3. Posisi pengukuran
   Tempatkan sensor menghadap sumber cahaya (dekat dan stabil).

4. Pilih metode uji

   • Single test untuk spot-check cepat.

   • Continuous test untuk pemantauan/stabilisasi; diperlukan untuk memperoleh nilai yang benar saat melakukan flicker test.

5. Simpan hasil
   Setelah uji, simpan hasil ke perangkat dalam format CSV.

6. Transfer & analisis di PC
   Ubah mode komunikasi USB sesuai kebutuhan: File untuk akses file CSV, atau Serial jika ingin melakukan pengujian langsung via software (catatan di manual menyebut model tertentu tidak punya fungsi ini; PCE-PSR 200 termasuk yang dapat digunakan untuk pengujian via software).

Catatan penting: gunakan kabel/charger original saat pengisian atau koneksi ke komputer untuk mengurangi risiko gangguan koneksi.

Cara Kerja / Metode Pengukuran

Secara praktis, PCE-PSR 200 bekerja dengan menangkap cahaya dari sumber yang diukur melalui sensor, lalu memprosesnya menjadi informasi spektral dan parameter turunan. Dari spektrum ini, perangkat menghitung berbagai indikator kualitas cahaya—misalnya CCT dan koordinat kromatisitas—yang membantu tim QC memahami “warna cahaya” secara objektif, bukan berdasarkan persepsi mata.

Dalam pekerjaan lapangan, ada beberapa prinsip yang menentukan kualitas hasil:

• Sensor harus cukup dekat dan stabil terhadap sumber cahaya.

• Stray light dapat memengaruhi hasil; karena itu manual menyarankan mendekatkan sensor atau melakukan uji di ruang gelap bila perlu.

• Untuk kebutuhan tertentu seperti flicker test, mode continuous diperlukan agar nilai yang diperoleh benar (stabil secara pembacaan).

Batasan praktis yang perlu diingat (berbasis prosedur pemakaian di manual):

• Pengukuran sangat bergantung pada kondisi lingkungan cahaya di sekitar titik uji. Manajemen stray light adalah kunci agar data lebih representatif.

Kelengkapan Produk

Daftar berikut disusun dari informasi kelengkapan pada manual PCE-PSR series.

• Unit utama PCE-PSR series 200

• USB cable

• Charger

• Warranty card

• Calibration certificate

• Software

Manfaat bagi Pengguna

• Efisiensi kerja QC

  • Spot-check cepat untuk intensitas dan warna, lalu simpan CSV untuk traceability tanpa pencatatan manual berulang.

• Peningkatan kualitas dan konsistensi produk

  • Parameter warna dan spektral membantu mengunci konsistensi antar-batch LED/backlight dan mengurangi risiko mismatch warna yang baru terlihat setelah produk dirakit.

• Penghematan biaya berbasis pencegahan

  • Mengurangi rework karena penyimpangan warna/temperatur warna yang baru terdeteksi di tahap akhir.

• Pengurangan kesalahan keputusan

  • Data CCT, duv, koordinat warna, CRI, serta diagram CIE/spektrum membantu tim membedakan isu optik vs isu listrik/driver dengan lebih terarah.

• Dokumentasi teknis yang lebih rapi

  • Workflow perangkat–CSV–software PC memudahkan analisis tren, pembandingan antar vendor, dan penyusunan laporan pengujian internal.

FAQ

1. Apakah alat ini hanya untuk mengukur terang (lux)?
   Tidak. Selain illuminance, PCE-PSR 200 mengukur parameter warna dan spektral seperti CCT, koordinat kromatisitas, CRI, diagram CIE, dan diagram spektrum.

2. Apakah alat ini perlu kondisi ruangan tertentu?
   Untuk mengurangi pengaruh stray light, manual menyarankan sensor didekatkan ke sumber cahaya atau pengukuran dilakukan di ruang gelap bila diperlukan.

3. Bagaimana cara menyimpan data pengukuran?
   Setelah pengujian, hasil dapat disimpan pada perangkat dalam format CSV, lalu dipindahkan ke PC untuk analisis.

4. Kapan sebaiknya memakai mode continuous test?
   Mode continuous dipakai ketika perlu pembacaan berkelanjutan dan stabil; manual menyebut continuous test diperlukan untuk memperoleh nilai yang benar saat melakukan flicker test.

5. Apakah perlu kalibrasi rutin?
   Manual mencantumkan adanya calibration certificate dalam packing list. Untuk jadwal kalibrasi internal, praktiknya mengikuti kebijakan QA perusahaan dan kebutuhan audit/traceability.
