Alat Ukur Kekerasan NOVOTEST TS-BRV: Analisis Resin-Rich Area pada Komposit

Material komposit telah merevolusi industri kedirgantaraan, memungkinkan konstruksi pesawat yang lebih ringan dan efisien. Data dari Boeing menunjukkan bahwa 787 Dreamliner menggunakan material komposit hingga 50% dari total berat strukturnya, sebuah lompatan signifikan yang menegaskan keunggulan kekuatan-terhadap-berat material ini. Namun, keunggulan tersebut membawa tantangan quality control yang kompleks. Tidak seperti logam homogen, komposit menyembunyikan cacat internal yang sering kali lolos dari inspeksi visual standar. Salah satu anomali paling kritis adalah resin-rich area, sebuah zona lokal dengan akumulasi resin berlebih yang secara diam-diam menurunkan fiber volume fraction (FVF) di bawah ambang batas desain. Mendeteksi kantong-kantong resin ini memerlukan pendekatan yang melampaui metode Non-Destructive Testing (NDT) konvensional. Di sinilah microhardness mapping menggunakan Alat Ukur Kekerasan NOVOTEST TS-BRV muncul sebagai solusi presisi. Dengan mengkuantifikasi perbedaan kekerasan lokal antara area kaya resin dan komposit ideal, para insinyur kini memperoleh alat diagnostik portabel untuk memvalidasi integritas struktural langsung di lini produksi.

1. Apa Itu Resin-Rich Area pada Komposit?
2. Penyebab Resin-Rich Area pada Komposit
3. Dampak Terhadap Komposit Aerospace
4. Cara Mendeteksi dan Mencegah Resin-Rich Area
5. Peran Alat Ukur Kekerasan NOVOTEST TS-BRV dalam Analisis Resin-Rich Area
6. Studi Kasus: Investigasi Resin-Rich Area pada Komponen Pesawat
7. Kesimpulan
8. FAQ
   1. Apakah resin-rich area selalu berbahaya pada komposit?
   2. Bagaimana NOVOTEST TS-BRV bisa membedakan resin-rich area dari void?
   3. Apakah perlu persiapan khusus pada permukaan komposit sebelum pengukuran?
   4. Berapa biaya relatif metode microhardness mapping dibanding CT scan?
   5. Apakah NOVOTEST TS-BRV dapat digunakan untuk semua jenis material komposit?
9. References

Apa Itu Resin-Rich Area pada Komposit?

Resin-rich area mendefinisikan zona dalam struktur laminasi komposit di mana konsentrasi resin secara signifikan melampaui proporsi yang direncanakan, sehingga fiber volume fraction (FVF) anjlok di bawah spesifikasi target. Material komposit rekayasa, terutama untuk kedirgantaraan, merancang rasio serat terhadap resin secara presisi untuk mencapai sifat mekanik optimal. Ketika keseimbangan ini terganggu, terbentuklah area yang didominasi oleh matriks polimer tanpa penguatan serat yang memadai.

Secara morfologi, cacat ini muncul dalam beberapa bentuk khas: kolam resin (resin pools) yang terperangkap di antara lapisan prepreg, kantong resin (resin pockets) yang mengisi rongga di area radius spar atau stringer, dan zona tanpa serat akibat segregasi aliran selama proses curing. Insinyur material mengenali area ini bukan sebagai void—karena material tetap solid—melainkan sebagai deviasi komposisi yang melemahkan struktur. Hubungan antara distribusi resin dan sifat mekanik berbanding terbalik; peningkatan kandungan resin lokal menurunkan kekuatan geser interlaminar (Interlaminar Shear Strength/ILSS) karena serat yang menanggung beban menjadi lebih renggang. Akibatnya, modulus elastisitas dan kekuatan tarik di zona tersebut dapat merosot drastis, menciptakan titik lemah yang rentan terhadap inisiasi retak saat komponen beroperasi di bawah beban siklik atau ekstrem.

Penyebab Resin-Rich Area pada Komposit

Identifikasi akar penyebab resin-rich area menuntut pemahaman mendalam tentang proses manufaktur komposit, khususnya metode prepreg-autoclave yang dominan di industri kedirgantaraan. Faktor-faktor berikut secara langsung berkontribusi pada akumulasi resin berlebih:

Ketidaktepatan siklus curing menjadi penyebab primer yang paling sering terabaikan. Profil temperatur yang tidak seragam di seluruh permukaan komponen menyebabkan viskositas resin bervariasi secara lokal. Ketika ramp rate pemanasan terlalu cepat, resin mengalir secara tidak terkendali sebelum mencapai fase gel, menumpuk di area bertekanan rendah. Fenomena ini diperparah oleh waktu gel (gel time) yang tidak optimal, di mana resin kehilangan fluiditasnya sebelum terdistribusi merata.

Distribusi tekanan yang tidak merata selama proses vacuum bagging atau siklus autoclave menciptakan gradien kompaksi. Pleats dan bridging pada vacuum bag di area geometri kompleks—seperti radius spar atau sudut tajam—menghasilkan zona bertekanan rendah yang bertindak sebagai perangkap resin. Tanpa tekanan konsolidasi yang cukup, resin tidak terdorong keluar melalui breather, melainkan terakumulasi di lokasi tersebut.

Kesalahan pada tahap lay-up manual atau Automated Fiber Placement (AFP) turut menyumbang cacat ini. Penempatan prepreg yang tidak presisi menciptakan overlaps dan gaps. Pada area overlap, terjadi penumpukan material yang memerangkap resin berlebih. Sementara itu, wrinkles atau kerutan pada lapisan menyebabkan bridging internal, membentuk rongga yang segera diisi oleh resin cair selama curing. Desain cetakan yang buruk, terutama pada jalur drainase resin (resin bleed path), menghalangi keluarnya resin berlebih sehingga menggenang di area tertentu. Terakhir, variasi ketebalan prepreg atau resin content awal yang tidak seragam antar lot material—sebuah masalah rantai pasok—sering kali luput dari inspeksi incoming dan baru terdeteksi setelah komponen selesai difabrikasi.

Dampak Terhadap Komposit Aerospace

Konsekuensi dari keberadaan resin-rich area pada struktur pesawat terbang jauh melampaui anomali kosmetik, menyerang langsung integritas struktural dan umur kelelahan komponen. Memahami dampak ini krusial karena komponen kedirgantaraan beroperasi di bawah spektrum beban yang ketat tanpa toleransi kegagalan.

Penurunan paling signifikan terlihat pada kekuatan geser interlaminar (ILSS). Material komposit mendistribusikan beban antar lapisan terutama melalui matriks resin. Namun, zona resin-rich meniadakan transfer beban yang efisien karena ketiadaan bridging serat antar lamina. Pengujian mekanik menunjukkan bahwa penurunan FVF sebesar 10% dapat memangkas ILSS hingga 25%, mengkompromikan kemampuan struktur menahan delaminasi.

Risiko retak mikro (microcracking) meningkat secara eksponensial akibat ketidakcocokkan termal. Serat karbon memiliki koefisien ekspansi termal yang sangat rendah—mendekati nol pada beberapa tipe—sementara resin epoksi berkisar 45-65 ppm/°C. Perbedaan ini menciptakan tegangan internal signifikan saat komponen mengalami siklus termal dari -55°C di ketinggian jelajah hingga suhu permukaan di landasan. Zona resin-rich, yang didominasi matriks, mengembang dan menyusut lebih besar dibandingkan area komposit seimbang, memicu microcrack yang merambat di sepanjang antarmuka serat-resin. Konsentrasi tegangan pada antarmuka ini menjadi inisiator kegagalan dini, terutama saat komponen menerima beban fatigue spektrum penuh atau beban impak seperti benturan burung (bird strike) dan serpihan landasan (runway debris). Selain implikasi struktural, area ini juga mempersulit proses perbaikan (repair) karena pengikisan material untuk scarf repair harus menembus zona tebal resin yang tidak kooperatif terhadap adhesi, sering kali memaksa pembuangan area lebih luas untuk mencapai serat sehat. Semua faktor ini berujung pada penalty berat yang tidak diinginkan dalam desain pesawat.

Cara Mendeteksi dan Mencegah Resin-Rich Area

Mendeteksi resin-rich area menghadirkan tantangan unik karena cacat ini tidak selalu menghasilkan perubahan densitas yang drastis seperti halnya void atau delaminasi. Metode Non-Destructive Testing (NDT) konvensional memiliki keterbatasannya masing-masing dalam mengidentifikasi variasi komposisi resin-fiber lokal.

Metode NDT Konvensional:

Ultrasonic C-scan mengandalkan perbedaan impedansi akustik untuk memetakan anomali internal. Meskipun sangat sensitif terhadap delaminasi dan void besar, C-scan sering kali tidak mampu membedakan antara material komposit sehat dan resin-rich area tipis karena keduanya mentransmisikan gelombang ultrasonik tanpa diskontinuitas impedansi yang tajam. Computed Tomography (CT) X-ray menawarkan resolusi superior dengan rekonstruksi 3D berbasis densitas. Namun, biaya operasional yang tinggi—mencapai ribuan dolar per komponen untuk aerospace-grade CT—dan akses terbatas pada mesin berukuran besar membuatnya tidak praktis untuk inspeksi produksi rutin. Radiografi digital konvensional menghadapi limitasi resolusi serupa, kesulitan mendeteksi variasi lokal tipis yang tidak menghasilkan kontras densitometri signifikan.

Microhardness Mapping sebagai Solusi Praktis:

Pendekatan inovatif microhardness mapping mengeksploitasi properti mekanik intrinsik resin yang berbeda secara fundamental dari komposit utuh. Resin murni—baik epoksi, bismaleimide (BMI), atau PEEK—memiliki kekerasan jauh lebih rendah dibandingkan material komposit dengan FVF tinggi. Alat ukur kekerasan portabel mampu mengkuantifikasi perbedaan ini secara langsung. Dengan membuat grid pengukuran kekerasan di permukaan komponen dan mengekstrak data ke peta warna, zona dengan kekerasan di bawah ambang batas tertentu dapat langsung diidentifikasi sebagai kandidat resin-rich area. Metode ini menawarkan keunggulan biaya, portabilitas, dan kecepatan yang tidak dimiliki CT scan, serta menyediakan data kuantitatif yang dapat dikalibrasi terhadap FVF.

Strategi Pencegahan:

Optimalisasi siklus curing melalui simulasi proses manufaktur—menggunakan perangkat lunak seperti COMPRO atau RAVEN—memungkinkan prediksi aliran resin dan gradien temperatur sebelum fabrikasi fisik. Penggunaan flow media dan breather yang dirancang khusus pada area geometri kompleks memastikan drainase resin merata. Kontrol ketat terhadap prepreg lot melalui incoming inspection dengan Differential Scanning Calorimetry (DSC) memverifikasi konsistensi resin content dan reaktivitas antar batch. Integrasi pendekatan ini mencegah terbentuknya resin-rich area dari hulu.

Peran Alat Ukur Kekerasan NOVOTEST TS-BRV dalam Analisis Resin-Rich Area

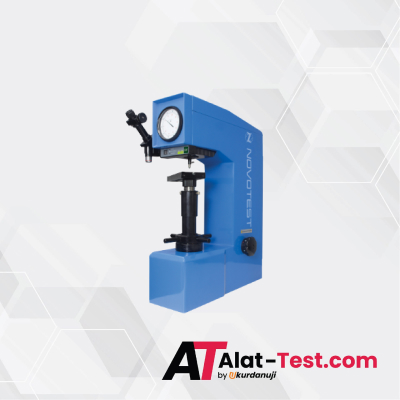

Alat Ukur Kekerasan NOVOTEST TS-BRV menempati posisi unik dalam analisis resin-rich area karena kemampuannya mengintegrasikan tiga metode pengujian—Rockwell, Brinell, dan Vickers—dalam satu platform portabel. Spesifikasi teknisnya memungkinkan adaptasi presisi terhadap karakteristik unik material komposit yang tipis dan heterogen.

Keunggulan utama NOVOTEST TS-BRV terletak pada fleksibilitas test force. Untuk komposit tipis khas aerospace—sering kali setebal 2-4 mm per panel—pemilihan beban uji krusial menghindari penetrasi yang merusak serat. Metode Rockwell dengan beban 60 kgf (588N) atau Brinell dengan bola 1.5875 mm pada 31.25 kgf (306.5N) menghasilkan indentasi dangkal yang hanya tertanam di lapisan matriks permukaan tanpa mematahkan serat. Indenter spesifik—berlian konikal 120° untuk Rockwell, bola baja paduan keras untuk Brinell, dan piramida berlian 136° untuk Vickers—memberikan opsi pengukuran sesuai rentang kekerasan target. Probe alat yang ringan dan desain ergonomis memfasilitasi grid mapping cepat di lapangan, tidak terbatas pada spesimen laboratorium kecil.

Tabel Spesifikasi Relevan NOVOTEST TS-BRV untuk Analisis Komposit:

Prosedur Pengujian dan Interpretasi:

Insinyur kualitas memulai dengan persiapan permukaan minimal—pembersihan release agent dan kontaminan tanpa perlu pengamplasan yang dapat mengubah kondisi resin. Pemilihan metode Brinell sering menjadi preferensi untuk mapping karena indentasi bola memberikan representasi area lebih luas dibandingkan indentasi tajam Vickers, mengurangi pengaruh lokal serat individual. Grid pengukuran ditetapkan dengan interval teratur—misalnya 10 mm x 10 mm—menghasilkan matriks titik data. Setiap indentasi dicatat nilai kekerasannya, kemudian data tersebut diekstrak ke perangkat lunak spreadsheet untuk menghasilkan peta kontur atau heat map.

Langkah kritis adalah korelasi antara kekerasan dan fiber volume fraction melalui kurva kalibrasi empiris. Produsen material biasanya membangun kurva ini dengan mengukur kekerasan pada kupon referensi dengan FVF yang diketahui—mulai dari 40% hingga 65%. Zona dengan nilai kekerasan di bawah threshold kritis—misalnya, 45 HBW pada kurva kalibrasi yang mengindikasikan FVF 45% sementara spesifikasi menetapkan minimal 55%—langsung teridentifikasi sebagai resin-rich area suspect. Data ini kemudian memandu inspeksi lebih lanjut dengan metode mikroskopis atau CT scan terarah, menghemat biaya signifikan dibandingkan CT full-area. Dalam evaluasi proses curing, mapping ini mengungkap apakah modifikasi siklus—seperti penyesuaian pressure point atau dwell time—berhasil menghomogenkan distribusi resin. Peran ini menjadikan NOVOTEST TS-BRV bukan hanya alat inspeksi, melainkan instrumen validasi perbaikan proses yang esensial.

Sebagai supplier dan distributor alat ukur dan pengujian terpercaya, CV. Java Multi Mandiri menyediakan NOVOTEST TS-BRV untuk mendukung kebutuhan quality control manufaktur komposit. Dengan menyediakan alat ini, industri kedirgantaraan dapat mengintegrasikan microhardness mapping ke dalam alur inspeksi produksi untuk verifikasi FVF lokal yang cepat dan akurat.

Studi Kasus: Investigasi Resin-Rich Area pada Komponen Pesawat

Sebuah pabrikan komponen pesawat menghadapi anomali kualitas yang membingungkan: coupon uji yang diekstrak dari panel sayap komposit menunjukkan kekuatan geser interlaminar 18% di bawah spesifikasi desain, meskipun panel tersebut telah lolos inspeksi C-scan standar tanpa indikasi void atau delaminasi signifikan. Kecurigaan mengarah pada variasi resin lokal yang tidak terdeteksi oleh metode akustik.

Tim investigasi menerapkan NOVOTEST TS-BRV dengan pendekatan mapping sistematis. Sebanyak 200 titik pengukuran kekerasan Brinell diterapkan di sepanjang garis radius spar, area yang dicurigai rawan akumulasi resin berdasarkan pengalaman proses curing sebelumnya. Setiap titik menggunakan beban 31.25 kgf dengan dwell time 30 detik untuk mengakomodasi respons viskoelastik material. Data yang terkumpul mengungkapkan ketidakseragaman yang mencengangkan: sekitar 15% dari total area yang dipetakan—terpusat di radius dalam spar—menunjukkan nilai kekerasan antara 38-42 HBW, sementara area panel datar lainnya konsisten pada 58-65 HBW. Berdasarkan kurva kalibrasi internal pabrikan, ambang batas kritis ditetapkan pada 50 HBW sebagai indikator FVF minimal 50%. Area di bawah ambang ini langsung ditandai sebagai suspect resin-rich.

Untuk validasi, tim melakukan micro-CT scan terarah pada koordinat spesifik yang ditunjukkan oleh peta kekerasan. Hasil tomografi mengkonfirmasi akumulasi resin masif di radius spar, dengan fiber volume fraction lokal hanya mencapai 38-42%—jauh dari spesifikasi desain 58-62%. Citra cross-sectional menunjukkan serat yang renggang terdispersi dalam matriks resin epoksi tanpa kontak antar lamina yang adekuat. Investigasi akar penyebab mengarah pada desain breather yang tidak memadai di area radius, menyebabkan drainase resin tidak sempurna selama siklus autoclave.

Berbekal temuan ini, tim proses melakukan penyesuaian: penambahan edge breather khusus pada radius, optimasi ramp rate pemanasan, dan penyesuaian tekanan konsolidasi. Panel perbaikan difabrikasi dan kembali diuji dengan metode mapping yang identik. Peta kekerasan pasca-perbaikan menunjukkan peningkatan dramatis: seluruh area kini berada pada rentang 55-63 HBW, dengan variasi kurang dari 8% di seluruh panel. Coupon uji konfirmasi menegaskan pemulihan ILSS ke dalam rentang spesifikasi. Studi kasus ini mendemonstrasikan bagaimana NOVOTEST TS-BRV menjembatani kesenjangan antara kecurigaan proses dan bukti kuantitatif, memungkinkan diagnosis presisi yang tidak mungkin dicapai dengan C-scan saja.

Kesimpulan

Analisis resin-rich area pada komposit aerospace menuntut pergeseran paradigma dari deteksi cacat berbasis densitas menuju karakterisasi properti mekanik lokal. Resin-rich area bukan sekadar anomali estetika; mereka adalah ancaman laten yang mengkompromikan kekuatan interlaminar, ketahanan fatigue, dan keandalan jangka panjang struktur pesawat. Alat Ukur Kekerasan NOVOTEST TS-BRV membuktikan diri sebagai instrumen kritis dalam transformasi ini, menawarkan microhardness mapping yang kuantitatif, portabel, dan ekonomis sebagai pelengkap vital bagi NDT konvensional. Dengan kemampuannya mengonversi perbedaan kekerasan menjadi indikasi fiber volume fraction langsung di lantai produksi, alat ini memberdayakan insinyur kualitas untuk mengevaluasi efektivitas proses curing dan validasi perbaikan secara real-time. Integrasi metodologi ini ke dalam protokol QC harian melalui dukungan penyedia seperti CV. Java Multi Mandiri berpotensi menetapkan standar baru verifikasi FVF lokal, mengurangi ketergantungan pada CT scan mahal, dan mempercepat siklus pengambilan keputusan di lini produksi komposit kedirgantaraan.

FAQ

Apakah resin-rich area selalu berbahaya pada komposit?

Tidak semua resin-rich area bersifat kritis. Tingkat bahayanya bergantung pada lokasi, ukuran, dan margin desain komponen. Zona resin-rich di area non-struktural atau dengan beban rendah mungkin masih dalam batas aman. Namun, keberadaannya di area penumpu beban utama—seperti spar, lug, atau sambungan—dapat mengurangi kekuatan geser interlaminar dan memicu delaminasi prematur. Setiap indikasi harus dievaluasi terhadap peta tegangan komponen dan spesifikasi desain FVF minimum.

Bagaimana NOVOTEST TS-BRV bisa membedakan resin-rich area dari void?

Mekanismenya berdasarkan respons mekanik yang berbeda secara fundamental. Void adalah rongga berisi udara yang akan kolaps atau menghasilkan pembacaan kekerasan nol saat indentasi. Sebaliknya, resin-rich area adalah material solid—matriks resin murni—yang memberikan resistansi terukur namun dengan nilai kekerasan jauh lebih rendah dibandingkan komposit berpenguat serat. Dengan mengamati nilai absolut dan membandingkannya terhadap kurva kalibrasi, operator dapat membedakan keduanya. Selain itu, void sering kali terdeteksi oleh C-scan, sementara resin-rich area yang tidak terdeteksi C-scan justru menjadi target utama analisis kekerasan ini.

Apakah perlu persiapan khusus pada permukaan komposit sebelum pengukuran?

Persiapan relatif minimal dibandingkan metode metalografi. Permukaan harus bersih dari release agent, wax, atau kontaminan proses yang dapat mempengaruhi koefisien gesek selama indentasi. Pembersihan dengan pelarut (aseton atau isopropil alkohol) umumnya memadai. Tidak diperlukan polishing mekanis atau etsa kimia karena pengukuran kekerasan beroperasi pada skala makro yang tidak sensitif terhadap goresan permukaan halus. Namun, pastikan permukaan cukup datar di area indentasi untuk menghindari pengukuran miring yang menghasilkan data tidak akurat.

Berapa biaya relatif metode microhardness mapping dibanding CT scan?

Microhardness mapping menggunakan NOVOTEST TS-BRV menawarkan efisiensi biaya signifikan dibandingkan computed tomography industrial. CT scan aerospace-grade membebankan biaya operasional $500-$2000 per jam tergantung resolusi dan ukuran komponen, belum termasuk biaya analisis data. Sebaliknya, setelah investasi awal alat, biaya per titik pengukuran kekerasan praktis diabaikan—hanya mencakup waktu operator dan keausan indenter minimal. Untuk inspeksi rutin komponen produksi serial, mapping kekerasan sering kali 80-90% lebih ekonomis, dengan kemampuan mengarahkan CT scan hanya ke zona suspect yang teridentifikasi, alih-alih melakukan pemindaian penuh.

Apakah NOVOTEST TS-BRV dapat digunakan untuk semua jenis material komposit?

Ya, dengan penyesuaian parameter. Alat ini kompatibel dengan berbagai sistem matriks—epoksi, bismaleimide (BMI), sianat ester, hingga termoplastik seperti PEEK—selama kalibrasi spesifik material telah dilakukan. Serat karbon, kaca, atau aramid tidak menjadi batasan karena indentasi pada beban ringan terutama merespons matriks permukaan. Tantangan mungkin muncul pada komposit dengan filler konduktif atau pelindung permukaan (lightning strike protection) yang dapat memengaruhi pembacaan; dalam kasus ini, pemilihan lokasi pengukuran harus menghindari lapisan khusus tersebut.

Rekomendasi Hardness Tester

References

1. Campbell, F. C. (2010). Structural Composite Materials. ASM International.
2. Barbero, E. J. (2017). Introduction to Composite Materials Design (3rd ed.). CRC Press.
3. NOVOTEST. (2024). Technical Datasheet: Hardness Tester TS-BRV. Novotest.
4. Adams, R. D., & Cawley, P. (1988). “A review of defect types and nondestructive testing techniques for composites and bonded joints”. NDT International, 21(4), 208-222.
5. Garcea, S. C., Wang, Y., & Withers, P. J. (2018). “X-ray computed tomography of polymer composites”. Composites Science and Technology, 156, 305-319.
