PCE-VE 1000: Videoscope 7 Inci Untuk Inspeksi Komponen Otomotif Tanpa Bongkar Cepat

Di workshop otomotif modern, lini QC, hingga tim maintenance armada, ada satu “biaya tak terlihat” yang sering luput: waktu dan risiko saat membongkar komponen hanya untuk memastikan kondisi internalnya. Ruang bakar, saluran intake, housing turbo, rongga sasis, hingga area sempit di balik dashboard atau panel bodi sering kali menyimpan gejala awal kerusakan—mulai dari deposit karbon, retak halus, korosi, sampai benda asing—yang tidak akan tampak dari inspeksi visual biasa.

Jika masalah ini dibiarkan, konsekuensinya bukan sekadar rework. Misdiagnosis bisa membuat komponen yang sebenarnya masih layak terlanjur diganti, atau sebaliknya: kerusakan internal lolos sehingga memicu downtime mendadak, klaim garansi, kegagalan fungsi (misalnya overheating, misfire, penurunan kompresi), hingga risiko keselamatan. Pada titik ini, kebutuhan alat inspeksi visual yang mampu “melihat” ke dalam area sulit jangkau—tanpa harus membongkar—menjadi semakin relevan.

Deskripsi Singkat PCE-VE 1000

PCE-VE 1000 adalah unit display videoscope/borescope industri dengan layar LCD 7 inci resolusi 800 × 480 пикsel, dirancang untuk inspeksi visual pada area sempit dan sulit dijangkau. Unit ini merekam foto (JPEG) dan video (MPEG) dengan suara melalui mikrofon internal, menyimpan data ke SD card (termasuk 8 GB dalam paket, kompatibel hingga 32 GB), dan memudahkan transfer ke komputer via USB.

Dalam konteks otomotif, PCE-VE 1000 berperan sebagai “mata” inspeksi internal: Anda memasangkan kabel kamera (dijual terpisah) sesuai kebutuhan diameter/fitur, lalu melakukan pemeriksaan visual untuk konfirmasi kondisi, dokumentasi temuan, serta penelusuran akar masalah secara lebih cepat.

Keunggulan yang menonjol adalah layar besar untuk pembacaan detail, rotasi gambar 360° (bertahap 90°), zoom digital, pengaturan brightness 10 level, perekaman video dengan audio untuk catatan lapangan, serta fleksibilitas pilihan kabel/probe sesuai aplikasi.

Fungsi & Kegunaan Produk

Jawaban praktis untuk “bisa dipakai buat apa?”: PCE-VE 1000 dipakai untuk inspeksi visual internal dan dokumentasi temuan, terutama ketika area tidak bisa dilihat langsung.

Jenis “pengukuran” yang dilakukan:

• Inspeksi visual berbasis kamera (observasi kondisi permukaan, deposit, retak, korosi, kontaminasi, benda asing).

• Dokumentasi foto dan video dengan suara (catatan temuan, lokasi, dan interpretasi teknisi).

• Verifikasi sebelum/ sesudah pekerjaan (before-after) untuk QC atau laporan pelanggan.

Kondisi penggunaan yang umum:

• Area gelap/ minim cahaya: brightness dapat disetel 10 level, dan ada mode exposure lebih tinggi untuk kondisi gelap.

• Area sempit: pemilihan diameter kepala kamera dan panjang kabel menyesuaikan akses.

• Pekerjaan lapangan yang menuntut bukti: file tersimpan di SD card dan dapat dipindahkan via USB.

Masalah yang diselesaikan (contoh otomotif & industrial):

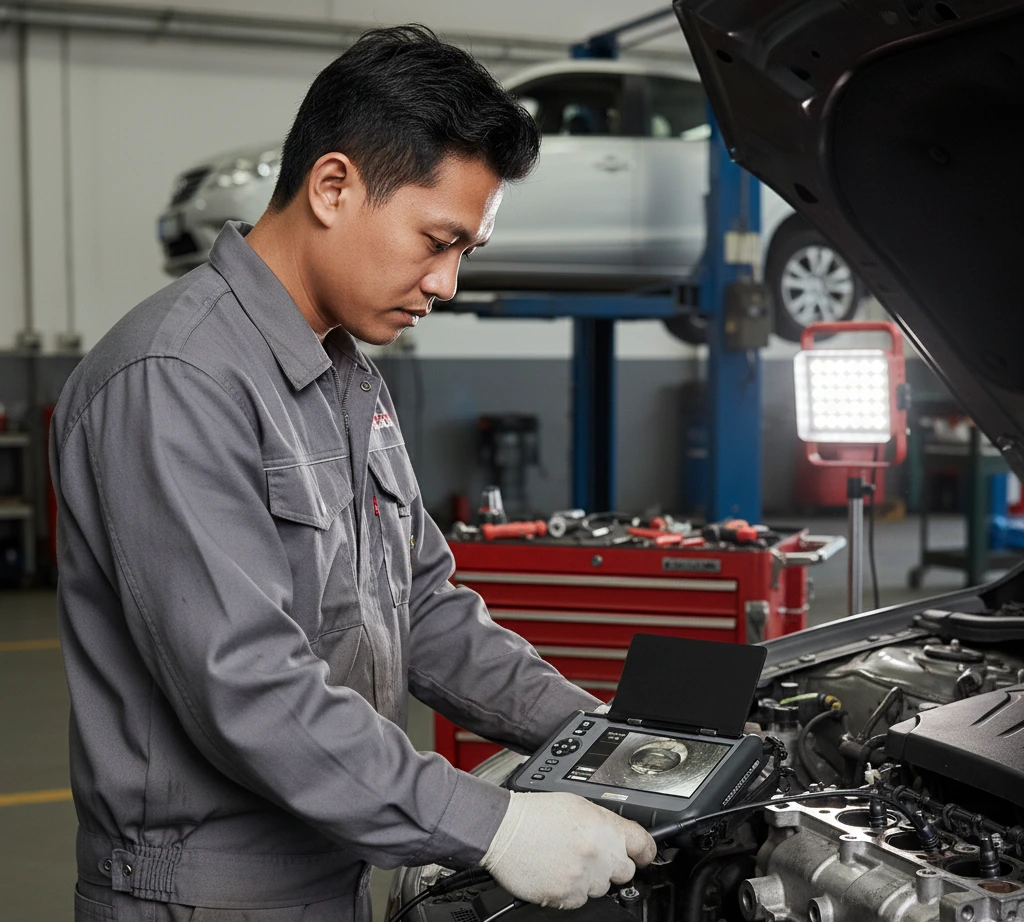

• Konfirmasi kondisi ruang bakar dan valve seat tanpa turun mesin.

• Pemeriksaan deposit karbon pada intake/ EGR path, atau kontaminasi pada saluran.

• Pengecekan korosi/kerusakan di cavity bodi, rangka, dan sambungan yang sulit dilihat.

• Verifikasi kebersihan setelah flushing/cleaning.

• Audit kualitas finishing internal pada komponen hasil fabrikasi (mis. burr, sisa geram, atau cacat permukaan di lubang sempit).

• Mendukung pelaporan inspeksi agar tidak bergantung pada catatan manual yang rawan terlambat/terlewat.

Bidang / Industri Pengguna

• Industri otomotif (bengkel, dealer, ATPM, supplier komponen)

• Manufaktur & fabrikasi (komponen berongga, casting, machining)

• Maintenance & inspection (armada, utilitas, plant maintenance)

• Oil & gas / energi (inspeksi internal pipa/ housing tertentu sesuai probe)

• Konstruksi & perkapalan (inspeksi visual pada rongga/struktur tertutup)

• Aerospace maintenance (inspeksi borescope pada engine/komponen terkait)

Keunggulan / Highlights

• Layar 7 inci dengan resolusi 800 × 480 пикsel untuk inspeksi detail tanpa “menebak-nebak” di layar kecil.

• Rekam foto dan video dengan suara: temuan bisa dikunci sebagai bukti, sekaligus ada narasi teknisi di file video.

• Rotasi gambar 360° bertahap 90°: memudahkan orientasi saat probe berada di posisi “terbalik”.

• Zoom digital 1,0× hingga 5,0× untuk memperbesar area penting saat inspeksi live.

• Brightness 10 level untuk adaptasi pencahayaan di ruang gelap.

• SD card hingga 32 GB dan transfer data via USB, plus AV out NTSC/PAL bila perlu tampil ke layar eksternal.

• Daya tahan kerja lapangan: proteksi IP57 pada unit, uji jatuh 1 m (case test).

• Fleksibel di aplikasi: kabel kamera beragam diameter, panjang, dan tipe (termasuk opsi HR 640 × 480).

Perbandingan / Posisi Produk

Perbandingan & Posisi Produk

Pada inspeksi internal otomotif, metode konvensional biasanya jatuh ke dua ekstrem: membongkar komponen (akurat tapi lama dan berisiko) atau mengandalkan gejala eksternal (cepat tapi sering ambigu). Videoscope seperti PCE-VE 1000 berada di titik tengah yang praktis: memberikan “konfirmasi visual” tanpa membongkar, dengan dokumentasi yang bisa ditelusuri.

Perbandingan ringkas:

Posisinya di kategori alat sejenis: PCE-VE 1000 adalah platform display videoscope yang kuat untuk pekerjaan inspeksi rutin—terutama ketika organisasi ingin standarisasi dokumentasi (foto/video + narasi), layar besar, dan fleksibilitas probe untuk berbagai objek inspeksi.

Spesifikasi Teknis

Tabel di bawah merangkum spesifikasi utama unit display PCE-VE 1000, ditambah spesifikasi kepala kamera pada kabel HR (bila menggunakan opsi kabel HR).

Spesifikasi tambahan (kabel HR – kepala kamera):

Catatan pilihan kabel/probe (ringkas):

• Panjang kabel: 1 m, 2 m, 3 m, 10 m, 30 m (tergantung opsi)

• Diameter kepala kamera: 3,9 mm; 4,9 mm; 5,5 mm; 6 mm; 28 mm

• Resolusi kabel: 320 × 240 atau 640 × 480 (HR)

Tata Cara Pemakaian

Langkah ringkas (praktik yang umum di lapangan):

1. Persiapan alat

   • Pastikan baterai terisi penuh sebelum operasi awal; pengisian dilakukan dengan menghubungkan unit ke daya.

2. Pasang kabel/probe kamera

   • Hubungkan kabel borescope ke unit utama dan kencangkan sealing nut agar koneksi stabil.

3. Nyalakan unit

   • Tekan dan tahan tombol power sekitar 3 detik sampai sistem aktif.

4. Pasang SD card

   • Masukkan SD card pada slot di sisi unit untuk menyimpan foto/video.

5. Lakukan inspeksi dan atur tampilan

   • Atur brightness sesuai kondisi gelap/terang (tersedia 10 level).

   • Gunakan zoom digital bila perlu (hingga 5×), dengan kesadaran bahwa zoom digital dapat menurunkan kualitas saat diperbesar.

6. Simpan bukti

   • Foto: arahkan kepala kamera ke area target lalu tekan tombol Snap untuk menyimpan gambar.

   • Video: tekan Record untuk mulai, tekan lagi untuk berhenti; video tersimpan otomatis dan audio direkam bersamaan.

7. Transfer dan arsipkan

   • Gunakan USB untuk transfer data (mode Reader) atau tampilan live di komputer (mode Camera).

Catatan penting untuk disiplin kerja:

• Saat perekaman video, fitur zoom/rotasi/refleksi tidak dapat digunakan—rencanakan framing sebelum menekan Record.

• Jika memakai kabel HR, hindari membengkokkan kabel lebih dari 90° dan simpan dengan lengkungan longgar untuk menjaga reliabilitas.

Cara Kerja / Metode Pengukuran

PCE-VE 1000 bekerja sebagai sistem inspeksi visual: kamera di ujung probe menangkap gambar/video, lalu ditampilkan real-time pada layar 7 inci. Pengguna mengatur pencahayaan (brightness) agar detail permukaan terbaca, memutar tampilan (rotate) untuk orientasi, dan menggunakan zoom digital untuk fokus ke area tertentu.

Fitur yang membantu di kondisi lapangan:

• Rotasi tampilan 90° per tekan untuk membaca marking/inskripsi yang posisinya sulit (contohnya nomor part atau kode casting).

• Refleksi gambar (mirror) bila diperlukan untuk menyesuaikan orientasi visual tanpa memutar probe secara fisik.

• Pada kabel/probe tertentu ada aksesori seperti mirror attachment (untuk melihat ke samping) dan fungsi light key untuk meningkatkan visibilitas saat aksesori mirror digunakan.

Dalam praktik otomotif, prinsipnya sederhana: Anda menempatkan kamera sedekat mungkin ke area yang ingin dibaca (misalnya deposit di valve, dinding silinder, atau area korosi), menstabilkan probe, lalu merekam bukti yang representatif.

Kelengkapan Produk

Berikut kelengkapan paket unit display PCE-VE 1000:

• 1 unit display borescope PCE-VE (kamera/kabel dijual terpisah)

• 1 cleaning kit

• 1 SD memory card 8 GB

• 1 USB cable

• 1 video cable

• 1 power adaptor

• 1 carrying case

Manfaat bagi Pengguna

Manfaat yang biasanya terasa langsung di lapangan (bukan sekadar fitur):

• Efisiensi kerja

  • Memangkas waktu diagnosis karena inspeksi internal bisa dilakukan tanpa bongkar besar.

• Peningkatan kualitas keputusan teknis

  • Mengurangi “tebakan” saat menentukan tindakan: bersihkan, servis, atau ganti komponen.

• Penghematan biaya

  • Menekan biaya rework dan part replacement yang tidak perlu, sekaligus menghindari downtime akibat kerusakan yang lolos inspeksi.

• Pengurangan kesalahan dokumentasi

  • Foto/video dengan suara membuat laporan lebih konsisten; cocok untuk QC, audit internal, dan komunikasi ke pelanggan atau atasan.

• Standardisasi proses inspeksi

  • Dengan SD card dan transfer USB, data inspeksi lebih mudah diarsipkan, dibandingkan catatan manual yang berpotensi lambat/tercecer.

FAQ

1. Untuk apa alat ini digunakan?
   Untuk inspeksi visual di area sempit dan sulit dijangkau—misalnya bagian dalam komponen mesin, rongga bodi, atau ruang tertutup—serta mendokumentasikan temuan dalam bentuk foto dan video dengan suara.

2. Apakah pengukuran merusak material?
   Tidak. Ini inspeksi visual menggunakan kamera. Risiko kerusakan biasanya hanya terkait penanganan probe (misalnya tersangkut/terbentur), bukan karena proses “pengukuran” itu sendiri.

3. Bisa digunakan untuk material apa saja?
   Pada dasarnya bisa untuk berbagai material selama akses fisik memungkinkan: logam, plastik, komposit, dan permukaan berlapis. Kuncinya memilih diameter kepala kamera dan tipe kabel yang sesuai kebutuhan akses.

4. Apakah perlu kalibrasi?
   Untuk inspeksi visual, tidak ada kalibrasi seperti alat ukur dimensional. Namun praktik yang penting adalah memastikan lensa bersih, pencahayaan sesuai, dan orientasi gambar benar (rotate/mirror) agar interpretasi tidak keliru. Fitur rotate dan mirror tersedia di perangkat.

5. Siapa yang cocok menggunakan alat ini?
   Teknisi otomotif, QC inspector, engineer maintenance, tim inspeksi pabrik, hingga decision maker yang membutuhkan bukti visual untuk evaluasi kondisi dan pengambilan keputusan.

Sebagai pemasok dan distributor alat laboratorium terkemuka, CV. Java Multi Mandiri memahami pentingnya inspeksi visual yang cepat dan terdokumentasi dalam mendukung kualitas perawatan, pengujian, dan proses produksi Anda. Kami berfokus melayani klien bisnis dan aplikasi industri, menyediakan instrumen berkualitas seperti PCE-VE 1000 Automotive/Industrial Videoscope serta perangkat laboratorium lainnya untuk membantu perusahaan Anda mempercepat diagnosis, menstandarkan laporan inspeksi, dan menjaga konsistensi mutu. Jika Anda ingin meningkatkan akurasi dan efisiensi inspeksi visual pada komponen otomotif maupun aset industri, mari diskusikan kebutuhan perusahaan Anda bersama kami untuk menemukan solusi yang tepat.
