PCE-VE 370HR3: Borescope IP67 Untuk Mempercepat Inspeksi Area Sempit Tanpa Bongkar Peralatan

Di banyak fasilitas—mulai dari teaching lab teknik, bengkel otomotif, utilitas WTP/WWTP, sampai pabrik proses—inspeksi sering berhenti bukan karena analisanya sulit, tetapi karena “mata” kita tidak bisa masuk ke lokasi masalah. Pipa proses dan drain line yang berliku, ducting HVAC yang sempit, ruang balik panel, rongga mesin, heat exchanger kecil, hingga housing pompa: semuanya menyimpan potensi masalah yang sama—endapan, korosi, retak halus, sumbatan, atau komponen yang bergeser—tetapi lokasinya tidak ramah bagi inspeksi.

Kalau inspeksi dilakukan dengan cara konvensional, biasanya pilihannya begini:

• Membongkar unit (butuh downtime, tenaga, risiko salah pasang ulang).

• Mengandalkan dugaan dari gejala (vibrasi/penurunan aliran) tanpa bukti visual.

• Memakai kamera biasa yang tidak tahan air/debu dan cahaya kurang (hasil gambar “abu-abu”, sulit dipakai untuk laporan QA/QC).

Di WTP/WWTP, misalnya, endapan atau biofilm di pipa kecil bisa memengaruhi kestabilan proses; tetapi membuka pipa bukan selalu opsi terbaik karena menghentikan aliran, memunculkan risiko kontaminasi, dan menambah pekerjaan sanitasi. Di industri proses/kimia, inspeksi internal pada area yang pernah kontak bahan kimia dan uap lembap menuntut perangkat yang lebih tahan lingkungan. Sementara di lingkungan kampus/lab pengujian, dokumentasi visual yang rapi sering dibutuhkan untuk laporan praktikum, riset, atau verifikasi kondisi alat.

Di titik inilah borescope industri seperti PCE-VE 370HR3 jadi masuk akal: ia mengubah inspeksi “nebak-nebak” menjadi inspeksi berbasis bukti visual, tanpa memaksa Anda membongkar sistem.

Artikulasi 4-arah, LED, dan perekaman: “teknologi mata kecil” yang relevan untuk jangka panjang

Borescope modern pada dasarnya adalah gabungan tiga hal: kamera kecil, sistem pencahayaan, dan kontrol arah pandang. PCE-VE 370HR3 membawa pendekatan yang praktis untuk inspeksi lapangan: kepala kamera yang bisa diarahkan (artikulasi), pencahayaan LED untuk ruang gelap, dan kemampuan merekam.

Prinsip kerjanya sederhana. Kamera ditempatkan di ujung kabel berdiameter kecil, lalu didorong masuk ke area target (pipa, duct, rongga mesin). Karena ruang di dalam hampir selalu minim cahaya, LED di kepala kamera menyalakan area sekitar. Lalu, fitur artikulasi 4-arah memungkinkan pengguna “membelokkan” kepala kamera agar bisa melihat ke sisi yang berbeda tanpa harus memutar kabel secara agresif. Ini terasa sepele sampai Anda berada di pipa yang berbelok: tanpa artikulasi, Anda sering hanya melihat “lorong lurus” dan kehilangan detail di tikungan.

Dalam dokumen yang Anda kirim, deskripsi produk menyebut kepala kamera waterproof dengan 5 LED (3 depan, 2 samping) dan ada fungsi boost untuk meningkatkan kualitas gambar di tempat gelap. Di bagian spesifikasi, tertulis illumination “3 LEDs automatic” dan ada boost function untuk gambar lebih baik dalam gelap. Cara aman membacanya: perangkat ini memang menekankan pencahayaan adaptif/boost; jumlah LED bisa tampil berbeda tergantung cara pabrikan menuliskan “LED utama” versus total LED di kepala kamera.

Kenapa teknologi ini penting untuk jangka panjang? Karena inspeksi internal bukan cuma pekerjaan “maintenance hari ini”. Ia juga bagian dari:

• trending kondisi aset (misalnya munculnya deposit dari waktu ke waktu),

• bukti audit (QA/QC, validasi, investigasi deviasi),

• dan pengurangan downtime karena keputusan perbaikan lebih tepat.

PCE-VE 370HR3 secara spesifik: apa yang membuatnya unggul di kelas borescope industri

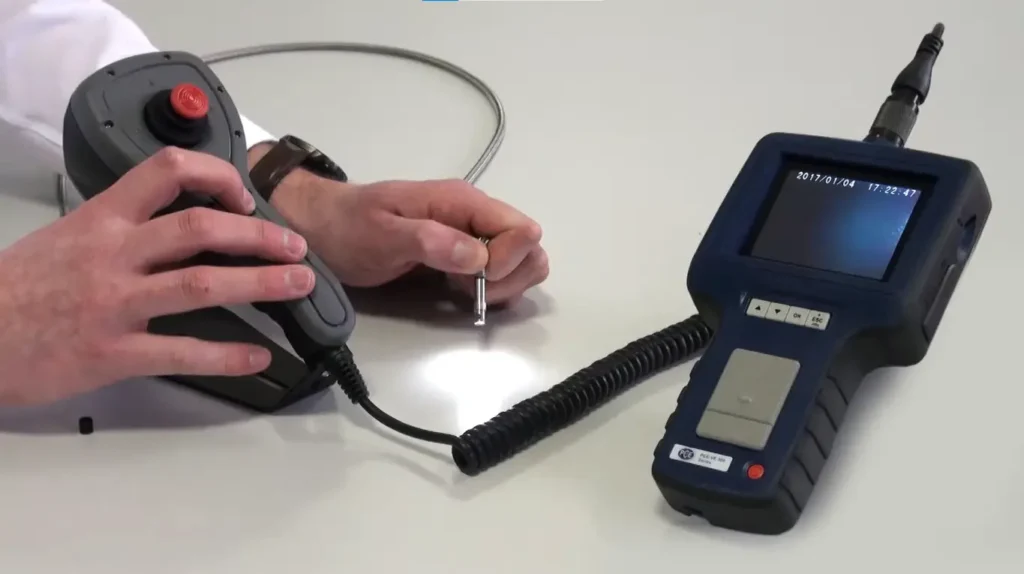

PCE-VE 370HR3 adalah inspection camera/borescope industri dengan kemampuan artikulasi 4-arah, kabel fleksibel, perekaman foto dan video ke kartu SD, serta proteksi masuknya debu dan air pada kepala kamera (IP67). Karakter seperti ini relevan untuk pekerjaan inspeksi non-destruktif (NDI)—melihat kondisi internal tanpa merusak atau membongkar sistem.

Hal yang membuatnya terasa “niat” untuk lapangan:

• Kabel 3 m dengan diameter 6,0 mm: cukup ramping untuk banyak akses kecil, namun masih realistis untuk penanganan.

• Layar TFT 3,5 inci: cukup untuk framing dan review cepat di lokasi.

• Perekaman langsung: foto/video tersimpan ke SD card 8 GB (dapat ditingkatkan sampai 32 GB).

• Konektivitas Mini USB 1.1 / AV out: ada jalur pemindahan dan output tampilan.

• Kepala kamera IP67: lebih tenang saat inspeksi di area lembap, basah, atau berdebu.

Secara kategori, borescope sekelasnya sering “menang” di salah satu sisi saja: ada yang kabelnya kecil tapi tanpa artikulasi, ada yang artikulasi tapi perekaman ribet, atau ada yang bagus di cahaya tapi kurang siap untuk lingkungan basah. PCE-VE 370HR3 terlihat mencoba menyeimbangkan fitur inti yang paling sering dibutuhkan teknisi.

Desain dan ergonomi: ukuran, bobot, daya, dan batas lingkungan kerja

Dari spesifikasi resmi yang Anda kirim, perangkat handheld PCE-VE 370HR3 berdimensi 207 × 118 × 37 mm dan berat termasuk carrying case 450 g. Dimensi ini memberi gambaran: unitnya cukup ringkas untuk dibawa teknisi, tetapi tetap punya layar yang layak dibaca.

Beberapa poin ergonomi yang penting untuk konteks lapangan:

• Kabel panjang 3 m memberi ruang gerak tanpa harus memindah alat terlalu sering.

• Diameter kabel 6,0 mm membantu masuk ke jalur sempit.

• Bending radius 90 mm: ini batas kelengkungan agar kabel/kepala kamera tidak dipaksa melebihi kemampuan mekaniknya. Di lapangan, angka ini berguna agar operator tidak “mengunci” kabel di tikungan tajam.

Untuk daya, spesifikasi menyebut baterai lithium-ion 3,7 V rechargeable dan paket pengiriman mencantumkan mains power adapter. Ini cocok untuk kombinasi kerja indoor-outdoor: baterai untuk mobilitas, adaptor untuk sesi panjang di workshop/lab. Durasi baterai tidak dinyatakan pabrikan dalam materi yang Anda kirim, jadi tidak perlu diasumsikan.

Batas lingkungan operasi dan penyimpanan tercantum -10 … 50 °C. Ini cukup relevan untuk inspeksi di ruang utilitas, area luar pabrik, atau workshop yang temperaturnya fluktuatif.

Soal proteksi, kepala kamera disebut IP67. Dalam spesifikasi, IP67 dijelaskan sebagai dust tight (tidak masuk debu) dan terlindung dari liquid immersion hingga 1 m (3,28 ft) pada kondisi tertentu (tekanan dan waktu). Artinya, untuk pekerjaan inspeksi area basah (mis. dekat drain, sump, duct lembap), perangkat ini lebih aman dibanding kamera inspeksi “rumahan” yang tidak punya rating jelas.

Antarmuka dan pengalaman pengguna: layar 3,5 inci, navigasi sederhana, dan kerja yang terdokumentasi

Pengalaman pengguna borescope di lapangan biasanya ditentukan oleh tiga hal: seberapa cepat Anda mendapatkan gambar yang “kepakai”, seberapa mudah Anda menyimpan bukti, dan seberapa gampang memindahkan file untuk laporan.

PCE-VE 370HR3 memakai monitor TFT LCD 3,5 inci (88,9 mm). Ukuran ini pas untuk inspeksi cepat—bukan untuk analisis sinematik, tetapi cukup untuk melihat retak, endapan, atau kondisi sambungan. Frame rate video 30 fps membantu gerak terlihat halus saat operator memutar atau menggeser kamera.

Untuk penyimpanan, perangkat mendukung image atau video dan menyimpan ke SD card. Format file yang tertulis:

• Foto: JPEG (640 × 480)

• Video: ASF (320 × 240) dengan kompresi MPEG4

Bagi QA/QC dan riset, format ini sederhana dan umumnya mudah dibuka, disisipkan ke laporan, atau diarsipkan. Kualitas resolusi ini juga memberi sinyal bahwa perangkat fokus pada keterandalan inspeksi dan dokumentasi lapangan, bukan detail mikroskopik. Untuk banyak pekerjaan maintenance—mencari sumbatan, melihat kondisi permukaan, memastikan posisi komponen—resolusi tersebut sering sudah memadai.

Catatan penting: materi yang Anda kirim tidak menyebut fitur seperti auto-hold, auto-off, jumlah memori internal selain SD card, bahasa menu, atau fitur pencatatan metadata. Jadi bagian “quality of life” yang bisa ditegaskan secara aman adalah: perekaman ke SD, dan konektivitas untuk pemindahan.

Fitur yang paling berguna saat inspeksi “benar-benar sulit”: boost, zoom, dan artikulasi 4-arah

Kalau dipetakan ke kebutuhan lapangan, fitur unggulan PCE-VE 370HR3 yang paling terasa dampaknya adalah:

• Artikulasi 4-arah
  Ini membantu melihat area di tikungan pipa, belakang komponen, atau sisi dinding duct. Dibanding borescope non-artikulasi, operator lebih jarang menarik keluar kamera hanya untuk mengubah sudut pandang.

• Boost function untuk kondisi gelap
  Pada ruang tertutup, LED biasa kadang menghasilkan pantulan berlebih atau justru tidak cukup. Boost membantu meningkatkan kualitas gambar dalam gelap (sesuai spesifikasi), sehingga detail permukaan lebih terbaca.

• Digital zoom hingga 2×
  Zoom digital bukan pengganti lensa optik, tetapi berguna untuk verifikasi cepat: “itu retak halus atau goresan?”, “itu deposit tebal atau hanya noda?”. Dengan zoom, operator bisa memperbesar tanpa memindahkan kamera terlalu agresif.

• Perekaman foto dan video
  Untuk QA/QC, perekaman bukan fitur “nice to have”, melainkan bukti. Anda bisa mengikat temuan dengan waktu inspeksi, lokasi, dan keputusan tindak lanjut.

• Kepala kamera ber-rating IP67
  Bekerja di lingkungan lembap dan berdebu sering menghabiskan perangkat yang tidak didesain untuk itu. IP67 pada kepala kamera membuat inspeksi di area basah lebih aman secara operasional.

Transfer data dan integrasi workflow: dari lapangan ke laporan

Spesifikasi menyebut antarmuka Mini USB 1.1 / AV out. Dalam praktiknya, dua hal ini biasanya dipakai untuk:

• memindahkan file dari perangkat ke PC (melalui koneksi USB),

• atau menampilkan output video ke monitor eksternal (AV out) untuk demo, pelatihan, atau verifikasi bersama tim.

Untuk workflow QA/QC dan audit, pendekatan yang realistis adalah:

1. Inspeksi dan rekam foto/video di lapangan (SD card).

2. Pindahkan file ke folder proyek di PC.

3. Masukkan gambar kunci ke laporan (PDF/Word) dan simpan video sebagai lampiran.

4. Buat penamaan file yang konsisten: tanggal_lokasi_peralatan_temuan.jpg.

Materi resmi tidak menyebut integrasi langsung ke LIMS atau format ekspor khusus (mis. CSV log). Jadi yang bisa ditekankan adalah integrasi berbasis file: mudah dipakai, mudah diaudit, dan tidak bergantung sistem proprietari yang rumit.

Spesifikasi teknis lengkap PCE-VE 370HR3

Analogi cepat untuk pemula:

• Diameter 6 mm itu kira-kira selebar kabel charger yang agak tebal—masih cukup ramping untuk banyak celah servis.

• Depth of field 1,5–10 cm artinya objek yang paling tajam biasanya berada di rentang jarak itu dari lensa; terlalu dekat bisa blur, terlalu jauh detailnya turun.

• Field of view 67° seperti sudut pandang “wide normal”: cukup lebar untuk melihat konteks, tapi tidak terlalu fish-eye.

Panduan memilih komponen tambahan yang relevan untuk pekerjaan inspeksi

Instruksi Anda meminta tabel “rentang konduktivitas”, tetapi produk ini borescope (bukan meter konduktivitas). Supaya tetap berguna dan sesuai fungsi alat, bagian ini diadaptasi menjadi panduan memilih “komponen/penunjang” inspeksi visual.

Tabel ringkas: memilih konfigurasi kerja berdasarkan kebutuhan inspeksi

Aksesori dan komponen yang disebut dalam dokumen pengiriman

Berdasarkan bagian “Delivery scope” pada gambar resmi:

• 1× Automotive Tester PCE-VE 370HR3

• 1× 8 GB SD memory card

• 1× USB cable

• 1× Carrying case

• 1× Mains power adapter

• 1× User manual

Komponen tambahan yang “diizinkan oleh spesifikasi” tanpa asumsi berlebihan:

• Upgrade SD card hingga 32 GB (sesuai spesifikasi storage dapat ditingkatkan sampai 32 GB)

Faktor yang memengaruhi kualitas hasil inspeksi (praktis, bukan asumsi fitur):

• Kebersihan lensa kepala kamera (air/oli/debu bisa membuat gambar buram)

• Jarak lensa ke objek (di luar depth of field akan menurunkan ketajaman)

• Pantulan permukaan mengilap (kadang perlu atur sudut untuk mengurangi glare)

• Cara mendorong kabel (tekukan tajam bisa mengganggu kontrol dan memperbesar risiko macet)

Dua skenario pemakaian yang realistis: dari utilitas air sampai pabrik proses

Skenario 1: WTP/WWTP memeriksa deposit di pipa kecil tanpa membuka jalur

Bayangkan tim utilitas di WTP mendapati tren tekanan pompa naik dan debit turun pada salah satu jalur kecil (misalnya jalur sampling, drain, atau pipa distribusi kecil). Pembongkaran langsung bisa mengganggu operasi dan butuh izin kerja. Dengan borescope seperti PCE-VE 370HR3, teknisi bisa melakukan inspeksi awal melalui titik akses yang ada.

Alur realistisnya:

• Kepala kamera dimasukkan melalui titik inspeksi/akses yang aman.

• LED membantu melihat kondisi permukaan bagian dalam.

• Dengan artikulasi, operator bisa memeriksa sisi dinding pipa, bukan hanya arah lurus.

• Foto/video disimpan sebagai bukti kondisi deposit/biofilm atau indikasi penyempitan.

Nilai praktisnya bukan “menggantikan” perbaikan, tetapi mempercepat keputusan: apakah perlu flushing, chemical cleaning, atau pembongkaran terencana. Dokumentasi visual juga membantu komunikasi lintas tim (operator, maintenance, supervisor) tanpa debat panjang.

Skenario 2: QA/QC fasilitas proses memverifikasi kondisi internal ducting/HVAC setelah pekerjaan maintenance

Dalam lingkungan farmasi, biotek, F&B, atau kosmetik, kebersihan sistem pendukung seperti ducting dan ruang utilitas sering berkaitan dengan kepatuhan dan mutu. Setelah perawatan atau penggantian komponen, QA/QC kadang perlu bukti visual bahwa tidak ada serpihan, residu, atau pemasangan yang tidak rapi di area yang sulit dilihat.

Dengan PCE-VE 370HR3:

• Operator memasukkan kamera ke duct/ruang servis.

• Menggunakan boost function saat pencahayaan sangat minim.

• Merekam video pendek sebagai bukti “as found” atau “as left”.

• Memindahkan file ke PC untuk lampiran laporan.

Klaim angka pengurangan downtime tidak dipakai di sini karena tidak ada data sumber. Namun, secara operasional, penghematan waktu biasanya datang dari berkurangnya pekerjaan bongkar-pasang hanya untuk “melihat dulu”.

Cara menggunakan PCE-VE 370HR3 langkah demi langkah untuk inspeksi pipa/duct di fasilitas utilitas

Berikut panduan praktis yang selaras dengan masalah di pendahuluan (inspeksi area sempit, gelap, dan lembap). Ini bukan SOP pabrikan, melainkan alur kerja yang aman dan umum dipakai teknisi.

1. Tentukan titik akses dan tujuan inspeksi
   Pilih port inspeksi, sambungan yang bisa dibuka, atau lubang akses yang aman. Definisikan apa yang ingin dicari: sumbatan, korosi, deposit, retak, atau benda asing.

2. Pastikan kondisi aman untuk inspeksi
   Matikan aliran bila perlu, pastikan tidak ada tekanan berlebih, dan ikuti izin kerja (LOTO bila relevan). Untuk area basah, siapkan kain lap agar lensa tidak cepat tertutup film air.

3. Nyalakan perangkat dan cek media penyimpanan
   Pastikan SD card terpasang. Karena penyimpanan default 8 GB, untuk inspeksi panjang pertimbangkan SD hingga 32 GB (sesuai spesifikasi).

4. Mulai dengan pencahayaan standar, lalu aktifkan boost bila diperlukan
   Di area gelap total, boost membantu meningkatkan kualitas gambar. Hindari terlalu dekat dengan permukaan mengilap untuk mengurangi pantulan.

5. Masukkan kamera perlahan, jaga kelengkungan kabel
   Perhatikan bending radius 90 mm. Jangan memaksa tikungan tajam—lebih baik mundur sedikit, arahkan ulang, lalu maju lagi.

6. Gunakan artikulasi 4-arah untuk memindai sisi dinding
   Fokuskan pada sambungan, belokan, area rawan deposit, atau titik yang sering menahan sedimen.

7. Rekam bukti pada momen penting
   Ambil foto untuk temuan statis (deposit/korosi), video untuk area yang perlu konteks (tikungan pipa/duct panjang).

8. Akhiri inspeksi dengan pembersihan ringan pada kepala kamera
   Lap kepala kamera dari air/oli/debu. Ini menjaga kualitas gambar untuk inspeksi berikutnya.

9. Pindahkan data ke PC dan rapikan penamaan file
   Gunakan USB/SD workflow. Buat struktur folder per aset/tanggal. Ini memudahkan audit dan pelaporan.

Kesimpulan dan rekomendasi: siapa yang paling diuntungkan

PCE-VE 370HR3 paling kuat ketika dipakai untuk pekerjaan yang “memerlukan mata” tetapi tidak ingin membongkar sistem: inspeksi internal pipa, duct, rongga mesin, dan area tersembunyi lain. Spesifikasi yang menonjol dari materi resmi yang Anda kirim adalah kabel 3 m berdiameter 6,0 mm, artikulasi 4-arah, boost untuk kondisi gelap, perekaman ke SD (8 GB dapat ditingkatkan sampai 32 GB), layar TFT 3,5 inci, serta kepala kamera ber-rating IP67.

Rekomendasi kecocokan:

• Teaching lab & riset teknik: cocok untuk demonstrasi inspeksi non-destruktif dan dokumentasi praktikum.

• WTP/WWTP & utilitas air: cocok untuk inspeksi awal deposit/sumbatan pada jalur sempit tanpa bongkar besar.

• Industri proses, kimia, plating/galvanis, dan fasilitas dengan area lembap: IP67 pada kepala kamera membantu kerja di lingkungan yang menantang.

• QA/QC farmasi, biotek, F&B, kosmetik: membantu verifikasi visual area internal yang sulit diakses untuk keperluan bukti inspeksi.

Jika kebutuhan Anda adalah resolusi sangat tinggi untuk analisis mikro-detail, Anda mungkin perlu kelas perangkat berbeda. Tetapi jika kebutuhan utamanya adalah inspeksi cepat, bukti visual yang rapi, dan alat yang siap lapangan, PCE-VE 370HR3 terlihat pas.

FAQ singkat

1. Apakah PCE-VE 370HR3 bisa merekam video?
   Bisa. Spesifikasi menyebut penyimpanan image atau video, dengan format video ASF (320 × 240) dan kompresi MPEG4.

2. Berapa panjang dan diameter kabelnya?
   Panjang kabel 3 m dan diameter 6,0 mm.

3. Apakah kepala kamera tahan air?
   Kepala kamera memiliki proteksi IP67 (dust tight dan terlindung dari perendaman hingga 1 m dalam kondisi tertentu).

4. Media penyimpanan apa yang dipakai?
   Menggunakan SD memory card 8 GB (dapat ditingkatkan sampai 32 GB).

5. Apakah alat ini untuk pemeriksaan medis?
   Tidak. Dokumen resmi menyebut “Not for medical use”.

6. Output video bisa ditampilkan ke monitor lain?
   Spesifikasi mencantumkan AV out dan video output format NTSC/PAL, yang umum dipakai untuk output ke perangkat display.
