PCE-VE 380N-LOC – Chimney/Drain Camera 28 mm, 30 m, IP68 | Inspeksi Pipa Lebih Terkendali

Di jaringan distribusi air minum, banyak gangguan lapangan berawal dari hal yang sama: kondisi di dalam pipa tidak terlihat. Endapan, intrusi akar, sambungan bergeser, retak halus, hingga benda asing yang menyumbat sering “baru ketahuan” setelah pelanggan mengeluh debit turun, air keruh, atau tekanan tidak stabil. Jika investigasi hanya mengandalkan dugaan dan penggalian acak, biaya pekerjaan meningkat, waktu pemulihan melar, dan risiko gangguan layanan melebar ke wilayah lain—terutama pada jalur pipa yang padat utilitas.

Risiko yang paling sering luput adalah keputusan perbaikan yang tidak presisi. Salah interpretasi sumber masalah dapat membuat tim melakukan flushing berulang padahal ada penyempitan mekanis; atau mengganti segmen pipa padahal kerusakan berada di sambungan lain. Dampaknya bukan hanya biaya, tetapi juga meningkatnya kehilangan air (NRW), paparan keluhan pelanggan, dan potensi kegagalan pipa berulang. Di titik inilah kebutuhan alat inspeksi visual menjadi relevan: teknisi butuh “mata” yang bisa masuk ke pipa dan memberi bukti kondisi aktual, lengkap dengan dokumentasi foto/video untuk dasar tindakan.

Deskripsi Singkat PCE-VE 380N-LOC

PCE-VE 380N-LOC adalah kamera inspeksi pipa (drain/chimney camera) dengan kepala kamera diameter 28 mm dan push cable 30 meter, dirancang untuk inspeksi visual pada pipa, duct, down pipe, chimney, hingga saluran sejenis. Unit ini memungkinkan perekaman gambar dan video ke media penyimpanan, sehingga hasil inspeksi bisa dipakai untuk evaluasi teknis, pelaporan, dan pembandingan sebelum–sesudah pekerjaan.

Yang membuat varian “LOC” penting untuk pekerjaan utilitas adalah adanya locator (PCE-VE-LOC) untuk pelokasian posisi transmitter dan pengukuran kedalaman, sehingga tim dapat memperkirakan titik inspeksi/temuan dari permukaan dengan lebih terarah. Fitur ini membantu saat akses manhole terbatas atau ketika inspeksi dilakukan pada jalur yang tertutup/tertanam dan tim perlu menentukan titik tindak lanjut.

Secara praktik di PDAM, kombinasi inspeksi visual dan pelokasian titik temuan biasanya mempercepat pengambilan keputusan: kapan cukup dibersihkan, kapan perlu perbaikan lokal, dan kapan rehabilitasi segmen lebih masuk akal.

Fungsi & Kegunaan Produk

Fungsi utama alat

• Inspeksi visual internal pipa/ruang sempit menggunakan kepala kamera berdiameter 28 mm dengan pencahayaan LED.

• Perekaman kondisi lapangan (foto dan video) ke SD card untuk dokumentasi teknis.

• Pelokasian posisi transmitter menggunakan locator, termasuk pembacaan kedalaman dalam rentang ukur tertentu.

Kegunaan spesifik di lapangan (konteks PDAM)

• Verifikasi penyebab debit turun: penyumbatan, endapan, atau penyempitan mekanis.

• Pemeriksaan kondisi sambungan dan perubahan diameter pada pipa tertentu (mis. setelah pekerjaan perbaikan).

• Konfirmasi kondisi pipa sebelum pengambilan keputusan: flushing terarah, pembersihan, atau perbaikan.

• Dokumentasi kondisi internal sebagai bukti kerja dan arsip aset (asset history).

Skenario kerja: sebelum / saat / sesudah

• Sebelum pekerjaan

  • Tim menentukan titik akses (valve chamber/manhole/tee) dan menyiapkan jalur inspeksi.

  • Menyiapkan SD card dan memastikan sistem menyala normal serta pencahayaan memadai.

• Saat pekerjaan

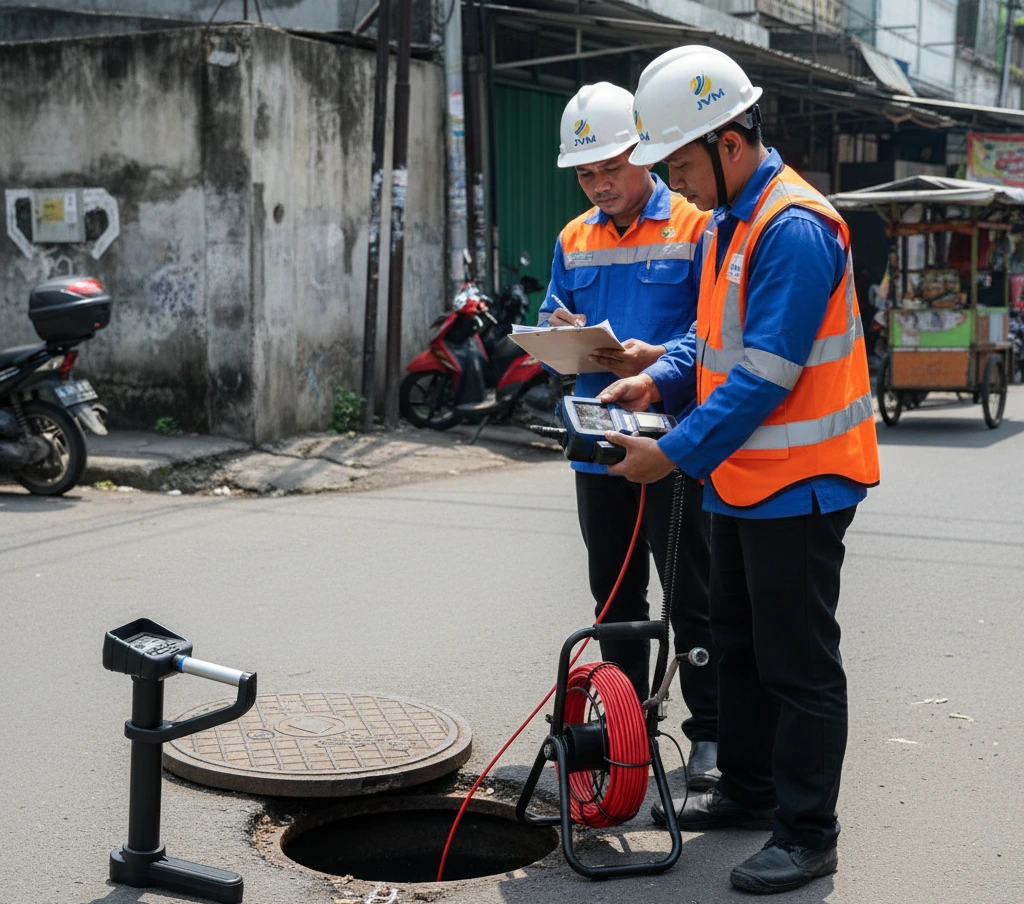

  • Kamera didorong perlahan mengikuti jalur pipa, teknisi memantau tampilan di layar handheld.

  • Area anomali direkam sebagai video atau foto untuk rujukan perbaikan.

  • Jika menggunakan locator, transmitter diaktifkan dan pelokasian dilakukan dari permukaan untuk memandu keputusan titik tindak lanjut.

• Sesudah pekerjaan

  • File hasil inspeksi ditinjau, diberi label sesuai lokasi/segmen, lalu disalin ke sistem dokumentasi.

  • Jika ada tindakan perbaikan/pembersihan, inspeksi ulang dapat dilakukan untuk pembandingan kondisi sebelum–sesudah.

Mode kerja / metode pengukuran yang relevan

• Inspeksi visual (primary): kamera CMOS merekam citra kondisi internal pipa; LED membantu pencahayaan area gelap.

• Pelokasian (LOC): locator mengikuti sinyal transmitter; pengguna menelusuri arah indikator, memaksimalkan sinyal, lalu melakukan pembacaan kedalaman ketika ikon kedalaman muncul (dengan batas rentang ukur horizontal dan vertikal tertentu).

Bidang / Industri Pengguna

• PDAM/Perumda Air Minum: inspeksi pipa distribusi dan pipa layanan sebagai alat bantu investigasi gangguan dan verifikasi pekerjaan.

• O&M jaringan utilitas: inspeksi ducting, down pipe, dan rongga teknis pada fasilitas utilitas.

• Kontraktor perbaikan pipa: alat inspeksi untuk baseline kondisi sebelum perbaikan dan kontrol mutu setelah pekerjaan.

• Workshop/industri umum: inspeksi cavity, saluran, dan sistem sejenis untuk maintenance.

Keunggulan / Highlights

• Mendukung keselamatan kerja
  Inspeksi visual mengurangi kebutuhan “trial digging” atau pembongkaran berulang. Teknisi bisa mengambil keputusan berbasis bukti, sehingga pekerjaan lapangan lebih terencana dan paparan risiko di area galian bisa ditekan.

• Mempercepat investigasi dan persiapan kerja
  Dengan push cable 30 m, inspeksi bisa menjangkau segmen yang cukup panjang dari satu titik akses. Ini membantu tim cepat mengidentifikasi apakah masalah bersifat lokal atau menyebar.

• Meminimalkan risiko salah diagnosis
  Dokumentasi foto/video pada media penyimpanan membantu diskusi teknis antar tim (operasi–perencanaan–kontraktor). Hasil inspeksi dapat dipakai sebagai bahan evaluasi yang konsisten, bukan sekadar deskripsi lisan.

• Lebih mudah dipakai di lapangan
  Sistem perekaman gambar/video dan tampilan pada layar handheld mendukung kerja teknisi tanpa ketergantungan jaringan. Fitur menu navigasi dan keluaran AV juga membantu ketika hasil perlu ditampilkan ke layar eksternal saat evaluasi.

• Pelokasian titik temuan lebih terarah (varian LOC)
  Locator memberikan panduan arah dan kekuatan sinyal, serta pembacaan kedalaman ketika kondisi ukur terpenuhi. Dalam praktik, ini membantu menentukan area tindak lanjut (mis. titik penggalian/akses tambahan) dengan lebih terukur.

Perbandingan / Posisi Produk

Berikut posisi PCE-VE 380N-LOC dibanding pendekatan umum di pekerjaan inspeksi jaringan pipa.

Catatan praktik: keunggulan varian LOC terasa ketika tim perlu mengaitkan temuan visual dengan posisi relatif dari permukaan, terutama pada segmen tertanam atau akses terbatas.

Spesifikasi Teknis

Spesifikasi locator (PCE-VE-LOC) dari manual:

Tata Cara Pemakaian

Langkah ringkas 7 tahap untuk kerja lapangan yang rapi:

1. Persiapan alat
   Pastikan unit kamera, kabel, dan aksesori dalam kondisi bersih; pasang SD card; cek baterai perangkat.

2. Perakitan sistem
   Hubungkan kabel kamera ke unit display dan kencangkan konektor; pasang display pada support sesuai dudukan.

3. Penyiapan jalur inspeksi
   Tentukan titik akses, pastikan jalur aman, dan lakukan pengkondisian minimal (mis. pembilasan ringan bila perlu agar visibilitas membaik).

4. Proses inspeksi visual
   Dorong kabel secara perlahan dan stabil. Rekam video saat melewati area yang dicurigai, ambil foto untuk detail temuan.

5. Pelokasian (bila menggunakan LOC)
   Nyalakan borescope dan locator; lakukan quick calibration (cek kekuatan sinyal). Ikuti arah panah di layar locator, cari puncak sinyal, lalu lakukan pembacaan kedalaman saat ikon kedalaman muncul.

6. Penyimpanan dan peninjauan data
   Akses file di SD card melalui menu tampilan; sortir berdasarkan waktu perekaman; hapus file yang tidak perlu bila diperlukan.

7. Penutupan pekerjaan
   Gulung kabel dengan hati-hati, simpan kepala kamera pada support, bersihkan unit sesuai prosedur pembersihan, lalu masukkan ke carrying case.

Catatan penting:

• Hindari penggunaan pada lingkungan yang berpotensi eksplosif/inflammable (mis. fuel tank atau atmosfer mudah terbakar).

• Saat pelokasian, disarankan melakukan lokalisasi setiap 5 m untuk menjaga orientasi dan konsistensi data lapangan.

Cara Kerja / Metode Pengukuran

Apa yang dideteksi sensor kamera

Kepala kamera menggunakan sensor CMOS dan menangkap citra dengan resolusi 640 x 480 pada laju 30 frame/detik. Pencahayaan dibantu LED sehingga permukaan internal pipa tetap terlihat pada kondisi minim cahaya. Hasil ditampilkan di layar TFT 3,5 inci, lalu disimpan sebagai foto (JPEG) atau video (ASF) dengan kompresi MPEG4.

Dalam pekerjaan pipa, yang paling berguna bukan sekadar “gambar ada”, tetapi pola visual yang konsisten: perubahan tekstur dinding pipa, penumpukan sedimen, kerusakan sambungan, atau obstruksi. Dengan rekaman video, teknisi dapat mengulang bagian kritis untuk memvalidasi apakah anomali bersifat struktural atau hanya efek kekeruhan/air sisa.

Cara locator membedakan kondisi posisi

Locator bekerja dengan membaca kekuatan sinyal dari transmitter. Di layar, pengguna mendapat indikator arah untuk menelusuri lokasi sinyal paling kuat (signal peak). Ketika sudah berada pada kondisi ukur, ikon depth measurement muncul dan pengguna bisa menekan tombol pengukuran kedalaman untuk mendapatkan hasil.

Batasan praktis yang perlu dipahami:

• Pembacaan kedalaman bergantung pada posisi relatif dan rentang ukur yang disebutkan di indikator (horizontal 4,5 m; vertikal 1,8 m).

• Kondisi lingkungan (mis. banyak struktur logam/utility lain) dapat memengaruhi stabilitas sinyal; prosedur reset dan quick calibration disediakan untuk menstabilkan pembacaan.

Kelengkapan Produk

kelengkapan yang disebutkan meliputi:

• Unit drain camera PCE-VE 380N-LOC (kamera + reel/push cable)

• Handset/handheld display

• SD memory card

• Case (supplied in a case)

• Centering star

• Locator (incl. locator)

Manfaat bagi Pengguna

• Efisiensi kerja

  • Mengurangi waktu investigasi karena teknisi melihat kondisi aktual, bukan menebak.

  • Membantu penentuan tindak lanjut yang lebih fokus, terutama bila memanfaatkan locator untuk mendekati titik temuan.

• Peningkatan kualitas pekerjaan

  • Foto/video tersimpan sebagai bukti inspeksi dan referensi evaluasi, sehingga diskusi teknis lebih objektif.

  • Memudahkan inspeksi ulang untuk pembandingan kondisi sebelum–sesudah pembersihan/perbaikan.

• Penghematan biaya

  • Mengurangi pembongkaran yang tidak perlu dan menekan pekerjaan berulang akibat salah diagnosis.

  • Memperbaiki ketepatan tindakan (cleaning vs repair vs rehabilitasi) berdasarkan bukti visual.

• Pengurangan kesalahan

  • Dokumentasi standar membantu mengurangi perbedaan interpretasi antar shift/tim.

  • Pelokasian membantu mengurangi risiko salah titik tindak lanjut pada jalur pipa tertanam.

FAQ

1. Apakah alat ini bisa mendeteksi kabel aktif?
   Fokus utamanya adalah inspeksi visual melalui kamera. Untuk varian LOC, locator digunakan untuk mencari transmitter dan membaca kedalaman, bukan untuk mendeteksi kabel listrik aktif.

2. Apakah bisa digunakan pada dinding beton?
   Kamera digunakan untuk inspeksi di dalam pipa/ruang yang bisa dimasuki kepala kamera dan kabel. Beton sebagai material dinding luar tidak menjadi objek “tembus pandang”; yang dinilai adalah kondisi internal saluran yang diinspeksi.

3. Seberapa dalam posisi bisa diperkirakan dari permukaan saat memakai locator?
   Locator menampilkan ikon pengukuran kedalaman ketika berada dalam rentang ukur (horizontal 4,5 m dan vertikal 1,8 m), lalu pembacaan kedalaman dilakukan melalui tombol depth measurement.

4. Apakah aman digunakan pada instalasi hidup (pipa masih berair)?
   Kepala kamera memiliki protection type IP68 dan dirancang untuk inspeksi pipa. Namun, praktik lapangan tetap perlu memperhatikan keselamatan kerja dan menghindari lingkungan yang mudah terbakar/eksplosif.

5. Apakah perlu kalibrasi rutin?
   Untuk locator, tersedia quick calibration sebelum digunakan: cek kekuatan sinyal dan lakukan reset bila sinyal di bawah ambang yang disarankan hingga memadai.
