Penyebab Output Panel Surya Turun Saat Cuaca Cerah: Panduan Diagnosis Cepat

Pukul 12 siang, langit biru tanpa awan, tapi monitoring inverter menunjukkan produksi harian 18% di bawah baseline bulan lalu. Manajemen sudah menanyakan kapan sistem “diperbaiki”, dan tekanan mulai mengarah ke penggantian string atau inverter. Padahal, mengganti komponen yang masih sehat hanya memindahkan kerugian: biaya modal baru keluar, sementara akar masalahnya belum tentu tersentuh.

Dalam banyak kasus, penurunan output panel surya bukan soal panel rusak, melainkan soal data yang tidak pernah diukur. Tanpa angka iradiasi aktual di lokasi array, tidak ada cara objektif untuk memisahkan masalah lingkungan dari masalah teknis. Itulah titik di mana diagnosis cepat harus dimulai.

Gejala di Lapangan: Penyebab Output Panel Surya Turun Padahal Cuaca Cerah

Pola yang paling sering muncul di lapangan bukan kerusakan mendadak, melainkan penurunan bertahap yang tidak terlihat secara visual. Produksi kWh harian turun 5–15%, tidak ada alarm inverter, tidak ada hotspot yang terdeteksi dengan mata, dan tidak ada kabel yang terbakar. Sistem “masih jalan”, tapi tidak menghasilkan seperti seharusnya.

Tekanan operasional biasanya datang lebih cepat daripada data. Manajer fasilitas diminta menjelaskan penyebabnya, dan tanpa baseline pengukuran, jawaban yang paling mudah adalah “panelnya sudah tua” atau “inverternya bermasalah”. Dua kesimpulan itu mahal, dan sering salah.

Kebingungan ini wajar secara teknis. PLTS memang dikategorikan sebagai pembangkit energi baru dan terbarukan yang bersifat intermiten dan berubah-ubah berdasarkan energi primernya. ^[1] Artinya, variabilitas bukan anomali — itu karakteristik dasar sistem. Yang menjadi masalah adalah ketika variabilitas itu tidak terukur, sehingga tidak bisa dibedakan dari degradasi.

Dampak finansialnya bercabang dua. Jika Anda mengganti komponen yang sebenarnya masih baik, Anda membuang capex tanpa perbaikan performa. Jika Anda menunda dan akar masalahnya memang teknis, Anda kehilangan produksi setiap hari. Keduanya mahal, dan keduanya bisa dihindari dengan satu langkah awal: mengukur iradiasi aktual.

Mengapa Cuaca Cerah Tidak Menjamin Output Maksimum: Memahami Faktor Lingkungan

Mata manusia adalah instrumen yang buruk untuk menilai intensitas radiasi matahari. Langit yang terlihat “cerah” bisa mengandung lapisan aerosol, kabut tipis, atau partikulat yang tidak terlihat, namun tetap menurunkan transmisi cahaya ke bidang panel. Persepsi visual tidak sama dengan iradiasi terukur dalam W/m².

Regulasi ketenagalistrikan Indonesia sendiri mengakui bahwa cuaca mempengaruhi produksi energi terbarukan. Prosedur rencana operasi bulanan dalam Grid Code mensyaratkan revisi prakiraan parameter cuaca yang diinformasikan oleh pengelola pembangkit. ^[1] Grid Code mensyaratkan revisi prakiraan parameter cuaca secara berkala dalam prosedur operasi bulanan; bagi pengelola PLTS komersial, data iradiasi aktual di lokasi array merupakan praktik diagnosis yang dianjurkan untuk melengkapi prakiraan tersebut, bukan asumsi visual.

Bukti empiris dari lapangan memperkuat hal ini. Dalam studi Priatam dkk. (2021) pada satu panel surya polikristalin 50 Wp selama 4 minggu pada pukul 08.00, 14.00, dan 17.00 WIB, intensitas matahari puncak tercatat 540,18 W/m pada pukul 14.00 WIB, dengan tegangan 18,425 V dan arus 0,81 A; unit intensitas dilaporkan tidak konsisten dalam sumber. ^{[2] [2]} Pada pukul 08.00 WIB, intensitas tercatat 398,05 Wp/m dengan tegangan 16,45 V dan arus 0,73 A. ^[2]

Dalam studi tersebut, pada panel polikristalin 50 Wp yang sama, output terukur berbeda signifikan antar waktu pengukuran seiring perubahan posisi matahari; perbedaan ini bukan indikasi kerusakan pada konfigurasi yang diuji. Tanpa data iradiasi, teknisi tidak punya cara untuk tahu apakah penurunan output hari ini normal atau tidak.

Efek Suhu: Panel Bekerja Lebih Baik Saat Lebih Sejuk

Salah satu miskonsepsi paling umum adalah anggapan bahwa semakin panas semakin baik. Faktanya, efisiensi konversi panel surya justru turun ketika suhu sel meningkat. Cuaca cerah tanpa angin dan dengan ventilasi array yang buruk dapat menaikkan suhu permukaan panel secara signifikan, dan penurunan efisiensi ini akan terlihat di output — meskipun iradiasi sedang tinggi.

Karena itu, pengukuran suhu permukaan panel harus menjadi bagian dari protokol diagnosis, bukan opsional. Tanpa data suhu, Anda tidak bisa mengoreksi output aktual terhadap kondisi operasi nyata.

Penyebab Output Panel Surya Turun: Dari Shading hingga Degradasi Komponen

Penyebab penurunan output dapat dikelompokkan menjadi tiga kategori besar. Memisahkan kategori ini penting, karena tindakan korektifnya berbeda total.

1. Faktor Lingkungan

• Shading parsial dari pohon yang tumbuh, bangunan baru, atau antena — sering tidak terdeteksi karena hanya menutupi sebagian string.
• Soiling (penumpukan debu, kotoran burung, polusi) yang menurunkan transmisi cahaya ke sel.
• Variabilitas iradiasi akibat aerosol, kabut, atau tutupan awan tipis yang tidak terlihat secara visual.

2. Faktor Instalasi

• Sudut kemiringan dan orientasi array yang tidak optimal untuk lokasi.
• Ventilasi belakang panel yang buruk, menyebabkan overheating.
• Koneksi kabel yang longgar, korosi pada MC4, atau grounding yang tidak memadai.

3. Faktor Komponen

• Degradasi sel seiring waktu (LID, PID, atau degradasi termal).
• Hotspot akibat sel yang tidak seimbang atau bypass diode yang gagal.
• Penurunan kinerja inverter atau masalah pada sistem penyimpanan baterai.

Studi Priatam dkk. (2021) mengukur intensitas matahari bersama tegangan dan arus pada panel 50 Wp, menunjukkan bahwa output listrik bervariasi seiring perubahan intensitas matahari. ^[2] Ini menegaskan bahwa faktor lingkungan harus diukur dan dikeluarkan dari persamaan sebelum menyimpulkan adanya masalah komponen.

Pada sisi pengukuran energi, Grid Code Indonesia mensyaratkan kWh meter dengan ketelitian kelas 0,2 S sesuai IEC 62053-22. ^[1] Untuk konteks historis, edisi pertama IEC 62053-22 (2003) beserta amandemen 1:2016 telah dibatalkan dan digantikan oleh IEC 62053-22:2020 (edisi kedua), yang memperluas cakupan ke kelas akurasi 0,1 S, 0,2 S, dan 0,5 S untuk meter statis yang dioperasikan dengan transformator. ^[3] Ini menunjukkan bahwa akurasi pengukuran bukan hal sepele dalam sistem tenaga listrik — dan prinsip yang sama berlaku untuk pengukuran iradiasi.

Langkah Diagnosis Sistematis: Dari Pengukuran Iradiasi hingga Verifikasi Output

Diagnosis yang benar mengikuti urutan logis: ukur variabel independen dulu, baru variabel dependen. Berikut protokol yang dapat dijalankan teknisi di lapangan.

Langkah 1: Ukur Iradiasi Matahari Aktual (W/m²)

Letakkan sensor iradiasi pada bidang yang sejajar dengan permukaan panel, bukan di tanah. Catat nilai pada saat yang sama dengan pembacaan output. Ini adalah baseline yang menentukan apakah penurunan output wajar atau tidak.

Langkah 2: Ukur Suhu Permukaan Panel

Gunakan sensor kontak atau infrared thermometer pada beberapa titik di belakang panel. Suhu sel yang tinggi akan menurunkan efisiensi, dan koreksi ini harus dimasukkan ke dalam perhitungan ekspektasi output.

Langkah 3: Ukur Tegangan dan Arus String

Bandingkan output aktual dengan ekspektasi berdasarkan iradiasi terukur. Jika iradiasi 800 W/m² dan output hanya 40% dari ekspektasi, ada masalah teknis. Jika output 78% dari ekspektasi, itu mungkin wajar untuk kondisi suhu dan spektrum saat itu.

Langkah 4: Periksa Inverter dan Sistem Monitoring

Pastikan tidak ada alarm, derating, atau error yang terlewat. Banyak inverter melakukan derating otomatis saat suhu tinggi, dan ini akan terlihat di log.

Langkah 5: Inspeksi Visual

Cari shading, soiling, delaminasi, atau kerusakan fisik. Lakukan pada waktu yang sama dengan pengukuran iradiasi agar korelasinya jelas.

Langkah 6: Bandingkan dengan Ekspektasi Terkoreksi

Hitung ekspektasi output berdasarkan spesifikasi STC, lalu koreksi terhadap iradiasi dan suhu aktual. Selisih antara ekspektasi terkoreksi dan output aktual adalah indikator sebenarnya apakah ada masalah teknis.

Dalam karakterisasi iradiasi untuk pengukuran PV, IEC 60904-9:2020 mengklasifikasikan solar simulator sebagai A+, A, B, atau C berdasarkan kriteria spectral distribution match, irradiance non-uniformity pada bidang uji, dan temporal instability iradiasi. ^[4] Prinsip yang sama — bahwa iradiasi harus dikarakterisasi dengan parameter yang terdefinisi — berlaku dalam pemilihan alat ukur lapangan.

Peran Pengukuran Iradiasi Matahari dalam Diagnosis Penurunan Kinerja Panel Surya

Iradiasi matahari adalah variabel independen utama yang menentukan output panel surya. Tanpa data iradiasi aktual, tidak ada cara matematis untuk menentukan apakah penurunan output disebabkan oleh faktor lingkungan atau masalah teknis. Ini bukan opini — ini struktur dasar dari persamaan kinerja PV.

Data iradiasi aktual memungkinkan perhitungan efisiensi panel yang sebenarnya, bukan efisiensi berdasarkan asumsi STC. Dengan begitu, Anda bisa mengidentifikasi apakah panel beroperasi sesuai spesifikasi atau tidak, tanpa menebak.

Pengukuran iradiasi rutin juga membangun baseline performa sistem. Ketika output turun 10% dari baseline yang terdokumentasi pada kondisi iradiasi yang sama, Anda punya bukti objektif untuk bertindak — sebelum penurunan itu menjadi masalah besar.

IEC 60904-9:2020 digunakan bersama IEC TR 60904-14, yang membahas rekomendasi praktik terbaik untuk pengukuran lini produksi daya maksimum modul PV single-junction dan pelaporan pada kondisi uji standar. ^[4] Ini menegaskan bahwa pengukuran iradiasi dan pelaporan kondisi uji adalah bagian dari kerangka standar yang mapan, bukan praktik ad-hoc.

Tabel Diagnosis: Membedakan Penyebab Lingkungan vs Teknis

Studi Kasus: Variasi Intensitas Matahari dan Output Panel Surya 50 Wp

Studi Priatam dkk. (2021) mengukur intensitas matahari, tegangan, dan arus pada panel surya polikristalin 50 Wp selama 4 minggu pada pukul 08.00, 14.00, dan 17.00 WIB. ^[2] Tujuannya adalah menentukan pengaruh intensitas cahaya terhadap hasil energi listrik.

Hasil pengukuran menunjukkan pola yang konsisten:

• Pukul 08.00 WIB: intensitas matahari 398,05 Wp/m, tegangan 16,45 V, arus 0,73 A. ^[2]
• Pukul 14.00 WIB: intensitas matahari 540,18 W/m, tegangan 18,425 V, arus 0,81 A. ^[2]
• Pukul 17.00 WIB: intensitas matahari 384,75 W/m, tegangan 15,7 V, arus 0,59 A. ^[2]

Pola ini menunjukkan bahwa output panel surya bervariasi sepanjang hari seiring perubahan intensitas matahari. ^[2] Pada pukul 14.00 WIB, ketika intensitas matahari puncak, tegangan dan arus juga mencapai nilai tertinggi. Pada pukul 17.00 WIB, ketika intensitas turun, output listrik juga turun.

Dalam konteks studi tersebut, output pada pukul 17.00 WIB lebih rendah daripada pukul 14.00 WIB; membandingkan output terukur langsung dengan spesifikasi STC tidak tepat karena STC adalah kondisi uji referensi, bukan kondisi operasi lapangan.

Perlu dicatat bahwa studi ini hanya menyediakan abstrak, tanpa informasi lokasi penelitian, ukuran sampel, atau analisis statistik. Unit intensitas matahari juga dilaporkan tidak konsisten dalam sumber (Wp/m vs W/m). Karena itu, temuan ini harus dibaca sebagai ilustrasi terbatas, bukan aturan universal untuk semua panel surya atau semua lokasi di Indonesia.

Konteks Regulasi dan Standar: Persyaratan Metering dan Operasi PLTS di Indonesia

Permen ESDM No. 20 Tahun 2020 tentang Aturan Jaringan Sistem Tenaga Listrik (Grid Code) mendefinisikan PLTS sebagai EBT intermiten yang bersifat berubah-ubah berdasarkan energi primer. ^[1] Regulasi ini juga mensyaratkan bahwa prosedur rencana operasi bulanan harus mencakup revisi prakiraan parameter cuaca yang diinformasikan oleh pengelola pembangkit. ^[1]

Pada sisi metering, Grid Code mensyaratkan kWh meter dengan ketelitian kelas 0,2 S, trafo arus kelas 0,2, dan trafo tegangan kelas 0,2. ^[1] Untuk rujukan standar peralatan tersebut, agar dibandingkan dengan standar IEC terkini yang berlaku, karena sejumlah standar IEC yang dirujuk pada ketentuan lama telah digantikan oleh edisi yang lebih baru (misalnya IEC 60044-1, IEC 60044-2, dan IEC 60044-5 digantikan oleh seri IEC 61869, serta IEC 62053-22 oleh edisi 2020). ^[1] Peralatan pengukuran atau sistem metering harus diuji setiap 5 tahun oleh lembaga inspeksi teknik terakreditasi. ^[1]

Penting untuk dicatat bahwa referensi IEC 60044-2 dalam regulasi ini telah digantikan oleh IEC 61869-3:2011, dan IEC PAS 60044-5:2002 telah digantikan oleh IEC 60044-5:2004. ^{[5] [6] [7]} Regulasi belum diperbarui untuk mencerminkan hal ini, sehingga praktisi perlu merujuk ke edisi terkini saat menerapkan persyaratan normatif.

Untuk pengukuran iradiasi dalam konteks PV, IEC 60904-9:2020 adalah standar internasional yang relevan. Standar ini mendefinisikan klasifikasi solar simulator untuk pengukuran indoor perangkat fotovoltaik terestrial. ^[4] Meskipun cakupannya adalah pengukuran indoor dengan solar simulator, prinsip karakterisasi iradiasi — spectral match, non-uniformity, dan temporal instability — memberikan kerangka konseptual yang berguna untuk memahami mengapa pengukuran iradiasi harus dilakukan dengan alat yang terkarakterisasi, bukan dengan estimasi visual.

Rekomendasi Alat Ukur untuk Diagnosis Penurunan Kinerja Panel Surya

Alat ukur iradiasi yang tepat harus mampu mengukur radiasi matahari total, mencakup radiasi langsung dan difus. Ini penting karena di iklim tropis seperti Indonesia, komponen difus bisa menjadi porsi signifikan dari total iradiasi, terutama saat ada aerosol atau tutupan awan tipis.

Fitur penting yang perlu dipertimbangkan:

• Sensor terintegrasi yang mengukur iradiasi total (langsung + difus).
• Kemampuan logging data untuk analisis jangka panjang dan pembangunan baseline.
• Ketahanan terhadap kondisi cuaca outdoor.
• Portabilitas untuk penggunaan lapangan dan operasi satu tangan.
• Kemampuan mengunduh data untuk analisis tren.

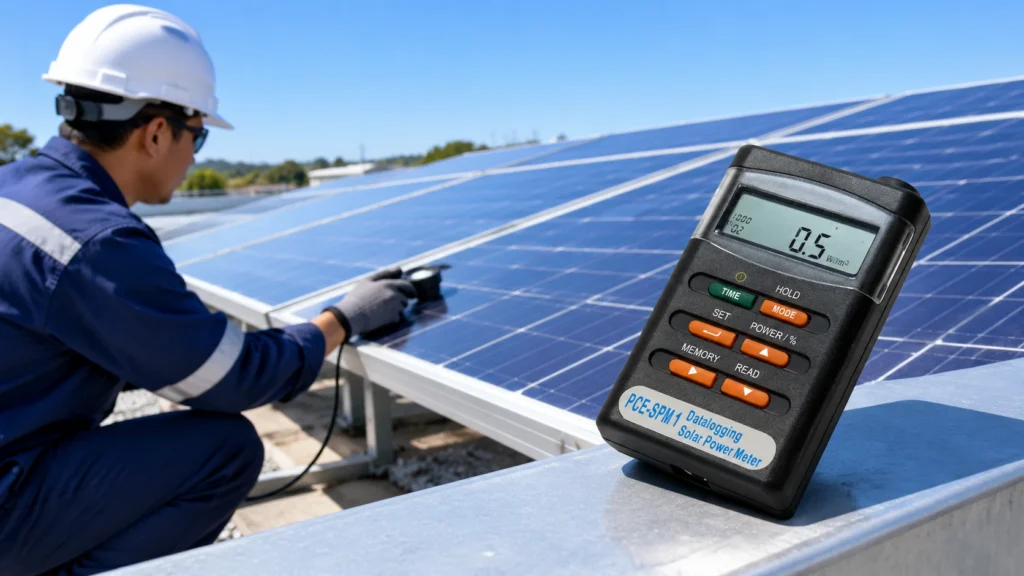

Environmental Meter PCE-SPM 1 adalah alat ukur portabel yang dirancang untuk mengukur kinerja sistem tenaga surya. Alat ini menggunakan sel surya monocrystalline silicon untuk mengukur intensitas cahaya, dengan parameter P tot (W/m²) ditampilkan langsung pada layar. Prosesor internal melakukan kompensasi otomatis terhadap variasi lingkungan, dan memori internal 32.000 nilai memungkinkan pengukuran berkelanjutan selama berhari-hari. Data dapat diunduh ke PC via kabel RS-232 dan perangkat lunak pendamping.

Dalam konteks diagnosis penurunan output, alat ini dapat digunakan untuk memverifikasi efisiensi modul PV, memvalidasi desain sistem, atau mengoptimalkan tata letak array surya. Housing plastik tahan cuaca dan dimensi kompak membuatnya cocok untuk survei lapangan atau inspeksi rutin di lokasi terpencil.

Prinsip karakterisasi iradiasi yang ditetapkan dalam IEC 60904-9:2020 — bahwa iradiasi harus diukur dengan parameter yang terdefinisi dan alat yang terkarakterisasi — memberikan kerangka konseptual yang berguna untuk memahami mengapa pengukuran iradiasi lapangan sebaiknya dilakukan dengan alat yang terkarakterisasi. ^[4]

Kalibrasi dan pemeliharaan alat ukur juga penting untuk memastikan akurasi data yang konsisten. Tanpa kalibrasi berkala, data iradiasi bisa drift dan menghasilkan kesimpulan diagnosis yang salah.

Kesimpulan: Diagnosis Berbasis Data untuk Mencegah Kerugian Lebih Besar

Penurunan output panel surya meskipun cuaca terlihat cerah dapat disebabkan oleh berbagai faktor: variabilitas iradiasi yang tidak terlihat secara visual, efek suhu, shading, soiling, dan degradasi komponen. Tanpa data iradiasi aktual, tidak ada cara objektif untuk memisahkan masalah lingkungan dari masalah teknis.

Grid Code Indonesia sendiri mengakui PLTS sebagai EBT intermiten yang bersifat berubah-ubah, dan mensyaratkan revisi prakiraan parameter cuaca dalam prosedur operasi. ^[1] Ini menegaskan bahwa pemantauan dan pengukuran yang tepat adalah bagian dari pengelolaan sistem yang bertanggung jawab.

Studi Priatam dkk. (2021) menunjukkan variasi intensitas matahari dan output panel surya sepanjang hari pada panel 50 Wp yang diuji, menggarisbawahi pentingnya pengukuran iradiasi aktual untuk memahami kinerja sistem. ^[2] Dalam konteks studi tersebut, output rendah pada pukul 17.00 WIB bukan indikasi kerusakan.

Langkah proaktif yang paling efektif adalah membangun protokol pengukuran iradiasi rutin dan menginvestasikan alat ukur yang tepat. Dengan data iradiasi aktual, Anda dapat:

• Membedakan penurunan output akibat faktor lingkungan vs degradasi komponen.
• Menghindari penggantian komponen yang sebenarnya masih baik.
• Mendeteksi penurunan kinerja sebelum menjadi masalah besar.
• Membuat keputusan perbaikan berdasarkan bukti, bukan asumsi.

Untuk konsultasi gratis tentang pemilihan alat ukur iradiasi yang sesuai dengan kebutuhan sistem PLTS Anda, hubungi CV. Java Multi Mandiri melalui WhatsApp di 6285717112222 atau email ke contact@alat-test.com. Tim kami siap membantu Anda memilih solusi pengukuran yang tepat untuk diagnosis berbasis data.

FAQ: Pertanyaan Umum tentang Penurunan Output Panel Surya

Mengapa output panel surya saya turun padahal cuaca terlihat cerah dan tidak ada awan?

Persepsi visual “cerah” tidak sama dengan iradiasi terukur. Lapisan aerosol, kabut tipis, atau partikulat yang tidak terlihat dapat menurunkan transmisi cahaya ke panel. Selain itu, suhu permukaan panel yang tinggi dapat menurunkan efisiensi konversi. Tanpa pengukuran iradiasi aktual dalam W/m², tidak ada cara untuk menentukan apakah penurunan output wajar atau tidak.

Bagaimana cara membedakan antara penurunan output akibat faktor lingkungan vs degradasi panel surya?

Ukur iradiasi aktual dan suhu permukaan panel pada saat yang sama dengan pembacaan output. Hitung ekspektasi output berdasarkan spesifikasi STC, lalu koreksi terhadap iradiasi dan suhu aktual. Jika output aktual mendekati ekspektasi terkoreksi, penurunan disebabkan faktor lingkungan. Jika output aktual signifikan di bawah ekspektasi terkoreksi, ada indikasi masalah teknis.

Apakah suhu tinggi benar-benar menurunkan efisiensi panel surya?

Ya. Efisiensi konversi panel surya turun ketika suhu sel meningkat. Ini adalah karakteristik fisik dari semikonduktor yang digunakan dalam sel PV. Karena itu, pengukuran suhu permukaan panel harus menjadi bagian dari protokol diagnosis, bukan opsional.

Seberapa sering saya harus mengukur iradiasi matahari untuk memantau kinerja sistem PLTS?

Untuk membangun baseline yang berguna, pengukuran rutin — minimal mingguan pada waktu yang konsisten — sangat dianjurkan. Pengukuran pada waktu yang sama setiap hari memungkinkan perbandingan yang valid. Untuk sistem besar, data logger yang merekam secara kontinu memberikan gambaran yang lebih lengkap tentang variabilitas harian dan musiman.

Alat ukur apa yang direkomendasikan untuk mengukur iradiasi matahari di lapangan?

Alat ukur iradiasi lapangan harus mampu mengukur radiasi total (langsung dan difus), memiliki sensor terintegrasi, dan tahan terhadap kondisi cuaca outdoor. Environmental Meter PCE-SPM 1 adalah salah satu opsi yang dirancang untuk aplikasi ini, dengan sensor sel surya monocrystalline silicon, memori internal 32.000 nilai, dan kemampuan unduh data via RS-232. Pastikan alat dikalibrasi secara berkala untuk menjaga akurasi.

Apakah penurunan output panel surya selalu berarti panel harus diganti?

Tidak. Penurunan output bisa disebabkan oleh faktor lingkungan (shading, soiling, iradiasi rendah), faktor instalasi (koneksi longgar, ventilasi buruk), atau faktor komponen (degradasi, hotspot). Hanya setelah faktor lingkungan dan instalasi dieliminasi melalui pengukuran yang tepat, barulah masalah komponen dapat diidentifikasi. Mengganti panel tanpa diagnosis berbasis data berisiko membuang biaya tanpa memperbaiki akar masalah.
