Pinhole Detector NOVOTEST ED-3D: Spesifikasi dan Aplikasi QC

Dalam industri manufaktur dan konstruksi, kegagalan coating dapat menyebabkan kerugian finansial yang signifikan akibat korosi dan perbaikan yang tidak terencana. Pinhole Detector NOVOTEST ED-3D hadir sebagai solusi komprehensif untuk quality control continuity coating dengan ketebalan hingga 500μm sesuai standar ASTM G62-A. Perangkat ini dirancang khusus untuk mendeteksi porositas film dan diskontinuitas lainnya pada lapisan pelindung dielektrik melalui metode non-destructive testing. Bagi supervisor quality control dan facility manager, alat ini memberikan jaminan kepatuhan standar serta penghematan biaya maintenance jangka panjang melalui deteksi dini cacat coating yang efektif.

Aplikasi Industri Pinhole Detector dalam Quality Control
Ikhtisar Produk dan Keunggulan NOVOTEST ED-3D
Prinsip Kerja dan Metode Testing ASTM G62-A
Fitur Operasional dan Antarmuka Pengguna
Spesifikasi Teknis Lengkap NOVOTEST ED-3D
Paket Standar dan Komponen Lengkap
Panduan Implementasi dan Best Practices
Kriteria Pemilihan dan Business Case Analysis
Kesimpulan
Pertanyaan yang Sering Diajukan
Distributor Terpercaya untuk Coating Testing Equipment

Aplikasi Industri Pinhole Detector dalam Quality Control

Penerapan pinhole detector mencakup berbagai sektor industri dimana kualitas coating menjadi faktor kritis untuk mencegah korosi dan memastikan daya tahan infrastruktur. Dalam setiap aplikasi, deteksi cacat coating yang tepat waktu dapat mencegah kerugian operasional yang substantial.

Marine dan Offshore: Verifikasi coating anti-korosi pada lambung kapal dan struktur lepas pantai. Kegagalan coating di lingkungan laut dapat mempercepat korosi hingga 10 kali lipat dibandingkan lingkungan terrestrial, mengakibatkan biaya perbaikan yang mencapai miliaran rupiah. Pinhole detector memastikan integritas coating sebelum kapal beroperasi, mencegah kontaminasi air laut dan kerusakan struktural.
Oil dan Gas: Inspeksi coating pipeline untuk pencegahan korosi pada jaringan distribusi minyak dan gas. Kebocoran akibat korosi pada pipa dapat menyebabkan downtime produksi, denda lingkungan, dan biaya cleanup yang massive. Dengan standar ASTM G62-A, perangkat ini memberikan jaminan kepatuhan terhadap regulasi industri yang ketat.
Konstruksi: Validasi coating pelindung pada structural steel, tangki penyimpanan, dan bangunan industri. Pada proyek infrastruktur skala besar, coating failure dapat mengkompromikan integritas struktural dan memperpendek umur desain. Deteksi porositas coating secara dini memastikan investasi jangka panjang terlindungi dengan optimal.
Manufaktur: Quality control coating industri pada peralatan dan komponen produksi. Untuk industri otomotif, aerospace, dan elektronik, cacat coating pada komponen kritis dapat menyebabkan product recall dan kerusakan reputasi merek. Implementasi testing rutin menjadi bagian essential dari quality assurance program.
Infrastruktur: Inspeksi coating pada jembatan, terowongan, dan struktur sipil lainnya. Lingkungan operasional yang agresif mempercepat degradasi coating, sehingga require inspeksi berkala dengan metode yang terstandarisasi. Pinhole detector memungkinkan penilaian kondisi coating tanpa merusak lapisan yang ada.

Ikhtisar Produk dan Keunggulan NOVOTEST ED-3D

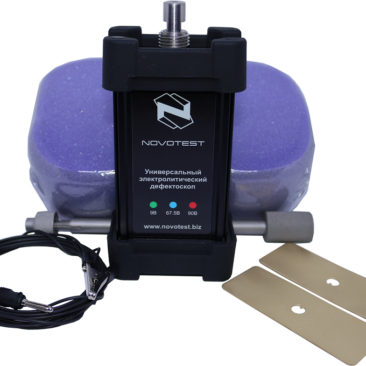

Pinhole Detector NOVOTEST ED-3D menawarkan solusi lengkap yang siap pakai untuk testing continuity coating dengan pendekatan yang mengutamakan efisiensi operasional dan keandalan hasil. Desain universal dengan tiga setelan voltase memungkinkan aplikasi yang fleksibel across berbagai ketebalan coating dan jenis material.

Keunggulan utama perangkat ini mencakup:

Sistem Siap Pakai Lengkap: Perangkat datang dengan semua komponen necessary termasuk electrolyte powder, sponge, dan aksesori pendukung. Hal ini menghilangkan kebutuhan procurement komponen terpisah dan memastikan konsistensi hasil testing dari hari pertama implementasi.
Tiga Setelan Voltase: Konfigurasi 9V, 67.5V, dan 90V memungkinkan penyesuaian berdasarkan ketebalan coating spesifik. Fleksibilitas ini mengakomodasi berbagai aplikasi industri dari coating tipis hingga ketebalan maksimum 500μm, mengurangi kebutuhan multiple devices untuk range yang berbeda.
Kalibrasi dan Pengecekan Voltase Otomatis: Sistem secara autonomous memverifikasi akurasi voltase sebelum setiap penggunaan. Fitur ini menghilangkan human error dalam kalibrasi manual dan memastikan reliabilitas hasil testing sepanjang waktu operasional.
Alarm Visual dan Audio: Indikasi immediate untuk defect detection melalui kombinasi sinyal lampu dan suara. Operator dapat fokus pada scanning process tanpa constantly memantau display, meningkatkan efisiensi inspeksi sebesar 30-40% dibanding metode manual.
Desain Portabel dengan Baterai Tahan Lama: Konstruksi ringkas (120×60×25mm) dengan berat hanya 0.2kg dan battery life lebih dari 10 jam. Portabilitas memungkinkan inspeksi di lokasi lapangan yang challenging tanpa dependency pada power outlet, sangat critical untuk aplikasi offshore dan remote site.

Prinsip Kerja dan Metode Testing ASTM G62-A

Pinhole Detector NOVOTEST ED-3D beroperasi berdasarkan metode electrolyte low-voltage yang telah terstandarisasi dalam ASTM G62-A. Pendekatan non-destructive ini memungkinkan deteksi cacat coating tanpa merusak atau mengkompromikan integritas lapisan pelindung yang diinspeksi.

Proses testing dimulai dengan persiapan electrolyte solution menggunakan bubuk Na2SO4 atau NaCl yang dicampur dengan air demineralisasi. Larutan ini kemudian diaplikasikan pada sponge electrode yang terhubung dengan unit elektronik. Ketika sponge diaplikasikan pada permukaan coating dan digerakkan secara metodis, electrolyte membentuk lapisan konduktif di atas coating.

Prinsip deteksi didasarkan pada flow current melalui defects dan porositas dalam coating dielectric. Pada area dimana coating intact, tidak ada conduction yang terjadi. Namun, ketika sponge melewati pinhole, porosity, atau diskontinuitas lainnya, electrolyte menembus hingga substrate metal, menyelesaikan electrical circuit. Sistem kemudian mendeteksi current flow dan mengaktifkan alarm visual dan audio secara immediate.

Kepatuhan terhadap standar ASTM G62-A memberikan jaminan technical credibility untuk program quality assurance. Standard ini mendefinisikan methodology yang comprehensive termasuk preparation surface, electrolyte concentration, scanning technique, dan interpretation criteria. Dengan demikian, hasil testing memiliki acceptance yang luas across berbagai industri dan dapat digunakan untuk compliance documentation dan audit.

Fitur Operasional dan Antarmuka Pengguna

Antarmuka pengguna pada NOVOTEST ED-3D dirancang dengan pendekatan intuitif yang meminimalkan learning curve dan mengurangi potential human error selama operasi. Desain keseluruhan mengutamakan ergonomi dan practical usability dalam lingkungan industri yang challenging.

Aspek operasional yang menonjol meliputi:

Koneksi Kabel yang Mudah: Sistem kabel dengan proteksi anti-kinking memastikan durability dalam penggunaan lapangan yang intensif. Mekanisme connect/disconnect yang simplified mengurangi waktu setup dan meminimalkan kerusakan konektor akibat repeated connection.
Sponge Standard Berukuran Besar: Dimensi contact surface 30×80mm memberikan coverage area yang optimal, mengurangi jumlah pass yang diperlukan untuk inspeksi area yang luas. Sponge yang lebih besar juga mempertahankan electrolyte volume yang adequate untuk operasi extended tanpa frequent re-wetting.
Indikator Baterai Rendah: Sistem monitoring power yang memberikan advance warning untuk battery replacement. Fitur ini mencegah incomplete inspection akibat power failure dan memungkinkan perencanaan maintenance yang proactive daripada reactive approach.
Sistem Probe yang Dapat Dipertukarkan: Fleksibilitas untuk menggunakan berbagai tipe probe berdasarkan aplikasi spesifik. Hal ini memungkinkan adaptasi untuk inspection pada complex geometry, tight spaces, atau specialized applications tanpa kebutuhan device tambahan.
Konstruksi Compact dan Ringan: Dimensi minimalis dengan berat hanya 0.2kg memungkinkan operasi extended tanpa operator fatigue. Desain ini sangat critical untuk aplikasi overhead atau di confined spaces dimana maneuverability menjadi faktor kritis.

Spesifikasi Teknis Lengkap NOVOTEST ED-3D

Parameter Teknis	Spesifikasi
Dimensi Permukaan Kontak Sponge	30 × 80 mm
Voltase Kontrol	9V, 67.5V, 90V
Range Ketebalan Coating	0 – 500 μm
Dimensi Perangkat	120 × 60 × 25 mm
Range Temperatur Operasi	-5°C hingga +40°C
Sumber Power	2 × Baterai AAA
Masa Pakai Baterai	Lebih dari 10 jam
Berat Bersih (dengan baterai)	0.2 kg

Spesifikasi teknis tersebut menunjukkan compatibility dengan berbagai kondisi operasional industri. Range temperatur operasi yang luas memungkinkan penggunaan di lingkungan yang bervariasi, dari facility berpendingin hingga outdoor applications dengan exposure elemen. Masa pakai baterai yang extended mendukung shift kerja penuh tanpa interruption untuk charging, critical untuk project timeline yang ketat.

Paket Standar dan Komponen Lengkap

Pinhole Detector NOVOTEST ED-3D dilengkapi dengan semua komponen necessary untuk immediate deployment, menghilangkan hidden cost dan procurement complexity. Kelengkapan paket memastikan operational readiness dari hari pertama implementasi.

Komponen dalam paket standar:

Komponen	Kuantitas	Keterangan
Unit Elektronik	1 unit	Main device dengan kontrol panel
Holder dengan Nozzle untuk Sponge	1 set	Assembly lengkap untuk sponge mounting
Sponge	1 buah	Electrode dengan dimensi 30×80mm
Bubuk Elektrolit	1 paket	Na2SO4 atau NaCl untuk solution preparation
Baterai AAA	3 buah	Power supply termasuk spare battery
Charger	1 unit	Battery charging unit
Manual Operasi	1 copy	Dokumentasi lengkap procedures dan safety
Kabel	1 set	Interconnection cables dengan protective coating
Packaging	1 set	Protective case untuk storage dan transport

Kelengkapan paket ini memberikan jaminan bahwa tidak ada komponen additional yang diperlukan untuk memulai operasi testing. Selain itu, ketersediaan optional components seperti spare sponge dan electrolyte powder tambahan memungkinkan inventory management yang proactive untuk maintenance dan operational continuity.

Panduan Implementasi dan Best Practices

Implementasi yang efektif dari Pinhole Detector NOVOTEST ED-3D memerlukan pendekatan metodis yang mengoptimalkan fitur teknis perangkat sambil memastikan integration yang seamless dengan existing quality control workflows.

Langkah implementasi yang direkomendasikan:

Persiapan Permukaan: Pastikan permukaan coating bersih dari kontaminan seperti debu, minyak, atau moisture yang dapat mengganggu conductivity. Meskipun metode ini non-destructive, surface preparation yang adequate memastikan hasil yang accurate dan reproducible.
Persiapan Larutan Elektrolit: Campur bubuk elektrolit dengan air demineralisasi sesuai proporsi yang direkomendasikan dalam manual operasi. Konsistensi konsentrasi elektrolit critical untuk maintain sensitivity detection yang optimal across berbagai sesi testing.
Seleksi Voltase yang Tepat: Pilih setelan voltase berdasarkan ketebalan coating yang diinspeksi. Untuk coating tipis (hingga 150μm), 9V biasanya adequate; 67.5V untuk medium thickness (150-350μm); dan 90V untuk thick coating (350-500μm). Matching voltase dengan ketebalan coating memastikan detection sensitivity tanpa false positives.
Teknik Scanning yang Sistematis: Aplikasikan sponge electrode pada permukaan dengan pressure yang konsisten dan gerakkan dalam pola overlapping passes. Maintain continuous contact dan consistent speed (biasanya 0.3-0.5 meter per detik) untuk ensure coverage yang komprehensif.
Marking dan Dokumentasi: Tandai immediately setiap defect yang terdeteksi menggunakan method yang tidak mengkontaminasi surface. Dokumentasikan lokasi, density, dan karakteristik defects untuk analysis trend dan corrective actions. Integration dengan quality management system memungkinkan data-driven decision making untuk coating process improvement.

Kriteria Pemilihan dan Business Case Analysis

Evaluasi kebutuhan pinhole detection harus mempertimbangkan berbagai faktor teknis dan operasional untuk memastikan alignment dengan business objectives dan regulatory requirements.

Pertimbangan kritis dalam seleksi:

Kebutuhan vs. Metode Inspeksi Visual: Pinhole detector diperlukan ketika defects tidak visible secara visual namun dapat mengkompromikan coating integrity. Untuk aplikasi critical dimana coating failure consequences substantial, investment dalam specialized equipment menjadi justified.
Range Ketebalan Coating: Pastikan perangkat mendukung ketebalan coating spesifik aplikasi Anda. NOVOTEST ED-3D dengan capability hingga 500μm mencakup majority aplikasi industri, dari thin film coatings hingga thick protective layers.
Perhitungan ROI dari Pencegahan Kerusakan Korosi: Hitung potential financial impact dari coating failure termasuk repair cost, production downtime, environmental penalties, dan reputation damage. Typically, investment dalam pinhole detector teramortisasi dalam 6-18 bulan melalui prevented failures saja.
Kepatuhan dan Sertifikasi: Verifikasi bahwa perangkat memenuhi standard yang diwajibkan untuk industri Anda. Compliance dengan ASTM G62-A memberikan acceptance yang universal across berbagai sektor dan geographic regions.
Total Cost of Ownership vs. Metode Manual: Evaluasi bukan hanya acquisition cost tetapi juga operational expenses termasuk consumables, training requirements, maintenance, dan potential cost dari false negatives/positives. Automated systems typically menunjukkan superior cost-effectiveness dalam jangka menengah hingga panjang.

Kesimpulan

Pinhole Detector NOVOTEST ED-3D merepresentasikan solusi komprehensif untuk quality control continuity coating dengan pendekatan yang mengutamakan operational efficiency dan technical reliability. Kepatuhan terhadap standar ASTM G62-A memastikan hasil testing memiliki credibility dan acceptance yang luas, sementara fitur operasional yang intuitif mengurangi dependency pada specialized operator skills.

Dengan capability testing hingga ketebalan 500μm dan konfigurasi tiga voltase, perangkat ini menawarkan fleksibilitas aplikasi across berbagai industri dari marine dan offshore hingga manufacturing dan infrastruktur. Business value tidak hanya terletak pada defect detection capability tetapi juga dalam risk mitigation terhadap potential coating failures yang dapat menyebabkan substantial financial impact dan operational disruptions.

Implementasi perangkat ini sebagai bagian dari comprehensive quality assurance program memberikan jaminan kepatuhan standar, peningkatan reliability asset, dan optimasi biaya maintenance jangka panjang. Untuk organisasi yang mengutamakan operational excellence dan asset integrity, investment dalam coating testing equipment yang terstandarisasi menjadi strategic imperative.

Pertanyaan yang Sering Diajukan

Apa itu pinhole detector dan mengapa penting untuk quality control coating?

Pinhole detector adalah instrument untuk mendeteksi porositas, cacat, dan diskontinuitas dalam lapisan coating pelindung melalui metode non-destructive. Alat ini critical untuk quality control karena defects mikroskopis yang tidak terlihat secara visual dapat menjadi initiation points untuk korosi, mengakibatkan premature failure dan substantial repair costs.

Bagaimana cara kerja pinhole detector NOVOTEST ED-3D sesuai standar ASTM G62-A?

Perangkat bekerja dengan mengaplikasikan low voltage melalui sponge electrode yang telah dibasahi electrolyte solution. Ketika sponge melewati defects dalam coating, circuit terkomplet melalui electrolyte ke substrate metal, mengaktifkan alarm. Metode ini sesuai dengan ASTM G62-A yang mendefinisikan parameters termasuk electrolyte composition, voltage settings, dan scanning procedures.

Apa keunggulan NOVOTEST ED-3D dibanding metode inspeksi coating tradisional?

Keunggulan utama termasuk detection capability untuk defects submicroscopic, approach non-destructive yang mempertahankan coating integrity, standardized methodology untuk hasil yang reproducible, dan operational efficiency yang significantly lebih tinggi dibanding visual inspection. Sistem yang fully ready to use juga menghilangkan complex setup dan calibration procedures.

Berapa ketebalan coating maksimum yang dapat diuji dengan perangkat ini?

NOVOTEST ED-3D mendukung testing coating dengan ketebalan hingga 500μm (0.5mm). Range ini mencakup majority aplikasi coating protektif industri, dengan tiga setelan voltase (9V, 67.5V, 90V) yang memungkinkan optimasi sensitivity berdasarkan thickness spesifik.

Apa saja industri yang paling membutuhkan pinhole detector?

Industri dengan critical dependency pada coating integrity termasuk marine dan offshore (ship hulls, platforms), oil dan gas (pipelines, storage tanks), konstruksi (structural steel, bridges), manufacturing (industrial equipment, automotive components), dan infrastruktur (water tanks, chemical plants).

Bagaimana perhitungan ROI untuk investasi dalam perangkat testing coating?

ROI dihitung berdasarkan prevented costs dari coating failures termasuk repair expenses, production downtime, environmental cleanup, regulatory penalties, dan potential safety incidents. Typical payback period berkisar 6-18 bulan untuk aplikasi dengan moderate to high consequence of failure, dengan ongoing savings dari extended asset life dan reduced maintenance.

Apakah diperlukan training khusus untuk operator?

Meskipun interface dirancang intuitif, training basic direkomendasikan untuk memastikan proper technique termasuk surface preparation, electrolyte mixing, voltage selection, scanning pattern, dan interpretation results. Training typically memerlukan 4-8 jam untuk competency basic dan dapat diintegrasikan dengan existing quality control procedures.

Apa saja komponen yang termasuk dalam paket standar?

Paket standar mencakup electronic unit, holder dengan nozzle untuk sponge, sponge electrode, electrolyte powder, 3 AAA batteries, charger, operating manual, cables, dan protective packaging. Semua komponen necessary untuk immediate operation termasuk, menghilangkan kebutuhan additional procurement.

Distributor Terpercaya untuk Coating Testing Equipment

CV. Java Multi Mandiri merupakan penyedia solusi instrumentasi pengukuran dan testing untuk berbagai kebutuhan industri di Indonesia. Sebagai distributor peralatan quality control yang terpercaya, kami menghadirkan produk-produk berkualitas tinggi seperti Pinhole Detector NOVOTEST ED-3D untuk mendukung program assurance kualitas dan compliance standar di perusahaan Anda.

Dengan pemahaman mendalam tentang tantangan quality control di sektor manufaktur, minyak dan gas, marine, dan konstruksi, kami menyediakan solusi yang tidak hanya memenuhi spesifikasi teknis tetapi juga memberikan value operasional yang tangible. Tim technical support kami siap memberikan konsultasi untuk implementasi yang optimal sesuai dengan kebutuhan spesifik aplikasi industri Anda.

Untuk informasi lebih lanjut mengenai Pinhole Detector NOVOTEST ED-3D atau konsultasi kebutuhan coating testing equipment lainnya, hubungi spesialis kami melalui halaman kontak. Kami siap membantu Anda mengidentifikasi solusi yang paling tepat untuk meningkatkan program quality control dan protecting asset investment perusahaan.
