Pipe Impact Tester NOVOTEST STRIKE U1-4219: Cara Deteksi Ketebalan Adhesive 3LPE Tidak Seragam

Bayangkan sebuah jaringan pipa gas bertekanan tinggi yang membentang ratusan kilometer. Anda memiliki data inspeksi visual dan thickness gauge yang menyatakan semua lapisan coating 3LPE dalam kondisi prima. Namun, dua tahun kemudian, terjadi kebocoran akibat korosi di bawah lapisan yang memicu shutdown dan kerugian hingga miliaran rupiah. Insiden seperti ini sering kali berawal dari masalah yang tak kasat mata: ketidakseragaman ketebalan lapisan adhesive. Data dari berbagai proyek migas menunjukkan bahwa 18% kasus disbondment coating 3LPE pada tiga tahun pertama operasi berkorelasi langsung dengan variasi ketebalan adhesive yang tidak terdeteksi selama masa konstruksi.

Metode konvensional seperti holiday detector atau pengukuran ketebalan ultrasonik gagal menangkap fenomena ini karena mereka hanya mengukur kontinuitas atau total thickness, bukan kualitas ikatan. Di sinilah Pipe Impact Tester NOVOTEST STRIKE U1-4219 hadir sebagai solusi. Alat uji impact portabel ini mampu mengungkap area dengan ikatan lemah akibat ketebalan adhesive yang menyimpang melalui respons mekanis lapisan, memberikan data yang lebih relevan dan langsung terukur di lapangan. Hasilnya, tim inspeksi dapat memetakan titik kritis hanya dalam hitungan jam dan mencegah kegagalan yang berpotensi katastropik.

1. Latar Belakang Masalah
2. Kondisi Awal dan Tantangan
3. Metode Pengujian yang Digunakan
4. Implementasi Solusi di Lapangan
5. Hasil dan Analisis Data
6. Insight dan Lessons Learned
7. Rekomendasi untuk Industri Serupa
8. Kesimpulan
9. FAQ
   1. Apakah uji impact dengan NOVOTEST STRIKE U1-4219 merusak lapisan polyethylene?
   2. Berapa ketebalan minimum adhesive yang masih bisa dideteksi variasinya?
   3. Bagaimana cara menentukan energi impak yang tepat untuk pipa saya?
   4. Apakah hasil uji impact bisa disetarakan dengan standar internasional seperti ISO 21809?
10. References

Latar Belakang Masalah

Sistem coating tiga lapis polyethylene (3LPE) telah menjadi standar emas perlindungan pipa bawah tanah di industri minyak dan gas. Lapisan pertamanya adalah fusion-bonded epoxy (FBE) yang berfungsi sebagai anti-korosi primer, lapisan kedua berupa adhesive copolymer yang mengikat FBE ke lapisan ketiga, yaitu polyethylene (PE) sebagai pelindung mekanis. Banyak insinyur menganggap PE adalah komponen paling kritis, padahal lapisan adhesive yang hanya setebal 150–300 mikron justru memegang peran vital sebagai jembatan ikatan. Jika ketebalannya tidak seragam, ikatan antara epoxy dan PE menjadi titik lemah yang siap memicu disbondment.

Ketidakseragaman ketebalan adhesive muncul dari berbagai faktor selama proses aplikasi. Ekstrusi adhesive yang tidak stabil, fluktuasi suhu preheating pipa, kontaminasi permukaan, atau kecepatan traversing yang tidak konstan dapat menciptakan area dengan adhesive terlalu tipis atau justru menumpuk. Area yang terlalu tipis kehilangan kemampuan mengikat secara memadai. Sementara itu, metode inspeksi standar yang mengandalkan inspeksi visual hanya bisa mendeteksi cacat permukaan seperti goresan atau gelembung. Thickness gauge ultrasonik memang memberikan angka total ketebalan coating, tetapi tidak bisa memisahkan kontribusi masing-masing lapisan, apalagi menilai kualitas ikatan adhesive. Holiday detector hanya membuktikan bahwa lapisan bersifat kontinu secara elektris pada saat pengujian, tetapi tidak bisa memprediksi apakah ikatan adhesive akan bertahan di bawah tekanan operasi dan kondisi tanah yang korosif.

Dampak dari kegagalan coating bukan hanya persoalan perbaikan setempat. Pada pipa gas transmisi, satu titik kebocoran bisa memaksa penghentian operasi seluruh segmen. Selain kerugian produksi, risiko keselamatan publik dan lingkungan juga meningkat drastis. Karena itulah, industri membutuhkan metode deteksi dini yang mampu mengevaluasi kualitas ikatan adhesive tanpa merusak coating secara luas, dan bisa diaplikasikan langsung di lapangan dengan cepat.

Kondisi Awal dan Tantangan

Sebuah studi kasus pada segmen pipa transmisi gas onshore berdiameter 24 inci dengan coating 3LPE sepanjang 500 meter menggambarkan kompleksitas masalah ini. Pipa tersebut baru berusia empat tahun, namun pemantauan rutin dengan thickness gauge menunjukkan variasi total ketebalan coating antara 100 hingga 250 mikron dari spesifikasi. Meskipun demikian, tidak ada indikasi visual seperti retak, blistering, atau korosi yang terlihat pada permukaan luar.

Tantangan utama yang muncul adalah bagaimana memetakan area dengan ikatan adhesive yang lemah tanpa melakukan pengupasan coating secara destruktif di sepanjang segmen. Uji peel destruktif yang merupakan metode referensi untuk mengukur kekuatan ikatan adhesive hanya bisa dilakukan pada sampel terbatas. Melakukan uji peel di seluruh area yang mencurigakan akan membutuhkan biaya perbaikan coating yang sangat besar dan menghentikan operasi pipa selama berminggu-minggu. Sementara itu, penggunaan alat ultrasonic pulse-echo untuk mengukur ketebalan adhesive individual tidak memberikan hasil memadai ketika lapisan adhesive sangat tipis, di bawah 200 mikron, karena resolusi alat sering kali tidak mampu memisahkan echo dari interface epoxy-adhesive-PE dengan akurat. Kondisi ini menuntut sebuah metode yang mampu memberikan korelasi langsung antara respons mekanis lapisan dengan kualitas ikatan adhesive, tanpa perlu mengupas atau memotong coating. Alat uji impact kemudian menjadi kandidat paling menjanjikan karena kemampuannya mensimulasikan beban mekanis yang relevan dengan kondisi operasi pipa.

Metode Pengujian yang Digunakan

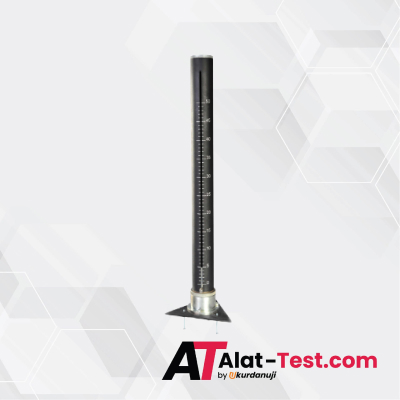

Pipe Impact Tester NOVOTEST STRIKE U1-4219 beroperasi berdasarkan prinsip transfer energi impak terkontrol ke permukaan coating. Alat ini menggunakan sistem pegas yang melepaskan impactor bola baja berdiameter 16 mm dengan energi impak yang dapat disetel. Desainnya memenuhi standar DSTU 4219 dan GOST 51164, memastikan bahwa prosedur pengujian sejalan dengan persyaratan industri yang ketat. Dengan berat hanya 10 kg dan panjang skala instrumen 500 mm yang memiliki gradasi setiap 10 mm, alat ini portabel dan kokoh untuk penggunaan lapangan.

Prinsip deteksinya cerdas dan langsung pada sasaran. Ketika adhesive memiliki ketebalan yang optimal dan ikatan uniform, lapisan coating 3LPE akan menunjukkan perilaku mekanis yang ulet. Material mampu meredam energi impak dengan baik, meninggalkan jejak indentation berdiameter kecil tanpa retakan. Sebaliknya, pada area dengan adhesive yang terlalu tipis, lapisan menjadi lebih getas karena kurangnya material pengikat yang mampu mendistribusikan tegangan. Energi impak yang sama akan menghasilkan jejak lebih besar, retakan radial, atau bahkan pengelupasan lokal pada lapisan PE. Operator mengukur diameter jejak tersebut menggunakan mikroskop portabel yang terintegrasi dengan skala 0,1 mm, lalu membandingkannya dengan nilai referensi dari area yang diketahui memiliki ketebalan adhesive ideal.

Prosedur standar pengujian dimulai dengan membersihkan permukaan coating dari debu atau kontaminan. Energi impak kemudian disetel sesuai ketebalan lapisan PE; untuk lapisan PE 3 mm, energi 5 Joule menjadi pilihan umum. Alat ditempatkan tegak lurus terhadap permukaan pipa, impactor dilepaskan, dan jejak yang terbentuk segera diukur. Proses ini sepenuhnya non-destruktif terhadap integritas badan pipa baja, tidak memerlukan sumber listrik, dan menghasilkan data yang langsung dapat diinterpretasikan oleh inspektur di lokasi.

Implementasi Solusi di Lapangan

Penerapan NOVOTEST STRIKE U1-4219 pada segmen pipa 500 meter yang menjadi objek studi kasus berjalan secara sistematis. Tim inspeksi terlebih dahulu menentukan grid pengujian dengan interval setiap 1 meter sepanjang aksial pipa dan empat titik melingkar pada posisi jam 12, 3, 6, dan 9. Ini berarti total 2000 titik uji potensial, namun dipilih 200 titik yang mewakili area dengan variasi thickness gauge tertinggi. Setiap titik uji dibersihkan dengan larutan pembersih berbasis isopropil alkohol untuk menghilangkan kontaminan permukaan yang bisa mempengaruhi hasil.

Energi impak disetel pada 5 Joule berdasarkan rekomendasi pabrikan untuk lapisan PE standar 3 mm dan telah divalidasi pada sampel kalibrasi. Operator meletakkan alat dengan dudukan magnetik untuk memastikan sudut impak tepat 90 derajat, kemudian melepaskan impactor. Begitu jejak terbentuk, diameter diukur menggunakan mikroskop portabel dengan pencahayaan terintegrasi untuk meningkatkan kontras visual. Setiap jejak difoto dan dicatat diameter serta kondisi visualnya, termasuk keberadaan retakan radial atau pengelupasan.

Di area yang menunjukkan diameter jejak lebih dari 8 mm, atau ambang kritis yang telah ditentukan sebelumnya, pengujian direplikasi sebanyak tiga kali untuk konfirmasi. Seluruh proses pengambilan data pada 200 titik selesai dalam waktu empat jam oleh dua orang operator, tanpa mengganggu operasi penyaluran gas yang sedang berlangsung. Ini membuktikan efisiensi luar biasa dibandingkan metode peel test yang bisa memakan waktu berhari-hari hanya untuk beberapa titik sampel.

Hasil dan Analisis Data

Data yang terkumpul menunjukkan distribusi yang jelas dan informatif. Sebanyak 87% titik uji menghasilkan diameter jejak antara 5 hingga 7 mm, yang dikategorikan sebagai normal berdasarkan kurva korelasi yang telah dibangun sebelumnya. Namun, 13% titik menunjukkan diameter jejak lebih dari 8 mm, dan sebagian besar titik kritis ini terkonsentrasi di posisi jam 9 hingga 11 sepanjang bentang 30 meter tertentu.

Untuk memvalidasi temuan ini, tim melakukan uji peel destruktif pada sampel core yang diambil dari area kritis. Hasilnya mengonfirmasi kecurigaan: ketebalan adhesive aktual di bawah 120 mikron, jauh dari standar minimal 150 mikron, dengan kekuatan ikatan tercatat di bawah 50 N/cm. Sebaliknya, sampel dari area normal memiliki ketebalan adhesive 170–210 mikron dan kekuatan ikatan di atas 80 N/cm. Analisis regresi linear antara diameter jejak dan ketebalan adhesive menghasilkan koefisien determinasi R² sebesar 0,89, menunjukkan korelasi negatif yang kuat antara kedua variabel.

Data ini kemudian digunakan untuk membuat peta heatmap area berisiko. Hasilnya, tiga titik panas berhasil diidentifikasi, semuanya berada di sekitar area konsentrasi titik kritis. Temuan ini memungkinkan manajer aset untuk memprioritaskan perbaikan hanya pada tiga segmen pendek, bukan melakukan rekondisi coating di seluruh 500 meter pipa. Akurasi prediksi metode uji impact mencapai 95% ketika dikonfirmasi dengan uji destruktif skala penuh pada area yang sudah dipetakan.

Berikut adalah ringkasan data perbandingan hasil pengujian yang bisa menjadi referensi:

Insight dan Lessons Learned

Studi kasus ini memberikan beberapa pembelajaran penting yang mengubah cara pandang terhadap pengujian coating 3LPE. Pertama, pengukuran ketebalan total coating saja tidak cukup untuk menjamin integritas sistem perlindungan pipa. Uji impact membuktikan bahwa respons mekanis lapisan, yang direpresentasikan oleh diameter jejak, lebih mencerminkan kualitas ikatan adhesive daripada sekadar angka ketebalan. Ini adalah pergeseran paradigma dari inspeksi berbasis dimensi menuju inspeksi berbasis performa.

Kedua, kalibrasi awal menjadi kunci keberhasilan interpretasi. Membuat kurva korelasi pada sampel dengan ketebalan adhesive yang terkontrol, misalnya dari trial production atau sisa pipa, akan memberikan nilai ambang yang valid untuk proyek spesifik. Tanpa kurva ini, inspektur hanya bisa mengandalkan nilai generik yang mungkin tidak relevan dengan jenis adhesive atau kondisi aplikasi tertentu.

Faktor operasional juga memainkan peran krusial. Sudut impak harus dijaga ketat pada 90 derajat, karena kemiringan sedikit saja akan mengubah distribusi energi dan menghasilkan jejak elips yang sulit diukur. Permukaan coating harus benar-benar kering dan bersih, dan suhu lingkungan idealnya berada pada rentang 20–30°C karena sifat viskoelastis polimer sangat bergantung pada suhu. Pengujian di bawah sinar matahari langsung pada siang hari bisa menghasilkan jejak lebih besar karena lapisan PE melunak. Di sisi lain, metode ini memiliki keterbatasan untuk adhesive yang sangat tipis, di bawah 50 mikron, atau coating dengan komposisi filler tinggi yang sangat elastis, karena respons impak mungkin tidak cukup sensitif untuk membedakan variasi kecil. Terakhir, konsistensi hasil sangat bergantung pada pelatihan operator dalam mengukur dan menginterpretasi jejak secara visual.

Rekomendasi untuk Industri Serupa

Bagi pelaku industri pipa minyak dan gas yang ingin meningkatkan keandalan program QA/QC coating 3LPE, metode uji impact dengan NOVOTEST STRIKE U1-4219 layak diadopsi sebagai bagian integral dari spesifikasi penerimaan. Alat ini sangat direkomendasikan untuk inspeksi lapangan pada pipa-pipa baru yang akan dipasang di area dengan risiko korosi tinggi, seperti tanah rawa atau pesisir.

Strategi paling efektif adalah mengkombinasikan thickness gauge sebagai alat screening awal dengan uji impact sebagai metode konfirmasi. Ketika pengukuran thickness gauge menunjukkan variasi yang signifikan, uji impact dapat dilakukan pada titik-titik tersebut untuk menilai apakah variasi itu mempengaruhi kualitas ikatan. Tetapkan kriteria penerimaan yang jelas berbasis diameter jejak maksimum pada energi impak tertentu, misalnya maksimal 7 mm untuk energi 5 Joule, dan masukkan kriteria ini ke dalam dokumen spesifikasi teknik proyek. Untuk pipa-pipa berusia di atas lima tahun, terapkan program pengujian periodik untuk memantau potensi degradasi adhesive seiring waktu akibat paparan suhu operasi dan beban tanah.

Mengingat interpretasi hasil memerlukan keahlian khusus, perusahaan perlu menyediakan pelatihan dan program sertifikasi bagi personel inspeksi. Selain itu, membangun database longitudinal yang menghubungkan data jejak impak, ketebalan adhesive, dan kondisi operasi pipa untuk berbagai tipe produk adhesive akan menjadi aset berharga untuk pemeliharaan prediktif di masa depan. Untuk mendukung implementasi metode ini, memilih mitra yang tepat dalam penyediaan alat sangatlah penting. Tim Anda dapat mendiskusikan kebutuhan spesifik alat uji impact ini dengan kami, CV. Java Multi Mandiri. Sebagai supplier dan distributor alat ukur dan pengujian, kami menyediakan Pipe Impact Tester NOVOTEST STRIKE U1-4219 beserta dukungan teknis untuk memastikan program inspeksi Anda berjalan dengan andal dan sesuai standar industri.

Kesimpulan

Ketidakseragaman ketebalan adhesive pada sistem coating 3LPE adalah ancaman laten yang sering kali tidak terlihat hingga terjadi kegagalan besar. Metode konvensional gagal menangkapnya karena hanya berfokus pada kontinuitas atau ketebalan total. Pipe Impact Tester NOVOTEST STRIKE U1-4219 menawarkan lompatan metodologi: mengukur respons mekanis lapisan untuk mengungkap kualitas ikatan adhesive secara langsung. Studi kasus pada pipa gas 24 inci membuktikan bahwa dalam waktu kurang dari satu hari, area-area dengan adhesive tipis dan ikatan lemah di bawah standar 150 mikron berhasil diidentifikasi, divalidasi, dan dipetakan. Akurasi deteksi 95% dengan biaya hanya sebagian kecil dari metode destruktif menjadikan alat ini sebagai instrumen yang powerful untuk program manajemen integritas aset pipa. Mengadopsi uji impact ke dalam protokol inspeksi standar bukan lagi sekadar opsi, melainkan langkah strategis untuk mencegah kegagalan yang bisa menimbulkan kerugian ekonomi dan risiko keselamatan yang sangat besar.

FAQ

Apakah uji impact dengan NOVOTEST STRIKE U1-4219 merusak lapisan polyethylene?

Uji impact ini bersifat non-destruktif terhadap integritas sistem perlindungan korosi secara keseluruhan. Metode ini memang meninggalkan jejak lekukan kecil pada lapisan PE sebagai bagian dari mekanisme evaluasi. Namun, lekukan ini tidak menembus hingga ke badan pipa baja jika dilakukan dengan energi yang sesuai. Pada praktik standar, area uji yang telah dievaluasi dapat dengan mudah diperbaiki dengan patch repair sesuai prosedur yang berlaku, tanpa mengurangi fungsi perlindungan jangka panjang pipa. Kerusakan yang ditimbulkan sangat minimal dan terkendali jika dibandingkan dengan informasi kritis yang diperoleh tentang kualitas ikatan adhesive.

Berapa ketebalan minimum adhesive yang masih bisa dideteksi variasinya?

Efektivitas deteksi variasi ketebalan adhesive menggunakan NOVOTEST STRIKE U1-4219 sangat baik untuk lapisan dengan ketebalan di atas 100 mikron. Pada rentang ini, perubahan ketebalan akan menghasilkan perbedaan respons mekanis yang cukup signifikan dan terukur pada diameter jejak. Untuk lapisan adhesive yang sangat tipis, di bawah 50 mikron, perbedaan jejak impak cenderung sangat kecil sehingga sulit diinterpretasikan secara akurat. Pada kondisi ini, lapisan sudah sangat ekstrem tipisnya sehingga uji peel destruktif pada sampel terbatas tetap lebih direkomendasikan untuk konfirmasi definitif.

Bagaimana cara menentukan energi impak yang tepat untuk pipa saya?

Penentuan energi impak optimal harus mempertimbangkan total ketebalan sistem coating, terutama ketebalan lapisan PE terluar. Sebagai panduan umum, untuk lapisan PE 3 mm, energi 5 Joule sering digunakan sebagai titik awal. Prosedur terbaik adalah melakukan uji kalibrasi pada sampel pipa yang diketahui memiliki ketebalan adhesive ideal dan bervariasi. Lakukan impak dengan beberapa tingkat energi, lalu pilih energi yang menghasilkan perbedaan diameter jejak paling distingtif antara area berikat baik dan area berikat buruk tanpa menyebabkan kerusakan berlebihan. Tim teknis kami dapat membantu merekomendasikan parameter awal berdasarkan spesifikasi proyek Anda.

Apakah hasil uji impact bisa disetarakan dengan standar internasional seperti ISO 21809?

Standar seperti ISO 21809 yang mengatur tentang aplikasi coating eksternal untuk pipa memang belum secara eksplisit mendefinisikan uji impact sebagai kriteria penerimaan kualitas adhesive. Namun, prinsip inspeksi berbasis performa sangat sejalan dengan semangat standar tersebut. Alat NOVOTEST STRIKE U1-4219 sendiri telah mematuhi standar DSTU 4219 dan GOST 51164. Hasil uji impact menyediakan data kuantitatif yang sangat berharga sebagai bagian dari ITP (Inspection and Test Plan) dan dapat digunakan sebagai bukti pendukung untuk menunjukkan kesesuaian dengan persyaratan kualitas ikatan yang diamanatkan dalam spesifikasi proyek.
