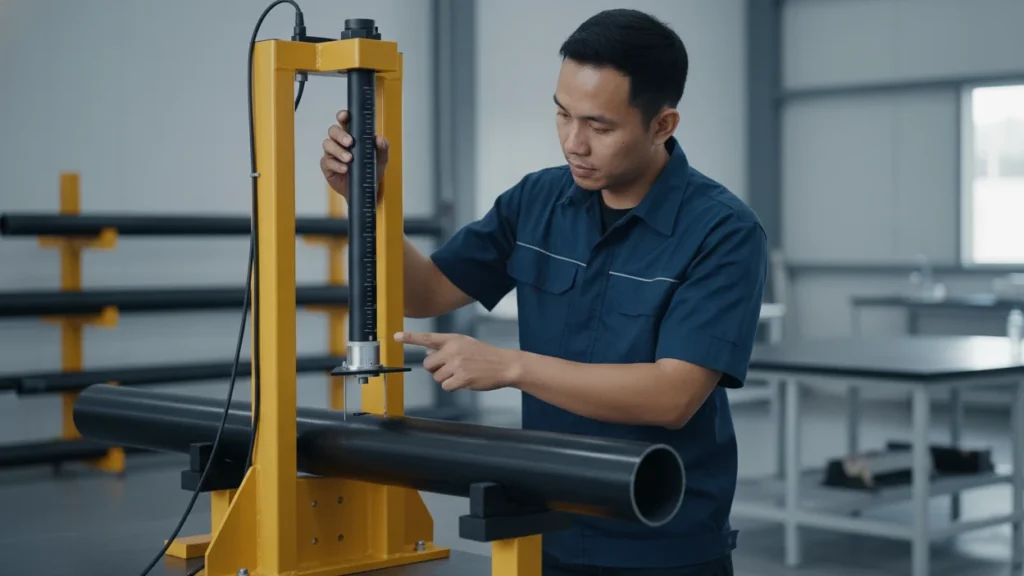

Pipe Impact Tester NOVOTEST STRIKE U1-4219: Deteksi Cacat Impact Tak Kasat Mata pada Coating 3LPE

Sejumlah insiden kebocoran pada jaringan pipa bawah tanah di sektor migas sering kali menyisakan pertanyaan besar: mengapa kebocoran terjadi pada coating yang secara visual tampak masih utuh? Tim inspeksi kerap menemukan integritas lapisan luar pipa tidak menunjukkan tanda-tanda kerusakan signifikan. Namun, investigasi lebih dalam mengungkapkan fakta bahwa penyebab korosi awal berasal dari cacat impact mikroskopis yang tersembunyi di bawah permukaan lapisan coating 3LPE. Cacat yang tidak terlihat oleh mata telanjang ini menciptakan jalur masuk bagi air dan ion korosif, menginisiasi kerusakan yang diam-diam menyebar selama bertahun-tahun. Keterbatasan inspeksi visual dan holiday detector konvensional dalam mengidentifikasi kerusakan sub-permukaan menuntut pendekatan pengujian yang lebih sensitif. Pipe Impact Tester NOVOTEST STRIKE U1-4219 hadir sebagai solusi inovatif untuk deteksi cacat impact tak kasat mata, memungkinkan personel quality control mengungkap potensi kegagalan coating akibat benturan mekanis sebelum berkembang menjadi masalah korosi yang merugikan pada sistem pipa 3LPE di Indonesia.

1. Apa Itu Cacat Impact Tak Kasat Mata pada Coating 3LPE?
2. Penyebab Cacat Impact Tak Kasat Mata pada Coating 3LPE
3. Dampak Terhadap Integritas Pipa Migas
4. Cara Mendeteksi dan Mencegah Cacat Impact Tak Kasat Mata
5. Peran Pipe Impact Tester NOVOTEST STRIKE U1-4219 dalam Solusi Deteksi
6. Studi Kasus: Deteksi Dini Retak Mikro pada Proyek Pipa Gas Bawah Tanah di Indonesia
7. Kesimpulan
8. FAQ
   1. Apa yang dimaksud dengan cacat impact tak kasat mata pada coating pipa?
   2. Bagaimana cara kerja NOVOTEST STRIKE U1-4219 dalam mendeteksi cacat ini?
   3. Apakah alat ini hanya cocok untuk coating 3LPE?
   4. Apa perbedaan utama antara impact tester dan holiday detector?
   5. Bagaimana perawatan dan kalibrasi rutin NOVOTEST STRIKE U1-4219?
9. References

Apa Itu Cacat Impact Tak Kasat Mata pada Coating 3LPE?

Cacat impact tak kasat mata merupakan terminologi spesifik yang merujuk pada kerusakan sub-permukaan berupa retak mikro pada lapisan polyethylene akibat benturan mekanis. Berbeda dengan cacat tembus yang lazim dikenal sebagai holiday, kerusakan ini tidak menciptakan jalur konduktif langsung antara lingkungan eksternal dan substrat baja. Lapisan luar sistem 3LPE tetap menunjukkan kontinuitas visual sempurna, padahal struktur internalnya telah mengalami degradasi signifikan.

Mekanisme terbentuknya defek ini melibatkan energi benturan yang merambat menembus lapisan polyethylene tanpa merobek permukaan luar. Fenomena ini menghasilkan delaminasi mikro atau crazing pada struktur polimer. Crazing sendiri merupakan fenomena pembentukan rongga-rongga halus dalam material polimer akibat tegangan mekanis yang melampaui batas elastisitas lokal.

Mengapa disebut ‘tak kasat mata’? Karena karakteristiknya yang tidak tertangkap oleh pemeriksaan mata telanjang maupun low-voltage holiday detector. Holiday detector standar hanya merespons diskontinuitas total lapisan coating, sementara retak mikro subsurface tetap tersembunyi. Konsekuensinya, air dan ion klorida perlahan berdifusi melalui retakan ini menuju permukaan baja, menginisiasi mekanisme underfilm corrosion yang tidak terpantau hingga kebocoran terjadi.

Penyebab Cacat Impact Tak Kasat Mata pada Coating 3LPE

Berbagai faktor berkontribusi terhadap timbulnya cacat impact tersembunyi pada coating 3LPE. Pemahaman komprehensif mengenai faktor-faktor ini menjadi kunci dalam menyusun strategi pencegahan yang efektif.

Benturan saat handling dan transportasi pipa menjadi penyebab paling dominan. Beban titik dari alat berat seperti forklift, crane, atau tumpukan pipa selama penyimpanan dapat menciptakan tegangan lokal yang melampaui kapasitas absorbsi lapisan polyethylene. Meskipun permukaan luar tampak normal, lapisan adhesive dan FBE (Fusion Bonded Epoxy) di bawahnya mungkin telah mengalami pemisahan.

Impingement batu dan material keras selama proses backfilling juga memicu kerusakan serupa. Praktik penimbunan yang kurang hati-hati di lapangan seringkali menghantam permukaan pipa dengan material tajam, menciptakan titik-titik tekanan yang meneruskan energi ke lapisan dalam tanpa merobek lapisan luar.

Penuaan material polyethylene memegang peranan kritis. Fenomena chalking, yang ditandai dengan munculnya lapisan putih seperti kapur pada permukaan PE akibat paparan UV dan degradasi termal, menyebabkan material polyethylene berubah menjadi rapuh atau brittle. Polyethylene yang telah mengalami embrittlement kehilangan kemampuan untuk menyerap energi impak, sehingga benturan ringan sekalipun dapat menghasilkan retak mikro yang menyebar.

Kesalahan aplikasi 3LPE seperti ketebalan lapisan yang tidak seragam atau kontaminasi antar lapisan memperlemah ketahanan coating secara keseluruhan. Proses curing yang tidak sempurna juga meninggalkan tegangan internal yang memperburuk kerentanan terhadap microcracking.

Dampak Terhadap Integritas Pipa Migas

Konsekuensi jangka panjang dari cacat impact tak kasat mata terhadap keandalan sistem perpipaan sangat signifikan dan berpotensi bencana.

Korosi awal di bawah coating yang tidak terpantau berkembang melalui mekanisme underfilm corrosion. Proses ini berlangsung secara tersembunyi di bawah lapisan 3LPE yang masih utuh secara visual, sehingga program inspeksi rutin seringkali gagal mendeteksinya. Baja pipa terkikis perlahan tanpa ada indikasi eksternal hingga akhirnya terjadi kebocoran.

Fenomena shielding effect oleh lapisan polyethylene yang terkelupas atau disbondment menciptakan masalah tambahan. Sistem proteksi katodik tidak mampu menjangkau area yang tertutup lapisan PE yang terpisah, sehingga korosi berjalan tanpa hambatan di titik-titik tersebut.

Risiko kebocoran tak terduga dan shutdown operasi membawa dampak finansial dan lingkungan yang besar. Tumpahan hidrokarbon ke tanah atau perairan, biaya perbaikan darurat yang membengkak, serta potensi denda regulasi menjadi ancaman nyata bagi operator pipa. Studi kegagalan eksternal pipeline gas global mengindikasikan bahwa sekitar 30 persen insiden disebabkan oleh kerusakan coating yang tidak terdeteksi pada tahap awal.

Pentingnya deteksi dini melalui metode impact test yang sensitif menjadi tidak terbantahkan. Tanpa kemampuan mengidentifikasi cacat subsurface, operator pipa beroperasi dalam kondisi ketidakpastian tinggi mengenai integritas aset mereka.

Cara Mendeteksi dan Mencegah Cacat Impact Tak Kasat Mata

Metode inspeksi konvensional memiliki keterbatasan serius dalam mengungkap cacat impact tersembunyi. Visual inspection hanya mampu menilai kondisi permukaan, sementara holiday detector bertegangan rendah fokus pada deteksi lubang tembus, bukan retak mikro subsurface. Keterbatasan ini menciptakan celah signifikan dalam program manajemen integritas pipa.

Metode uji impak mekanis, khususnya falling weight test, menjadi pendekatan yang tepat untuk mengungkap kerusakan subsurface. Penggunaan alat uji impak portabel memungkinkan simulasi benturan terkendali dan evaluasi langsung respons coating. Pipe Impact Tester NOVOTEST STRIKE U1-4219 mengadopsi prinsip kerja dengan memberikan beban impak terkalibrasi, kemudian mengukur respons pelepasan coating atau perubahan konduktivitas menggunakan probe terintegrasi.

Alat ini bekerja dengan menjatuhkan bobot impak dari ketinggian tertentu sesuai standar DSTU 4219 dan GOST 51164. Setelah impak, probe mendeteksi perubahan sinyal listrik yang mengindikasikan adanya crack atau delaminasi yang terekspos. Indikasi pass/fail diberikan secara langsung, memungkinkan pengambilan keputusan cepat di lapangan.

Strategi pencegahan meliputi perlindungan UV pada pipa yang disimpan lama, penggunaan bantalan saat transportasi, prosedur penimbunan yang hati-hati, dan inspeksi berkala dengan impact tester. Impact test sebaiknya dilakukan pada tiga momen kritis: saat penerimaan material dari pabrik, setelah instalasi selesai, dan secara periodik pada area-area yang mengalami kondisi operasi ekstrem.

Peran Pipe Impact Tester NOVOTEST STRIKE U1-4219 dalam Solusi Deteksi

Pipe Impact Tester NOVOTEST STRIKE U1-4219 merupakan alat uji impak inovatif yang secara spesifik dirancang untuk mengidentifikasi titik lemah lapisan coating akibat benturan tanpa merusak area yang masih sehat. Alat ini menjadi jawaban atas kebutuhan industri pipa migas akan metode deteksi cacat impact tak kasat mata yang akurat dan portabel.

Fitur kunci dari STRIKE U1-4219 mencakup beberapa aspek unggulan. Skala instrumen sepanjang 500 milimeter dengan gradasi setiap 10 milimeter memberikan presisi tinggi dalam mengatur energi impak. Bola uji berdiameter 16 milimeter menghasilkan dampak yang sesuai dengan standar DSTU 4219 dan GOST 51164. Sensor digital terintegrasi mendeteksi perubahan sinyal listrik saat retak terekspos, menghasilkan data yang konsisten dan dapat diandalkan.

Kemampuan mendeteksi cacat yang tidak tertangkap holiday detector biasa menjadikan alat ini sangat relevan untuk aplikasi pada coating 3LPE. Sensitivitas terhadap microcracking pada polyethylene yang telah mengalami chalking memberikan keunggulan signifikan dalam program manajemen aset pipa. Desain kokoh dengan bobot 10 kilogram menjamin durabilitas selama penggunaan di lapangan tanpa mengorbankan portabilitas.

Keunggulan dibandingkan metode konvensional terlihat dari hasil pengukuran yang kuantitatif, repeatability tinggi, dan dokumentasi otomatis. Pengoperasian alat ini relatif sederhana: tutup uji impak dijatuhkan dari ketinggian tertentu sesuai pengaturan pada skala, probe melacak arus bocor yang muncul, dan alat memberikan indikasi pass atau fail secara langsung. Kredibilitas merek NOVOTEST sebagai penyedia alat uji coating global memberikan jaminan kualitas bagi pengguna di Indonesia.

Berikut perbandingan spesifikasi dengan metode inspeksi konvensional:

Studi Kasus: Deteksi Dini Retak Mikro pada Proyek Pipa Gas Bawah Tanah di Indonesia

Sebuah proyek pipa transmisi gas sepanjang 20 kilometer di Indonesia menggunakan coating 3LPE pada seluruh segmen pipanya. Inspeksi visual awal setelah instalasi tidak menemukan adanya anomali pada lapisan coating. Semua titik pengukuran holiday detector standar juga menunjukkan hasil yang memuaskan, mengindikasikan integritas coating yang baik.

Setelah proses backfilling selesai, tim quality control melakukan uji impak acak menggunakan NOVOTEST STRIKE U1-4219 di sepuluh titik yang dianggap representatif. Hasil pengujian menunjukkan tiga dari sepuluh titik uji memberikan arus bocor tinggi pada energi impak yang relatif rendah. Temuan ini mengindikasikan adanya delaminasi mikro yang tidak terdeteksi oleh inspeksi sebelumnya.

Investigasi lebih lanjut mengungkapkan bahwa batch pipa pada ketiga titik tersebut mengalami paparan sinar UV selama penyimpanan di yard selama delapan bulan. Fenomena chalking teridentifikasi pada area tersebut, mengonfirmasi bahwa polyethylene telah mengalami degradasi dan menjadi rapuh. Kondisi brittle ini menyebabkan coating kehilangan ketahanan impaknya.

Tindakan perbaikan segera dilakukan dengan mengganti segmen coating pada area yang teridentifikasi bermasalah sebelum pipa dioperasikan. Keputusan ini berhasil menghindari potensi korosi dini dan biaya shutdown darurat di masa depan. Pengalaman proyek ini menegaskan pentingnya tes impak rutin sebagai bagian dari prosedur QA/QC pipeline, bukan hanya mengandalkan holiday detection untuk menjamin umur panjang sistem pipa.

Kesimpulan

Cacat impact tak kasat mata pada coating 3LPE merupakan ancaman serius yang seringkali luput dari perhatian dalam program manajemen integritas pipa migas. Fenomena chalking dan embrittlement polyethylene semakin memperburuk kerentanan lapisan coating terhadap microcracking. Ketika inspeksi visual dan holiday detector konvensional tidak mampu mengungkap keberadaan kerusakan subsurface, risiko korosi awal dan kebocoran mendadak meningkat secara signifikan.

Pipe Impact Tester NOVOTEST STRIKE U1-4219 menawarkan solusi komprehensif untuk mengatasi keterbatasan tersebut. Kemampuannya dalam melakukan deteksi cacat impact tak kasat mata melalui kombinasi impak terkalibrasi dan sensor konduktivitas digital memberikan data kuantitatif yang dibutuhkan untuk pengambilan keputusan berbasis risiko. Alat ini memungkinkan operator pipa untuk mengidentifikasi potensi masalah sejak dini, mencegah korosi, dan menghemat biaya operasional secara signifikan.

Mengadopsi impact test sebagai bagian dari standar prosedur QA/QC pipeline merupakan langkah strategis yang perlu dipertimbangkan oleh seluruh pemangku kepentingan di industri migas Indonesia. Bagi perusahaan yang bergerak di bidang konstruksi dan pemeliharaan pipa, PT. Java Multi Mandiri sebagai supplier dan distributor alat ukur dan pengujian mendukung kebutuhan inspeksi coating berkualitas dengan menyediakan NOVOTEST STRIKE U1-4219 serta berbagai peralatan pengukuran lain yang kredibel, memastikan setiap proyek pipa beroperasi dengan standar keamanan tertinggi.

FAQ

Apa yang dimaksud dengan cacat impact tak kasat mata pada coating pipa?

Cacat impact tak kasat mata adalah kerusakan sub-permukaan berupa retak mikro atau delaminasi pada lapisan coating akibat benturan mekanis. Berbeda dengan cacat tembus, kerusakan ini tidak terlihat secara visual dan tidak terdeteksi oleh holiday detector standar, karena lapisan luar polyethylene masih tampak utuh sementara struktur internalnya telah mengalami degradasi.

Bagaimana cara kerja NOVOTEST STRIKE U1-4219 dalam mendeteksi cacat ini?

STRIKE U1-4219 bekerja dengan menjatuhkan bobot impak terkalibrasi dari ketinggian tertentu menggunakan skala instrumen 500 milimeter. Setelah impak, probe terintegrasi mendeteksi perubahan sinyal listrik yang terjadi jika retak atau delaminasi terekspos. Alat memberikan indikasi pass atau fail secara langsung, memungkinkan identifikasi titik lemah coating secara akurat.

Apakah alat ini hanya cocok untuk coating 3LPE?

Tidak. Meskipun sangat efektif untuk coating 3LPE, NOVOTEST STRIKE U1-4219 dapat digunakan untuk berbagai jenis lapisan pelindung pada permukaan berbentuk pipa. Sensitivitasnya terhadap microcracking menjadikan alat ini aplikatif untuk coating berbasis polimer lainnya, termasuk FBE tunggal dan sistem multi-layer lain.

Apa perbedaan utama antara impact tester dan holiday detector?

Impact tester mendeteksi kerusakan subsurface berupa retak mikro dan delaminasi melalui simulasi beban impak dan pengukuran respons konduktivitas. Holiday detector hanya mendeteksi diskontinuitas total atau lubang tembus pada lapisan coating dengan menerapkan tegangan tinggi. Keduanya saling melengkapi dalam program inspeksi coating, namun impact tester mampu mengidentifikasi masalah yang terlewatkan oleh holiday detector.

Bagaimana perawatan dan kalibrasi rutin NOVOTEST STRIKE U1-4219?

Perawatan meliputi pembersihan komponen mekanis dan sensor setelah setiap penggunaan, pemeriksaan kondisi bola uji berdiameter 16 milimeter, serta pengecekan akurasi skala instrumen. Kalibrasi rutin harus mengikuti panduan pabrikan sesuai standar DSTU 4219 dan GOST 51164 untuk memastikan konsistensi energi impak dan akurasi pengukuran sinyal listrik.

Rekomendasi Impact Tester

References

1. GOST 51164-98. “Steel Main Pipelines. General Requirements for Corrosion Protection.” Russian National Standard.
2. DSTU 4219-2003. “Steel Main Pipelines. General Requirements for Corrosion Protection.” Ukrainian National Standard.
3. National Association of Corrosion Engineers (NACE). “External Corrosion of Pipelines in Soil.” NACE International Publication.
4. Peabody, A.W. “Control of Pipeline Corrosion.” NACE International, 2nd Edition, 2001.
5. Janson, L.E. “Plastics Pipes for Water Supply and Sewage Disposal.” Borealis, 4th Edition, 2003.
