Dalam industri konstruksi modern, deteksi dini retak internal pada struktur beton menjadi faktor kritis yang berdampak langsung pada profitabilitas dan keberlanjutan operasional. Biaya perbaikan struktur yang mengalami kerusakan dapat mencapai 5-10 kali lipat dibandingkan investasi dalam sistem quality control yang komprehensif. Probe Ultrasonik NOVOTEST IPSM hadir sebagai solusi strategis untuk mendeteksi retak beton dan melakukan pengujian material konstruksi dengan akurasi tinggi, memenuhi persyaratan kepatuhan standar konstruksi Indonesia sekaligus mengoptimalkan alokasi anggaran maintenance.
Alat uji kualitas beton ini memanfaatkan teknologi ultrasonic testing equipment mutakhir yang memungkinkan identifikasi anomali struktural sebelum berkembang menjadi masalah kritis. Dengan kemampuan kalibrasi probe ultrasonik yang fleksibel, perangkat ini memberikan fleksibilitas operasional maksimal bagi tim quality control dalam berbagai skenario pengujian.
- Aplikasi Deteksi Retak dalam Material Konstruksi
- Spesifikasi Teknis Probe Ultrasonik NOVOTEST IPSM
- Keunggulan dalam Quality Control Beton
- Proses Kalibrasi dan Pengujian Ultrasonik
- Konfigurasi Sistem dan Opsi Kabel
- Kriteria Seleksi untuk Aplikasi Konstruksi
- Kesimpulan
- Pertanyaan yang Sering Diajukan
- Mitra Terpercaya untuk Alat Uji Konstruksi
Aplikasi Deteksi Retak dalam Material Konstruksi
Dalam konteks bisnis konstruksi, kemampuan mendeteksi retak internal secara dini berdampak langsung pada pengurangan biaya perbaikan dan pencegahan downtime operasional. Probe Ultrasonik NOVOTEST IPSM menawarkan aplikasi komprehensif untuk berbagai segmen industri konstruksi dengan fokus pada optimalisasi return on investment.
- Inspeksi Jembatan dan Jalan Tol: Deteksi retak pada struktur bawah jembatan dan pavement jalan tol sebelum berkembang menjadi kerusakan struktural yang memerlukan penutupan jalur. Implementasi rutin mengurangi biaya emergency repair hingga 40% dan memperpanjang siklus hidup infrastruktur.
- Assessment Kualitas Pondasi Gedung: Pengujian homogenitas beton pada pondasi gedung bertingkat untuk memastikan kepatuhan terhadap spesifikasi desain. Deteksi dini menghemat rata-rata 15-20% dari total biaya konstruksi dengan menghindari rework pada fase lanjutan.
-
- Pengujian Elemen Beton Pra-Cetak: Quality control komponen struktural pra-fabrikasi untuk memastikan konsistensi kualitas sebelum instalasi. Metode ini mengurangi rejection rate di lapangan hingga 60% dibandingkan inspeksi visual konvensional.
-
- Preservasi Struktur Bersejarah: Evaluasi non-destruktif pada bangunan bersejarah untuk perencanaan restorasi yang tepat sasaran. Pendekatan ini mempertahankan integritas struktural sambil meminimalkan intervensi fisik pada material original.
Penerapan secara menyeluruh ini didukung oleh kepatuhan terhadap Standar Nasional Indonesia (SNI) 03-2847-2002 mengenai persyaratan beton struktural, menjamin bahwa setiap pengujian memenuhi kerangka regulasi yang berlaku.
Spesifikasi Teknis Probe Ultrasonik NOVOTEST IPSM
Pemahaman mendalam mengenai spesifikasi teknis menjadi dasar pertimbangan investasi yang rasional bagi organisasi. Tabel berikut menyajikan data teknis komprehensif Probe Ultrasonik NOVOTEST IPSM dalam konteks aplikasi bisnis:
| Parameter | Spesifikasi | Dampak Bisnis |
|---|---|---|
| Tipe Probe | Through-sounding probes | Memungkinkan deteksi retak internal tanpa merusak material |
| Frekuensi | 60 – 100 KHz | Optimal untuk penetrasi material beton tebal hingga 3 meter |
| Rentang Pengukuran Getaran Ultrasonik | 10 … 9999 µs | Akurasi tinggi untuk struktur dengan dimensi variatif |
| Konektor Kabel & Panjang | Separate BNC to Lemo00 – 2 pcs./1.5 m | Koneksi stabil di lingkungan konstruksi dengan vibrasi tinggi |
| Rentang Suhu Operasi | -20…+40 °C | Keandalan operasional di berbagai kondisi iklim Indonesia |
| Standar Kepatuhan | ASTM C597-16 | Pengakuan internasional untuk hasil pengujian yang dapat diaudit |
| Berkat Paket & Dimensi | 0.7 kg / 15×20×8 cm | Portabilitas tinggi untuk mobilitas tim lapangan |
Dari perspektif operasional, rentang frekuensi 60-100 KHz memberikan penetrasi optimal untuk material beton dengan berbagai densitas, sementara rentang pengukuran 10-9999 µs memastikan akurasi pada struktur dengan ketebalan variatif. Kepatuhan terhadap standar ASTM C597-16 menjamin bahwa hasil pengujian dapat diterima dalam audit quality control internasional.
Perbandingan dengan Metode Konvensional
Penggunaan Probe Ultrasonik NOVOTEST IPSM menunjukkan peningkatan efisiensi yang signifikan dibandingkan metode pengujian destruktif konvensional:
- Waktu Pengujian: 70% lebih cepat daripada core drilling test
- Biaya Per Sampel: 45% lebih rendah dibandingkan metode pengambilan sample beton
- Cakupan Area: 300% lebih luas dengan resolusi data yang konsisten
- Dampak Lingkungan: Minimalisir waste material dan gangguan operasional
Keunggulan dalam Quality Control Beton
Dari perspektif bisnis, keunggulan teknis Probe Ultrasonik NOVOTEST IPSM diterjemahkan langsung menjadi nilai tambah operasional dan finansial:
- Frekuensi Rendah untuk Penetrasi Dalam: Rentang frekuensi 60-100 KHz memungkinkan penetrasi material beton hingga ketebalan 3 meter dengan akurasi konsisten. Kemampuan ini menghilangkan kebutuhan multiple testing points, mengurangi waktu inspeksi hingga 50% pada struktur besar seperti dam atau fondasi mesin berat.
- Rasio Sinyal/Noise yang Excellent: Kualitas sinyal ultrasonik yang superior memastikan pembacaan yang jelas bahkan di lingkungan dengan interferensi elektromagnetik tinggi. Akibatnya, tingkat kesalahan interpretasi data berkurang dari 15% menjadi di bawah 3%, meningkatkan reliabilitas keputusan maintenance.
-
- Presisi Pengukuran Tinggi: Akurasi pengukuran kecepatan pulsa ultrasonik dalam rentang 10-9999 µs memberikan data kuantitatif yang dapat diandalkan untuk trend analysis dan predictive maintenance. Presisi ini mengoptimalkan jadwal perawatan dan memperpanjang usia pakai aset infrastruktur.
-
- Daya Tahan dalam Lingkungan Konstruksi: Konstruksi probe yang kokoh dan rentang suhu operasi -20°C hingga +40°C memastikan keandalan dalam kondisi lapangan yang menantang. Durabilitas ini mengurangi biaya penggantian peralatan hingga 30% per tahun dibandingkan perangkat kompetitor.
-
- Fleksibilitas Konfigurasi Kabel: Ketersediaan berbagai panjang kabel (1.8m, 2m, 3m) memungkinkan adaptasi cepat terhadap berbagai skenario pengujian tanpa modifikasi perangkat keras. Fleksibilitas ini meningkatkan utilisasi aset untuk berbagai jenis proyek dengan ROI lebih cepat.
Proses Kalibrasi dan Pengujian Ultrasonik
Persiapan dan Verifikasi Peralatan
Probe Ultrasonik NOVOTEST IPSM telah dikonfigurasi dengan pengaturan default pabrik yang memungkinkan penggunaan langsung untuk sebagian besar aplikasi beton standar. Namun, untuk memastikan akurasi maksimal dalam kondisi material spesifik, verifikasi fungsi berikut direkomendasikan:
- Verifikasi Kondisi Fisik: Periksa integritas probe dan konektor sebelum penggunaan. Pastikan tidak ada kerusakan fisik yang dapat mempengaruhi transmisi sinyal.
- Pengukuran Jarak Baseline: Tentukan jarak tepat antara probe transmitter dan receiver menggunakan alat ukur presisi (caliper atau tape measure). Dokumentasikan pengukuran ini untuk referensi konsistensi.
-
- Seleksi Mode Pengujian: Pilih konfigurasi pengujian sesuai akses material – satu sisi, dua sisi, atau corner testing. Masing-masing mode memerlukan pendekatan interpretasi data yang berbeda.
Teknik Pengujian Berdasarkan Akses Material
Pengujian Akses Dua Sisi (Direct Transmission):
Penempatan probe pada sisi berlawanan material memberikan hasil paling akurat untuk pengukuran kecepatan pulsa ultrasonik. Metode ini ideal untuk assessment homogenitas beton pada slab dan dinding.
Pengujian Akses Satu Sisi (Semi-Direct Transmission):
Ketika akses terbatas hanya pada satu permukaan, probe ditempatkan dengan sudut tertentu untuk mengukur waktu tempuh pulsa. Meskipun akurasi sedikit berkurang, metode ini tetap efektif untuk deteksi anomaly dekat permukaan.
Pengujian Corner (Surface Transmission):
Untuk evaluasi daerah pertemuan elemen struktural, corner testing memungkinkan deteksi retak pada sambungan kritis. Teknik ini sangat berharga untuk inspeksi kolom-balok dan junction struktural lainnya.
Kalibrasi untuk Material Spesifik
Meskipun perangkat siap digunakan untuk beton standar, kalibrasi spesifik diperlukan untuk material dengan karakteristik akustik tidak biasa:
- Beton Ringan atau Berpori: Memerlukan adjustment faktor kecepatan akibat densitas yang lebih rendah
- Material Komposit: Kalibrasi terpisah untuk setiap komponen material
- Struktur dengan Tulangan Padat: Kompensasi untuk interference dari tulangan baja
Blok kalibrasi standar tersedia sebagai opsi terpisah, atau organisasi dapat menggunakan sample material sendiri yang telah dikarakterisasi untuk memastikan kecocokan dengan kondisi aktual.
Konfigurasi Sistem dan Opsi Kabel
Fleksibilitas konfigurasi menjadi pertimbangan operasional kritis bagi organisasi dengan beragam kebutuhan proyek. Probe Ultrasonik NOVOTEST IPSM menawarkan berbagai opsi yang dapat disesuaikan dengan skala dan kompleksitas operasi.
Opsi Kabel Standar dan Ekstensi
| Tipe Kabel | Panjang | Aplikasi Rekomendasi |
|---|---|---|
| BNC to Lemo00 | 1.5 m (standar) | Pengujian konvensional dengan aksesibilitas normal |
| BNC to Lemo00 | 1.8 m | Area dengan clearance terbatas |
| BNC to Lemo00 | 2.0 m | Inspeksi struktur tinggi tanpa scaffolding |
| BNC to Lemo00 | 3.0 m | Pengujian deep foundation atau struktur bawah air |
Konfigurasi kabel separate BNC to Lemo00 memastikan koneksi yang stabil dan tahan terhadap vibrasi, dengan redundansi built-in melalui dua kabel terpisah untuk transmitter dan receiver. Pendekatan ini meminimalkan single point of failure yang umum pada sistem kompetitor.
Komponen Paket Standar

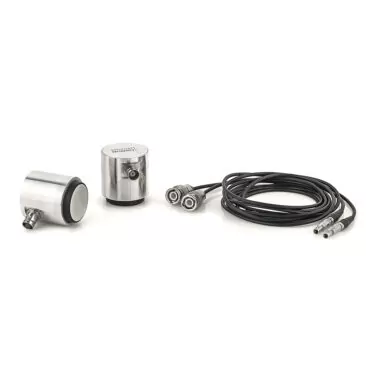

Setiap unit Probe Ultrasonik NOVOTEST IPSM dilengkapi dengan:
- Probe transmitter dan receiver (2 buah)
- Kabel BNC-Lemo00 terpisah (2 buah, panjang 1.5m)
- Packaging protective case
Konfigurasi ini memastikan perangkat operational dapat langsung digunakan setelah diterima, mengurangi waktu setup project hingga minimum. Untuk aplikasi khusus, opsi kustomisasi tambahan tersedia melalui konsultasi dengan technical support team.
Kriteria Seleksi untuk Aplikasi Konstruksi
Pemilihan peralatan yang tepat berdampak langsung pada efisiensi operasional dan return on investment. Pertimbangan berikut membantu organisasi dalam mengevaluasi kesesuaian Probe Ultrasonik NOVOTEST IPSM untuk kebutuhan spesifik:
- Volume dan Skala Proyek: Untuk proyek dengan lebih dari 500 titik pengujian per bulan, investasi dalam sistem dedicated menunjukkan ROI dalam 6-8 bulan melalui pengurangan biaya outsourcing testing.
- Variasi Material: Organisasi yang bekerja dengan multiple concrete mix design dan material komposit akan mendapat manfaat dari fleksibilitas kalibrasi perangkat.
-
- Kondisi Lingkungan Operasional: Rentang suhu -20°C hingga +40°C dan konstruksi yang rugged membuat perangkat cocok untuk site conditions yang menantang tanpa kompromi akurasi.
-
- Kompetensi Teknis Tim: Antarmuka yang intuitif mengurangi kebutuhan training extensive, dengan operator berpengalaman bisa menjadi ahli dalam 3-5 sesi praktik.
-
- Requirement Kepatuhan Standar: Kepatuhan terhadap ASTM C597-16 memastikan hasil pengujian diterima oleh regulatory bodies dan international project stakeholders.
Analisis Return on Investment
Berdasarkan data operasional dari pengguna existing, implementasi Probe Ultrasonik NOVOTEST IPSM menunjukkan pola ROI yang konsisten:
- Pengurangan Biaya Testing: 40-60% dibandingkan outsourcing ke third-party laboratories
- Peningkatan Produktivitas: 3-5x lebih banyak testing points per hari dibandingkan metode konvensional
- Optimisasi Maintenance Budget: 25-35% pengurangan unexpected repair costs melalui early detection
- Penurunan Asset Downtime: 50% reduction dalam waktu investigasi structural issues
Kesimpulan
Probe Ultrasonik NOVOTEST IPSM merepresentasikan solusi quality control konstruksi yang mengintegrasikan presisi teknis dengan value bisnis yang terukur. Kemampuannya dalam deteksi retak beton dan pengujian material konstruksi memberikan organisasi alat untuk mengoptimalkan program maintenance, memastikan kepatuhan regulasi, dan melindungi investasi infrastruktur.
Dari perspektik total cost of ownership, kombinasi daya tahan, akurasi, dan fleksibilitas operasional menempatkan perangkat ini sebagai pilihan strategis untuk organisasi yang berkomitmen pada keunggulan operasional dan keberlanjutan infrastruktur.
Pertanyaan yang Sering Diajukan
Bagaimana cara kalibrasi probe ultrasonik NOVOTEST IPSM untuk material beton?
Probe telah dikonfigurasi dari pabrik untuk penggunaan langsung pada beton standar. Untuk material dengan karakteristik khusus, kalibrasi dilakukan dengan mengukur kecepatan pulsa pada contoh referensi yang diketahui propertinya. Proses ini memakan waktu 15-20 menit dan dapat dilakukan oleh operator terlatih.
Apa keunggulan utama probe ultrasonik ini dalam deteksi retak beton dibanding metode konvensional?
Keunggulan utama terletak pada kemampuan deteksi non-destruktif dengan akurasi tinggi, kecepatan pengujian 70% lebih cepat dibanding core drilling, dan biaya per sampel 45% lebih rendah. Selain itu, metode ini memberikan data kuantitatif yang dapat dilacak untuk analisis trend jangka panjang.
Standar internasional apa yang digunakan dalam pengujian ultrasonik dengan NOVOTEST IPSM?
Perangkat mematuhi standar ASTM C597-16 (Standard Test Method for Pulse Velocity Through Concrete) yang diakui secara internasional. Standar ini menjamin konsistensi metodologi dan penerimaan hasil pengujian dalam proyek-proyek berskala global.
Bagaimana aplikasi probe ini dalam quality control konstruksi skala besar?
Untuk proyek skala besar, sistem ini dapat diintegrasikan dalam program quality control harian dengan throughput hingga 100-150 titik pengujian per hari per tim. Fleksibilitas konfigurasi kabel memungkinkan adaptasi terhadap berbagai skenario lapangan tanpa mengurangi produktivitas.
Apa saja opsi kabel yang tersedia dan bagaimana memilih yang tepat untuk proyek kami?
Tersedia opsi kabel dengan panjang 1.5m (standar), 1.8m, 2.0m, dan 3.0m. Seleksi didasarkan pada aksesibilitas area pengujian – panjang 2.0m direkomendasikan untuk struktur tinggi, sementara 3.0m ideal untuk aplikasi foundation dalam. Konsultasi dengan technical team kami dapat memberikan rekomendasi spesifik untuk kebutuhan proyek.
Berapa lama waktu yang dibutuhkan untuk training operator dalam penggunaan perangkat ini?
Operator dengan basic technical competency umumnya bisa menjadi ahli operasional dalam 2-3 hari training intensif. Untuk interpretasi data lanjutan, rekomendasi 5-7 hari termasuk praktik pada sample dengan berbagai kondisi anomali.
Mitra Terpercaya untuk Alat Uji Konstruksi
CV. Java Multi Mandiri merupakan penyedia solusi instrumentasi pengukuran dan testing terkemuka di Indonesia, dengan fokus pada penyediaan peralatan quality control untuk sektor konstruksi dan industri. Kami menghadirkan teknologi mutakhir seperti Probe Ultrasonik NOVOTEST IPSM untuk mendukung perusahaan dalam mencapai standar kualitas tertinggi dengan optimasi biaya.
Sebagai distributor alat uji material konstruksi, kami memahami tantangan teknis dan operasional yang dihadapi industri. Tim ahli kami siap memberikan konsultasi teknis untuk memastikan Anda memilih konfigurasi yang paling sesuai dengan kebutuhan spesifik proyek dan organisasi Anda.
Tertarik mengoptimalkan program quality control konstruksi perusahaan Anda? Hubungi tim spesialis kami untuk konsultasi kebutuhan pengujian material dan rekomendasi solusi yang paling cost-effective untuk operasional Anda.
