Setiap kali pesawat lepas landas dan mendarat, strukturnya menahan tekanan luar biasa. Kulit pesawat (fuselage) mengembang dan berkontraksi, sementara ribuan baut yang menyatukan panel-panelnya meneruskan gaya siklikal ini ke seluruh rangka. Sebuah statistik dari investigasi kecelakaan menunjukkan bahwa kegagalan struktural akibat kelelahan material (fatigue) berkontribusi pada sekitar 15% insiden serius, dan retak mikro di sekitar lubang baut menjadi salah satu inisiator yang paling licik. Dampaknya bukan hanya ancaman keselamatan; setiap jam pesawat berhenti beroperasi (ground time) untuk perbaikan darurat menggerus profitabilitas maskapai hingga puluhan ribu dolar. Anda, sebagai insinyur perawatan atau inspektur NDT, membutuhkan metode deteksi yang tidak hanya akurat tetapi juga cepat, portabel, dan mampu mendokumentasikan temuan demi kepatuhan regulasi. Di sinilah NOVOTEST UD2301, sebuah flaw detector ultrasonik mini, tampil sebagai solusi yang menjawab tantangan mendesak tersebut. Perangkat ini mentransformasi cara Anda mendiagnosis ancaman tersembunyi di area kritis, mengubah inspeksi dari sekadar formalitas menjadi tameng keselamatan yang proaktif.

1. Masalah Umum di Industri Penerbangan: Retak Mikro pada Lubang Baut Fuselage
2. Penyebab Utama Retak Mikro di Area Lubang Baut
3. Risiko Jika Retak Mikro Tidak Ditangani
4. Solusi yang Tersedia untuk Deteksi Retak Mikro
5. Perbandingan Pendekatan Solusi Deteksi Retak
6. Rekomendasi Solusi Paling Efektif: Ultrasonik Flaw Detector NOVOTEST UD2301
7. Peran Alat Deteksi Kecacatan Ultrasonik dalam Solusi
8. Kesimpulan
9. FAQ
   1. Apakah NOVOTEST UD2301 bisa mendeteksi retak di bawah lapisan cat atau sealant?
   2. Seberapa kecil retak yang dapat dideteksi oleh UD2301 pada material aluminium 2024-T3?
   3. Apakah diperlukan sertifikasi khusus untuk mengoperasikan UD2301 di lingkungan MRO penerbangan?
   4. Bisakah alat ini digunakan juga untuk inspeksi komposit sayap selain fuselage?
10. References

Masalah Umum di Industri Penerbangan: Retak Mikro pada Lubang Baut Fuselage

Integritas struktural pesawat terbang bertumpu pada sambungan-sambungan yang tampak sepele: deretan baut pada panel kulit fuselage. Namun, di titik inilah konsentrasi tegangan (stress concentration) mencapai puncaknya, menjadikan area sekitar lubang baut sebagai lokasi favorit bagi inisiasi retak mikro. Retak mikro ini merupakan diskontinuitas berukuran sangat kecil, seringkali di bawah 1 milimeter, yang secara diam-diam merambat di bawah permukaan material tanpa menunjukkan perubahan visual yang kasat mata.

Material aerospace modern seperti aluminium 2024-T3 dan 7075-T6 sangat populer karena rasio kekuatan-terhadap-beratnya yang superior, tetapi keduanya memiliki tingkat notch sensitivity yang tinggi. Artinya, setiap diskontinuitas geometris seperti lubang baut berpotensi mempercepat laju perambatan retak. Untuk struktur komposit serat karbon (CFRP) yang kini banyak digunakan pada Boeing 787 atau Airbus A350, jenis cacatnya tidak hanya retak matriks, tetapi juga delaminasi antar lapisan dan fiber break yang sering dipicu oleh beban bearing di sekitar lubang.

Area paling kritis untuk pengawasan meliputi sambungan longitudinal lap joint pada panel skin, titik attachment stringer ke rangka (frame), serta area di sekitar pintu kargo dan jendela penumpang. Mekanisme kegagalan biasanya dimulai dari kelelahan siklus tinggi (high-cycle fatigue), di mana variasi tekanan kabin selama ribuan siklus terbang menciptakan deformasi plastis mikroskopis. Diperparah dengan adanya korosi sumuran (pitting corrosion), ujung retak akan semakin tajam dan merambat lebih cepat. Memahami perilaku ini mendorong program inspeksi dengan interval yang semakin ketat, karena retak mikro yang luput dari deteksi hari ini bisa menjadi celah struktural yang mengancam dalam hitungan siklus berikutnya.

Penyebab Utama Retak Mikro di Area Lubang Baut

Mengidentifikasi akar masalah adalah langkah awal menuju pemeliharaan prediktif, bukan sekadar reaktif. Retak mikro tidak muncul begitu saja; ia adalah hasil akumulasi dari kombinasi faktor operasional, lingkungan, dan manusia. Dengan mengenali pemicunya, Anda dapat memprioritaskan titik inspeksi dan mengoptimalkan penggunaan alat deteksi kecacatan ultrasonik.

Beban Operasional Siklikal

Setiap fase penerbangan menyumbang spektrum beban yang unik. Saat jelajah di ketinggian 35.000 kaki, tekanan kabin menciptakan hoop stress yang menarik kulit fuselage ke arah radial. Saat turbulensi mengguncang, beban bending dan torsi mendadak menambah amplitudo tegangan. Pendaratan, terutama hard landing, menghantam struktur dengan beban impak yang langsung ditransmisikan melalui baut-baut ke rangka. Akumulasi siklus tegangan rendah namun berulang ini lambat laun melampaui batas lelah (fatigue limit) material lokal.

Kondisi Lingkungan Agresif

Kondensasi uap air di dalam celah lap joint menciptakan sel korosi galvanik antara baut baja dan panel aluminium. Korosi sumuran yang terbentuk bertindak sebagai stress riser mikroskopis. Bahkan pada komposit, paparan kelembaban tinggi dan cairan hidrolik (Skydrol) dapat memicu plastisisasi matriks dan melemahkan ikatan antarmuka serat-resin, mempercepat inisiasi delaminasi di sekitar lubang baut.

Kesalahan Proses Manufaktur dan Pemasangan

Proses drilling pada saat assembly berpotensi menimbulkan micro-crack di dinding lubang jika mata bor tumpul atau kecepatan pemakanan tidak tepat. Ketidaksejajaran lubang (misalignment) saat proses riveting memaksa baut untuk “mengisi” celah dengan gaya clamping yang tidak merata. Torsi pengencangan yang kurang atau justru berlebihan menghasilkan distribusi tegangan yang tidak homogen, menciptakan localized stress zone yang rentan retak.

Penuaan Material dan Degradasi Komposit

Armada pesawat yang menua mengalami fenomena aging aircraft, di mana akumulasi beban operasional selama puluhan tahun menurunkan fracture toughness material. Untuk komposit, selain kelelahan mekanis, degradasi termal akibat siklus pemanasan-pendinginan di ketinggian ekstrem dapat menyebabkan micro-cracking termal yang memudahkan masuknya uap air.

Risiko Jika Retak Mikro Tidak Ditangani

Mengesampingkan retak mikro sama dengan membiarkan bom waktu tertanam di dalam struktur. Konsekuensinya menjalar dari lingkup teknis menuju bisnis dan legal. Memahami spektrum risiko ini menggarisbawahi bahwa investasi pada deteksi retak lubang baut pesawat bukanlah pengeluaran, melainkan pengamanan aset dan nyawa.

Potensi Kegagalan Katastropik

Skenario terburuk yang menghantui setiap insinyur penerbangan adalah dekompresi eksplosif. Retak yang menyatu (coalescence) di sekitar barisan baut pada lap joint dapat menyebabkan panel skin robek terbuka dalam sekejap, merusak kendali penerbangan. Peristiwa Aloha Airlines Penerbangan 243 pada 1988, di mana sebagian besar atap fuselage terlepas, tetap menjadi pelajaran keras bagaimana multi-site fatigue damage di area lubang baut dapat memicu kegagalan struktural skala besar.

Konsekuensi Finansial dan Operasional

Ketika retak terdeteksi dalam fase terlambat, maskapai menghadapi mimpi buruk logistik: pesawat harus grounded untuk perbaikan besar yang melibatkan penggantian panel skin atau bahkan frame. Biaya suku cadang, jam kerja teknisi spesialis, dan kerugian akibat hilangnya jam terbang komersial bisa mencapai jutaan dolar per insiden. Regulator penerbangan sipil seperti FAA atau DKPPU memberlakukan denda administratif jika maskapai lalai memenuhi interval inspeksi yang diwajibkan.

Risiko Reputasi dan Kepercayaan Publik

Di era keterbukaan informasi, satu insiden kecelakaan akibat kegagalan struktural dapat mengikis kepercayaan penumpang terhadap maskapai dan pabrikan pesawat. Reputasi yang terbangun puluhan tahun bisa runtuh hanya karena satu kegagalan deteksi cacat yang seharusnya bisa dicegah.

Kepatuhan Regulasi Kelaikan Udara

Pedoman continuous airworthiness mengharuskan setiap pesawat menjalani inspeksi struktural sesuai program maintenance steering group (MSG-3). Airworthiness Directives (AD) sering diterbitkan regulator untuk memerintahkan inspeksi khusus pada area lubang baut tertentu dengan metode NDT yang spesifik. Mengabaikannya berarti mengoperasikan pesawat secara ilegal.

Solusi yang Tersedia untuk Deteksi Retak Mikro

Deteksi dini retak mikro memerlukan kepekaan tinggi, dan teknisi NDT memiliki beberapa pendekatan dalam gudang senjata mereka. Setiap metode menawarkan trade-off antara kecepatan, akurasi, dan kemudahan deployment di lingkungan hanggar yang dinamis.

Inspeksi Visual dengan Dye Penetrant

Metode paling sederhana dan murah. Cairan penetrant berwarna merah menyala diaplikasikan pada permukaan, lalu dibersihkan, dan developer diaplikasikan untuk menarik sisa penetrant keluar dari retakan. Metode ini hanya mendeteksi retak yang sudah mencapai permukaan (surface-breaking), membutuhkan preparasi permukaan yang bersih, dan sangat subjektif pada ketajaman mata inspektur.

Eddy Current Testing untuk Retak Permukaan

Probe koil elektromagnetik menginduksi arus eddy pada material konduktif. Gangguan aliran arus akibat retak menghasilkan perubahan impedansi pada probe. ECT sangat sensitif untuk retak permukaan dan dekat-permukaan di sekitar lubang baut, bahkan melalui lapisan cat tipis. Namun, ECT tidak efektif untuk material komposit non-konduktif dan kurang mampu mengukur kedalaman retak yang sudah menembus jauh ke dalam.

Ultrasonic Testing Konvensional dan Phased Array

UT menggunakan pulsa suara frekuensi tinggi yang dipantulkan oleh diskontinuitas. Untuk inspeksi area lubang baut fuselage, UT konvensional menawarkan kemampuan penetrasi ke bawah permukaan yang tidak dimiliki dye penetrant maupun ECT. Phased array UT (PAUT) meningkatkan kecepatan dengan memanipulasi berkas suara secara elektronik untuk menghasilkan gambar penampang, namun unitnya relatif besar dan mahal.

Thermography dan Shearography

Thermography aktif menggunakan pemanasan dan kamera inframerah untuk mendeteksi perbedaan difusivitas termal akibat delaminasi atau retak, sangat cocok untuk komposit. Shearography menggunakan interferometri laser untuk mendeteksi deformasi permukaan akibat tekanan. Keduanya memerlukan peralatan dan lingkungan yang terkontrol, sehingga kurang fleksibel untuk inspeksi cepat di hanggar.

Perbandingan Pendekatan Solusi Deteksi Retak

Memilih metode yang tepat untuk deteksi retak lubang baut pesawat harus mempertimbangkan probabilitas deteksi (POD), cakupan material, dan efisiensi lapangan. Tabel berikut menyajikan analisis komparatif untuk membantu Anda memetakan pilihan secara objektif.

Analisis di atas menunjukkan bahwa untuk inspeksi rutin lubang baut fuselage di lingkungan hanggar, metode ultrasonik konvensional memberikan keseimbangan terbaik antara biaya, akurasi pendeteksian cacat bawah permukaan, kemudahan pemakaian satu orang, dan kemampuan mencakup material campuran dari aluminium hingga komposit.

Rekomendasi Solusi Paling Efektif: Ultrasonik Flaw Detector NOVOTEST UD2301

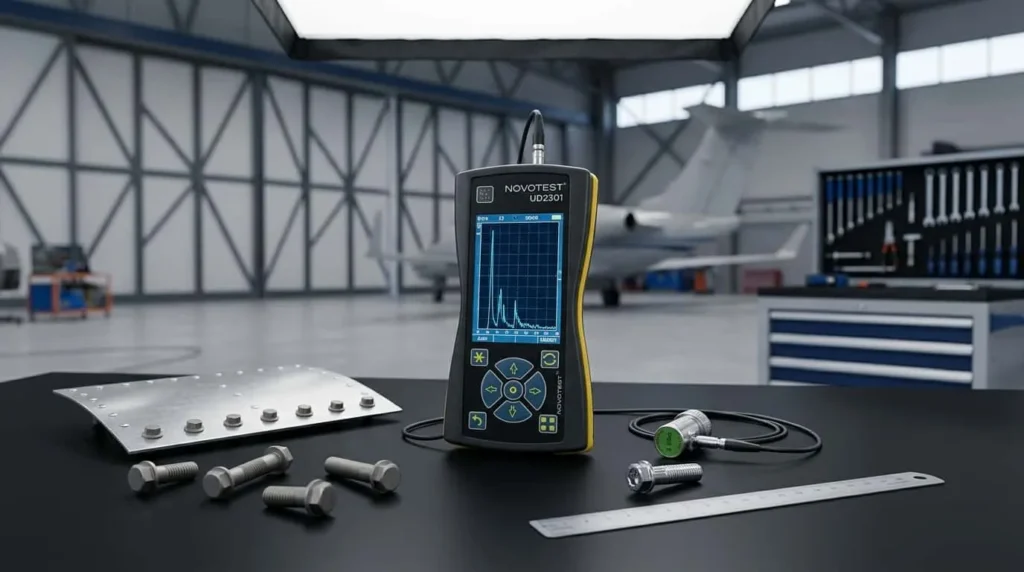

Merespons kebutuhan lapangan akan alat yang presisi namun ringkas, NOVOTEST UD2301 menghadirkan kemampuan inspeksi tingkat tinggi dalam genggaman Anda. Alat Deteksi Kecacatan Ultrasonik NOVOTEST UD2301 (mini) bukan sekadar UT flaw detector biasa; ia merupakan perwujudan dari filosofi “deteksi akurat tanpa kompromi di ruang terbatas”. Dirancang dengan ukuran optimal 80 x 162 x 38 mm dan bobot tak lebih dari 250 gram, teknisi dapat mengoperasikannya dengan satu tangan di ruang sempit ruang roda atau di atas perancah, sesuatu yang sulit dilakukan oleh unit phased array yang berat.

Layar warna resolusi tinggi 320 x 480 piksel pada NOVOTEST UD2301 menjamin visibilitas sempurna, menampilkan A-scan dengan kontras optimal bahkan di bawah sorotan lampu hanggar atau di luar ruangan. Fitur unggulannya mencakup kemampuan dual probe (pulsa-echo dan through-transmission), yang memungkinkan Anda mendeteksi cacat pada geometri kompleks. Instrumen ini tidak hanya mendeteksi diskontinuitas; ia mampu mengukur kedalaman retak, ketebalan sisa dinding panel, hingga kecepatan rambat gelombang ultrasonik di dalam material, berfungsi penuh sebagai thickness gauge simultan.

Untuk memenuhi standar ketat inspeksi penerbangan, UD2301 menyematkan kurva DAC (Distance Amplitude Correction) dan AVG (Distance Gain Size), yang esensial untuk sizing cacat sesuai kriteria penerimaan ASME atau ISO. Data inspeksi dapat direkam dan ditransfer melalui USB, memenuhi kebutuhan dokumentasi digital untuk audit kelaikan udara.

Berikut spesifikasi teknis inti yang mendukung performanya:

Peran Alat Deteksi Kecacatan Ultrasonik dalam Solusi

Untuk memahami mengapa NOVOTEST UD2301 menjadi instrumen krusial, kita perlu menilik prinsip kerjanya. Transduser mengirimkan pulsa suara frekuensi tinggi (1–10 MHz) menembus material fuselage. Ketika gelombang ini bertemu dengan antarmuka yang memiliki perbedaan impedansi akustik—seperti retak, delaminasi, atau porositas—sebagian energi dipantulkan kembali ke transduser. Waktu tempuh pulsa (time-of-flight) dan amplitudo pantulan dihitung untuk menentukan lokasi dan perkiraan dimensi cacat.

Pada inspeksi lubang baut fuselage, dua teknik pemindaian sangat efektif. Straight beam (0°) menggunakan probe longitudinal untuk mendeteksi delaminasi atau laminasi di sekitar lubang pada panel skin. Sementara itu, angle beam (45°, 60°, atau 70°) menggunakan probe shear wave untuk “menyapu” area di bawah permukaan secara diagonal, sangat ideal menemukan retak mikro yang menjalar dari dinding lubang baut ke dalam material. Dengan mengatur gerbang ganda (dual AFS gate) pada UD2301, Anda dapat secara simultan memonitor sinyal dari retak dekat-permukaan dan retak yang lebih dalam, mempercepat proses inspeksi.

Validasi sinyal menjadi kritikal. Di sini, teknisi menggunakan blok kalibrasi standar dengan electric discharge machining notches yang mensimulasikan retak mikro pada material identik, seperti aluminium 2024-T3. Respon amplitudo dari cacat buatan ini menjadi referensi untuk menetapkan threshold alarm. Kemampuan ini selaras dengan program maintenance modern, khususnya Condition-Based Maintenance (CBM) dalam kerangka MSG-3. Alih-alih mengganti komponen berdasarkan jam terbang, Anda dapat memutuskan tindakan perbaikan berdasarkan ukuran dan laju perambatan retak riil yang terekam secara kuantitatif oleh UD2301, mengoptimalkan interval perawatan tanpa mengorbankan keselamatan.

Kesimpulan

Retak mikro di sekitar lubang baut fuselage adalah ancaman laten yang menuntut perhatian dan ketelitian tinggi dari setiap profesional perawatan pesawat. Mengandalkan metode inspeksi yang lambat atau kurang peka berarti membuka peluang bagi kegagalan struktural yang bisa berujung pada tragedi dan kerugian bisnis monumental. Deteksi retak lubang baut pesawat yang efektif memerlukan alat yang mampu menembus permukaan, mengukur kedalaman cacat, dan mencatat bukti kepatuhan.

NOVOTEST UD2301 dapat menjadi jawaban teknis yang relevan. Portabilitasnya yang unggul, dikombinasikan dengan presisi pengukuran interval waktu hingga ±0,025 μs, fitur DAC/AVG, dan layar resolusi tinggi, memberikan Anda kendali penuh atas integritas struktural pesawat, langsung di hanggar. Berinvestasi pada alat deteksi kecacatan ini sama dengan berinvestasi pada downtime yang diminimalkan, kepatuhan regulasi yang terjamin, dan yang terpenting, keselamatan penerbangan yang tak bisa ditawar.

Sebagai bagian dari upaya menjaga standar kualitas dan keamanan industri, memilih mitra pengadaan yang tepat adalah hal penting. CV. Java Multi Mandiri hadir sebagai supplier dan distributor resmi alat ukur dan alat uji di Indonesia, mendukung kebutuhan pengujian dan pengukuran Anda dengan solusi alat yang andal. Untuk informasi lebih lanjut mengenai kredibilitas kami, kunjungi halaman CV. Java Multi Mandiri. Kami siap membantu Anda menemukan alat yang sesuai melalui layanan konsultasi gratis.

FAQ

Apakah NOVOTEST UD2301 bisa mendeteksi retak di bawah lapisan cat atau sealant?

Ya, kemampuan ini merupakan salah satu keunggulan utama pengujian ultrasonik. Gelombang suara dari NOVOTEST UD2301 menembus lapisan non-konduktif seperti cat, sealant, atau lapisan anti-korosi. Anda tidak perlu melakukan stripping coating secara menyeluruh, yang menghemat waktu preparasi secara drastis. Anda hanya perlu memastikan coupling yang baik antara probe dan permukaan, dan mengkompensasi sedikit atenuasi akibat ketebalan cat melalui penyesuaian gain.

Seberapa kecil retak yang dapat dideteksi oleh UD2301 pada material aluminium 2024-T3?

Dengan pemilihan probe dan frekuensi yang tepat (umumnya 5–10 MHz), NOVOTEST UD2301 mampu mendeteksi retak dengan dimensi panjang sekitar 1 hingga 2 mm. Namun, deteksi tidak hanya bergantung pada panjang; kedalaman dan orientasi retak relatif terhadap berkas suara menentukan reflektivitas. Retak fatigue yang rapat dan hampir tak kasat mata bisa memberikan sinyal pantul yang jelas jika orientasi beam angle-nya optimal. Prosedur kalibrasi dengan blok referensi beralur spesifik 2024-T3 wajib dilakukan untuk memvalidasi limit deteksi.

Apakah diperlukan sertifikasi khusus untuk mengoperasikan UD2301 di lingkungan MRO penerbangan?

Pengoperasian alatnya relatif mudah dipelajari, tetapi interpretasi sinyal dan pengambilan keputusan inspeksi memerlukan personel tersertifikasi. Dalam lingkungan MRO (Maintenance, Repair, and Overhaul) penerbangan, Anda harus memiliki teknisi NDT dengan sertifikasi Level II atau III sesuai standar seperti EN 4179 / NAS 410 (kualifikasi personel NDT aerospace) atau ISO 9712. Sertifikasi ini menjamin kompetensi dalam memilih teknik UT yang tepat, mengatur parameter alat, dan mengevaluasi indikasi cacat terhadap kriteria penerimaan yang berlaku.

Bisakah alat ini digunakan juga untuk inspeksi komposit sayap selain fuselage?

Tentu saja. NOVOTEST UD2301 sangat versatile untuk inspeksi material komposit. Untuk aplikasi sayap, Anda dapat mendeteksi cacat khas komposit seperti delaminasi antar lapisan laminate, disbond pada struktur sandwich core, atau kerusakan akibat impak (impact damage). Pengaturan gain tinggi dikombinasikan dengan probe dual element untuk near-surface resolution sangat ideal untuk memetakan area delaminasi yang seringkali dekat dengan permukaan pada struktur komposit sayap.

Rekomendasi Alat Ukur

References

1. Federal Aviation Administration (FAA). (2012). Aviation Maintenance Technician Handbook – Airframe, Volume 1. U.S. Department of Transportation. (Bab tentang aircraft structural inspection dan NDI methods).
2. ASM International Handbook Committee. (2008). ASM Handbook, Volume 17: Nondestructive Evaluation of Materials. ASM International. (Prinsip ultrasonic testing untuk material aerospace).
3. Komsky, I. N., & Achenbach, J. D. (2001). “Ultrasonic detection of cracks in web regions of aging aircraft fuselage lap splices.” NDT & E International, 34(5), 337-348. (Studi spesifik deteksi retak pada lap joint pesawat).
4. ASTM International. (2021). ASTM E317-21: Standard Practice for Evaluating Performance Characteristics of Ultrasonic Pulse-Echo Testing Instruments and Systems. ASTM.
5. International Civil Aviation Organization (ICAO). (2018). Doc 9760, Airworthiness Manual. (Kerangka regulasi continuous airworthiness dan MSG-3).
