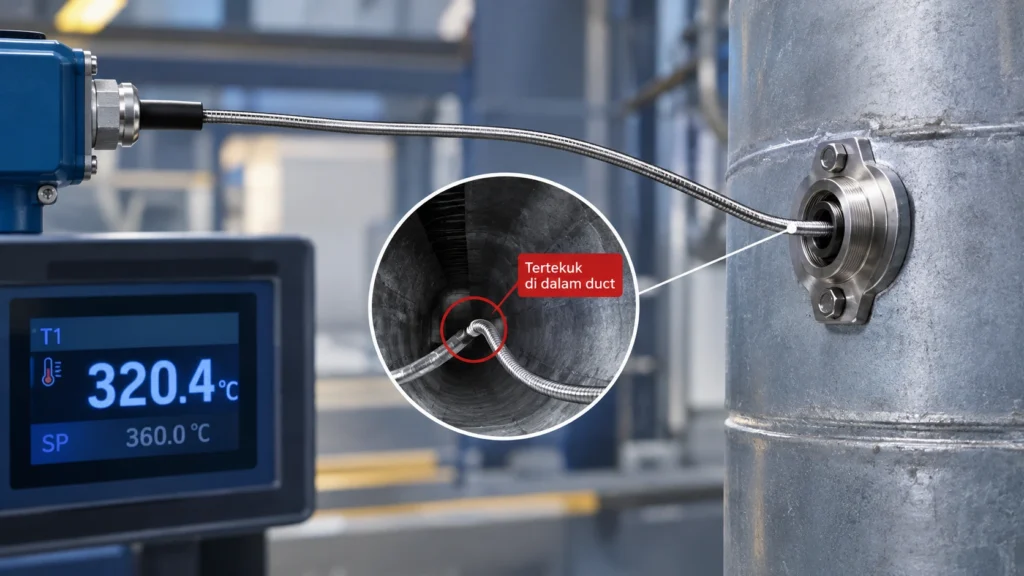

Sensor Fleksibel Tertekuk di Duct: Kenapa Pembacaan Suhu Tiba-Tiba Meleset?

Pukul dua pagi, alarm di ruang kontrol berbunyi. Suhu gas buang di cerobong tiba-tiba terbaca 40 °C lebih rendah dari biasanya, padahal beban boiler tidak berubah sama sekali. Operator menaikkan setpoint, bahan bakar bertambah, tapi angka di layar tetap “dingin”. Beberapa jam kemudian baru ketahuan: probe sensor fleksibel di dalam duct terlipat saat dimasukkan ke port instalasi beberapa minggu sebelumnya. Tidak ada yang menyadarinya karena bagian yang tertekuk tersembunyi di dalam saluran.

Kejadian seperti ini mahal. Data proses produksi yang salah total bisa memicu over-firing, produk gagal mutu, hingga downtime tidak terencana. Masalahnya, gejala sensor fleksibel tertekuk di duct sering disalahartikan sebagai drift kalibrasi atau kerusakan elektronik, sehingga teknisi mengganti komponen yang sebenarnya masih baik.

Gejala di Lapangan: Ketika Angka Suhu Tiba-Tiba Tidak Masuk Akal

Sensor suhu fleksibel yang tertekuk jarang gagal total. Ia justru “hidup setengah” — masih mengirim sinyal, tapi tidak lagi mewakili kondisi sebenarnya di dalam duct. Beberapa pola gejala yang paling sering muncul:

• Lonjakan atau penurunan mendadak yang tidak berkorelasi dengan perubahan beban, laju aliran, atau bahan bakar.
• Pembacaan yang “lengket” — angka bergerak sangat lambat merespons perubahan proses, seolah ada jeda termal yang tidak wajar.
• Selisih konsisten terhadap titik ukur referensi di lokasi yang sama, biasanya muncul setelah pekerjaan instalasi atau perawatan duct.
• Nilai yang tidak masuk akal secara fisika, misalnya suhu lebih rendah dari titik embun yang seharusnya, atau lebih tinggi dari kapasitas desain sistem.

Ketika gejala ini muncul, pertanyaan pertama yang biasanya diajukan: apakah sensornya rusak, kalibrasinya bergeser, atau ada yang salah dengan instalasinya? Dalam banyak kasus, jawabannya ada di kategori ketiga — dan penyebabnya adalah tekukan tersembunyi yang tidak terlihat dari luar duct.

Mengapa Sensor Fleksibel Tertekuk di Duct Menyebabkan Pembacaan Suhu Meleset?

Untuk memahami kenapa sensor suhu fleksibel tidak akurat setelah tertekuk, penting dipahami dulu prinsip dasarnya. Sensor fleksibel — termasuk yang berbasis termokopel Tipe K — bekerja dengan mengandalkan dua hal: kontak termal yang konsisten dengan media yang diukur, dan integritas jalur transmisi sinyal dari junction pengukuran ke instrumen pembaca.

Tekukan tajam mengganggu keduanya secara bersamaan:

• Perubahan posisi probe relatif terhadap aliran. Sensor yang seharusnya berada di tengah aliran bisa terdorong ke zona stagnan atau menempel ke dinding duct, sehingga mengukur suhu yang berbeda dari yang seharusnya.
• Berkurangnya area kontak termal. Lipatan pada selubung sensor berpotensi mengganggu kontak termal antara elemen sensing dan media, yang dapat memperlambat respons dan menurunkan akurasi.
• Tegangan mekanis pada elemen sensor. Tekukan berulang atau tekukan tajam berpotensi menimbulkan stres fisik pada junction termokopel atau pada jalur konduktor, sehingga perlu dihindari.
• Gangguan pada jalur transmisi. Pada sensor dengan kabel fiber optic, tekukan ekstrem berpotensi mempengaruhi transmisi cahaya atau setidaknya menimbulkan risiko kerusakan fisik pada serat.

Penting dibedakan: tekukan adalah masalah instalasi fisik, bukan drift elektronik. Kalibrasi ulang tidak akan memperbaiki sensor yang secara mekanis sudah berubah posisi atau geometrinya. Inilah sebabnya banyak teknisi terjebak dalam siklus kalibrasi berulang tanpa hasil.

Mekanisme spesifik pada level mikro — misalnya seberapa besar perubahan resistansi atau tegangan yang timbul akibat tekukan tertentu — memerlukan sumber teknis tambahan dari pabrikan atau studi laboratorium terkontrol. Perubahan geometri sensor berpotensi memengaruhi keandalan pembacaannya dan perlu diverifikasi melalui pemeriksaan fisik serta uji fungsional.

Cara Deteksi Dini Sensor Fleksibel Tertekuk di Duct Tanpa Membongkar Sistem

Membongkar duct untuk memeriksa satu sensor adalah pekerjaan mahal dan sering tidak realistis saat produksi berjalan. Berikut pendekatan bertahap yang bisa dilakukan teknisi instrumentasi tanpa menghentikan proses:

Langkah 1: Analisis tren data historis

Tarik data logger minimal 30 hari terakhir. Cari titik di mana pola pembacaan mulai menyimpang dari baseline — terutama setelah pekerjaan instalasi, pembersihan duct, atau perawatan berkala. Perubahan perilaku yang tiba-tiba pada satu titik waktu adalah petunjuk kuat adanya perubahan fisik pada sensor.

Langkah 2: Pemeriksaan visual eksternal

Periksa bagian sensor yang masih terlihat di luar duct: konektor, selubung kabel, dan area masuk port. Cari tanda tekukan, lipatan, bekas jepitan, atau tekanan berlebih. Sering kali, tekukan yang terlihat di luar adalah indikasi ada masalah serupa di dalam.

Langkah 3: Uji fungsional dengan sumber referensi

Jika ada akses ke titik ukur yang sama, bandingkan pembacaan sensor dengan termokopel referensi yang terkalibrasi. Selisih yang konsisten dan signifikan — terutama yang tidak hilang setelah stabilisasi — mengarah pada masalah fisik, bukan drift elektronik.

Langkah 4: Inspeksi endoskopi

Gunakan borescope atau endoskopi industri melalui port inspeksi untuk melihat kondisi sensor di dalam duct. Ini adalah cara paling langsung untuk mengonfirmasi tekukan tanpa membongkar sistem.

Langkah 5: Evaluasi responsivitas

Amati waktu respons sensor terhadap perubahan suhu yang diketahui — misalnya saat start-up atau shutdown. Tekukan yang mengurangi kontak termal akan memperlambat respons secara terukur.

Tabel Checklist Deteksi Dini

Solusi Sensor Fleksibel Tertekuk pada Instalasi Duct: Perbaikan vs Penggantian

Setelah tekukan terkonfirmasi, keputusan berikutnya adalah apakah sensor masih bisa diselamatkan atau harus diganti. Tidak ada aturan universal — keputusan bergantung pada tingkat kerusakan, toleransi proses, dan konsekuensi jika pembacaan salah.

Kriteria perbaikan (reposisi)

• Tekukan ringan, tidak ada kerusakan fisik pada selubung atau kabel.
• Pembacaan kembali normal setelah sensor direposisi dan dikencangkan dengan benar.
• Tidak ada tanda tegangan mekanis permanen pada elemen sensor.

Kriteria penggantian

• Tekukan parah dengan lipatan tajam atau selubung terkelupas.
• Pembacaan tetap tidak akurat setelah reposisi dan verifikasi ulang.
• Ada indikasi kerusakan pada jalur transmisi sinyal.
• Sensor sudah beroperasi dalam waktu lama di lingkungan ekstrem (getaran, suhu tinggi) dan integritas strukturalnya diragukan.

Pertimbangan pemilihan sensor pengganti

Saat memilih sensor fleksibel untuk aplikasi duct, beberapa parameter perlu dipertimbangkan secara bersamaan: fleksibilitas fisik, rentang suhu operasi, akurasi, dan ketahanan terhadap lingkungan duct (getaran, fluktuasi suhu, potensi interferensi elektromagnetik).

Sebagai contoh konkret, Sensor Fleksibel TF-120 K-Type kombinasi yang relevan untuk aplikasi ini: akurasi ±1,5 °C, diameter hanya 2 mm, panjang 1 meter, dan rentang pengukuran hingga 480 °C. Material fiber optic pada kabelnya memberikan ketahanan terhadap interferensi elektromagnetik — nilai tambah di lingkungan industri dengan gangguan listrik dari motor, inverter, atau peralatan las. Prinsip kerjanya memanfaatkan termokopel Tipe K yang mengonversi perbedaan suhu menjadi sinyal listrik, dengan desain fleksibel yang memungkinkan instalasi di pipa berliku atau ruang terbatas.

Yang perlu dicatat: fleksibilitas bukan berarti sensor bisa ditekuk tanpa batas. Justru karena fleksibel, sensor jenis ini rentan terhadap perlakuan kasar saat instalasi. Kalibrasi standar yang disertakan menjamin konsistensi hasil pengukuran pada kondisi awal — tapi tidak akan menolong jika geometri sensor berubah setelah instalasi.

Praktik Instalasi yang Benar untuk Mencegah Sensor Fleksibel Tertekuk di Duct

Pencegahan selalu lebih murah daripada perbaikan. Berikut praktik yang direkomendasikan untuk mengurangi risiko tekukan pada instalasi sensor fleksibel di duct:

• Rencanakan rute instalasi. Hindari sudut tajam, belokan mendadak, dan area di mana sensor akan bersentuhan dengan permukaan keras atau tepi logam.
• Gunakan pelindung atau conduit fleksibel. Di area berisiko tinggi — misalnya dekat kipas, damper, atau sambungan duct — selubung pelindung tambahan melindungi sensor dari tekanan mekanis.
• Masukkan sensor dengan alat bantu. Jangan memaksa sensor melewati port yang sempit atau berbelok. Gunakan guide tube atau mandrel jika perlu.
• Kencangkan dengan penopang yang sesuai. Sensor yang tidak ditopang dengan baik akan bergeser atau tertekuk akibat aliran udara dan getaran.
• Lakukan uji fungsi setelah instalasi. Bandingkan pembacaan dengan referensi sebelum sistem dianggap siap operasi. Ini adalah checkpoint terakhir sebelum data masuk ke sistem kontrol.

Dampak Data Suhu yang Salah terhadap Kualitas Produk dan Keselamatan Proses

Pembacaan suhu yang meleset bukan sekadar angka yang salah di layar. Konsekuensinya menjalar ke seluruh rantai produksi:

• Risiko produk cacat. Di industri makanan, suhu sterilisasi yang tidak terkontrol dapat menyebabkan kontaminasi mikroba. Di industri kimia, deviasi suhu reaktor dapat mengubah yield atau menghasilkan produk di luar spesifikasi.
• Bahaya keselamatan. Deviasi suhu pada sistem hidrolik, tanur, atau reaktor berpotensi memicu kondisi operasi di luar batas desain yang perlu dievaluasi risikonya.
• Kerugian finansial berlapis. Downtime tidak terencana, limbah produk, konsumsi energi berlebih akibat kompensasi setpoint yang salah, dan biaya penggantian komponen yang sebenarnya tidak perlu.
• Erosi kepercayaan pada data. Ketika operator mulai meragukan angka di layar, mereka cenderung mengabaikan alarm atau melakukan override manual — yang justru meningkatkan risiko.

Karena itu, validasi data suhu sebelum digunakan untuk kontrol proses bukanlah kemewahan. Ini adalah langkah dasar yang membedakan operasi yang terkendali dari operasi yang berjalan berdasarkan asumsi.

FAQ: Pertanyaan Umum Seputar Sensor Fleksibel Tertekuk di Duct

Bagaimana cara membedakan masalah tekukan dengan masalah kalibrasi pada sensor suhu fleksibel?

Masalah kalibrasi biasanya muncul sebagai pergeseran bertahap (drift) yang konsisten terhadap waktu, dan bisa dikoreksi dengan kalibrasi ulang. Masalah tekukan muncul sebagai perubahan mendadak yang berkorelasi dengan kejadian fisik — instalasi, perawatan, atau getaran. Jika pembacaan tetap menyimpang setelah kalibrasi ulang, kemungkinan besar masalahnya ada di instalasi fisik, bukan di elektronik.

Apakah sensor fleksibel yang tertekuk selalu harus diganti?

Tidak selalu. Tekukan ringan yang tidak merusak selubung atau elemen sensor sering bisa diperbaiki dengan reposisi dan pengencangan ulang. Penggantian diperlukan jika ada kerusakan fisik pada selubung, kabel terkelupas, atau pembacaan tetap tidak akurat setelah reposisi dan verifikasi ulang.

Berapa radius tekukan minimum yang aman untuk sensor fleksibel di duct?

Radius tekukan minimum bersifat spesifik per model dan harus mengacu pada datasheet atau spesifikasi pabrikan masing-masing sensor. Sebagai prinsip umum, hindari tekukan tajam yang menciptakan lipatan permanen pada selubung. Jika ragu, konsultasikan dengan supplier atau baca datasheet produk sebelum instalasi.

Alat apa yang bisa digunakan untuk memeriksa sensor di dalam duct tanpa membongkar?

Borescope atau endoskopi industri adalah alat paling praktis untuk inspeksi visual internal. Selain itu, analisis data logger historis dan uji fungsional komparatif dengan termokopel referensi terkalibrasi dapat memberikan indikasi kuat tanpa perlu akses visual langsung.

Apakah sensor fleksibel TF-120 K-Type cocok untuk aplikasi duct bersuhu tinggi?

Sensor Fleksibel TF-120 K-Type dirancang untuk pengukuran suhu pada media udara dan cairan dalam kondisi ekstrem hingga 480 °C, dengan akurasi ±1,5 °C dan diameter 2 mm. Material fiber optic pada kabelnya memberikan ketahanan terhadap interferensi elektromagnetik, dan desain fleksibelnya memudahkan instalasi di konfigurasi duct yang kompleks. Untuk aplikasi spesifik Anda, sebaiknya konsultasikan kondisi operasi — rentang suhu aktual, laju aliran, dan lingkungan — agar rekomendasi sesuai.

Konsultasi Sensor Fleksibel untuk Aplikasi Duct Anda

Setiap instalasi duct punya karakteristik unik: profil suhu, laju aliran, getaran, dan ruang yang tersedia. Memilih sensor fleksibel yang tepat — dan memasangnya dengan benar — adalah kunci mencegah masalah tekukan yang mahal.

Tim ahli CV. Java Multi Mandiri siap membantu Anda memilih sensor fleksibel yang sesuai dengan aplikasi duct spesifik Anda, termasuk informasi lebih lanjut tentang Sensor Fleksibel TF-120 K-Type. Hubungi kami via WhatsApp di 6285717112222 atau email contact@alat-test.com untuk konsultasi gratis dan rekomendasi yang disesuaikan dengan kebutuhan pengukuran Anda.
